同轴杆临时连接用开口销插接接头结构

　　在各类需要频繁拆装的同轴杆系传动、临时定位工装、轻型载荷杆件连接场景中，这类开口销插接接头是应用非常广泛的快装连接结构，相比螺纹连接、键连接等传统轴系连接方式，它的拆装效率更高，不需要额外的紧固工具，仅靠配套的开口销即可完成两根同轴杆件的快速锁定与解锁，非常适合需要反复拆装调整杆系长度、临时搭建传力路径的作业场景，比如小型工装的支撑杆拼接、轻型传动杆的临时对接、检测设备的探杆延长结构中都能见到这类结构的身影。

　　从实际功能特性来看，该接头分为插头与插座两个配合部分，其中一根杆件的端部加工出带插槽的插头结构，另一根杆件的对应端加工出匹配的内孔插座，插座侧壁同样开设有与插头对齐的贯通插槽，装配时先将插头插入插座内孔，待两者的插槽完全对齐后，将标准开口销沿插槽贯通插入，即可限制两根杆件的轴向窜动与相对转动，实现可靠的临时连接；拆卸时只需要拔出开口销，即可将两根杆件分离，整个过程不需要旋转杆件，也不需要额外的扳手类工具，单人即可快速完成操作。

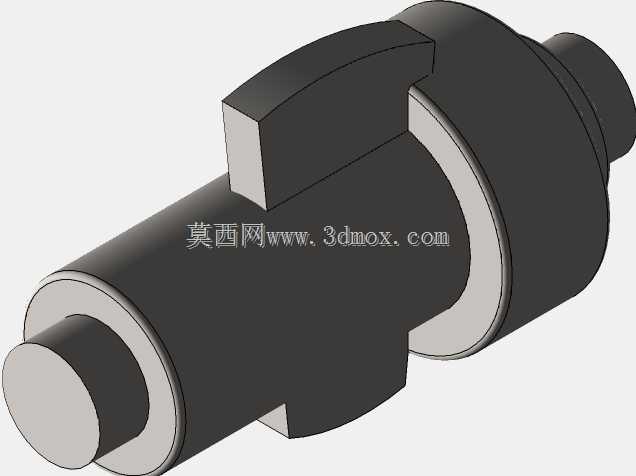

　　从结构设计的思路来看，该接头的主体采用阶梯轴式的外形布局，插头端的外圆与插座内孔采用小间隙配合，保证插接时的导向性，避免装配过程中出现卡滞；插头与插座的对接位置设置有凸缘限位结构，当插头插入到位后，凸缘端面与插座端面贴合，既可以保证插槽的对齐精度，不需要装配时反复调整对位，也能承担一定的轴向压载荷，避免杆件受压力时插头过度插入插座内部。接头外侧的凸起挡块结构，一方面可以作为装配时的施力位点，方便操作人员插接时推压到位，另一方面也可以在部分场景中作为周向限位的卡位结构，配合外部的限位槽防止接头整体转动。

　　关于外形尺寸与安装边界，这类接头的径向最大尺寸出现在中部凸缘位置，设计时需要保证安装位置的径向预留空间大于凸缘外径，避免与周边的护罩、机架结构产生干涉；插头部分的长度与插座的内孔深度匹配，装配后两根杆件的同轴度由配合面的加工精度保证，通常适用于转速不高、载荷不大的轴系连接场景，如果用于传动场景，需要根据传递的扭矩大小核算开口销的剪切强度，以及插槽位置的结构强度，避免受载时插槽开裂或者开口销剪断。接头两端的杆部直径根据所连接的杆件尺寸匹配设计，杆部与对应杆件的连接可以采用过盈压装、焊接或者螺纹连接的方式，根据实际的载荷需求与拆装频率选择，若为永久固定在杆件端部的接头，多采用压装加焊接的方式保证连接强度，若为可更换的接头结构，则可采用细牙螺纹连接加防松胶的方式固定。

　　在实际建模与选型应用中，需要重点关注插槽的宽度尺寸与开口销的直径匹配，通常插槽宽度比开口销直径大0.1-0.2mm，既保证开口销可以顺利插入，又避免间隙过大导致两根杆件连接后出现晃动；插槽的位置需要距离插头端面足够的距离，保证插头插入后插槽的位置不会过于靠近端面导致结构强度不足，同时插座上的插槽需要贯通整个侧壁，保证开口销可以完全穿过插头，两端露出足够的长度用于开口销的尾部掰开锁定，防止作业过程中开口销受振动脱出。另外接头的所有棱边都做了小倒角处理，既避免装配时划伤操作人员，也能去除加工毛刺，保证插接过程的顺畅。
