汽车悬架稳定杆连接小球销结构

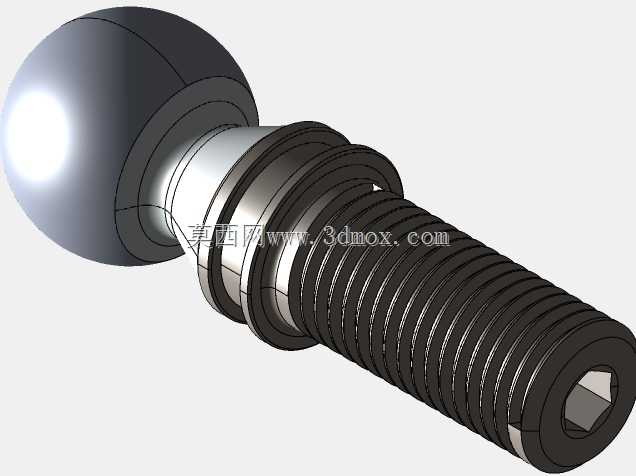

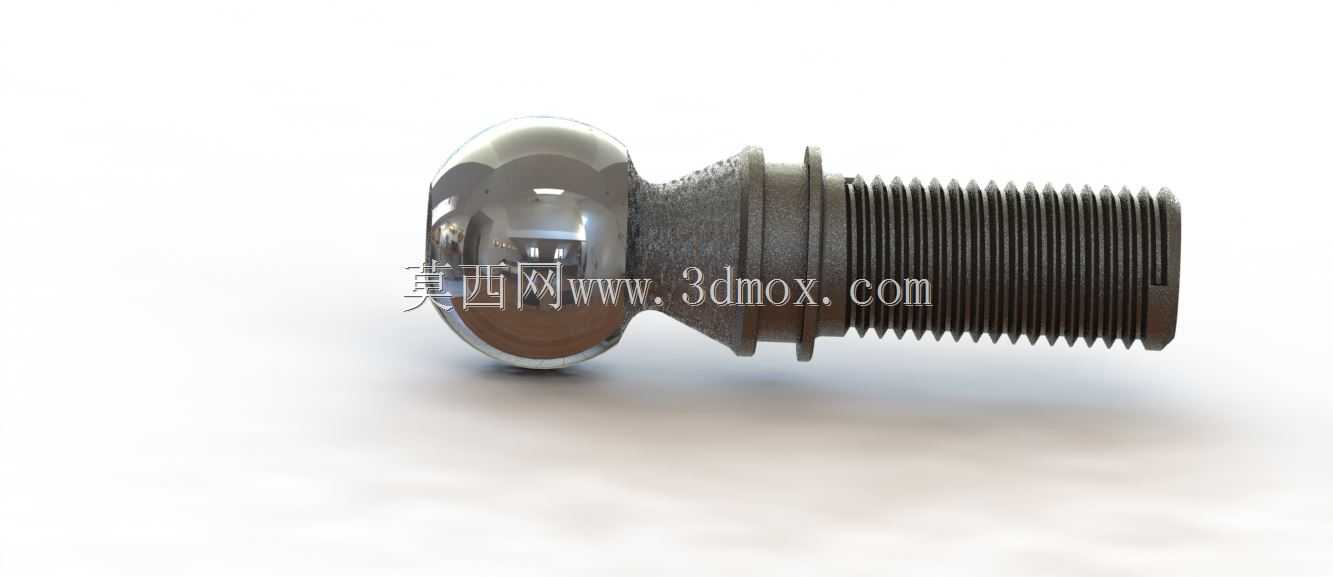

　　在乘用车辆底盘悬架系统的稳定杆连杆总成中，小球销是承担多向铰接载荷传递的核心基础零件，这类零件的设计合理性直接决定了防倾杆工作时的力传递效率，以及整车过弯时的侧倾抑制表现，同时也会影响底盘滤震质感与铰接部位的长期使用寿命。不同于大载荷工况下使用的大规格球销，这款小球销适配的是紧凑型家用车后稳定杆的轻量化连杆布置场景，安装位置处于后副车架与下摆臂之间的狭小空间内，不需要承担前悬转向拉杆那样大的冲击载荷，但对铰接转动的顺滑度、防尘密封的可靠性有非常严苛的要求。从结构设计逻辑来看，这款零件采用一体式锻造加工的本体结构，球头端为高精度抛光的球面结构，表面粗糙度控制在Ra0.8以内，保证与球销座配合时可以实现±18度范围内的多向自由摆动，

　　不会出现卡滞、旷量的问题，能够适配车辆行驶过程中悬架跳动带来的多角度位移补偿需求。杆部的螺纹段采用细牙螺纹设计，相比粗牙螺纹拥有更好的自锁性能，安装时配合锁紧螺母可以实现更稳定的预紧力，避免车辆长期行驶在颠簸路面时出现螺母松脱的风险；螺纹与球头连接的过渡位置设计有多层阶梯式轴肩，一方面可以作为安装时的定位基准，匹配连杆衬套的内孔尺寸，保证装配同轴度，另一方面轴肩处的圆角过渡可以有效分散应力集中，避免零件在承受交变载荷时出现根部断裂的问题。球头表面采用高频淬火处理，表面硬度达到HRC58-62，淬硬层深度控制在1.5-2mm，既保证了球面接触位置的耐磨性能，又能让零件芯部保持足够的韧性，承受冲击载荷时不会出现脆断问题。

　　从安装边界尺寸来看，球头直径适配常规16mm规格的球销座，螺纹段公称直径为M10，螺距1.25mm，螺纹有效啮合长度为22mm，能够满足大部分A级、A0级家用车型后稳定杆连杆的安装尺寸要求，安装时不需要额外修改周边支架的孔位，替换适配性较强。在实际装车工况中，这个零件需要同时传递径向与轴向的交变载荷，当车辆过弯产生侧倾时，稳定杆扭转产生的作用力会通过球销传递到悬架摆臂，此时球头会随着悬架的跳动产生小角度的持续摆动，这就要求球面与衬套之间的配合间隙控制在0.03mm以内，间隙过大会导致底盘出现松散异响，间隙过小则会导致转动卡滞，影响防倾杆的正常工作。设计过程中还需要考虑零件的防腐性能，因为安装位置靠近车轮，长期会接触泥水、

　　路面融雪盐等腐蚀介质，所以零件表面采用锌镍合金镀层处理，盐雾测试可以达到720小时无红锈，满足整车全生命周期的防腐要求。不同于冲压焊接结构的球销，这款一体式机加工的球销结构强度更高，尺寸精度更容易控制，在CNC加工过程中可以一次装夹完成球面、轴肩、螺纹的全部加工工序，有效减少装夹带来的形位公差，保证球头中心与螺纹轴线的同轴度控制在0.05mm以内，避免装配后出现偏磨问题。在做三维建模的时候，需要重点关注球面的轮廓度公差、螺纹的中径尺寸、过渡圆角的大小，这些参数都会直接影响零件的实际装配效果与使用寿命，建模时不能只做外观的曲面还原，还要把各个配合面的公差带、装配基准都考虑进去，才能让模型具备实际的工程参考价值，方便后续做装配干涉检查、有限元强度分析的时候得到准确的结果。
