乘用车稳定杆连接大球销结构设计

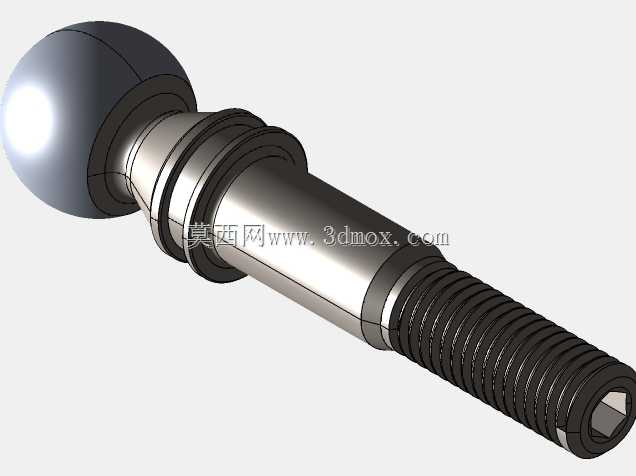

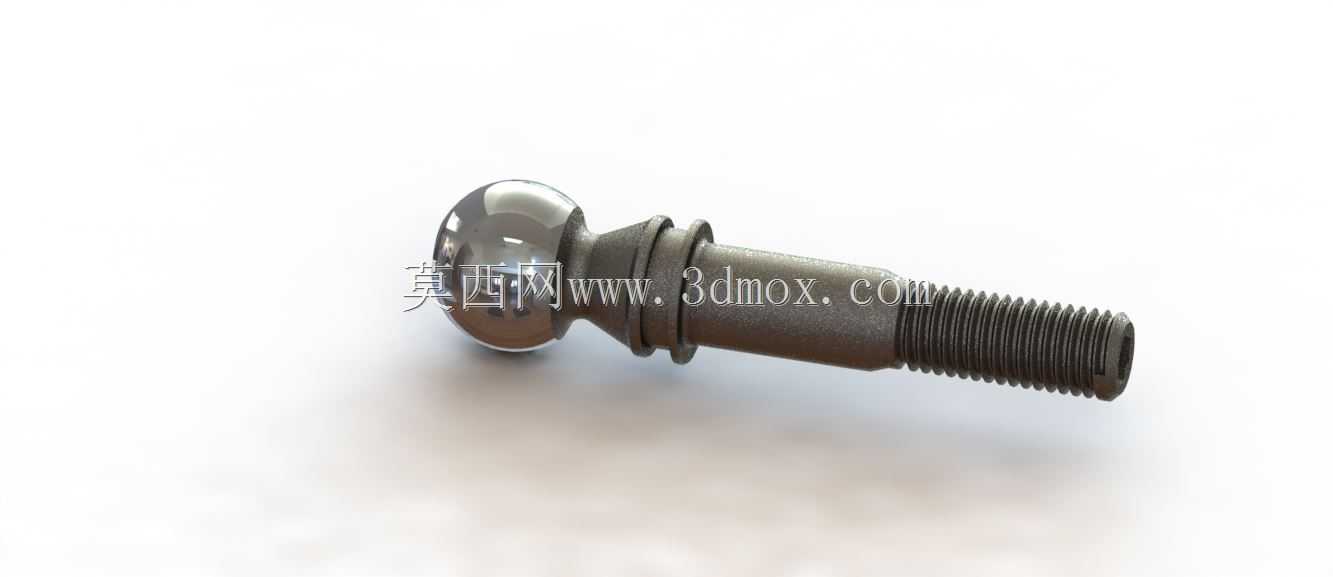

　　在乘用车底盘悬架系统的横向稳定杆总成中，这类带外螺纹的大球销是承担横向载荷传递、实现稳定杆与悬架摆臂或减震器支座铰接的核心受力零件，区别于转向系统的拉杆球头，稳定杆用球销不需要承担大角度转向的往复回转需求，更多是在车辆过弯产生侧倾时，传递稳定杆扭转产生的反向支撑力，抑制车身侧倾幅度，同时要允许悬架跳动过程中连接点存在小角度的摆转自由度，避免刚性连接带来的应力集中与零件过早疲劳失效。从结构设计逻辑来看，该零件采用一体化锻造成型的球头与杆身结构，球头部分为高精度球面，表面做硬化抛光处理，装配后与球座配合形成低摩擦的铰接副，球面的尺寸精度直接决定铰接副的间隙大小与使用寿命，球面粗糙度需要控制在合理区间，既保证摆动时的顺滑度，

　　又不会因为表面过于光滑导致润滑脂附着能力下降。杆身部分靠近球头的位置设计有多层环形凸台，这些凸台一方面是装配时的轴向定位基准，用来匹配球座、防尘罩、密封垫圈等配套零件的安装位置，保证防尘罩能完全包覆球头铰接区域，阻挡行车过程中泥水、沙尘进入铰接副造成磨粒磨损；另一方面凸台结构能提升杆身与球头过渡区域的结构强度，避免球头承受侧向力时在根部产生应力集中，降低断裂风险。杆身末端的外螺纹段是装配锁紧的连接结构，螺纹规格匹配对应的锁紧螺母，装配时通过规定扭矩拧紧后，能将球销与稳定杆端的安装支座牢牢固定，螺纹段的长度设计需要覆盖安装支座的板厚、平垫与防松垫圈的厚度，同时预留足够的螺纹啮合长度，保证在车辆长期颠簸振动下螺母不会出现松脱。

　　从安装边界来看，这类球销的球头直径、杆身总长度、螺纹公称直径与螺距都是和对应车型的稳定杆安装点完全匹配的，设计时需要校核球头的最大摆角范围，保证悬架在全行程跳动、车轮达到最大上下跳位置时，球销的摆角不会超出球座允许的极限角度，避免出现运动干涉或者铰接副被别死的情况，同时要计算球销杆身的最小截面直径，保证在承受最大侧倾载荷、甚至过坑洼路面时的冲击载荷下，杆身的应力值低于材料的屈服强度，预留足够的安全系数，材料一般选用中碳合金钢经调质处理，球头表面做高频淬火提升表面硬度，兼顾芯部的韧性与表面的耐磨性能。在实际装车验证过程中，这类球销需要通过多轮台架疲劳试验，模拟车辆行驶过程中的往复载荷冲击，同时要经过盐雾试验验证表面防腐性能，

　　避免长期在雨雪、融雪盐侵蚀环境下出现锈蚀，影响铰接副的转动灵活性与结构强度。很多维修场景中，稳定杆球销的松旷是底盘异响的常见诱因，当球头与球座之间的磨损间隙超过设计阈值后，车辆过颠簸路面时会产生明显的金属敲击异响，同时过弯时的侧倾抑制能力会下降，影响操控稳定性，这时候就需要更换整套球销组件。建模过程中需要重点关注球面的形位公差、各段轴径的同轴度、螺纹的精度等级，以及过渡圆角的尺寸，这些细节直接决定零件加工完成后能不能顺利装配，以及实际使用中的寿命表现，尤其是球头与杆身连接的过渡区域，不能出现直角尖角，必须用平滑圆弧过渡，分散应力传递路径，避免交变载荷下出现疲劳裂纹。
