汽车悬架稳定杆连杆球销结构设计

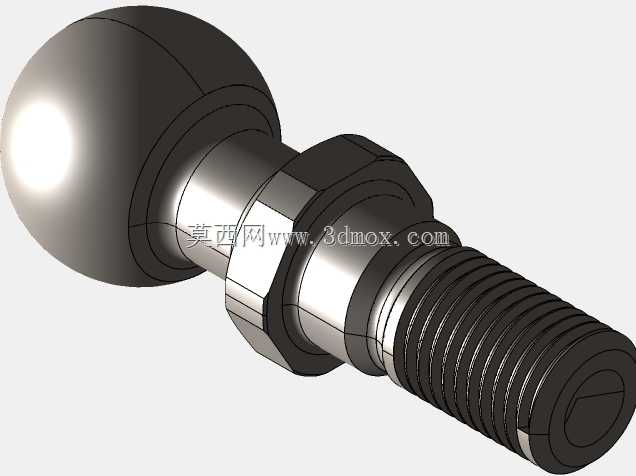

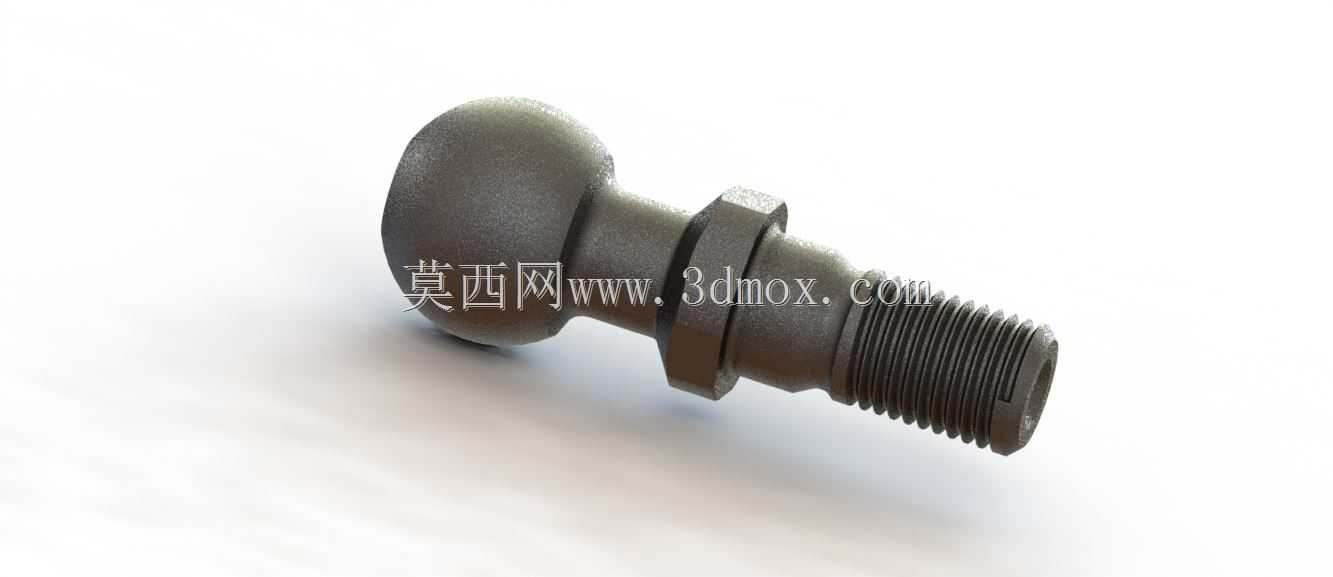

　　在商用车底盘悬架系统的横向稳定机构中，连杆球销是传递侧倾力矩、实现杆系铰接运动的核心受力零件，这类零件的设计合理性直接影响整车抗侧倾性能与行驶平顺性，也是底盘易损件中更换频次较高的品类之一。本次涉及的球销结构，针对BOLERO车型的稳定杆连杆工况做了适配优化，整体采用一体式锻造毛坯加工成型，避免了分体焊接结构带来的应力集中风险，从毛坯源头保证了杆部与球头的连接强度。从结构布局来看，球头端采用整球设计，球面粗糙度控制在Ra0.8以内，保证与球座配合时的转动灵活性，同时球面做了高频淬火处理，表面硬度达到HRC55-60，硬化层深度控制在1.2-1.8mm区间，既保证接触面耐磨性能，又避免芯部硬度过高带来的冲击断裂风险。

　　球头与杆部的过渡位置设计了直径大于杆部的限位凸台，这个凸台一方面承担装配时的轴向定位作用，限制球销在连杆衬套内的窜动行程，另一方面凸台的圆角过渡做了R2.5的圆弧处理，分散车辆颠簸时杆部承受的交变弯曲应力，避免应力集中导致的早期疲劳断裂。杆部靠近螺纹段的位置设计了六角夹持面，方便装配时使用扳手固定球销，避免拧紧锁紧螺母时球销跟转，这个夹持面的对边尺寸按照标准紧固件的扳手空间做了匹配，适配常规维修工具的操作需求，不需要专用工装即可完成拆装，降低售后维修的工具成本。螺纹段采用细牙螺纹设计，细牙螺纹的自锁性能优于粗牙螺纹，能够适应底盘持续振动的工况，避免螺母松动脱落，螺纹末端设计了一字开槽，这个结构一方面是方便装配时的对位，

　　另一方面可以在拆卸时使用螺丝刀辅助撬动，解决长期使用后螺纹锈蚀导致的拆卸困难问题。从安装边界来看，球头的直径尺寸匹配对应稳定杆连杆的球座内孔尺寸，装配后球头的摆角范围可以达到±28度，能够满足悬架跳动时稳定杆与连杆之间的角度变化需求，不会出现运动干涉；杆部的光轴段长度匹配连杆衬套的压装长度，装配后凸台端面与衬套端面预留0.1-0.2mm的间隙，补偿零件加工公差带来的装配偏差，避免球销转动时出现卡滞。螺纹段的有效长度足够穿过安装支架后露出2-3个螺距，保证螺母拧紧后有足够的啮合长度，满足螺纹连接的强度要求。在实际工况中，这类球销需要承受三个方向的载荷：垂直方向的冲击载荷来自路面颠簸传递的竖向力，横向载荷来自车辆转向时的侧倾力矩，

　　纵向载荷来自加速与制动时的惯性力，因此在结构设计时，杆部的直径经过强度校核，在最大额定载荷下的安全系数达到3.5以上，满足商用车底盘零件的强度设计规范。球面与球座的配合间隙控制在0.03-0.05mm之间，间隙过小会导致转动阻力过大，影响悬架的响应速度，间隙过大则会出现松旷异响，影响行驶质感。零件表面整体做了磷化处理后喷涂防锈涂层，能够抵御底盘行驶时泥水、盐分的侵蚀，提升零件的耐腐蚀性能，延长使用寿命。在建模过程中，所有的过渡圆角、倒角、螺纹收尾都按照实际加工工艺做了还原，没有出现工艺无法实现的尖锐棱角，六角夹持面的尺寸、螺纹的牙型都符合对应的国家标准，能够直接导出工程图用于生产加工，也可以用于底盘悬架系统的运动仿真，验证稳定杆机构在全行程跳动过程中的运动干涉情况，为整车底盘调校提供准确的数模支撑。
