圆柱型马达端盖结构三维设计

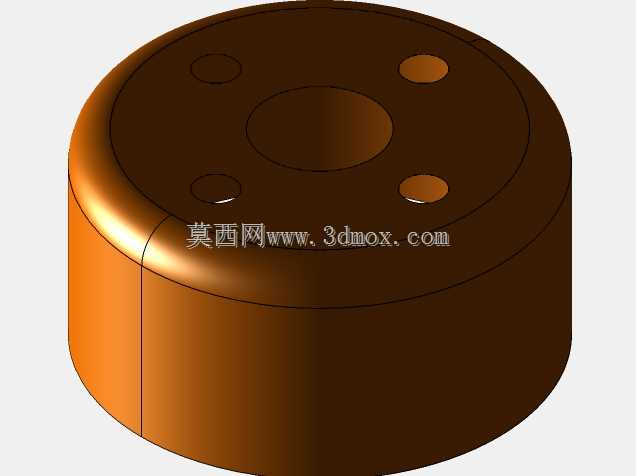

　　在小型动力传动单元的结构设计中，马达端盖是承担密封防护、轴系定位、安装适配多重作用的核心配套零件，这类零件常见于微型伺服驱动组件、小型气动马达、精密传动模组的端部封装场景，直接影响动力单元的运行稳定性与装配适配性。从实际工程应用来看，这类圆柱型马达端盖多适配外径在40-60mm区间的小型马达本体，整体采用短圆柱盘式结构，轴向厚度控制在15-20mm范围，外圆面与马达壳体的止口配合公差通常选取H7/h6的间隙配合等级，既保证装配时的顺畅推入，又能控制径向配合间隙避免运行过程中出现偏心晃动。端盖的端面布局围绕功能需求做了针对性排布：中心位置设置贯穿的轴孔，孔径匹配马达输出轴的直径尺寸，孔壁预留油封安装槽位，

　　可嵌入标准骨架油封实现输出轴部位的动密封，阻挡外界粉尘、水汽进入马达内部腔室，同时避免内部润滑脂向外渗漏。围绕中心轴孔的圆周方向，均匀分布四个安装通孔，其中两个为光孔、两个为沉孔结构，光孔用于穿设紧固螺钉将端盖与马达壳体锁紧固定，沉孔可容纳螺钉头部保证端盖外端面的平整度，避免突出的螺钉头干涉外部连接件的安装。端盖的内侧端面设置环形定位凸台，凸台外径与马达壳体的内止口尺寸匹配，装配时凸台嵌入壳体内部，可对端盖的径向位置做精准定位，抵消螺钉锁紧时产生的径向偏移量，保证端盖轴孔与马达内部轴承位的同轴度，减少输出轴运行时的径向跳动。从设计思路层面，这类端盖的结构做了充分的轻量化考量，在保证结构强度的前提下，非配合面的壁厚做了均匀减薄处理，

　　整体壁厚差控制在2mm以内，避免注塑或金属压铸成型时出现缩痕、变形等缺陷；所有棱边位置都做了R0.5-R1mm的圆角过渡，既消除加工过程中的锐边毛刺，也能减少应力集中，提升零件的抗疲劳强度。在实际选型适配时，需要重点核对端盖的止口尺寸、轴孔直径、安装孔的中心距参数，确保与配套马达的对应尺寸完全匹配；安装过程中需注意紧固螺钉的锁紧力矩，按照对角顺序逐步锁紧，避免单颗螺钉力矩过大导致端盖变形，影响轴孔与输出轴的配合精度。这类端盖除了基础的防护密封作用，部分工况下还可在端盖外侧预留传感器安装位，用于加装转速检测、温度监测的传感元件，实现马达运行状态的实时采集，因此端面的平面度公差通常控制在0.05mm以内，保证传感元件与端盖的贴合紧密性，

　　提升检测数据的准确性。在三维建模过程中，这类零件需要重点保证各配合面的尺寸精度与形位公差标注，同轴度、平面度、垂直度等形位公差需要结合实际装配需求设置合理数值，避免公差设置过严提升加工成本，或是公差过松导致装配后出现运行异响、密封失效等问题。
