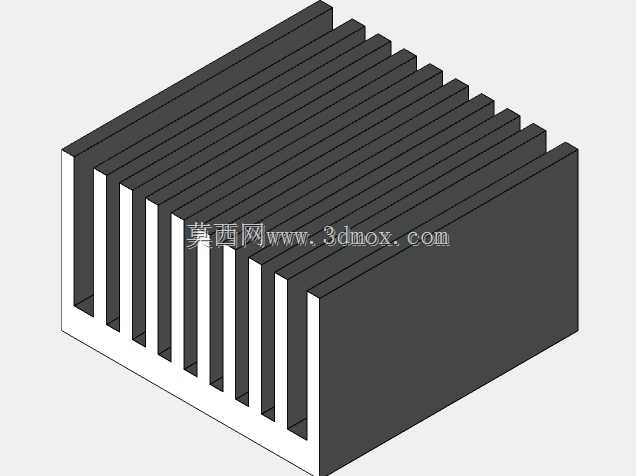

这款平行肋片式散热结构,是电子设备热管理系统中最常用的被动散热组件,日常在工业控制板卡、功率模块、嵌入式主控单元、LED驱动电源、小型伺服驱动器这类对散热可靠性要求高、无额外风扇安装空间的场景中应用极广。区别于针柱式、铲齿式、压合式等其他散热结构,这类平行直肋的结构加工门槛低,量产一致性好,流道阻力均匀,在自然对流工况下的散热效率稳定性更优,不会出现局部紊流死区导致的热量堆积问题。
从结构设计逻辑来看,整个组件分为基座与肋片两个功能区域,底部平整的基座是核心的热传导接触面,设计时需要严格控制基座平面的平面度公差,常规安装场景下平面度要控制在0.05mm以内,表面粗糙度不高于Ra1.6,保证和发热源的接触面可以均匀贴合,减少接触热阻——很多散热结构实际散热效果不达预期,往往不是肋片面积不够,而是基座接触面加工精度不足,填充的导热介质无法完全填充微观间隙,导致热传导路径受阻。基座的厚度设计也需要匹配发热功率,常规10-30W的发热功率场景下,基座厚度取3-5mm即可,既可以保证热量在基座平面内快速均温,避免热量集中在发热源正上方的肋片区域,也不会因为基座过厚增加不必要的重量与材料成本。
上方的平行肋片采用等间距等厚度的直肋设计,肋片的厚度、间距、高度三个参数是决定散热能力的核心。肋片厚度如果过薄,铝挤加工时容易出现成型变形,肋片根部和基座的结合强度不足,长期受温变循环影响容易出现应力开裂;厚度过厚则会挤占肋片的排布空间,减少总散热面积。常规自然对流场景下,肋片厚度取1.2-2mm是兼顾加工性与散热效率的最优区间,肋片间距不能小于6mm,否则自然对流时空气无法在肋片间隙内形成顺畅的上升流道,热空气滞留在间隙内无法及时排出,反而会降低散热效率;肋片高度通常不超过基座宽度的1.5倍,过高的肋片会导致肋片顶端的温度接近环境温度,这部分肋片面积无法参与有效换热,属于无效结构,还会增加整体结构的高度占用。
安装边界方面,这类散热结构通常在基座的四个边角预留M3或者M2.5的螺丝安装孔,孔位需要和发热器件周边的PCB安装孔位严格对齐,安装时的螺丝锁紧扭矩要控制在0.3-0.5N·m,避免扭矩过大压裂下方的陶瓷封装器件,或者导致基座变形翘起。整个结构的外形轮廓为规整长方体,没有外凸的异形结构,在设备内部布局时可以直接贴装在PCB板表面,不需要预留额外的避让空间,肋片的排布方向要和设备内部的自然对流方向保持一致,也就是肋片长度方向顺着热空气上升的方向,减少空气流动的阻力。
从实际使用的可靠性角度,这类一体铝挤成型的平行肋片散热器,没有拼接结构,不存在接触热阻,长期使用不会出现肋片松动、脱落的问题,表面可以做阳极氧化处理,在提升表面辐射散热能力的同时,还能提升铝材的抗腐蚀能力,适应工业现场的潮湿、多粉尘工况。设计建模时需要重点关注肋片根部的圆角过渡,不能做成直角尖角,一方面是铝挤工艺的成型要求,避免加工时出现应力集中导致的模具损耗,另一方面圆角过渡可以减少热流在肋片根部的收缩阻力,提升热量从基座向肋片传导的效率。很多新手建模时容易忽略这个细节,把肋片和基座的结合处做成直角,不仅加工难度大,实际热传导效率也会比带R0.5-R1圆角的结构低8%左右。
在热仿真验证阶段,这类结构的网格划分不需要过度加密,只要保证肋片表面的边界层网格足够精细,就可以准确模拟自然对流下的散热效果,通常环境温度25℃时,这类结构可以把发热器件的表面温度控制在70℃以内,满足工业级电子器件的长期工作温度要求。如果是有轻微强迫风冷的场景,只需要顺着肋片方向布置低转速风扇,就可以让散热效率提升40%以上,不需要重新开模修改散热结构,适配性非常强。
