杆端关节牵引拉杆连接插座结构

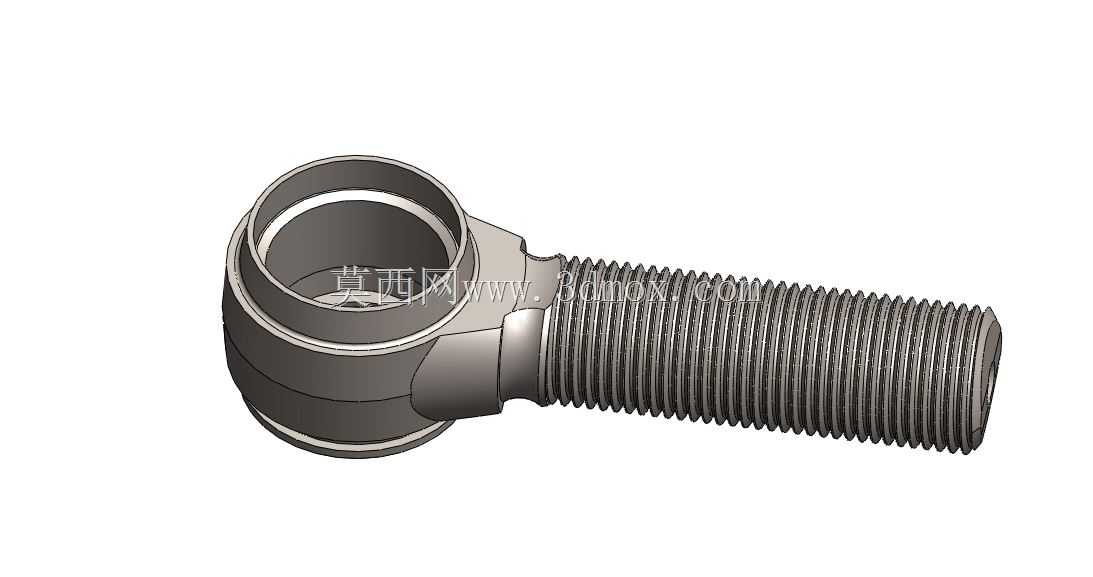

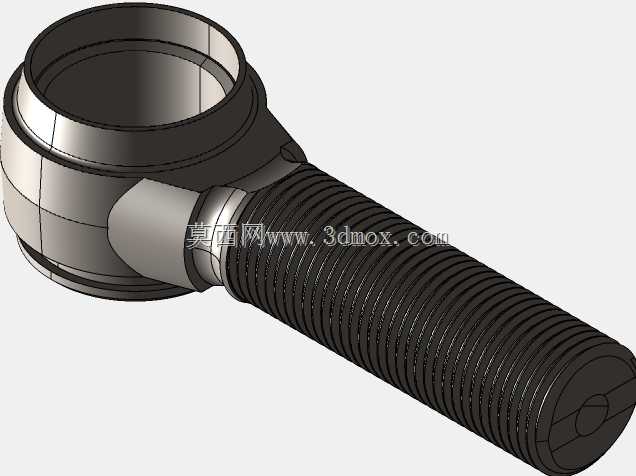

　　该类杆端铰接连接件广泛应用于需要实现小角度偏转补偿的传动链路中，在商用车底盘悬架的推力杆总成、工程机械的操纵连杆机构、工业自动化生产线的气动执行器连接端、轨道交通车辆的制动拉杆组件中都能见到同结构部件的身影，其核心作用是在传递轴向拉压载荷的同时，补偿被连接两部件之间因装配误差、运行形变带来的角度偏移，避免连杆部件出现附加弯曲应力，大幅提升传动链路的疲劳寿命。从结构设计逻辑来看，该部件采用一体化锻造成型的杆端头部与外螺纹杆身组合结构，头部的环形内孔用于装配自润滑衬套或者球头销，形成球面铰接副，可实现沿杆身轴线垂直平面内任意方向的小角度摆动，摆动角度范围通常根据实际应用场景设定在6到15度区间，足够覆盖绝大多数工况下的形变补偿需求。

　　杆身采用连续标准外螺纹设计，安装时可通过旋转杆身调整整体连接长度，适配不同安装距的装配需求，螺纹末端通常预留锁紧螺母的安装位置，调整到位后通过锁紧螺母实现防松固定，避免运行过程中螺纹连接出现松脱位移。头部与杆身的过渡区域采用大圆角平滑过渡设计，从结构力学角度规避了直角过渡带来的应力集中问题，该区域是整个部件承受交变载荷时的应力峰值区，大圆角过渡可将应力集中系数降低40%以上，有效避免长期交变载荷下过渡区域出现疲劳裂纹。从安装边界尺寸来看，头部环形内孔的直径与配套铰接销的尺寸为基孔制间隙配合，配合公差通常选取H8级别，既保证铰接转动的灵活性，又避免配合间隙过大带来的传动冲击；杆身螺纹的公称直径需匹配对应负载等级，以常见的适配16kN额定拉压载荷的规格为例，螺纹公称直径选取M16，螺距2mm，螺纹有效长度不小于杆径的1.5倍，保证螺纹啮合的牙数足够承受额定载荷而不出现滑牙失效；头部外圆直径通常为内孔直径的1.8到2.2倍，保证头部环形结构的壁厚足够承受径向载荷，不会出现衬套脱出或者头部开裂的问题。在实际选型应用中，需要重点校核三个核心参数：一是额定静载荷，需大于应用场景下的最大轴向拉压载荷，安全系数不低于2.5；二是铰接摆动角度范围，需大于实际运行中两连接端的最大相对偏角，预留至少2度的余量；三是螺纹旋合长度，调整到目标安装距后，杆身与配套连接座的螺纹啮合长度不小于螺纹公称直径的1倍，保证连接强度。

　　该类部件的铰接内孔通常会压装聚四氟乙烯材质的自润滑衬套，衬套内表面带有储油槽，装配时填充润滑脂后可实现长期免维护运行，无需定期加注润滑脂，降低设备运维成本；衬套与内孔采用过盈配合，过盈量控制在0.02到0.05mm之间，保证衬套在承受径向载荷时不会出现转动或者轴向窜动。杆身螺纹的精度等级选取6g级，适配普通商用级螺母与连接螺纹孔，无需定制高精度配合件，降低配套采购成本。部件整体表面采用氧化发黑处理，在常规非腐蚀环境下具备基础防锈能力，若应用于沿海或者腐蚀工况场景，可更换为镀锌钝化或者达克罗表面处理，提升耐腐蚀性能。在三维建模过程中，需要重点还原几个关键结构细节：一是头部内孔与衬套配合的表面粗糙度要求，

　　建模时可通过纹理映射体现配合面的加工精度，该区域粗糙度通常为Ra1.6，保证衬套压装后的贴合度；二是螺纹的牙型细节，采用螺旋扫描特征还原真实螺纹牙型，而非简化的贴图示意，方便后续做装配干涉检查与有限元应力分析；三是过渡圆角的曲率连续性，建模时保证圆角与头部外圆、杆身外圆的曲率连续，避免后续有限元分析时出现应力奇异点，影响仿真结果的准确性。在装配验证环节，该部件需要配套对应的球头销或者衬套、锁紧螺母进行虚拟装配，检查铰接摆动过程中是否存在结构干涉，螺纹旋合过程中是否存在牙型错位，调整安装距时的行程范围是否满足设计要求。这类杆端铰接部件看似结构简单，实则是传动链路中的核心受力部件，一旦失效会直接导致整个传动机构功能丧失，因此在设计建模时每一处尺寸细节都需要对应实际受力工况做校核，不能仅凭经验随意设定参数。比如头部环形结构的宽度，需要根据衬套的承压面宽度设定，保证衬套的承压面积足够将接触面压应力控制在衬套材料的许用应力范围内，避免衬套过早出现压溃磨损；杆身末端的倒角设计为15度引导角，方便装配时快速对准螺纹孔，提升装配效率，同时避免螺纹起始牙出现磕碰损伤。
