M16×1.5规格尼龙嵌件防松六角螺母

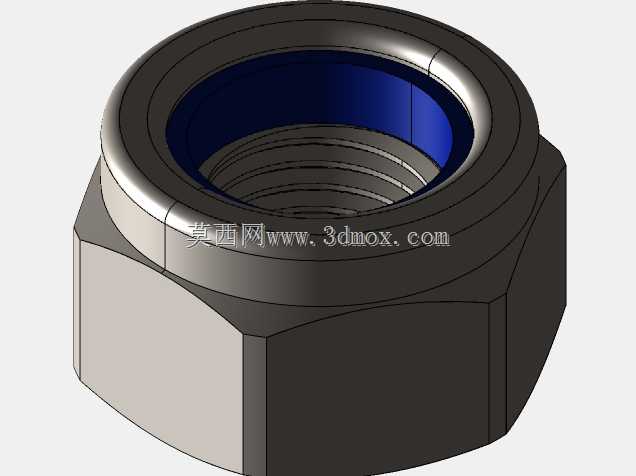

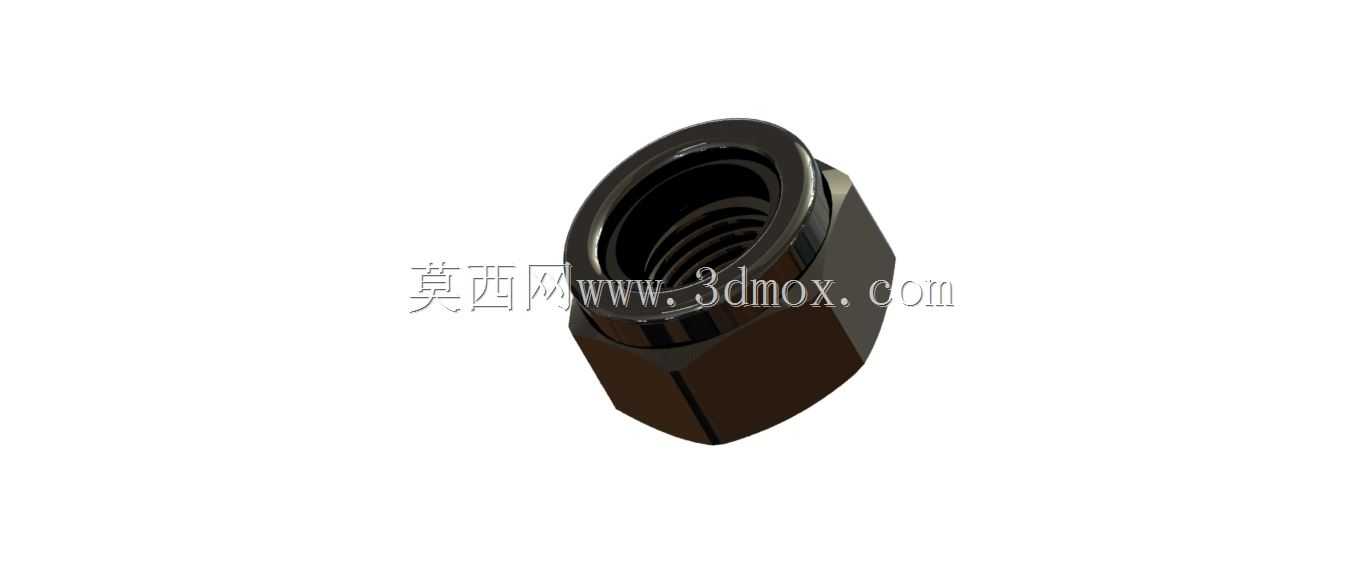

　　日常做设备结构设计时，螺纹连接的防松一直是容易被忽略但影响整机可靠性的关键环节，尤其是存在持续振动、交变载荷的工况下，普通六角螺母很容易出现螺纹副相对回转、预紧力衰减甚至松脱的问题，小则引发设备异响、定位偏移，大则造成运动部件脱落、安全防护失效，这类尼龙锁紧螺母就是针对这类场景开发的常用紧固件。这款螺母的主体结构沿用标准六角螺母的外形，六角对边、对角尺寸完全符合普通粗牙M16螺纹配套螺母的安装边界，不需要针对扳手空间、安装沉孔做特殊调整，现场装配时可以直接用常规的24号开口扳手、套筒扳手操作，和同规格平垫、弹垫的安装兼容性也很好，不需要额外定制工装。和普通全金属螺母不同的是，这款螺母在螺纹段的非啮合端嵌入了一圈尼龙锁紧圈，

　　尼龙圈的内径比配套的M16×1.5外螺纹小径略小，当外螺纹拧入螺母时，尼龙圈会被螺纹牙型挤压产生弹性形变，紧密贴合在螺纹牙的侧面和牙顶间隙里，形成足够的径向抱紧力，同时填充螺纹副之间的配合间隙，就算设备运行中存在持续的振动、冲击载荷，螺纹副之间也不会产生相对回转的空间，不需要额外加装开口销、止动垫片或者涂螺纹锁固胶，就能达到可靠的防松效果。从设计细节来看，这款螺母的六角端面做了小尺寸的倒角处理，既可以在装配时引导螺母快速对准螺栓轴线，避免拧入时出现螺纹错牙，也能去除六角棱边的冲压毛刺，防止装配过程中划伤操作人员或者周边的管线、零件表面。尼龙嵌件的固定采用了滚压收口的工艺，在螺母的上端面内侧加工了一圈环形卡槽，尼龙圈压装到位后，

　　将螺母上端的金属边缘向内滚压变形，把尼龙圈牢牢卡在卡槽内，就算反复多次拧入拧出，尼龙圈也不会跟着螺栓转动或者从螺母本体上脱落，相比粘接固定的嵌件结构，耐温性和重复使用性能更好，常温工况下反复拆装5到8次，防松性能依然能满足使用要求。在实际应用场景中，这类螺母覆盖的范围非常广，做自动化输送线设计时，线体支架的拼接、导轨安装座的固定、驱动电机的安装螺栓，都会用到这类防松螺母，毕竟输送线长期运行时电机振动、辊筒转动带来的持续振动很容易让普通螺母松脱，用尼龙锁紧螺母可以大幅减少后期的运维紧固频次；做小型工程机械、农用设备的外围覆盖件安装时，这类螺母也很适用，户外工况下存在风吹振动、设备行驶颠簸，尼龙圈的抱紧力可以避免覆盖件螺栓松脱掉落；

　　甚至在一些民用机电产品，比如健身器材、电动自行车的结构连接上，这类防松螺母也能很好地满足使用要求。需要注意的是，这类尼龙锁紧螺母的使用温度有一定限制，尼龙材料的长期工作温度建议控制在-40℃到100℃之间，如果是靠近发动机排气端、高温加热模组这类高温工况，就不适合选用，需要换成全金属锁紧螺母；另外安装时要保证螺栓的拧入深度足够，至少要让螺纹穿过尼龙圈后露出2到3个牙距，才能保证尼龙圈充分抱紧螺纹，达到设计的防松效果。建模的时候要注意区分尼龙圈和金属本体的结构边界，金属部分的螺纹是完整的M16×1.5标准粗牙螺纹，尼龙圈部分不需要加工完整螺纹，只需要做出比螺纹小径略小的光孔结构，还原实际装配时尼龙被螺纹挤压变形的状态，同时要注意六角部分的尺寸公差，对边尺寸的公差要符合紧固件的标准要求，避免建模时尺寸偏差导致虚拟装配时扳手无法卡入，和实际生产情况脱节。另外，螺母的支撑面也就是和被连接件接触的下端面，要保证足够的平面度，避免装配时出现偏载，导致预紧力不均匀，影响防松效果，建模时可以在支撑面边缘做极小的倒角，去除锐边，还原实际冷镦加工的工艺特征。
