多通法兰式流体管路泵接连接构件

　　在流体输送系统的管路布设场景中，这类多法兰接口的泵接构件是衔接泵体输出端与多支路管路的核心过渡零件，常见于工业水循环系统、液压动力单元、化工介质输送管线、中小型泵站的管路装配环节，承担着介质分流、流向转接、泵端与管路刚性连接的核心作用，区别于普通直通式管接头，该构件采用一体式多通腔体结构，能够在不额外加装三通、四通转接件的前提下，实现单泵出口向三个不同方向管路的介质输送，大幅减少管路连接节点，降低介质泄漏的潜在风险点。

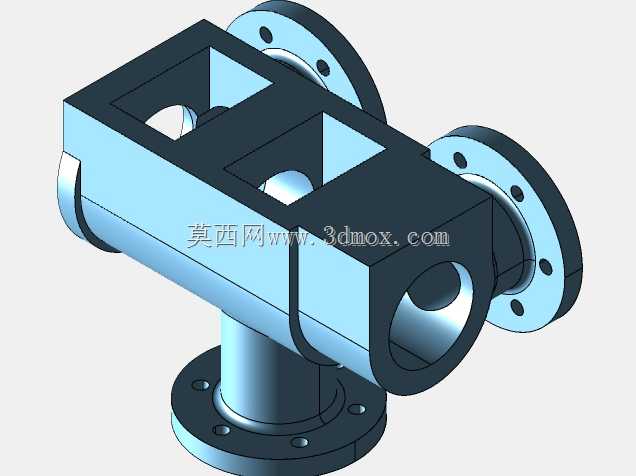

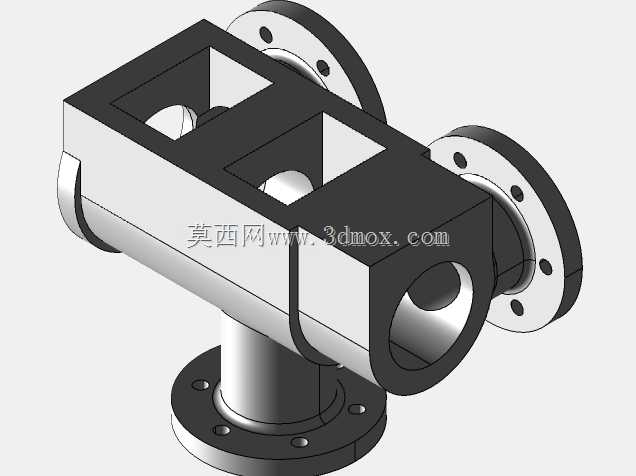

　　从结构设计逻辑来看，该构件的主体采用等径主通腔加垂直侧通腔的组合构型，主通腔沿水平方向贯通，两端分别设置带螺栓孔的圆形法兰连接盘，法兰盘端面预留有密封件安装的止口位，装配时可适配标准法兰垫片，实现端面静密封；垂直方向的侧通腔同样配置同规格法兰连接盘，三个法兰盘的螺栓孔采用圆周均布设计，孔位公差严格匹配对应压力等级的法兰标准，能够保证现场安装时螺栓顺利穿入，无需额外扩孔修正。主体腔体的壁厚根据公称通径对应的承压等级做了等强度设计，在介质流道的转角位置做了圆弧过渡处理，避免直角转角造成的介质紊流、压损增大问题，同时也能减少介质长期冲刷造成的转角位置壁厚减薄，提升构件的整体使用寿命。

　　从安装边界维度考量，该构件的三个法兰端面均设计为垂直于对应流道的轴线方向，安装时可根据管路走向选择任意一个法兰端与泵体出口对接，剩余两个法兰端分别对接不同支路的管路，整体安装占用空间相较于多个管接头拼接的方案缩减约30%，尤其适合管路布设空间紧凑的设备内部集成场景。构件的外轮廓在非连接区域做了局部的工艺凸台与减重槽设计，在保证腔体整体刚性、满足承压强度要求的前提下，尽可能降低零件自身重量，同时减重槽的位置也可作为安装时的夹持位，方便现场吊装与对位操作。

　　在实际工况适配性上，该构件的流道内壁设计为低粗糙度的光滑曲面，能够适配水、液压油、低粘度化工介质等多种流体的输送需求，法兰连接的形式也让该构件具备较好的可拆卸性，后期管路维护、滤芯更换、管路改向时，仅需拆卸对应法兰的连接螺栓即可完成操作，无需切割、焊接管路，大幅降低现场维护的工作量。设计过程中针对法兰连接的受力情况做了仿真验证，在额定工作压力下，法兰盘的变形量控制在密封件允许的补偿范围内，不会出现因法兰翘曲造成的密封失效问题，腔体转角位置的应力集中系数控制在材料许用应力范围内，能够满足长期带压工作的强度要求。

　　不同于焊接式的多通管路接头，该构件采用整体式构型，不存在焊接热影响区的强度薄弱问题，也避免了焊接残渣残留流道造成的介质污染、管路堵塞风险，对于清洁度要求较高的液压系统、冷却水循环系统而言，这类整体机加的泵接构件能够更好地满足系统清洁度要求，减少后期管路冲洗的工作量。在装配公差匹配上，三个法兰端的端面跳动、同轴度公差均按照中高压管路的连接要求设定，能够保证对接后管路的同轴度，避免因接头对位偏差造成的管路附加应力，延长整条管路系统的密封件与连接螺栓的疲劳寿命。
