传感器安装用长条形组合支撑框架结构

　　这款长条形组合支撑结构，主要面向工业现场传感器的安装固定场景设计，在自动化产线的检测工位、物流输送线的位置识别点位、大型设备的运行状态监测点位都能适配使用。实际应用中，这类结构需要承担传感器的承载、位置校准以及走线防护的多重作用，避免传感器在设备运行振动、环境温湿度变化的工况下出现位置偏移，导致检测数据失准。

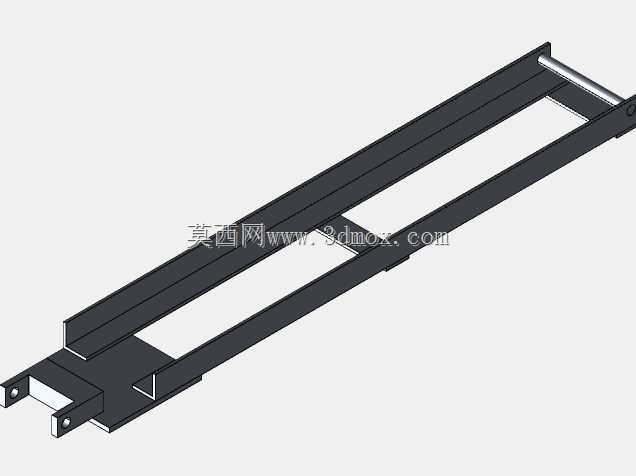

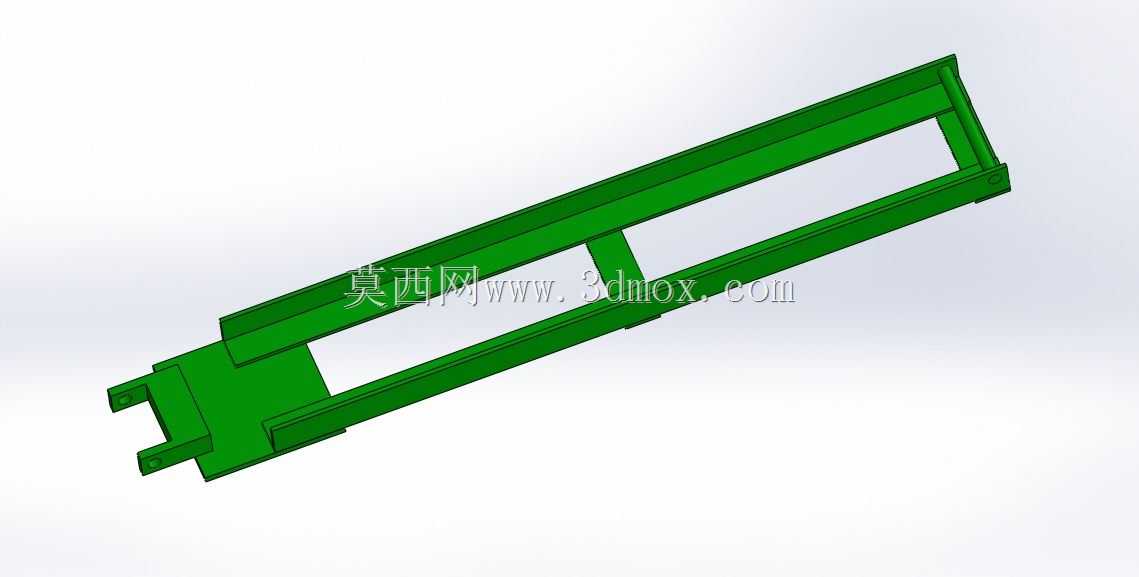

　　从功能特性来看，该结构采用双侧平行梁加中间横撑的组合形式，双侧主梁采用等截面长条设计，保证整体长度方向的直线度公差，中间设置的横向连接筋将双侧梁连为整体，大幅提升结构的抗扭刚度，避免长悬臂状态下出现的结构下挠变形。结构一端设置带安装孔的连接耳板，耳板上的通孔采用对称排布设计，可适配不同规格的螺栓紧固件，既可以通过螺栓直接固定在设备主体的安装基面上，也可以搭配调节滑块实现安装位置的前后微调，满足不同检测距离下的传感器安装需求。

　　设计过程中，首先考虑的是传感器安装的通用性，框架内部预留的通长空腔，既可以容纳不同外形尺寸的对射式、反射式传感器本体，也可以布置传感器的连接线缆，避免线缆外露被设备运动部件剐蹭破损。双侧梁的内侧设置有通长的安装槽位，不需要额外钻孔即可通过T型螺栓将传感器固定在梁的任意位置，调整传感器检测位置时不需要整体拆卸框架，只需要松开紧固件滑动传感器到目标位置即可锁紧，大幅降低现场调试的工作量。

　　外形尺寸方面，整体采用窄长型布局，宽度方向控制在较小尺寸范围内，适合安装在设备间隙较小的狭窄工位，不会占用过多的设备安装空间；长度方向根据常见的传感器检测距离范围设计，覆盖大多数工业现场0.3米到1米区间的检测安装需求，不需要额外拼接延长结构。安装边界上，端部连接耳板的安装孔位采用标准孔距设计，可直接适配市面上大多数工业铝型材、方钢机架的安装孔系，不需要现场二次加工安装孔；结构底部预留有2毫米的安装间隙，避免安装基面存在平面度误差时，结构锁紧后产生内应力导致梁体变形，影响传感器的检测精度。

　　结构的壁厚设计经过刚度校核，在承受常规工业传感器重量以及现场常见的振动载荷时，结构的最大变形量控制在0.1毫米以内，完全满足传感器检测对安装基准的精度要求。所有棱边都做了倒角处理，避免安装调试过程中划伤操作人员，也防止线缆穿过空腔时被锐边割破绝缘层。整体结构采用一体化组合设计，不需要额外焊接拼接，所有部件都可以通过紧固件装配，运输过程中可以拆成扁平部件打包，到现场后快速组装完成，降低运输成本与现场装配难度。在实际选型使用时，只需要确认安装基面的孔位匹配度、所需的传感器安装行程长度，就可以直接选用该结构，不需要重新进行复杂的结构设计与刚度校核，能够大幅缩短传感器安装工位的设计周期，提升设备开发的效率。
