传感器配套弯型安装固定支架结构

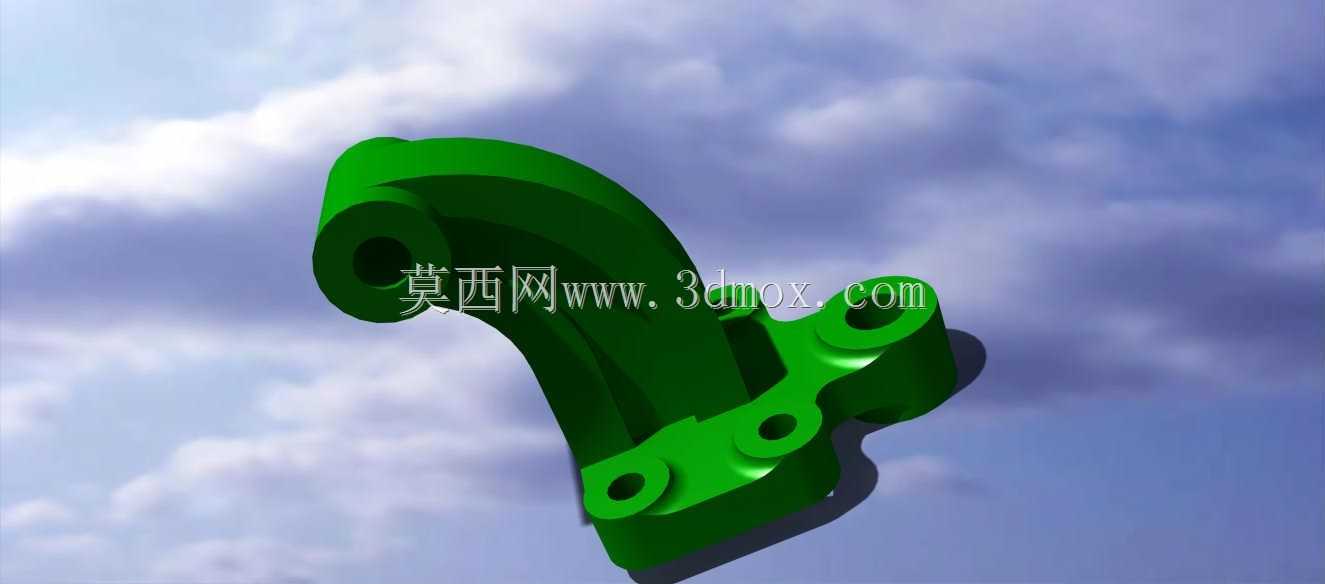

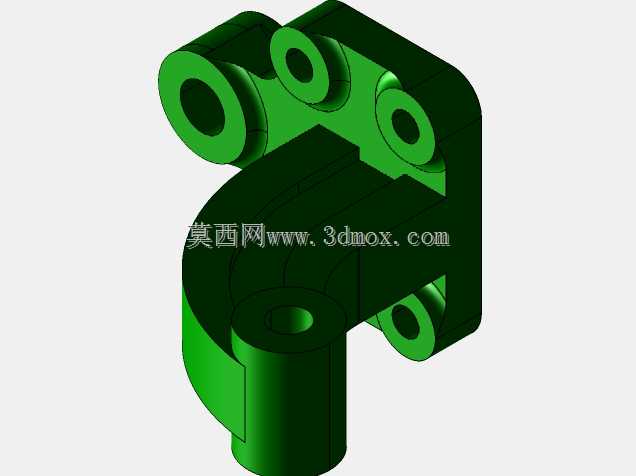

　　这款弯臂式安装支架是专为工业类传感单元配套设计的承载固定构件，在自动化产线的检测工位、工业设备的状态监测点位、工程机械的传感布局场景中都能适配使用，核心作用是为各类接触式、非接触式传感元件提供稳定的安装基准，抵消设备运行过程中产生的微幅振动，避免传感元件出现位置偏移导致的检测数据失真。从结构设计逻辑来看，整体采用一体化弯臂构型，上端的卷边轴套结构可适配铰接式安装需求，允许支架在安装初期进行小范围角度调整，方便现场调试时对准检测点位，调整到位后可通过侧边的锁紧结构完成角度固定，不会在长期运行中出现松脱。下端的安装基面设置了三个均匀分布的螺栓过孔，孔位的间距经过公差匹配设计，可适配市面主流规格的M4、M5内六角安装螺栓，

　　安装基面的平面度控制在0.05mm以内，能够保证与设备安装面完全贴合，不会出现局部应力集中导致的支架变形。弯臂部分采用等强度变截面设计，从上端轴套位置到下端安装基面，壁厚根据受力载荷分布做渐变处理，在靠近安装基面的受力集中区域适当增加壁厚，在弯臂中段非主要受力区域做轻量化减薄，在保证整体结构刚性的前提下尽可能降低自身重量，减少对安装点位的载荷负担。从安装边界尺寸来看，上端轴套的内孔直径适配直径10mm的铰接销轴，轴套的轴向长度为12mm，能够保证铰接配合的接触长度足够，不会出现销轴窜动的问题；下端安装基面的整体轮廓尺寸为45mm×30mm，三个安装孔的中心距分别为20mm、18mm，现场开孔时可直接参照该孔位尺寸进行配做，

　　不需要二次测绘调整。弯臂的弯曲弧度经过空间干涉校验，在安装完成后，弯臂与设备安装面之间预留了12mm的安全间隙，能够避开设备表面的走线槽、加强筋等凸起结构，不会出现安装干涉的问题。在实际使用场景中，这类支架常被用于光电传感器、接近开关、振动传感器的安装固定，比如在输送带的物料检测工位，可通过该支架将光电传感器固定在输送带侧方的机架上，调整弯臂角度让传感器的检测端对准输送带表面的物料通过位置，稳定检测物料的到位情况；在旋转设备的轴承座监测点位，可将振动传感器通过该支架固定在轴承座旁的安装面上，支架的刚性结构能够准确传递轴承运行产生的振动信号，不会因为支架自身的谐振影响监测数据的准确性。设计过程中针对支架的受力情况做了模拟校核，

　　当传感单元重量在500g以内时，支架在设备运行产生的10g加速度振动工况下，弯臂的最大形变量不超过0.02mm，完全满足传感元件的安装精度要求，不会因为形变导致检测点位偏移。支架的边角位置全部做了R2的圆角过渡处理，没有尖锐的棱角，避免现场安装调试时划伤操作人员，同时也能减少应力集中点，提升支架的抗疲劳强度，在长期交变载荷作用下不会出现开裂问题。上端轴套的内孔表面做了粗糙度控制，Ra值不超过1.6μm，与铰接销轴配合时转动顺畅，不会出现卡滞的问题，调试时可以轻松调整角度，不需要额外打磨处理。下端安装孔的孔口做了1×45°的倒角，方便安装螺栓顺利穿入，即使现场配做的安装孔存在小范围的位置偏差，也能通过倒角的引导作用完成螺栓装配，降低现场安装的难度。
