弯杆型关节连接拉杆结构三维建模

　　做机械结构设计快十二年，经手的铰接连接类零件没有一百也有八十，这次拿到的弯杆关节拉杆结构，第一眼就知道是用在小空间铰接传动场景里的典型件。先从实际应用场景说，这类带双关节端的弯拉杆，最常见的使用场景是乘用车底盘的稳定杆连接段、小型工程机械的操纵机构传力杆，还有部分轻工自动化设备里的往复运动联动组件，核心作用就是在两个存在空间夹角、安装轴线不共线的铰接点之间传递拉压力，同时补偿两端安装座的制造公差、工作过程中的相对位移偏差，避免硬连接带来的附加弯矩憋坏安装座或者杆体本身。

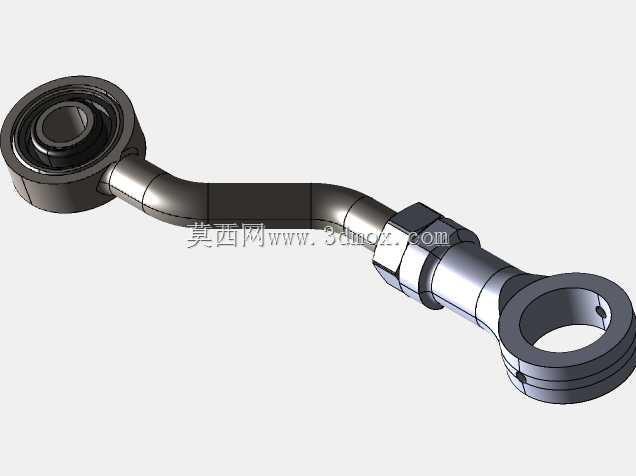

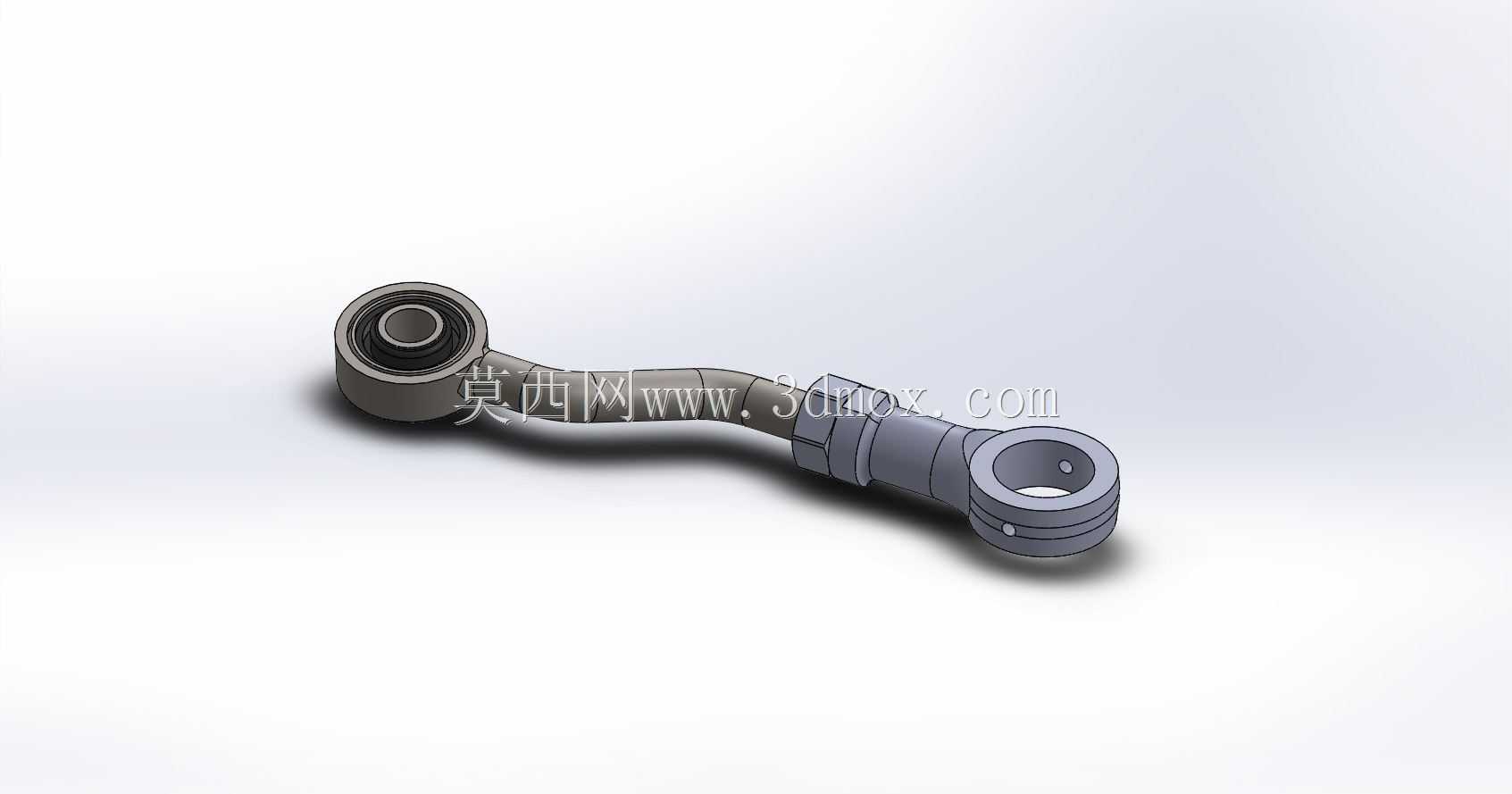

　　从功能特性上拆解，这个结构两端都集成了向心关节轴承，杆身做了空间弯管造型，中间预留了六角调节段，这几个设计点都是对着实际工况来的。两端的关节轴承内圈是带安装孔的整圆结构，外圈和杆端的安装座过盈压装配合，轴承本身可以实现一定角度的万向摆动，不管是安装面的角度偏差，还是工作过程中两端铰接点的相对摆动，都能通过轴承的自调心功能抵消侧向力，不会让杆身承受额外的弯曲载荷。中间的六角段是用来做长度调节的，安装的时候用扳手卡住六角段转动杆身，就可以微调两端铰接点的中心距，适配不同的安装间隙要求，调整到位之后配合锁紧螺母就能固定长度，避免工作过程中杆身转动松脱。

　　说设计思路的时候，得先考虑安装边界的限制，很多设备的安装空间不是直上直下的，周围会有其他管线、结构件的干涉，如果做直杆的话，安装的时候要么穿不过去，要么工作摆动的时候会和周边零件刮蹭，所以杆身的弯曲角度、弯曲半径都是根据实际安装空间的包络线算出来的，既保证杆身的最小壁厚满足强度要求，又能让整个拉杆在全行程摆动范围内和周边零件保留至少2mm的安全间隙，不会出现运动干涉。杆身的管径选择也不是随便定的，要根据传递的最大拉压力做强度校核，一般这类小尺寸拉杆的额定工作载荷在5kN到12kN之间，选用无缝钢管做杆身毛坯的时候，壁厚不能低于2.5mm，避免受冲击载荷的时候杆身出现塑性变形。

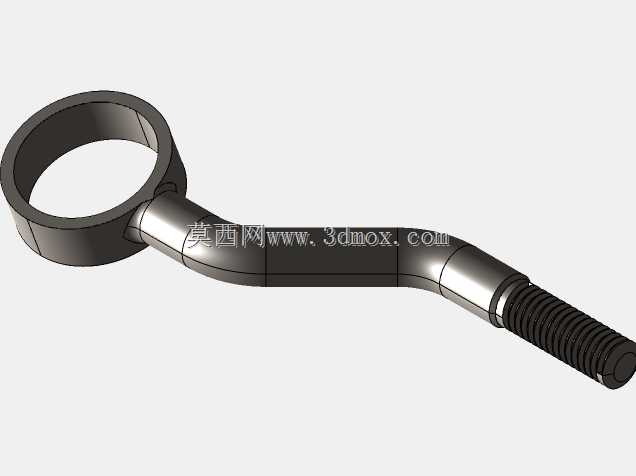

　　再讲外形尺寸和安装边界的细节，两端关节轴承的内孔直径是和配套的安装销轴匹配的，比如常见的M10、M12销轴对应的轴承内孔就是10mm、12mm，轴承外圈和杆端安装座的配合公差选H7/p6的过盈配合，压装之后不会出现轴承外圈跟转的问题。杆身的弯曲段要做圆滑过渡，不能有直角弯折，不然弯折位置会出现严重的应力集中，设备长期受交变载荷的时候很容易在弯折位置出现疲劳断裂。中间的六角调节段的对边尺寸要比杆身外径大2mm左右，方便扳手卡持施力，六角段两端和杆身的焊接位置要做满焊处理，焊后打磨焊渣，避免焊接缺陷带来的强度问题。

　　实际建模的时候要注意几个容易出错的点，首先是两端关节轴承的摆动角度范围要做运动仿真验证，确保在最大摆角下，轴承内圈的端面不会和杆端的安装座发生碰撞，一般预留至少3°的摆角余量。其次是中间调节螺纹的旋合长度要保证至少是螺纹公称直径的1.2倍，避免调节的时候螺纹滑牙，锁紧螺母的厚度也要符合标准，不能用薄螺母代替，不然振动工况下很容易松脱。还有杆身的表面处理，一般这类传力件都会做镀锌或者发黑处理，建模的时候可以把表面涂层的厚度预留0.05mm左右，避免安装的时候因为涂层厚度导致配合尺寸超差。

　　很多新手做这类零件的时候容易犯的错就是直接画成直杆，忽略安装空间的干涉问题，或者把关节轴承的位置焊死，没留摆动间隙，装到设备上之后要么装不上，要么一动就卡。还有的人做弯杆的时候弯曲半径太小，导致实际加工的时候钢管弯制出现瘪管、开裂的问题，一般钢管冷弯的最小弯曲半径不能小于钢管外径的2.5倍，如果空间实在受限，就要用热弯或者定制锻压的弯接头，不能硬做小半径弯折。另外两端的铰接孔的同轴度虽然不需要像回转轴那么高，但也要控制在0.2mm以内，不然安装的时候销轴会别劲，加速关节轴承的磨损，缩短整个组件的使用寿命。
