杆端铰接连接眼端结构件

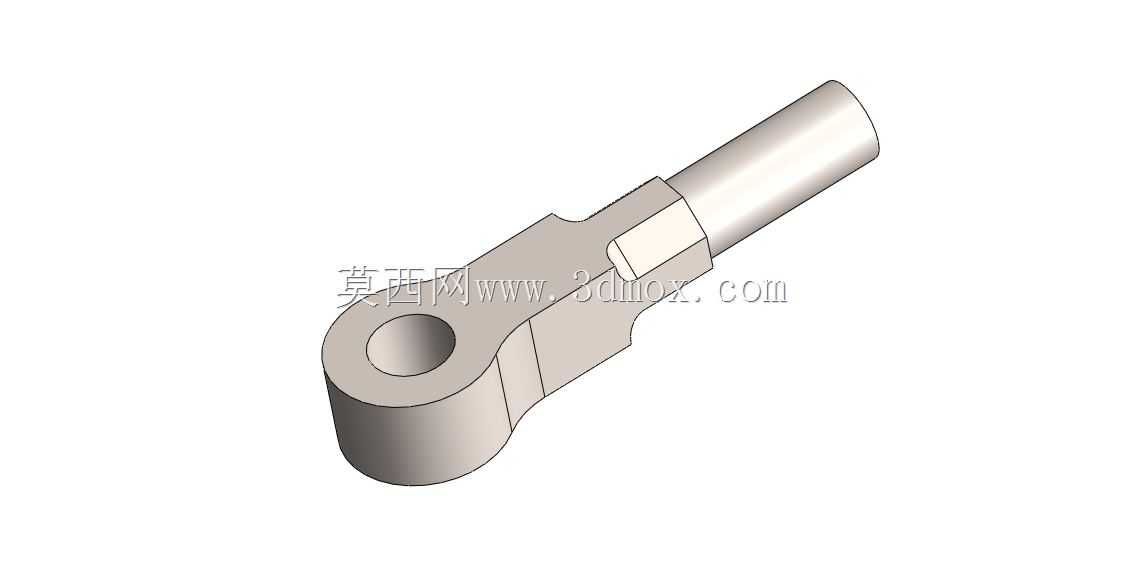

　　在各类需要实现杆系铰接传动的机械结构中，眼端是承担铰接载荷传递、保障连杆机构灵活摆动的核心连接部件，广泛应用于气动执行机构末端连接、液压油缸杆端铰接、自动化设备连杆传动组、工装夹具摆臂连接、输送线摆杆机构等场景，是实现刚性杆件之间角度自适应调整、避免传动卡滞的关键结构件。这类部件的实际用途，是在两个存在相对摆动需求的传动部件之间建立可转动的刚性连接，既能够传递轴向的拉压载荷，又可以允许连接端在一定角度范围内自由偏转，抵消安装过程中的同轴度误差，补偿设备运行过程中产生的结构形变位移，避免杆件因附加弯矩出现弯曲断裂、连接螺栓受剪失效等问题。从功能特性来看，该眼端结构采用一体化锻坯切削成型的主体结构，一端为带通孔的铰接环结构，

　　通孔内壁可根据载荷等级选配自润滑衬套或者滚针轴承，降低铰接销轴转动过程中的摩擦阻力，减少长期往复摆动带来的磨损量，延长部件的维护周期；另一端为圆柱型杆身，可根据安装需求加工外螺纹或者光杆配合锁紧螺母，实现与对应杆件的可靠固定，杆身与铰接环的过渡区域采用大圆角平滑过渡，避免应力集中导致的疲劳断裂，能够承受交变拉压载荷的长期作用。在设计思路上，该结构优先保障铰接部位的载荷承载能力，铰接环的壁厚根据额定拉压载荷的1.5倍安全系数进行核算，通孔的直径公差按照H7级精度控制，保证与铰接销轴的配合间隙处于合理范围，既不会因间隙过大产生传动冲击，也不会因间隙过小出现转动卡滞；杆身的直径与铰接环的承载能力做等强度匹配，

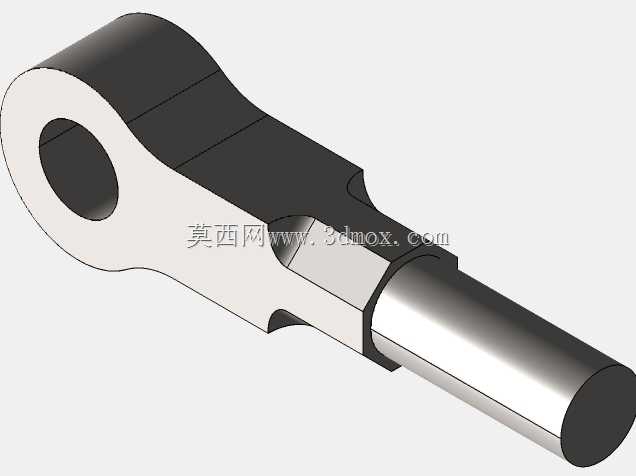

　　避免杆身强度过剩增加不必要的结构重量，同时在杆身靠近铰接环的位置加工扁位结构，方便安装时使用工具夹持锁紧，避免安装过程中杆身跟转导致的装配不到位问题。从外形尺寸与安装边界来看，该眼端的铰接环外径与通孔直径的比例控制在2.2:1，保证环壁有足够的承载厚度，杆身长度根据常用安装场景的螺纹旋合深度要求设计，预留足够的锁紧螺母安装空间，整体结构的最大外轮廓尺寸紧凑，安装时仅需要在铰接端预留对应销轴的穿装空间，杆身端可直接旋入对应杆件的内螺纹孔或者通过螺母锁紧在安装板上，不需要额外设计复杂的安装支座，能够适配狭小安装空间内的铰接传动需求。在实际选型应用中，需要根据传动链路的最大拉压载荷、摆动频率、工作环境的腐蚀等级选择对应材质的眼端部件，

　　常规工况下采用45号钢调质处理即可满足强度要求，在腐蚀环境下则需要选用不锈钢材质或者做表面镀镍防腐处理，铰接部位的销轴需要配套设置防脱卡簧或者开口销，避免设备运行过程中销轴窜出导致连接失效；装配时需要保证铰接环两侧的安装面平行度误差在允许范围内，避免铰接部位出现偏载导致衬套偏磨、销轴弯曲等问题，日常维护过程中需要定期检查铰接部位的磨损量，当衬套间隙超过设计允许值时及时更换，避免因间隙过大产生的冲击载荷损坏相邻传动部件。
