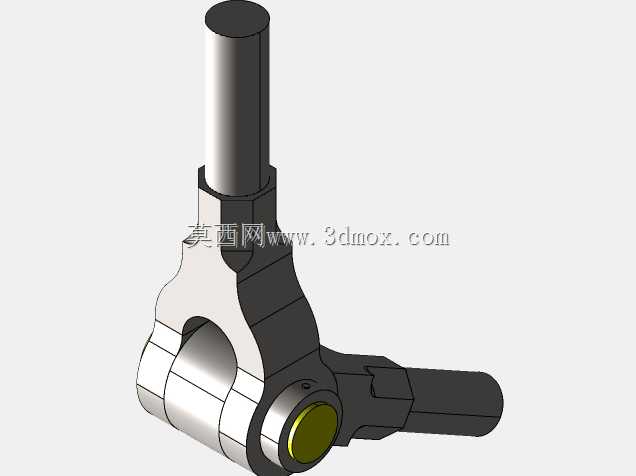

铰接式指关节传动连接构件三维结构

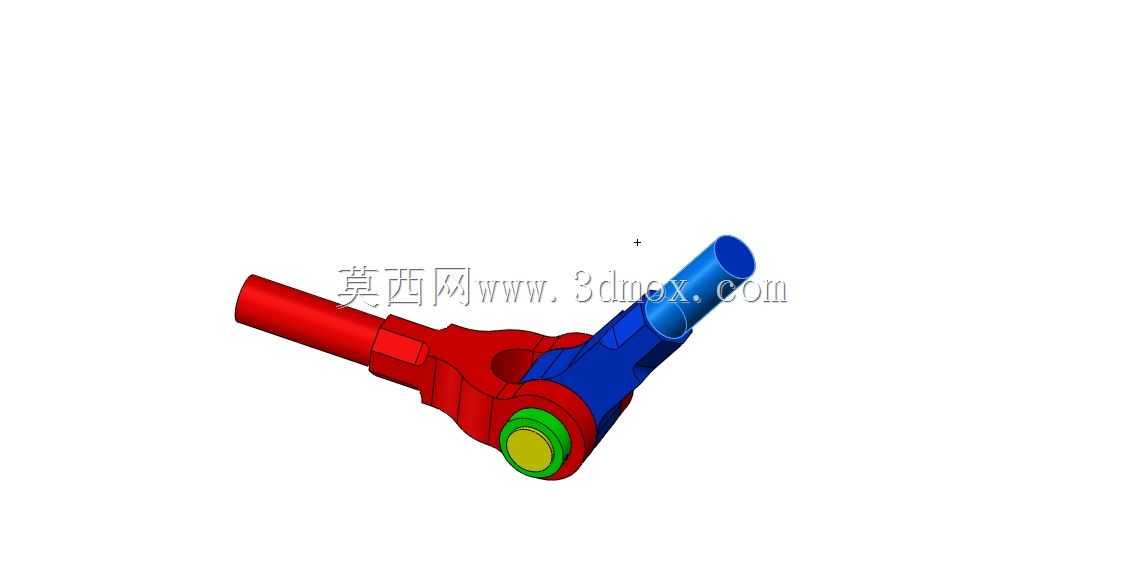

　　该铰接式指关节构件多用于仿生机械手、自动化抓取执行端的关节传动位置，是实现指节相对回转动作的核心连接载体，在工业分拣机械手、康复辅助机械指、仿生操作机器人的末端执行单元中应用广泛，承担着相邻指节间动力传递、角度限位、回转支撑的多重作用，其结构合理性直接决定了机械指的动作灵活性、负载承受能力与重复定位精度。从结构设计逻辑来看，构件分为两个相互铰接的主体段，红色段为固定连接端，端部设置圆柱插接结构，可与指节的驱动臂或支撑臂过盈配合装配，插接段的直径与长度匹配常规小型机械指的型材安装孔径，装配后无需额外焊接即可传递周向扭矩，避免铰接部位受径向载荷时出现连接松脱；蓝色段为活动回转端，同样设置圆柱插接接口，与末端指节构件连接，

　　两段的铰接位置采用销轴贯穿式连接，铰接处设置环形耐磨衬套，衬套采用自润滑材质，可在长期往复回转过程中降低接触面磨损，减少关节回转间隙，保证动作传递的一致性。铰接部位的绿色环形结构为轴向限位挡圈，装配后卡入销轴的环形卡槽内，可限制两个铰接段的轴向窜动，同时预留0.02-0.05mm的轴向间隙，避免回转过程中出现卡滞，该间隙值经过反复校核，既不会因间隙过大导致指节动作出现晃动偏差，也不会因间隙过小造成接触面摩擦阻力过大，增加驱动端的负载损耗。从安装边界来看，构件整体回转角度范围为0-90度，完全匹配人类手指指关节的自然弯曲行程，铰接处的侧面设置有限位凸台，当回转角度达到设计最大值时，两个主体段的凸台端面相互贴合，实现机械硬限位，

　　无需额外设置位置检测开关即可避免关节过转损坏驱动结构，该限位结构的接触面经过倒角处理，可减少硬接触时的应力集中，提升构件的抗冲击寿命。在实际应用场景中，该指关节构件可适配气动驱动、腱绳驱动、微型伺服电机驱动等多种驱动形式，固定端与活动端的插接接口均采用标准化直径设计，可直接与市面上常规的小型机械指型材、3D打印指节构件适配，无需二次加工即可完成装配；铰接部位的销轴采用可拆卸设计，维护时只需拔出销轴即可更换耐磨衬套或拆解两段构件，降低后期运维的拆装难度。设计过程中针对铰接部位的受力情况做了有限元校核，当指端承受5kg抓取负载时，铰接销轴的最大剪切应力远低于材料许用应力值，构件主体的最大变形量控制在0.01mm以内，可满足常规工业分拣、

　　轻负载操作的使用需求；构件表面的棱角均做了R0.5-R1mm的圆角处理，既避免装配过程中锐边划伤操作人员，也可减少应力集中点，提升构件的疲劳强度。在仿生机械手的装配体系中，该指关节构件可作为基础指节连接单元，根据不同的手指长度需求搭配不同长度的指节臂构件，组合成两指、三指等多关节机械指结构，适配不同的抓取尺寸范围；铰接处的转动阻尼可通过调整销轴的锁紧螺母预紧力进行微调，匹配不同驱动形式的阻力需求，当采用腱绳驱动时可适当调小预紧力降低回转阻力，当采用直连驱动时可适当调大预紧力提升关节刚性，减少动作过程中的振动偏差。
