弯管式法兰安装传感连接基座结构

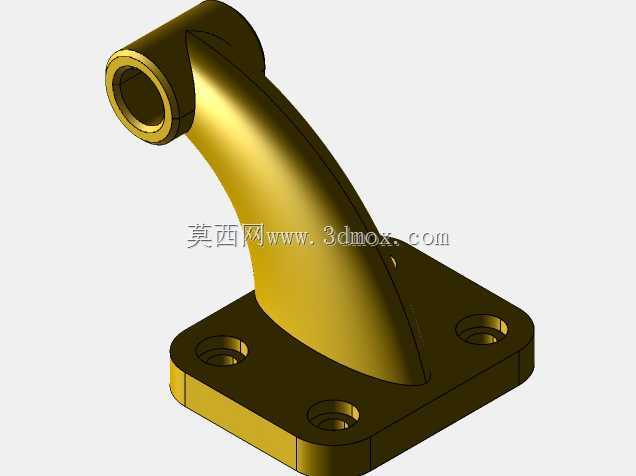

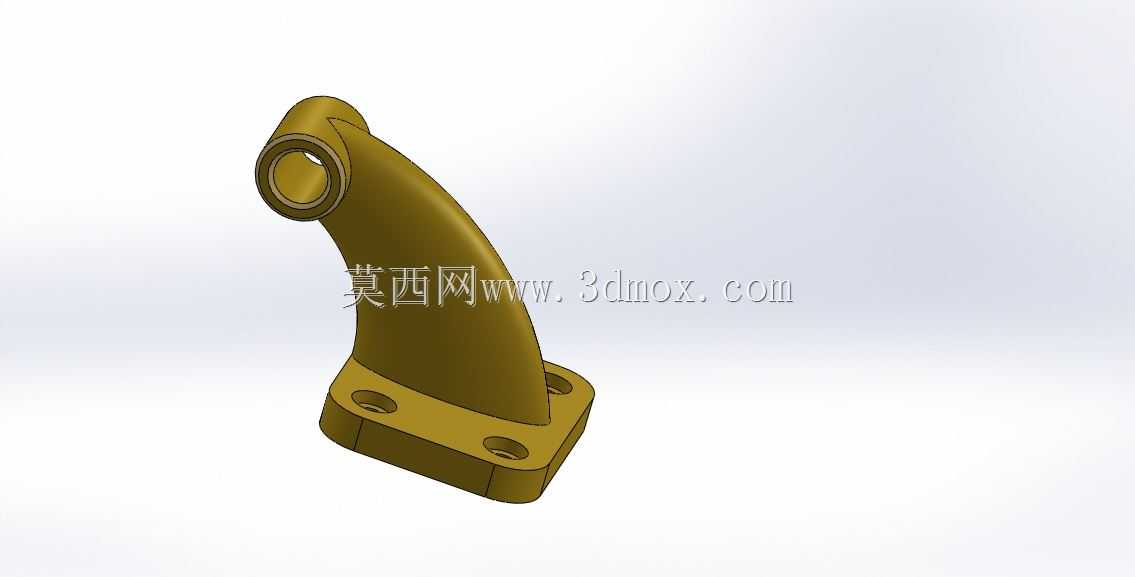

　　在流体管路的压力、流量传感检测场景中，这类弯管式法兰安装基座是传感单元与主管路衔接的核心承载零件，日常多应用在工业液压站、润滑系统、中小型工艺流体输送管线的测点位置，作用是为传感检测元件提供符合安装同轴度要求的固定接口，同时改变流体引出方向，避开管线周边的密集布线、相邻阀组的安装干涉，让传感元件的接线、后期校准操作拥有足够的操作空间。从结构设计逻辑来看，整个零件采用一体化弯臂式结构，底部为方形法兰安装面，法兰上均匀分布四个安装通孔，孔位的中心距严格匹配常规工业管路测点的预留安装孔标准，安装时可通过螺栓直接固定在管线侧壁的预留凸台上，法兰与管路贴合面预留了密封槽安装位，能够适配O型圈或者平垫片的静密封需求，避免流体从安装结合面渗漏。

　　弯臂部分采用平滑圆弧过渡的流道设计，没有直角转折的死角，一方面可以降低流体流经基座时的局部压损，避免介质在转折位置滞留沉积，对于带有微小固体颗粒的润滑介质、冷却介质来说，这种平滑流道能减少颗粒堆积堵塞引压孔的概率；另一方面圆弧过渡的结构也能降低流体压力脉动对基座根部的冲击，避免长期受交变载荷作用出现应力集中开裂的问题。弯臂顶端的接口为标准圆柱内孔接口，内孔的尺寸公差按照传感元件的安装配合要求设计，能够直接拧入或者插入对应规格的传感检测探头，接口端面同样预留了密封结构位置，保证传感元件安装后的整体密封性。从安装边界来看，底部方形法兰的轮廓尺寸控制在常规测点安装位的允许范围内，不会超出管线周边的安装避让空间，弯臂的弯曲角度经过测算，

　　顶端接口的中心高度刚好避开法兰安装螺栓的操作空间，后期拆装传感元件时不需要拆卸周边的其他管路附件，直接在接口位置就能完成探头的更换与校准。在建模过程中，整个零件的壁厚采用均匀化设计，除了法兰安装面和顶端接口位置做了局部加厚来提升连接强度外，弯臂主体的壁厚保持一致，既可以满足承压工况下的强度要求，避免压力过高出现管壁变形，也能控制零件整体重量，减少安装后对管线侧壁的附加载荷。法兰上的安装孔采用沉孔设计，螺栓安装后头部不会突出法兰表面，避免安装时螺栓与管线表面的其他结构产生剐蹭，同时沉孔的深度也保证了螺栓拧紧后有足够的螺纹啮合长度，不会出现连接松动的问题。流道内壁的粗糙度要求按照流体输送零件的常规标准设定，能够减少流体流动时的阻力，

　　也能避免粗糙内壁残留介质造成的测量误差。这类基座在实际选型时，需要匹配对应管线的公称压力、介质特性来调整材质和壁厚参数，比如用于高压液压系统时可选用合金钢材质并做表面淬火处理，用于普通水基介质管路时可选用工程塑料或者铜合金材质降低成本，不同应用场景下只需要调整对应位置的尺寸参数，整体的弯臂加法兰的结构形式不需要做大的改动，具备较强的场景适配性。在装配环节，安装前需要清理法兰结合面的毛刺和杂物，保证密封面平整无磕碰，螺栓拧紧时采用对角分次拧紧的方式，避免法兰受力不均出现倾斜导致密封失效，顶端接口安装传感元件时，需要在螺纹配合位置缠绕生料带或者加装密封垫，保证接口位置的密封性，避免流体渗漏影响测量精度。日常运维过程中，只需要定期检查法兰连接螺栓的预紧力，查看接口位置有没有渗漏痕迹即可，不需要频繁拆解整个基座，维护成本较低。
