面向入门者的SolidWorks热模拟仿真案例

　　本次热模拟仿真案例针对带密集柱状阵列的圆柱类结构开展，这类结构常见于温度传感阵列集成模块、小功率散热组件的前期方案验证环节，在工业现场的多点位温度采集、狭小空间热源分布监测场景中应用广泛。做这类仿真的核心目的，是在实物打样前提前预判结构不同位置的温度梯度分布，避免局部过热导致的传感元件精度漂移、结构件热变形超差问题，尤其是柱状阵列排布的结构，柱体间隙的空气流动、柱根与基座的接触热阻都会直接影响整体热分布结果，入门阶段很容易忽略这些边界条件的设置。

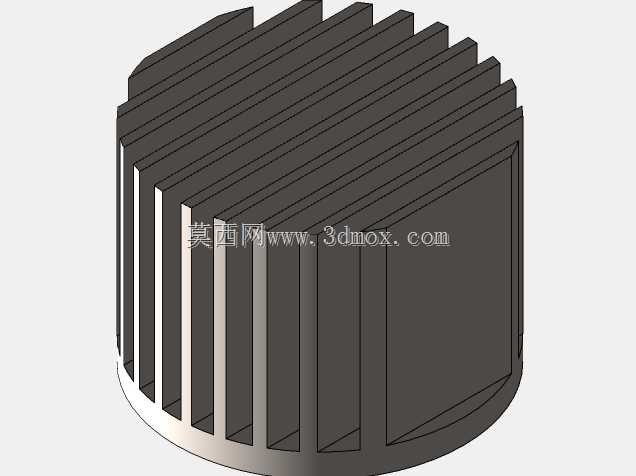

　　从结构设计思路来看，该模型采用圆柱基座加等间距竖直柱状阵列的布局，柱体沿基座圆周方向均匀排布，柱体根部与基座做一体化连接处理，减少装配接触带来的热阻计算误差；柱体顶端做微小倒角处理，既符合实际加工的工艺要求，也能避免仿真计算中尖锐棱角带来的网格畸变问题。建模过程中先绘制基座的圆形截面草图，拉伸指定高度形成基座实体，再绘制单个柱体的截面轮廓，拉伸至设计高度后通过圆周阵列命令完成所有柱体的排布，阵列时严格控制柱体之间的间隙尺寸，保证间隙值满足自然对流的空间要求，不会因为间隙过小导致空气域划分时出现网格质量过低的问题。

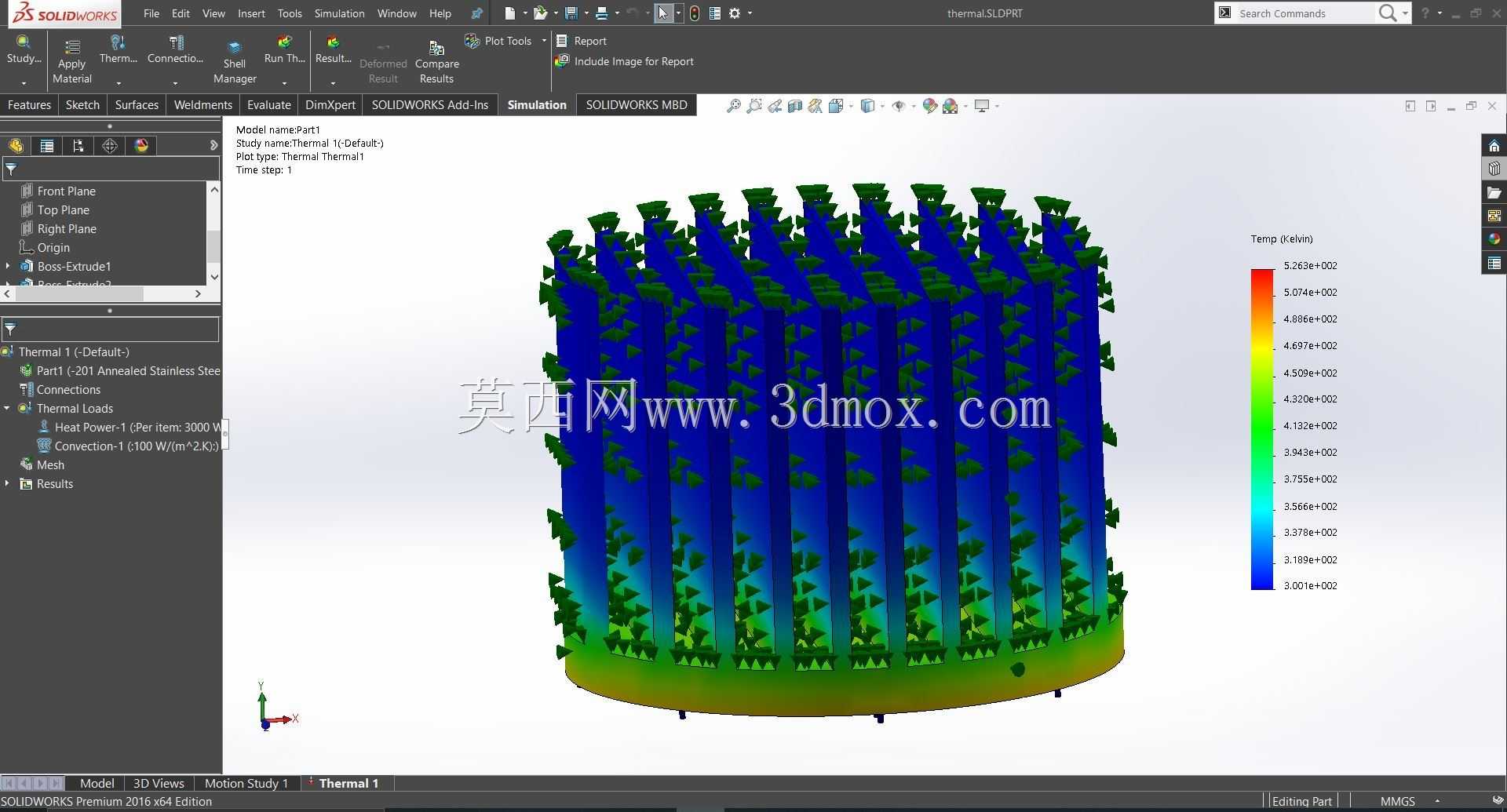

　　在仿真边界设置上，首先给基座底部施加固定温度边界，模拟实际安装面的恒温工况，柱体所有外表面设置对流换热边界，根据实际使用环境的空气流速设置对应的对流换热系数，柱体与基座的连接部位默认绑定接触，不设置接触热阻以简化入门阶段的计算复杂度。网格划分时对柱体表面、柱根连接位置做网格加密处理，基座主体部分采用稍大的网格尺寸，平衡计算精度与计算效率，适合入门者熟悉热仿真的基本流程，不需要过高的硬件配置就能完成计算。

　　从安装边界来看，该类结构的基座底部预留了安装定位孔，安装时通过螺栓固定在待测热源的表面，安装面需要涂抹导热硅脂降低接触热阻，保证温度传导的准确性；整体结构的径向尺寸控制在常规温度传感模块的安装范围内，轴向高度不会超出周边设备的安全间隙，不需要额外调整周边设备的布局就能完成加装。柱体的排布密度经过前期测算，既保证足够的温度采集点位密度，也不会因为柱体过密导致积热问题，每个柱体顶端都预留了传感元件的安装位置，后续可以直接在对应位置添加温度探针，获取不同高度位置的温度数据。

　　做这类入门级热仿真练习时，需要重点关注温度场的分布规律，比如柱体从根部到顶端的温度衰减趋势、不同圆周位置柱体的温度差异、基座边缘与中心位置的温度差，这些数据可以直接指导后续的结构优化，比如调整柱体的直径、高度、阵列间距，或是在基座内部添加导热通道强化均温效果。对于刚接触热仿真的结构设计人员来说，这类规则排布的结构案例可以快速熟悉热仿真的基本操作流程，掌握材料热属性赋值、边界条件添加、网格划分、结果后处理的全流程操作，为后续复杂结构的热分析打下基础，避免直接上手复杂模型时因为操作不熟练出现边界设置错误、网格质量不合格导致的计算不收敛问题。
