双槽带轮皮带传动结构三维建模

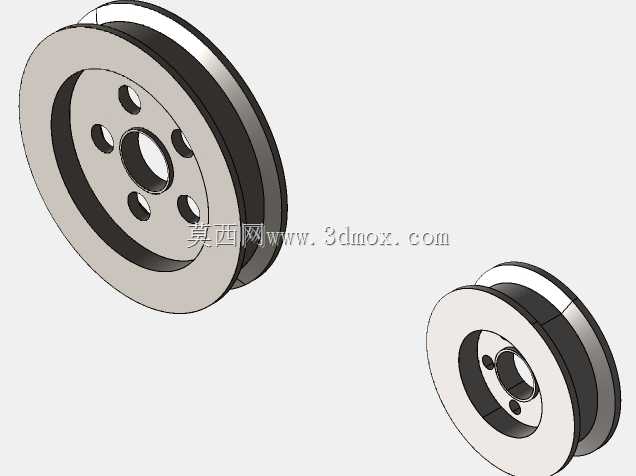

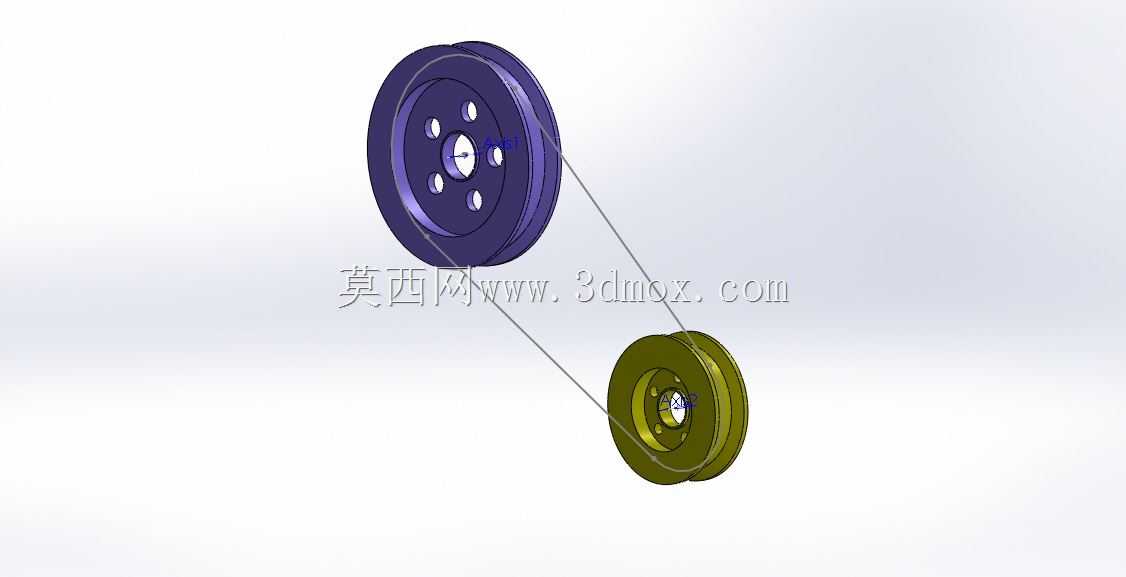

　　这套皮带传动结构是机械传动系统中极为常见的绕性传动方案，区别于齿轮啮合的刚性传动，皮带传动依靠带体与带轮轮槽间的摩擦力实现动力传递，自身具备缓冲吸振的特性，在中小功率传动、中心距较大的传动布局场景中应用极广，从小型轻工输送设备、台式加工机具，到常规自动化产线的动力分流结构，都能见到这类传动结构的身影。设计这套结构时，首先要匹配传动功率需求选定皮带的截面规格，不同截面的皮带适配的带轮轮槽角度、槽深都有明确的工程边界，图中大小两个带轮的轮槽都做了对应角度的斜面加工，保证皮带嵌入轮槽后能有足够的接触面积，避免传动过程中出现打滑丢转的问题。大带轮的轮辐位置做了均匀分布的减重孔设计，这不是单纯为了减少材料用量，

　　更重要的是降低带轮高速旋转时的转动惯量，减少启停阶段的动力冲击，同时减重孔也能作为动平衡校正的工艺孔，方便加工完成后对带轮做动平衡调校，避免高速运转时出现径向跳动。小带轮的包角是这套传动结构设计时的核心校核参数，包角过小会直接导致摩擦力不足、传动效率下降，因此布局时要严格控制两带轮的中心距范围，中心距过大会导致皮带运行时出现上下拍振，中心距过小则会让小带轮包角达不到传动要求，同时还要预留皮带张紧的调整空间，不管是采用张紧轮结构还是电机安装位的腰型孔调整，都要在安装边界上预留足够的调整余量。带轮的内孔是和传动轴配合的核心安装面，设计时要根据传递扭矩的大小选定配合公差，常规传动场景下选用过渡配合即可，搭配键槽实现周向固定，

　　避免带轮和轴之间出现相对转动。皮带本身的张紧力也需要控制在合理区间，张紧力过大会加剧皮带和带轮的磨损，同时会增大传动轴的径向载荷，加剧轴承的磨损，缩短支撑部件的使用寿命；张紧力过小则会出现打滑，不仅传动效率下降，还会导致皮带快速发热老化。这套结构在实际安装时，必须保证两个带轮的端面处于同一平面，一旦出现带轮偏斜，皮带会在运行过程中持续受到侧向力，极易出现皮带跑偏、过早磨损断裂的问题，安装时通常会用直尺靠在两个带轮的端面，通过调整安装座的位置校正对齐度。日常运维中，这类传动结构不需要复杂的润滑维护，只需要定期检查皮带的张紧度和表面磨损情况，出现皮带开裂、拉长松弛的情况及时更换即可，相比齿轮、链条传动，它的运维成本更低，运行噪音更小，

　　还能在设备出现过载时通过皮带打滑保护后端的动力部件和执行机构，避免过载导致的核心零部件损坏。在布局多轴传动的设备时，这类皮带传动还能实现单动力输入带动多个从动轴同步运转，只需要在主动轮和不同从动轮之间布置对应规格的皮带即可，不需要复杂的齿轮系排布，能大幅简化设备的整体结构，降低设计和加工成本。需要注意的是，这类开式皮带传动不适合在有大量油污、粉尘的恶劣环境下长期运行，油污会导致皮带摩擦力下降，硬质粉尘会嵌入皮带和轮槽之间，加剧带体和轮槽的磨损，如果必须在这类场景使用，需要给传动结构加装密封防护罩，同时定期清理轮槽内的杂物，保证传动接触面的清洁。
