带复位弹簧的凸轮从动联动机构

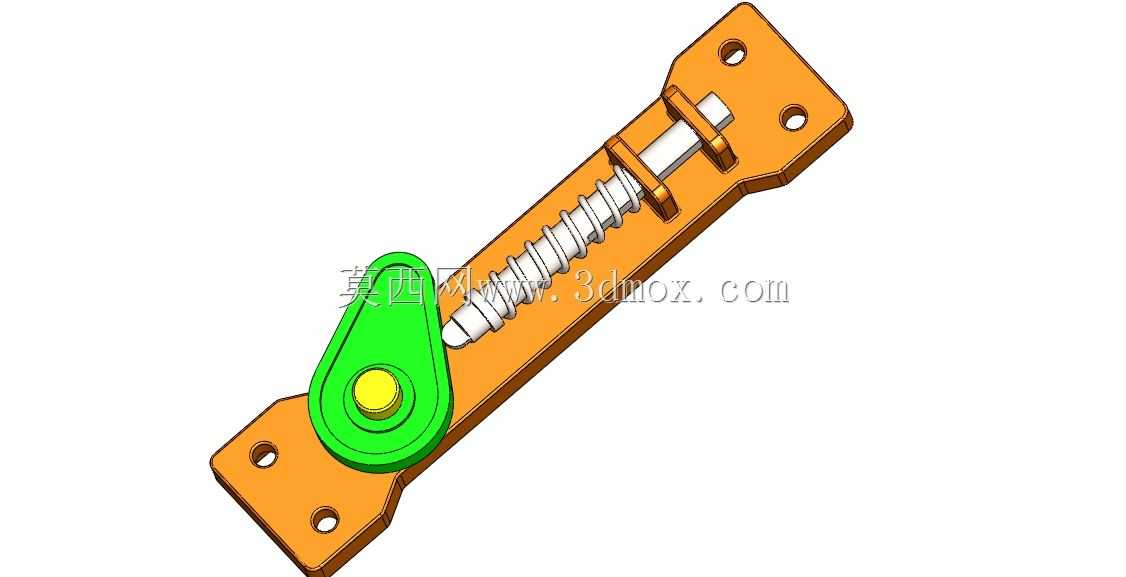

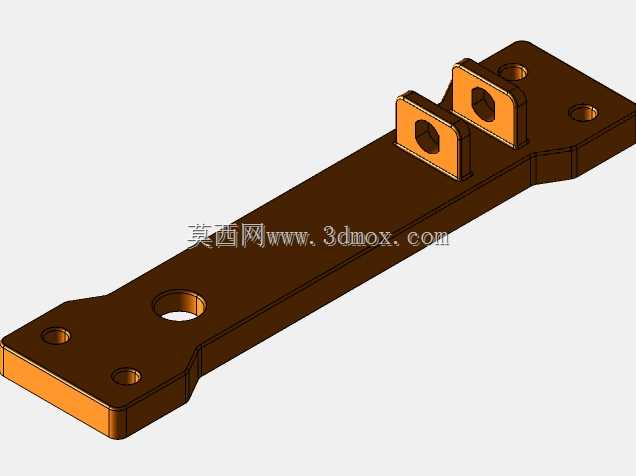

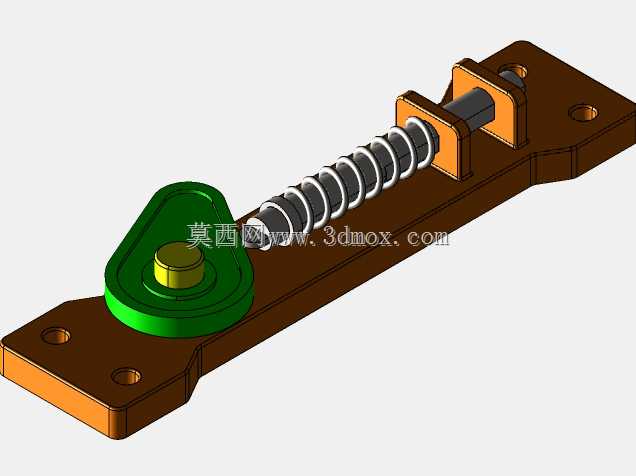

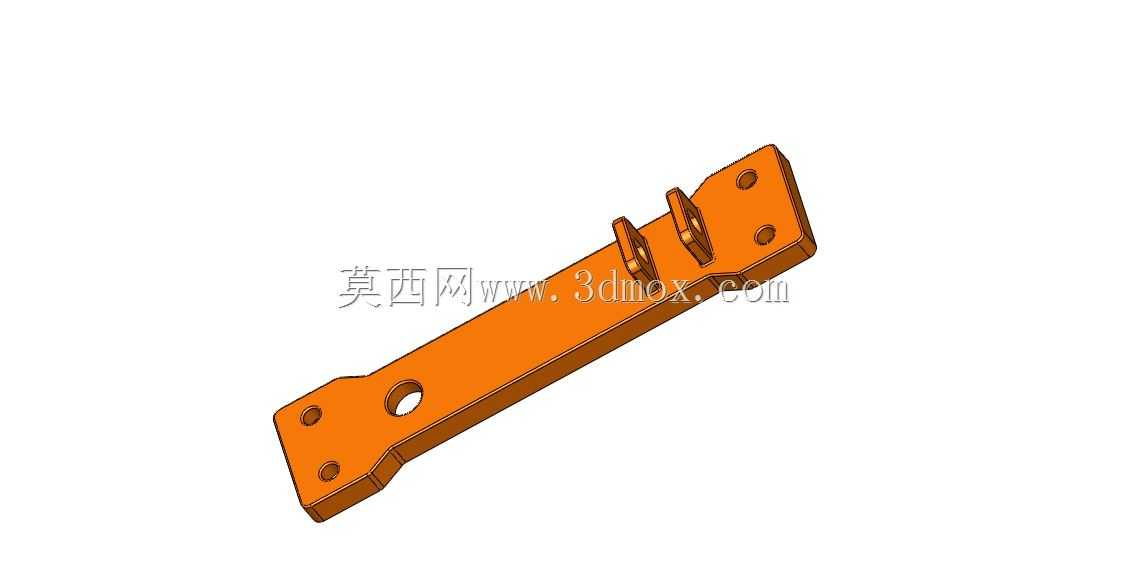

　　这套凸轮从动联动结构，常被集成在轻工包装、小型自动化送料、纺织机械的间歇动作工位里，用来把凸轮的连续回转运动，转化为从动件的定行程直线往复动作，相比气缸直推的方案，它能靠凸轮轮廓线预设好固定的运动时序，不用额外编写动作程序，在纯机械控制的老款设备或者高可靠性要求的工位里，故障率比气动元件低不少。从结构组成来看，橙色的长条形安装底板是整个机构的承载基座，底板两端做了带安装孔的折边，四个通孔的孔位是按照常见的工业铝型材安装间距设计的，安装时可以直接用内六角螺栓固定在型材机架上，不需要额外做转接板，底板的宽度控制在32mm，整体长度在180mm左右，安装时预留的周边安全间隙不小于10mm就能避免和周边构件发生运动干涉。

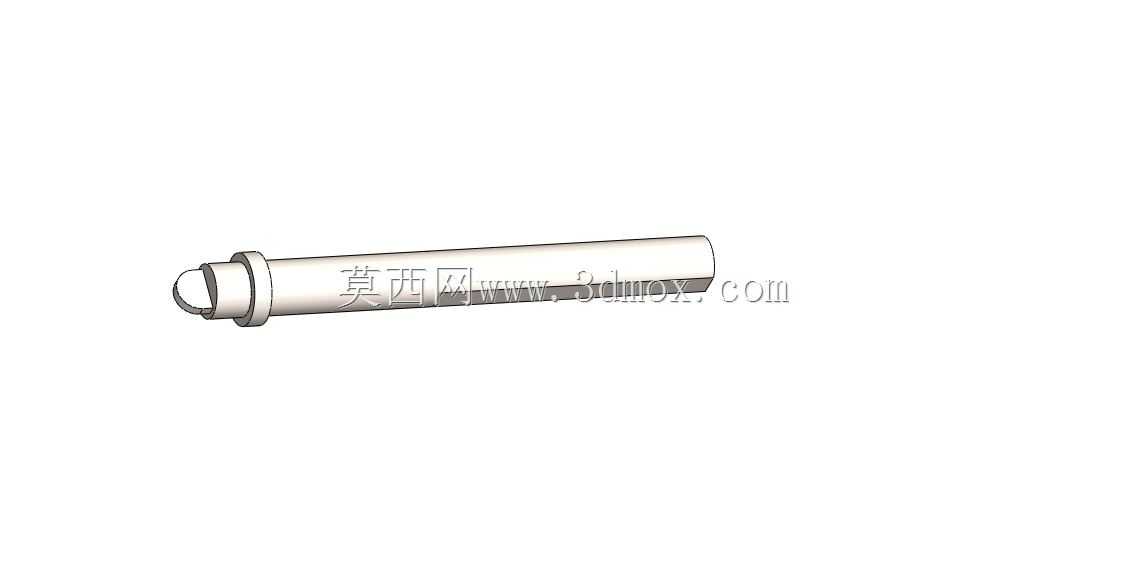

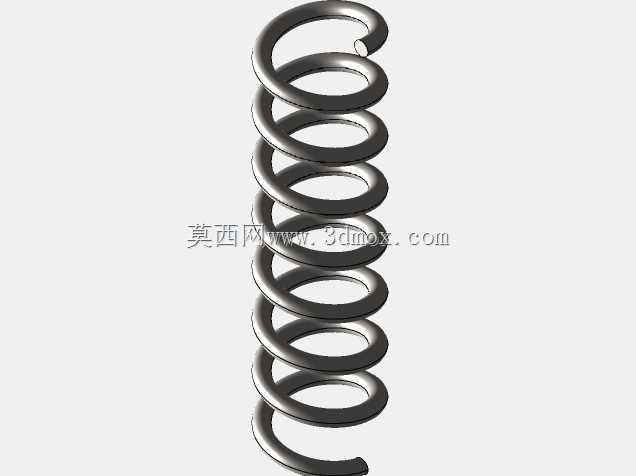

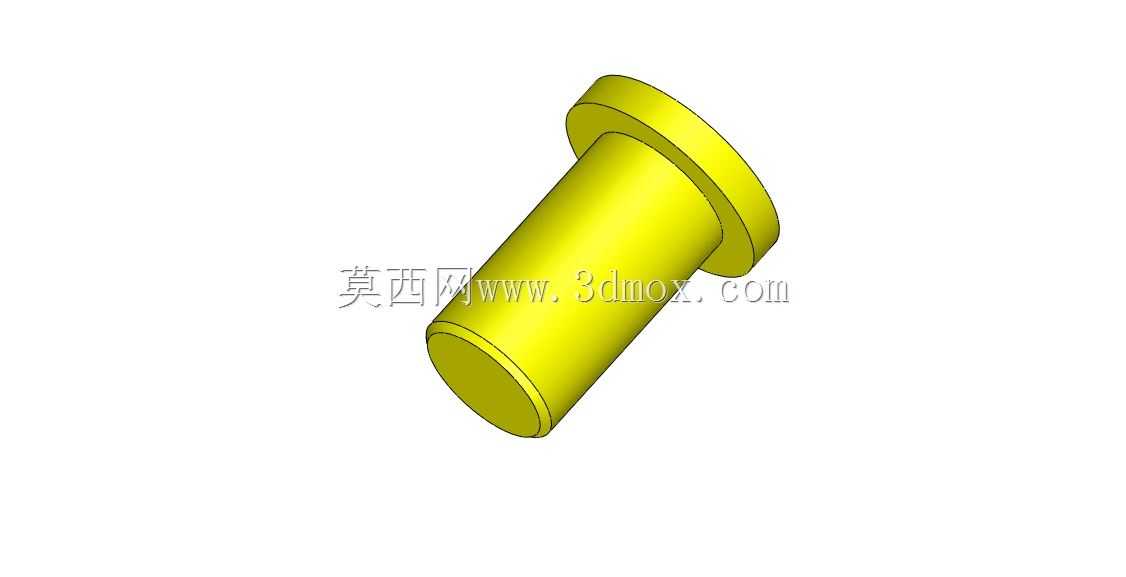

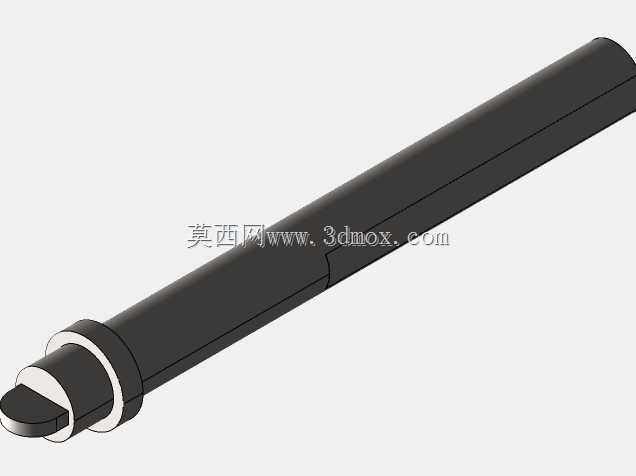

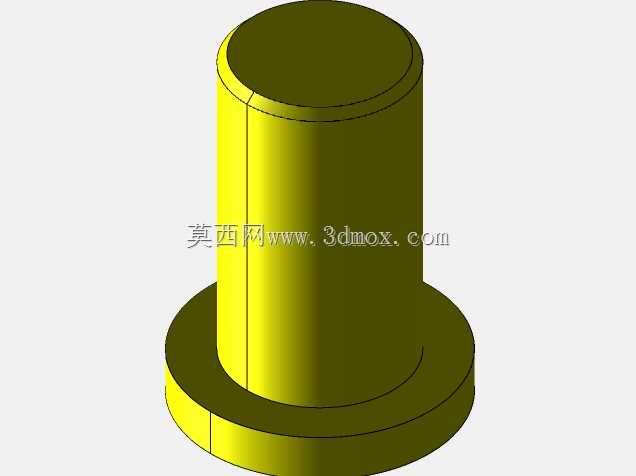

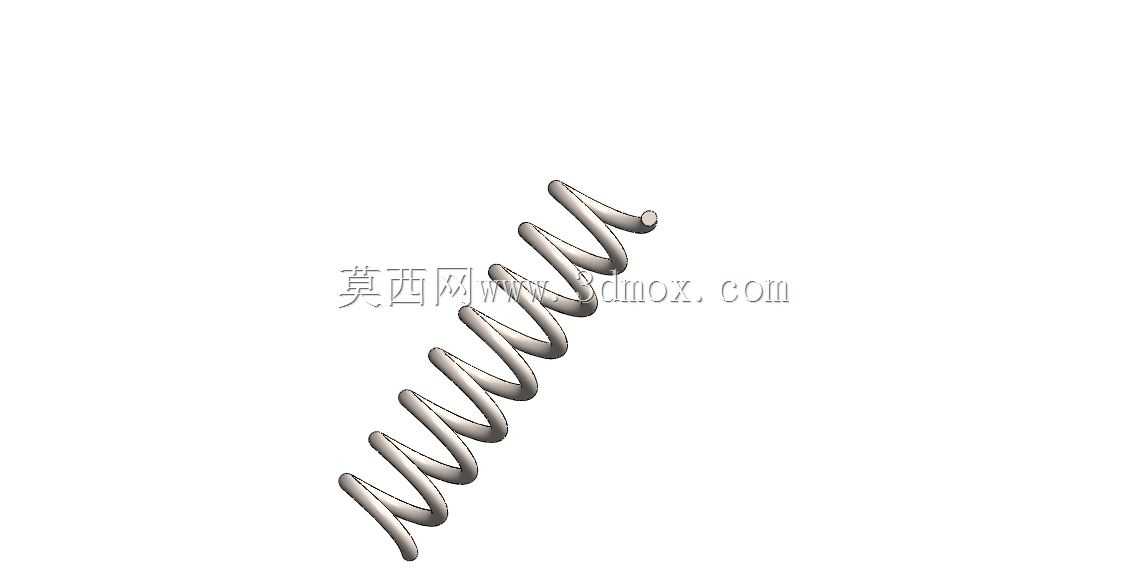

　　底板上加工有两道平行的导向凸台，用来给滑动的白色从动推杆做径向限位，推杆和凸台的配合间隙控制在0.05mm到0.1mm之间，既保证滑动顺畅不会卡滞，又能避免推杆往复运动时出现径向窜动，影响动作精度。套在推杆上的圆柱螺旋压缩弹簧是复位构件，弹簧的两端分别抵靠在底板的固定挡块和推杆的轴肩上，当凸轮转动推动推杆向外伸出完成工位动作后，弹簧的回弹力会把推杆拉回初始位置，不需要额外设置复位驱动，弹簧的预压缩量在装配时可以通过调整挡块的固定位置来微调，保证复位动作干脆，不会出现推杆停在半程的情况。绿色的凸轮构件通过底部的销轴固定在底板一端的安装座上，销轴和凸轮的安装孔之间配有自润滑铜套，长时间回转也不会出现过度磨损，

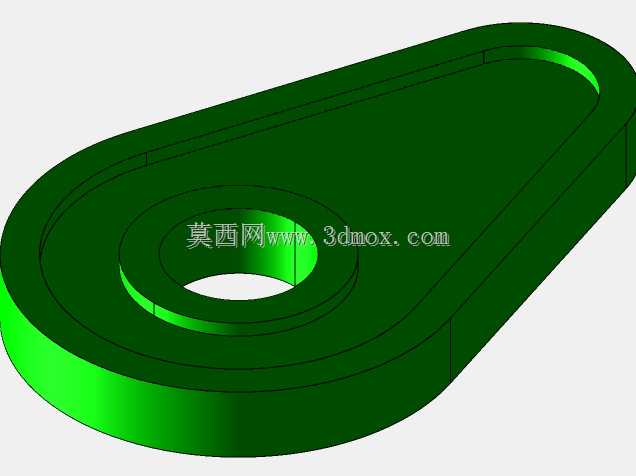

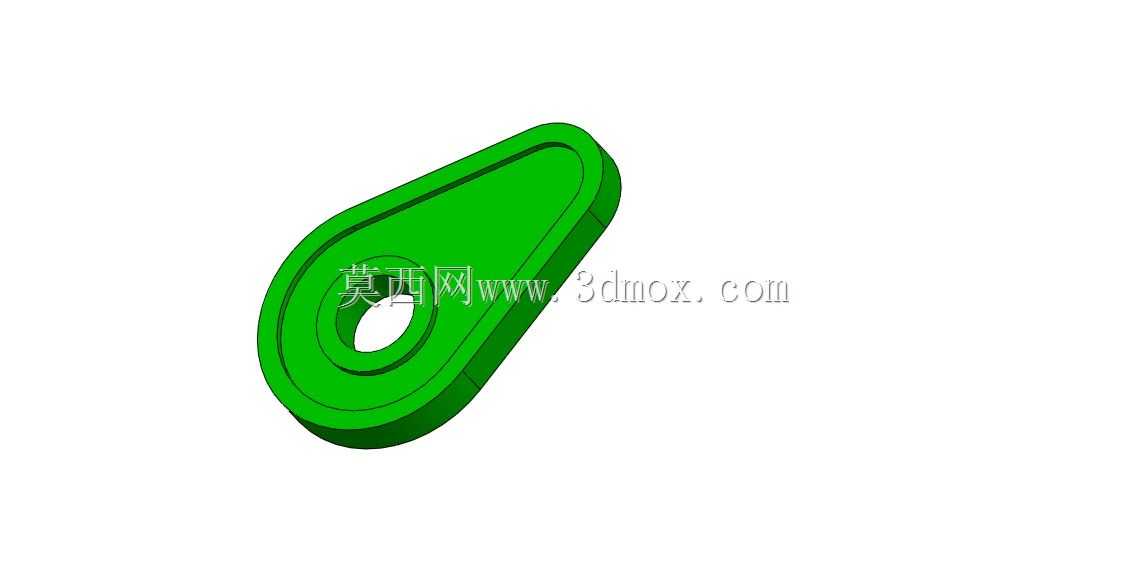

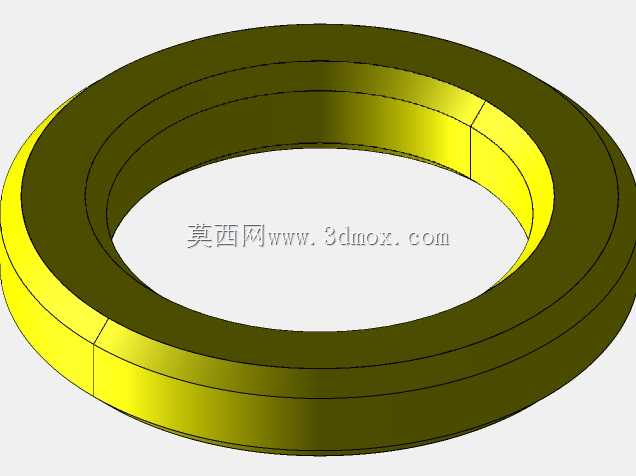

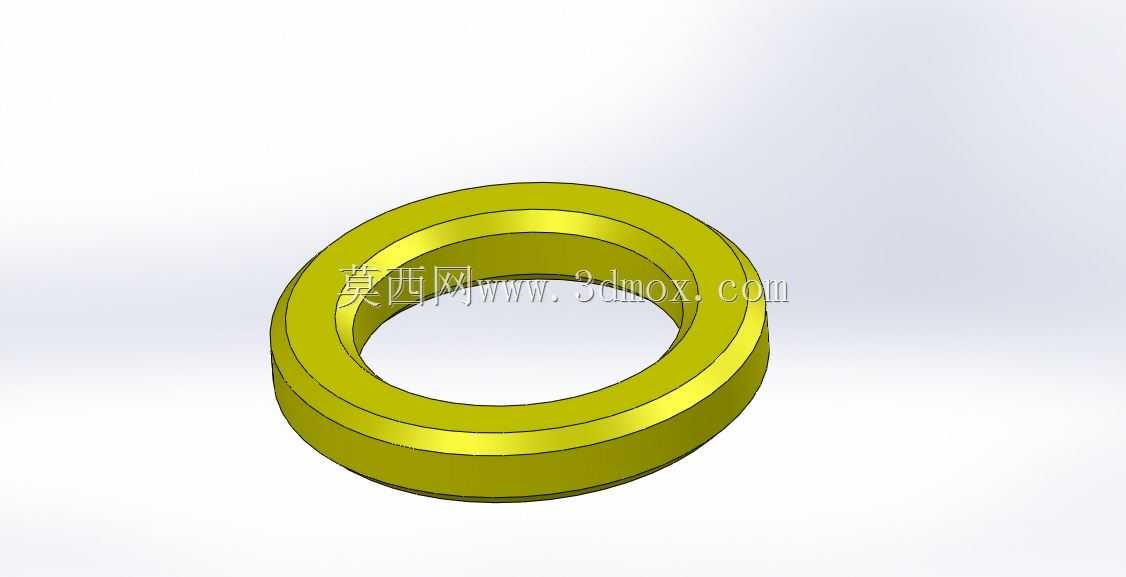

　　凸轮的轮廓线是按照等加速等减速运动规律设计的，启动和停止阶段的冲击很小，不会因为刚性冲击导致构件松动，凸轮中心的黄色轴孔是动力输入位，可以直接连接小型减速电机的输出轴，也可以通过同步轮和设备的主传动轴联动，不需要额外配置大扭矩的驱动元件。设计这套结构的时候，首先要确定的是从动件的工作行程，这套结构的推杆有效行程是20mm，能覆盖大部分小型工位的推料、压合、卡位动作需求；其次要考虑凸轮的压力角，整个工作段的最大压力角控制在30度以内，避免出现自锁导致电机堵转；最后要兼顾装配的便捷性，所有零件都采用螺栓固定，没有焊接或者铆接的不可拆结构，后期维护更换弹簧或者凸轮的时候，不用把整个机构从机架上拆下来，

　　只需要松开对应的固定螺栓就能完成零件替换。在实际应用场景里，这类结构常用来做小型零件的分料推送，比如螺丝、小塑胶件的上料工位，凸轮每转一圈，推杆就完成一次伸出推料、缩回等待的循环，动作节奏完全和凸轮转速绑定，只要电机转速稳定，送料的节拍误差能控制在0.1秒以内，比光电传感器配合气缸的方案抗干扰能力更强，在车间有油污、粉尘的环境里也能稳定运行，不会因为传感器表面沾污出现误动作。另外这套结构的所有外露棱角都做了R1.5的倒角处理，装配的时候不会划伤操作人员的手，底板和凸轮、推杆的材质都可以根据使用场景更换，普通工况下用POM或者ABS材质就能满足强度要求，有耐磨需求的工位可以换成铝合金或者不锈钢材质，不需要修改整体的安装尺寸，互换性很强。
