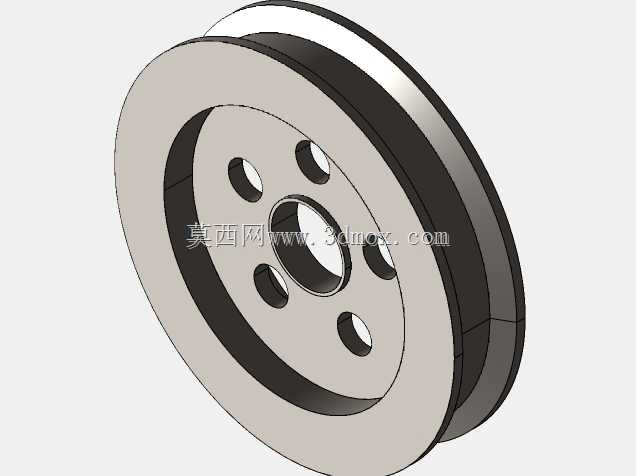

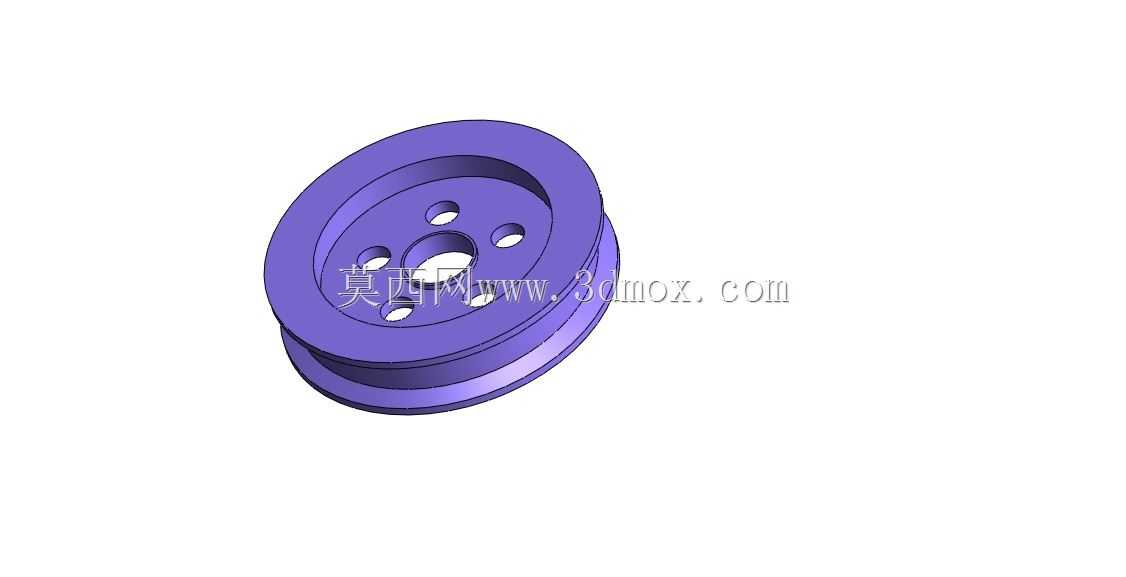

在轻工输送、小型自动化传动、精密检测设备的动力传递环节,这类双槽式带轮是非常常见的动力中转部件,区别于单槽带轮仅能实现单路动力输出的局限,双槽结构可以同时驱动两路独立的传动负载,在空间紧凑的设备内部,不需要额外增加动力源输出轴的拓展结构,就能完成两个并行执行端的同步动力输送,大幅压缩传动单元的安装占用空间。从结构设计逻辑来看,轮体采用整体式加工成型思路,主体为圆盘式基座,中心设置贯通的轴孔,用于和动力输出轴配合传递扭矩,轴孔周边均匀分布六个贯通安装孔,这类孔位一方面可以用于穿设紧固螺钉,实现带轮与轴端法兰的刚性连接,避免带轮在高速运转时出现轴向窜动,另一方面也能在部分轻量化应用场景下,通过孔位去除部分轮体材料,
降低带轮自身的转动惯量,减少动力源启动瞬间的扭矩损耗。轮缘位置设置两道平行的环形带槽,槽型截面适配圆弧齿同步带或者平型传动带,槽壁的倾斜角度经过匹配设计,既可以保证传动带嵌入后有足够的接触摩擦力,避免传动过程中出现打滑丢转的问题,也能在带体运转出现小幅偏移时,通过槽壁的导向作用让带体自动回正,减少带体的偏磨损耗,延长传动带的实际使用寿命。从安装边界的角度考量,这类带轮的轴向厚度控制在适配常规窄型传动带的宽度范围,径向尺寸根据传动比需求匹配设计,安装时需要保证带轮的端面与动力轴的轴线保持垂直,误差控制在机械设计常规的形位公差范围内,否则会导致传动带在运转过程中持续受到侧向力,出现带体边缘快速磨损、运转噪音增大的问题。
轮体的台阶式外缘结构,除了容纳传动带的槽位之外,外侧的凸缘可以起到物理限位作用,防止传动带在负载突变、设备启停冲击的情况下从槽位中脱出,不需要额外加装带轮挡片,简化了传动组件的装配流程。在实际应用场景中,这类带轮常被用在小型物料分拣设备的输送辊驱动、检测仪器的进给机构传动、小型包装设备的膜料输送单元中,相比齿轮传动结构,带轮传动本身具备一定的过载缓冲能力,当负载端出现瞬间卡滞时,传动带可以通过小幅打滑卸除冲击载荷,避免动力源或者后端传动零件因为刚性冲击出现断裂损坏。设计过程中,轮体的各部位壁厚做了均匀化处理,避免加工或者注塑成型过程中因为壁厚不均出现内部应力集中,导致轮体在高速运转时出现开裂变形的问题,
中心轴孔的公差带选用过渡配合区间,既可以保证装配时的同轴度精度,也方便后期维护时的拆卸更换,不需要借助大型拉马工具就能完成带轮的拆装作业。六个安装孔的分布圆直径经过匹配计算,避开了轮体的应力集中区域,紧固螺钉锁紧时的压紧力可以均匀分布在轴端接触面上,不会因为局部压紧力过大导致轮体出现形变,影响带槽的形位精度。在传动参数匹配上,双槽的槽径保持一致,保证两路输出的线速度完全同步,适合应用在需要两个执行端保持同速运转的场景,比如平行输送线的双辊驱动、对向进给的机构传动等场景,不需要额外增加同步齿轮或者其他同步结构,就能实现稳定的同速动力传递。轮体的表面没有多余的凸起结构,整体轮廓圆滑过渡,运转过程中不会出现勾挂周边管线、零件的风险,满足设备内部传动组件的安全防护要求,即使在没有额外安装传动护罩的半开放设备结构中,也能保证运转的安全性。
