带安装孔槽型导向滑轮结构设计

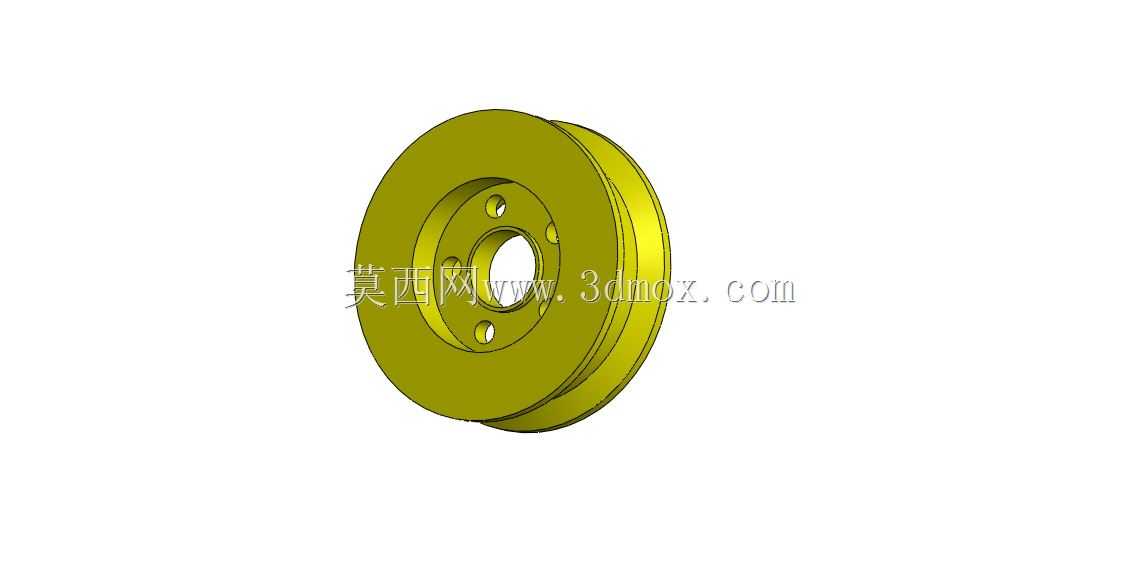

　　这类带安装定位孔的槽型滑轮，常应用在需要对柔性传动件做径向导向、张紧支撑的设备场景中，比如小型线缆牵引设备、纺织机械的纱线导向工位、自动化输送线的皮带张紧端、小型起重装置的钢丝绳导向节点，也可用于传感器拉线位移机构的走线导向，避免柔性件在往复运动过程中出现跑偏、脱槽、过度磨损的问题。从结构设计逻辑来看，轮体采用单轮缘深槽结构，槽面做圆弧过渡处理，能够适配不同直径的圆截面柔性件，槽壁的倾斜角度经过匹配计算，既可以保证柔性件在槽内有足够的贴合面积，降低接触应力，又能避免柔性件在偏角运行时与槽壁发生卡滞。轮体中心的通孔为轴系安装位，孔的公差带按照间隙配合设计，能够适配标准的销轴或者滚动轴承内圈安装，保证轮体转动时的同轴度，

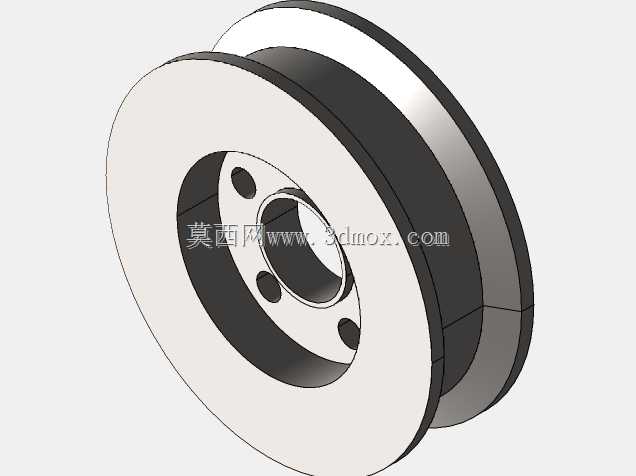

　　减少径向跳动带来的传动抖动。围绕中心孔均匀分布的三个小孔为安装定位孔，可直接通过螺栓将滑轮与配套的安装支架、轴承座或者转动轴端法兰做刚性连接，不需要额外设计定位键或者抱紧结构，大幅简化安装端的结构设计，降低装配复杂度。轮体背面的环形沉槽做了减重设计，在保证轮体整体结构强度、满足槽部受力要求的前提下，去除了非受力区域的多余材料，既降低了轮体自身的转动惯量，让滑轮在高速往复转动时响应更灵敏，也减少了材料消耗，控制零件的整体重量。设计过程中需要重点关注几个尺寸边界：首先是轮槽的基准直径，这个尺寸直接决定了柔性件的最小弯曲半径，必须匹配所用柔性件的直径参数，避免柔性件弯曲半径过小产生疲劳损伤，缩短使用寿命；其次是轮缘的外径尺寸，

　　要保证轮缘高度高出槽内柔性件的最大外径，防止设备运行过程中柔性件受侧向力脱出轮槽；第三是安装孔的分布圆直径，需要和配套安装件的孔位参数完全匹配，孔位的位置度公差要控制在合理范围内，避免装配时出现螺栓无法穿入、安装后轮体偏斜的问题；最后是轮体的总厚度尺寸，要匹配安装位的轴向空间，预留出转动时的轴向间隙，避免轮体转动时和相邻的结构件发生摩擦干涉。从受力角度分析，这类滑轮在工作时主要承受柔性件带来的径向压力，轮槽部位是主要受力区域，因此设计时对槽部的壁厚做了加强处理，保证在额定载荷下不会出现槽部变形、开裂的问题；轮体的材质可根据实际使用场景选择，常规工况下采用工程塑料或者铝合金材质即可满足自重轻、转动顺滑的要求，

　　重载或者有耐磨要求的工况则可以选用钢材并对槽面做淬火处理，提升槽面的耐磨性能。在实际设备选型应用时，除了匹配尺寸参数，还要核算滑轮的额定载荷是否满足工况要求，确认轮体的转动阻力是否适配柔性件的张力范围，避免出现滑轮卡滞导致柔性件过度磨损、传动精度下降的问题。这类结构的滑轮因为安装方式简单、导向可靠性高，在各类中小型机械设备的柔性传动、走线导向场景中都有非常广泛的应用，结构设计上没有冗余的复杂特征，加工工艺性好，不管是采用机加工还是注塑成型工艺都能快速实现批量生产，零件的一致性容易控制，后期维护更换也非常便捷，不需要复杂的拆卸工具即可完成替换。
