带法兰连接结构的花键轴轮传动零件

　　在各类需要精准扭矩传递、同时要求轴向定位可靠的传动链路里，这类带法兰安装结构的花键轴轮是非常常见的核心连接件，很多人在做传动结构选型的时候，容易把它和普通的花键轴、带轮混淆，实际上它的结构是把法兰安装端和内花键传动段做了一体化设计，省去了额外的连接转接件，能在紧凑的安装空间里同时实现扭矩传递和组件固定的功能。

　　从实际应用场景来看，这类零件常见于中小型伺服传动机构、精密仪器的进给传动单元、自动化设备的动力输出端，还有部分需要频繁拆装维护的传感检测设备传动链路里——因为法兰端的周向均布安装孔，可以直接通过螺栓把轴轮固定在设备的安装基座或者端面上，不需要额外做轴肩定位、锁紧螺母固定的结构，装配的时候只要对准安装孔位拧紧紧固件即可，后期维护拆卸也不需要拆解整个传动链，单独拆下这一个零件就能完成花键副的检查或者更换。

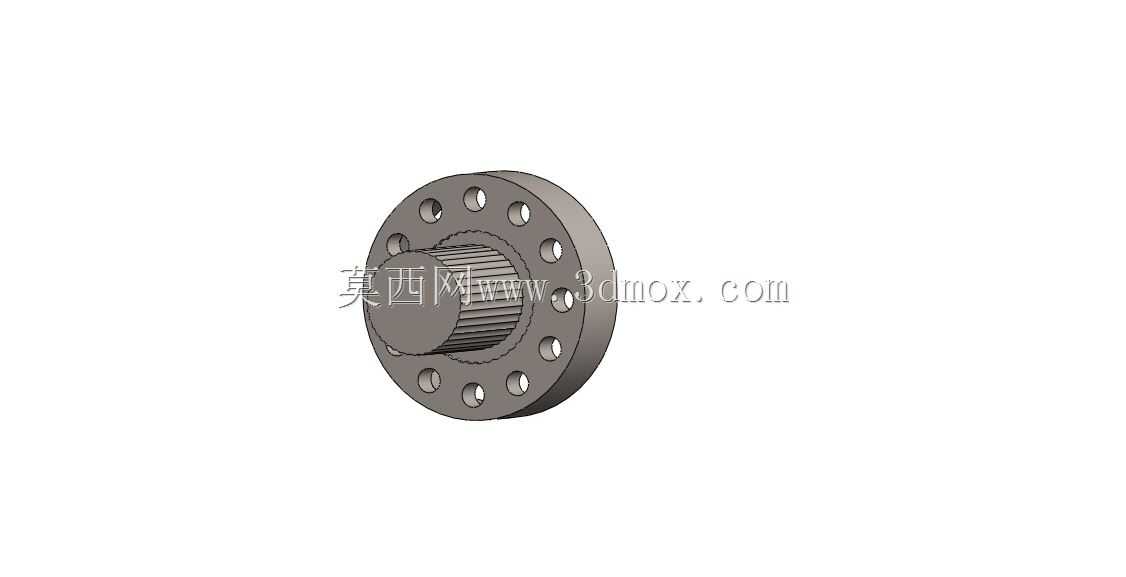

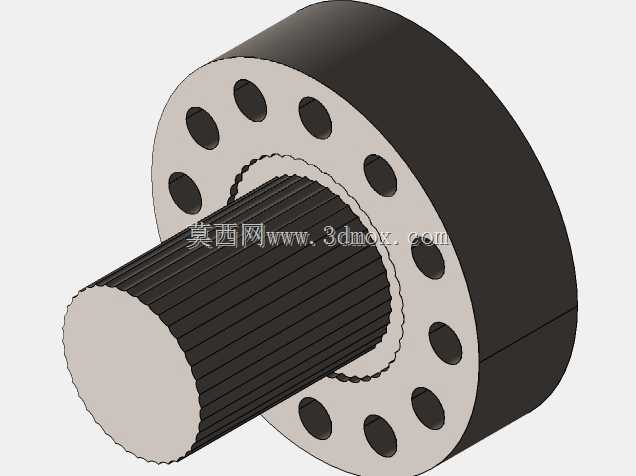

　　从功能特性上看，这个轴轮的法兰端做了整圈的通孔设计，孔位沿法兰圆周均匀排布，能保证安装之后的受力均匀，不会出现单侧应力集中导致的传动偏摆；内孔段采用的是矩形花键结构，相比单键连接，花键的接触齿数多，承载能力更强，对中性更好，在正反转切换频繁的传动场景里，不会出现键侧间隙导致的传动回程误差，这也是为什么很多精密传动场景会选用这类结构的原因。法兰的外圆和内花键的同轴度是这个零件设计的核心公差要求，实际建模的时候需要把两个特征的同轴度公差控制在0.02mm以内，法兰端面和花键轴线的垂直度公差也要控制在0.015mm，不然安装之后会出现花键副卡滞、传动阻力变大的问题，长时间运行还会出现异常磨损。

　　设计思路上，这个零件没有做多余的减重或者异形结构，整体采用圆盘法兰加圆柱传动段的组合，法兰厚度根据传递扭矩的大小做了匹配，保证螺栓锁紧之后法兰不会出现形变；法兰上的安装孔做了通孔设计，没有做沉头孔，是因为这类安装场景一般采用内六角圆柱头螺栓从外侧穿入，背面配合螺母锁紧，或者直接拧入基座的螺纹孔里，通孔的加工难度更低，装配的时候容错率更高，就算孔位有微小的位置偏差，也能顺利穿入螺栓。花键段的长度比法兰厚度略长，突出法兰端面的部分可以和配套的外花键轴实现足够的啮合长度，保证扭矩传递的时候接触面积足够，不会出现齿面压溃的问题。

　　从安装边界来看，这个零件的最大外轮廓是法兰的外圆直径，安装的时候需要预留出法兰外圆周边至少3mm的操作空间，方便螺栓的拧紧操作；轴向安装尺寸是法兰厚度加上花键段突出的长度，设计配套安装座的时候，需要在安装面上做出和法兰外圆匹配的定位止口，止口的深度控制在1.5-2mm即可，既能实现安装时的快速定位，又不会因为止口过深导致加工难度提升。花键内孔的尺寸需要和配套的外花键轴做间隙配合，配合间隙控制在0.01-0.03mm之间，既保证装配的时候能顺利推入，又不会因为间隙过大导致传动晃动。另外法兰的端面没有做密封槽设计，说明这个零件的应用场景是没有油液密封要求的干摩擦或者脂润滑场景，如果要用在有润滑油的传动箱里，还需要在法兰端面额外加装密封垫片，避免润滑脂从安装孔的缝隙里渗漏。

　　实际建模过程中，这类零件的特征顺序很重要，先绘制法兰端的草图，拉伸生成法兰基体之后，再绘制内花键的齿形轮廓，拉伸切除生成花键孔，之后再阵列生成法兰上的安装孔，最后对所有的锐边做0.5mm的倒角处理，避免安装的时候锐边割伤操作人员，也能消除零件加工时的应力集中点。需要注意的是花键的齿形参数要和配套的外花键完全匹配，建模的时候可以直接调用机械设计手册里的标准花键参数，不要自行修改齿形角度或者齿距，不然会出现无法装配的问题。
