M12内螺纹气动快插式气嘴接头结构

　　在气动系统搭建、小型气路改造、传感器配套气路连接场景里，这类带M12内螺纹的快插式接头是非常常见的管路转接件，很多做非标设备气路排布的工程师，在处理小通径气路对接时，经常会用到这类结构。它的核心作用是实现带外螺纹的气动元件与柔性气管的快速对接，不需要额外做螺纹缠生料带、拧转硬管的复杂操作，只要把对应外径的PU气管插入快插端就能完成密封连接，后期维护拆换气管时，按压快插端的弹性卡圈就能拔出气管，比传统硬管接头的拆装效率高很多。

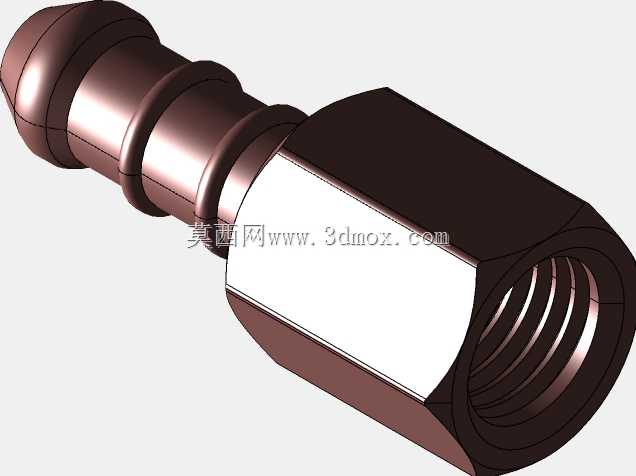

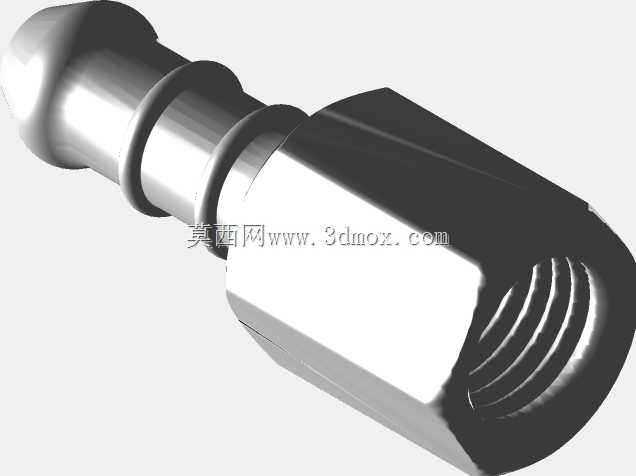

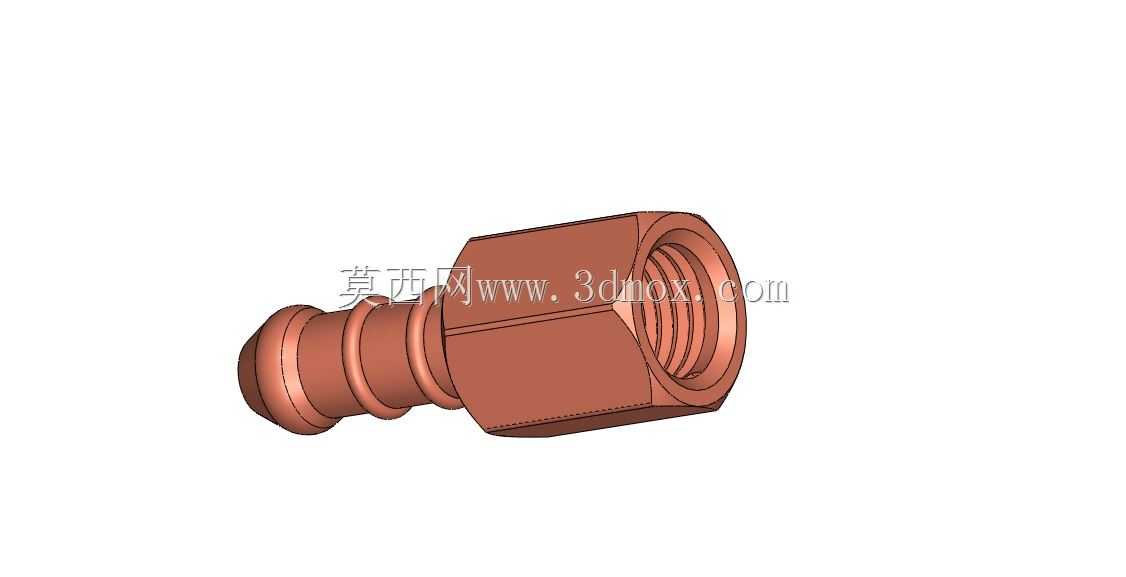

　　从结构设计来看，这个接头分为两个功能段，一端是标准M12内螺纹段，内螺纹的牙型符合普通公制螺纹的密封适配要求，加工时需要保证螺纹的同轴度，避免和对接的外螺纹元件拧合后出现偏斜，导致气路泄漏；螺纹段的外轮廓做了六角结构，方便安装时用扳手夹持发力，不会因为拧转时打滑刮伤接头表面。另一端是宝塔式快插段，做了多道环形凸棱，这些凸棱的外径比适配气管的内径略大，当气管套入后，凸棱会嵌入气管内壁，配合气管本身的弹性回缩力实现径向密封，就算气路带0.8MPa以内的工作压力，也不会出现气管脱开、漏气的问题。

　　设计这类接头的时候，首先要确定安装边界尺寸，M12内螺纹的有效旋合长度不能低于8mm，保证和对接外螺纹有足够的啮合扣数，避免气压波动时螺纹脱开；六角对边尺寸要符合标准紧固件的扳手适配尺寸，方便现场用普通开口扳手就能完成安装，不需要定制特殊工具。快插端的总长度要控制在合理范围，既要保证气管套入后有足够的接触密封长度，又不能过长导致安装后和周边的管路、元件产生干涉，尤其是在密集排布的气路阀岛附近，接头的外伸长度直接影响整个气路组件的安装紧凑度。

　　实际应用里，这类接头经常用在小型气动传感器的气路接口、小型气缸的进气端转接、桌面型气动工装的气路分支位置，因为M12的螺纹尺寸属于中等偏小的规格，适配的气管通径一般在6-8mm，对应的气路流量可以满足小型气动执行元件的供气需求，不会因为通径过小导致供气不足、气缸动作迟缓。建模的时候要注意内螺纹的收尾处理，螺纹不能直接通到接头内部的流道端面，要留1-2牙的退刀距离，避免加工时出现烂牙，同时流道的内孔要做光滑过渡，不要有直角台阶，减少压缩空气流过时的压力损失，降低气路的能耗。

　　很多新手工程师在选型这类接头时，容易忽略螺纹的密封形式，M12公制螺纹本身是直螺纹，没有锥度，安装的时候需要在对接端加密封垫圈或者在螺纹上涂少量密封胶，不能像锥管螺纹那样靠螺纹牙的变形实现密封，如果直接硬拧，很容易出现螺纹拧死或者密封失效漏气的问题。另外快插端的凸棱边缘要做小圆角处理，不能有锋利的毛刺，不然套气管的时候会割伤气管内壁，时间长了气管开裂就会出现慢漏，影响整个气路的压力稳定性。

　　从安装适配性来说，这个接头的六角段厚度要足够，保证扳手拧转的时候不会因为壁厚太薄导致六角变形，尤其是在一些需要经常拆装维护的工位，接头的夹持部位如果强度不够，几次拆装之后就会被扳手拧圆，后期很难拆换。接头内部的流道孔径要和螺纹规格、适配气管的通径匹配，不能出现外端螺纹大、内部流道缩径太多的情况，不然会形成节流效应，影响气路的流量输出。在三维建模过程中，还要注意各段的同轴度要求，螺纹段、六角段、快插段的中心轴线要重合，不然安装后接头会出现偏斜，导致气管弯折，影响气路通畅。
