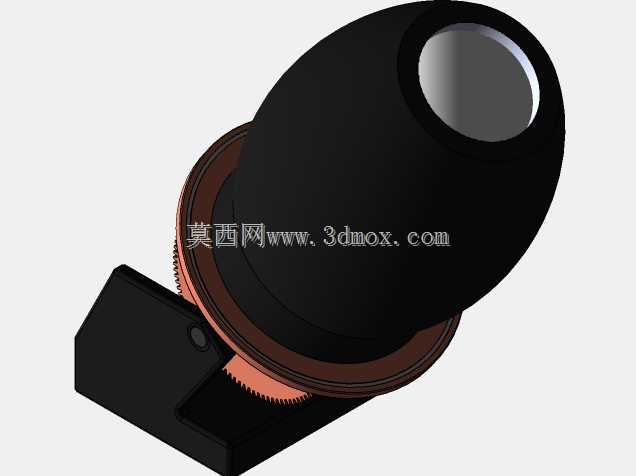

双轴可调聚焦灯安装支架结构设计

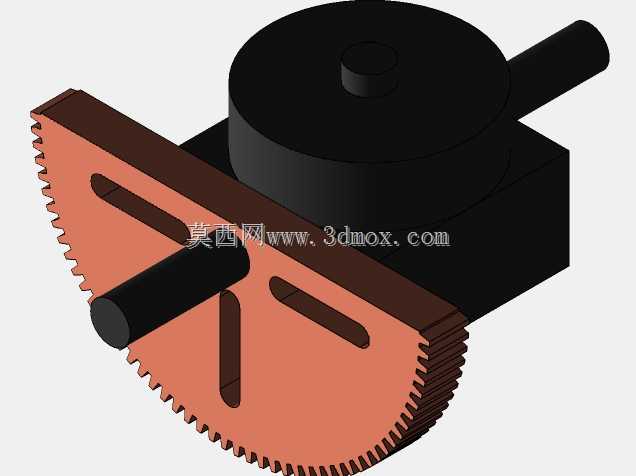

　　这套聚焦灯安装结构的核心设计逻辑，是围绕工业现场局部精准照明的实际需求展开的，在各类精密检测工位、小型装配操作台、设备运维检修点位的场景中，固定位置的照明往往无法适配不同作业阶段的光线角度需求，双轴可动的灯架结构恰好解决了这一痛点。从结构组成来看，整套组件包含灯体连接座、双轴转动铰接结构、底部安装基座三个核心部分，灯体连接座采用与聚焦灯尾部轮廓匹配的包覆式卡位设计，配合环形密封衬垫，既可以保证灯体安装后的同轴度，避免长期调节后出现灯体松动偏移，也能在一定程度上阻隔作业现场的切削液、粉尘进入灯体连接缝隙，降低接触不良的故障概率。双轴转动结构是整套设计的核心功能单元，两个转动轴分别对应水平方向的回转调节与俯仰角度的摆动调节，

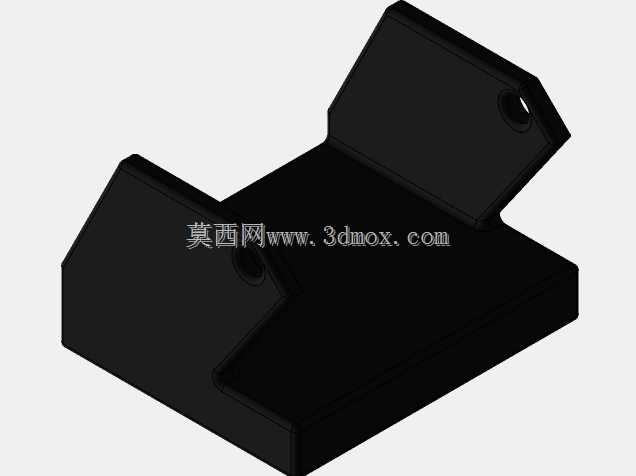

　　铰接位置采用阻尼垫片与锁紧螺母配合的结构，无需额外工具即可手动调整角度，调整到位后依靠阻尼摩擦力保持姿态稳定，不会因为设备运行产生的轻微振动出现角度滑移，两个轴的调节范围都做了机械限位设计，水平回转角度覆盖作业面常用的180度区间，俯仰角度可从垂直向下照射到水平向前照射，完全覆盖常规工位作业的照明角度需求，避免过度转动导致的内部线材拉扯断裂问题。底部安装基座采用平板式设计，预留了两个标准安装孔位，可以直接通过螺栓固定在设备台面、支架立杆或者机床侧壁的预设安装位上，基座与铰接结构之间设置了定位止口，安装时无需反复调整对齐，只要将止口卡入安装面的定位槽即可快速完成装配，基座的厚度经过强度校核，在灯体全角度伸出的状态下，

　　不会因为悬臂力矩出现基座变形或者连接松动的问题。从安装边界来看，整套结构在收拢状态下的外轮廓尺寸紧凑，不会占用过多的作业台面空间，当灯架调整到最大伸展角度时，照明覆盖范围可以覆盖半径400毫米的圆形作业区域，足够满足小型零件装配、尺寸检测、设备局部检修等场景的照明需求。在设计细节上，铰接位置的转动副采用了耐磨铜套作为衬件，相比直接的金属接触摩擦，铜套可以有效降低长期转动带来的磨损，延长结构的使用寿命，同时转动阻尼保持均匀，不会出现使用一段时间后转动过松或者卡滞的问题。灯体与连接座之间采用快拆式卡位设计，当灯体出现故障需要更换时，不需要拆卸整套支架结构，只要按压卡位卡扣即可取下灯体，大幅降低后期维护的时间成本。在实际应用中，

　　这类可调聚焦灯安装结构不仅可以用于工业生产工位，也可以适配实验室检测台、手工创作工作台等需要局部精准照明的场景，双轴调节的设计让光线可以精准聚焦在作业点位上，避免固定照明带来的阴影遮挡问题，结构整体采用金属材质制作，表面做了发黑防锈处理，可以适应车间内多油污、多粉尘的复杂使用环境，不会因为长期接触油污出现涂层脱落或者锈蚀的问题。整套结构的零件数量控制在合理范围内，没有多余的复杂结构，加工工艺性良好，大部分零件都可以通过常规的冲压、车削工艺完成加工，制造成本可控，适合批量配套生产。在装配逻辑上，整套结构采用模块化设计，基座、铰接组件、灯体连接座都可以单独拆分，当某个零件出现磨损损坏时，可以单独更换对应零件，不需要整体报废，进一步降低了全生命周期的使用成本。转动轴的锁紧力度经过反复调试，既可以保证单手即可顺畅调整角度，又能在调整后保持足够的锁紧力，即使在有轻微振动的设备旁使用，也能保持照明角度稳定，不会出现灯头下垂偏移的问题。
