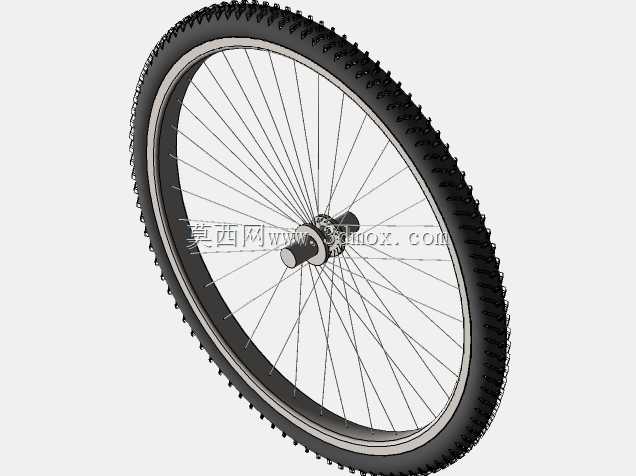

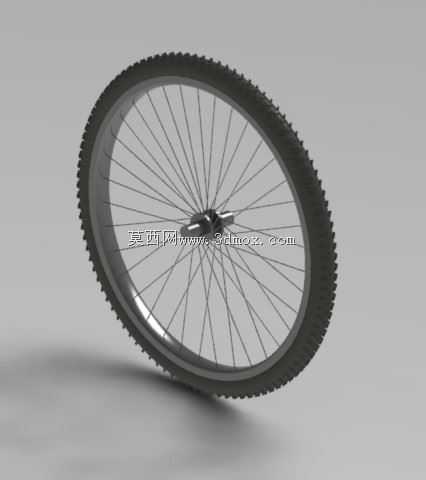

山地自行车辐条式车轮结构三维数模

　　日常做非机动两轮代步工具的结构设计时，车轮作为直接接触地面的核心行走部件，其结构合理性直接决定整车的骑行体验、负载能力与复杂路况通过性，这款辐条式自行车车轮的三维结构，完全围绕山地通勤、非铺装路面骑行的实际工况搭建，可直接用于整车装配干涉校验、轮组受力仿真分析、零部件开模前的结构验证环节。从实际应用场景来看，这类带深齿越野胎的轮组，主要适配山地自行车、城郊通勤越野两用车型，能够应对砂石路面、林间土路、轻度颠簸坡道的行驶需求，相比城市通勤用的光胎轮组，胎面的块状凸起花纹可以在松散路面嵌入土层，提供足够的抓地力，避免侧滑与空转，同时轮圈与花鼓之间的辐条排布采用交叉编法，能够在承受垂直冲击时将载荷均匀分散到每根辐条上，

　　避免单根辐条应力集中出现断裂。从设计思路上拆解，整个轮组的建模完全遵循实际零件的装配逻辑，先确定花鼓的安装基准——也就是轮轴的轴心线，花鼓两端的轴肩尺寸严格匹配标准自行车前叉的开档间距，轴杆直径适配常规快拆结构与桶轴结构的安装边界，确保设计完成的轮组可以直接匹配市售主流山地车前叉、后车架的安装位，不需要额外做尺寸修正。轮圈部分采用双层铝合金圈的结构轮廓，圈边的胎唇卡槽尺寸完全匹配标准山地车外胎的安装公差，胎垫铺设位、辐条帽安装孔的位置都做了精准的结构还原，不会出现建模完成后外胎无法装配、辐条帽突出刮蹭内胎的问题。辐条的建模采用旋转扫掠结合圆周阵列的方式完成，每根辐条的折弯角度、与花鼓法兰盘的连接位置、

　　和轮圈安装孔的对应关系都完全符合实际交叉编条的工艺要求，相邻辐条之间的间隙均匀，不存在干涉重叠的问题，做有限元受力分析时可以直接导入网格划分模块，不需要额外修复几何错误。外胎部分的胎齿结构采用旋转切割的方式生成，每一块胎齿的高度、排布间距都参考实际越野胎的排水排泥设计，胎体的帘布层轮廓、胎唇的钢丝圈结构都做了简化但符合工程逻辑的还原，既保证了数模的轻量化，不会因为过多细节导致装配时卡顿，又能完整呈现外胎与轮圈的配合关系。在安装边界的尺寸设定上，整个轮组的外径适配常规26寸山地车的轮径规格，轮组整体宽度匹配1.95宽度外胎的安装尺寸，花鼓的轴心长度、轴肩定位尺寸完全符合行业通用的安装标准，做整车装配时，轮组与前叉叉腿、

　　后下叉之间的间隙预留足够，不会出现骑行时轮胎蹭车架的问题，同时花鼓内部的轴档、轴承安装位的结构也做了对应还原，可以配合轴承、快拆杆等标准件完成完整的轮组转动仿真，模拟实际骑行时车轮的转动状态、受力形变情况。对于结构设计从业者来说，这个数模可以作为轮组设计的基础模板，调整辐条数量、轮圈宽度、胎齿形状就可以快速衍生出适配城市通勤车、公路车、雪地自行车的不同轮组结构，也可以用于教学场景中演示旋转扫掠、圆周阵列、特征切割等建模命令的实际工程应用，帮助初学者理解机械结构中圆周均布载荷的分散逻辑、回转类零件的建模基准选择思路。在实际工程验证环节，这个数模导入仿真软件后，可以模拟垂直冲击载荷下轮圈的形变量、辐条的应力分布，调整辐条的张紧力参数来匹配不同负载的使用需求，比如针对载重需求更高的货运自行车，可以通过增加辐条数量、调整轮圈壁厚的方式提升轮组承重能力，针对竞速类山地车，可以通过简化胎齿结构、降低辐条重量的方式减少轮组转动惯量，提升骑行加速性能。整个轮组的结构没有做冗余的细节刻画，所有特征都服务于工程设计的实际需求，不存在无意义的装饰性结构，每一处几何特征都对应实际生产中的零件加工工艺，比如轮圈的接缝位置、花鼓的法兰盘倒角、辐条的头部折弯结构，都符合实际机加工、装配工艺的要求，不会出现无法落地生产的理想化结构。
