管式桁架结构滑板车承载车架设计

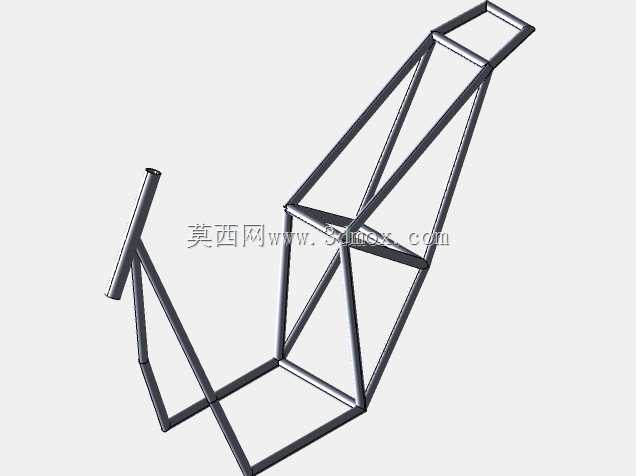

　　这款管式桁架结构的滑板车车架，是面向短途个人代步场景开发的核心承载部件，日常使用中需要承接骑行者全部体重，同时传递转向、制动过程中的各类载荷，还要为前轮转向组件、踏板承载平台、后轮驱动及制动模块提供可靠的安装基准。从结构选型来看，设计阶段放弃了传统单板冲压或者厚板折弯的车架形式，采用圆管拼接的空间桁架构型，核心思路是在控制整体重量的前提下，最大化提升车架的扭转刚度与抗弯能力——毕竟滑板车使用场景覆盖平整铺装路面、轻微颠簸的非机动车道，甚至偶尔需要应对路肩冲击，单纯靠增加管材壁厚来提升强度，会直接导致整车重量超标，不符合短途代步工具便携、易操控的使用需求。

　　具体到结构布局，车架前段预留了独立的立管安装位，这个位置是转向组件的核心安装基准，设计时特意将立管与主桁架的衔接处做了多管交汇的加强处理，转向过程中前轮受到的侧向冲击力、过坎时的纵向冲击都会通过立管传递到主桁架，多根斜向支撑管从立管下部向主桁架的不同节点延伸，避免单管受力出现应力集中，长期使用下也能降低焊缝疲劳开裂的风险。主桁架部分采用三角形稳定构型排布管材，上弦杆构成踏板区域的上部边界，下弦杆直接作为踏板安装的支撑平面，中间的斜腹杆按照载荷传递路径布置：骑行者站立时的垂直载荷主要作用在踏板中部，对应的腹杆采用更密的交叉排布，将垂直载荷分散到前后的主节点上，而踏板前后段对应的腹杆间距适当放大，在不损失整体刚度的前提下减少管材用量，进一步控制自重。

　　从安装边界来看，车架前段的立管内径匹配通用的滑板车转向把立尺寸，不需要额外加工转接套就可以直接装配标准的转向组件，立管的倾斜角度经过反复校核，既保证转向时的操控灵活性，也避免角度过直导致骑行时重心过于靠前影响稳定性。车架尾部预留了后轮组的安装轴孔，孔位同轴度公差控制在合理范围内，保证后轮转动时不会出现偏摆，同时尾部的桁架结构向上做了微翘处理，为后轮的减震组件或者挡泥板预留了足够的安装空间，不会出现轮组转动时与车架干涉的问题。踏板安装区域的下弦杆上预留了统一规格的安装孔位，孔位间距匹配市面上主流的防滑踏板尺寸，不管是采用金属防滑踏板还是复合材质踏板，都可以直接通过标准紧固件固定，不需要二次打孔修改。

　　设计过程中还充分考虑了焊接工艺的可行性，所有管材的交汇节点都做了相贯线切口处理，保证管材之间贴合紧密，焊接时不需要额外填充大量焊料就能形成可靠的焊缝，同时所有节点都避免了三根以上管材在同一点交汇的情况，减少焊接应力集中的问题，后续做表面喷涂或者氧化处理时，也不会出现节点处积液、涂层不均的问题。整车架的管材规格统一，减少了生产过程中的物料种类，下料时可以提高材料利用率，降低加工成本。从实际使用场景出发，这款车架的整体宽度控制在站立舒适的范围内，不会因为桁架结构外扩导致骑行时脚部与车架侧面剐蹭，纵向长度兼顾了站立空间与整车便携性，既不会因为长度过短导致站立时局促，也不会因为过长影响折叠收纳或者搬运。

　　在载荷传递的设计上，当骑行者遇到颠簸路面时，前轮受到的向上冲击力会通过立管传递到前侧斜撑管，再分散到主桁架的上下弦杆，最终传递到后轮安装位，整个传力路径上没有出现结构突变的位置，不会出现局部应力过大导致的管材变形。转向时的侧向载荷则通过立管侧面的斜撑传递到主桁架的侧向腹杆，整个桁架的三角形构型可以很好地抵抗侧向扭转，即使高速转向时也不会出现车架明显形变导致的操控滞后问题。对于日常使用中可能出现的侧面碰撞，比如停放时被其他车辆剐蹭，桁架的外侧管材可以形成第一道防护，避免内部的安装结构直接受到冲击，轻微碰撞下只会出现局部管材变形，不会导致整个车架报废，维修时只需要更换对应的受损管段即可，维护成本更低。
