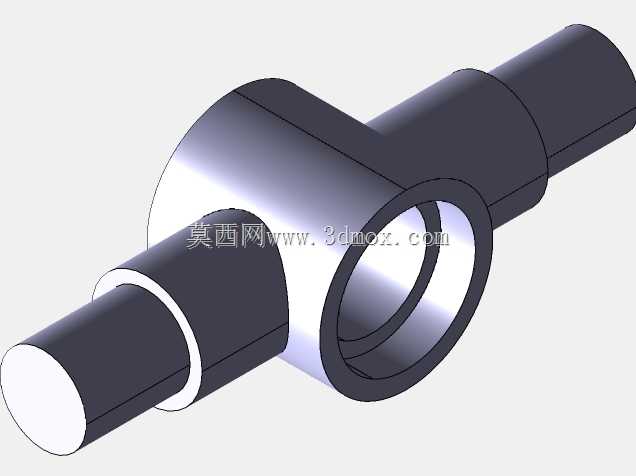

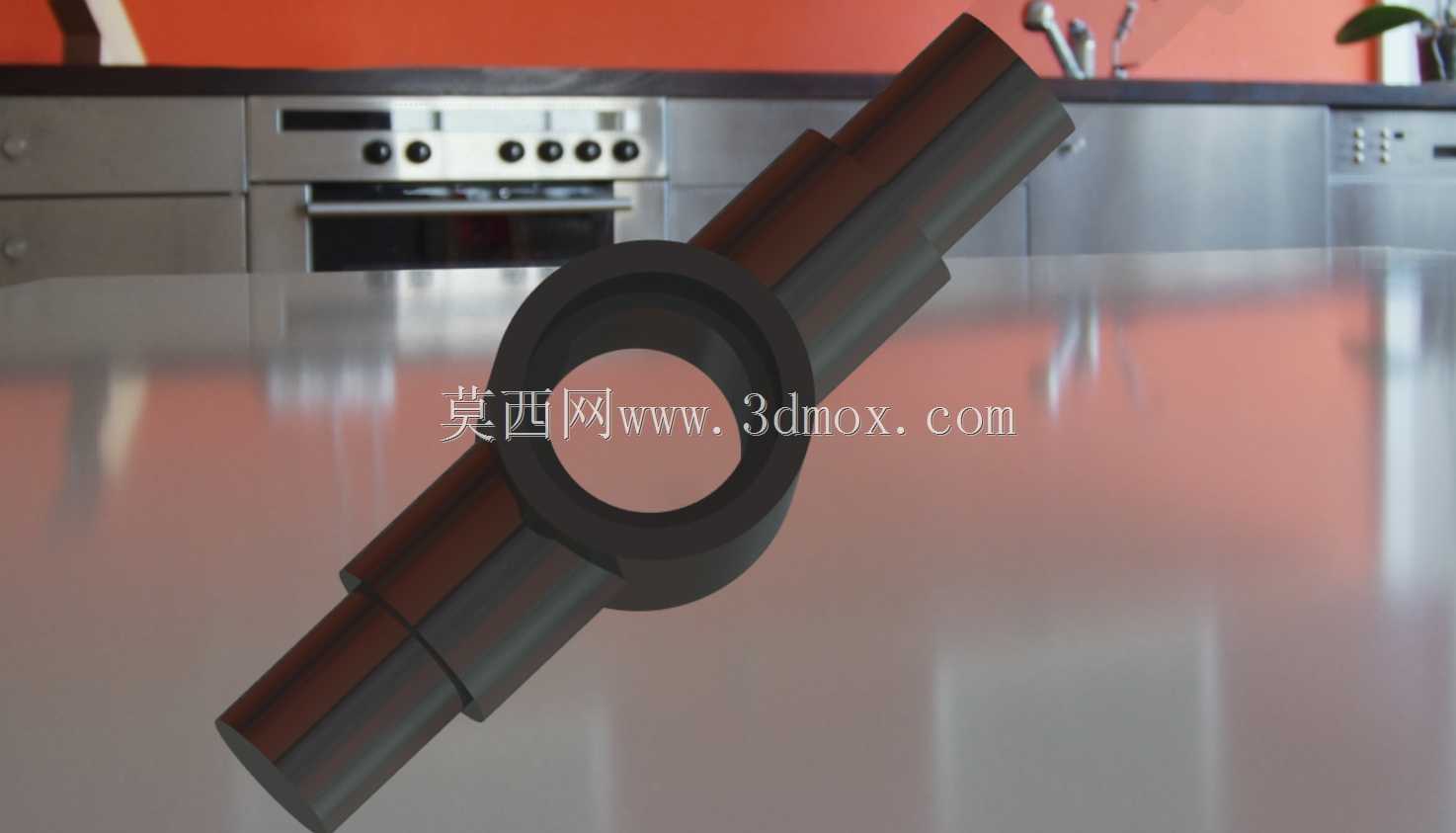

三通式轴接机械传感配套构件

　　这类轴接三通构件在流体管路与传动机构结合的场景中应用十分广泛，常见于工业传感检测回路、小型液压支路、气动控制管线的集成安装部位，既承担两段同轴轴件的连接传动作用，又能实现侧向管路的介质导通，是紧凑型机电一体化设备里缩减安装空间、整合传动与流路功能的典型零件。从实际使用场景来看，这类构件多装配在需要同时完成扭矩传递和介质采样、压力检测的工位，比如自动化生产线的流体参数检测节点、小型动力头的冷却介质通路、实验台架的传感取压接口位置，不需要额外加装转接接头就能完成轴系连接和侧向流路的引出，能有效减少管路接头数量，降低介质泄漏的风险点。

　　设计这类构件的时候，首先要明确两端轴段的配合公差，因为这部分直接和配套轴件做过渡配合，轴段的直径公差、圆柱度要求直接决定传动过程中的同轴度，要是公差控制不当，高速转动的时候会出现径向跳动，不仅会加剧轴封的磨损，还会影响侧向接口对接的传感元件检测精度。中间的环形主体是整个构件的核心承载部分，内部的通孔和两端轴段的内孔保持同轴，侧向的开孔和主通孔垂直贯通，开孔的位置要避开轴段配合的受力区域，避免应力集中导致构件在交变载荷下出现断裂。

　　从外形尺寸的边界来看，两端伸出的轴段长度需要匹配配套轴承、轴封的安装宽度，不能过长导致轴系悬臂量过大，也不能过短造成配合面压合不足；中间环形主体的外径要大于轴段直径，形成的轴肩可以作为轴承内圈或者轴套的轴向定位面，轴肩的圆角半径需要严格控制，既要避免尖角造成的应力集中，又不能因为圆角过大导致配合件无法贴紧定位面。侧向接口的外伸长度要满足管接头或者传感元件的螺纹拧入深度，接口端面和主通孔轴线的垂直度要控制在合理范围内，保证外接元件安装后不会出现倾斜，密封面能够完全贴合。

　　实际建模过程中，需要先确定主轴线和侧向轴线的空间位置，保证两轴线垂直相交且没有偏移，先绘制主体的回转截面，通过回转特征完成基础基体的构建，之后再处理侧向的通孔结构，开孔的边缘要做倒角处理，去除加工毛刺的同时，也能避免安装密封件的时候被锐边割伤。两端轴段的端面要做中心孔特征，方便后续机加工的时候做顶尖定位，轴段和中间主体衔接的位置要做退刀槽设计，满足磨削加工的工艺要求，保证配合面的加工精度能够达到设计要求。

　　这类构件的材质选择多根据输送介质的特性和传动载荷来确定，常规工况下用45号钢做调质处理就能满足强度要求，如果是输送腐蚀性介质的场景，会选用304或者316不锈钢材质，表面做钝化处理提升抗腐蚀能力。安装的时候要注意两端轴段的配合面清洁，不能有铁屑、毛刺残留，压装的时候要顺着轴线方向均匀施力，不能敲击中间的环形主体部位，避免构件变形导致内孔同轴度超差。侧向接口安装传感元件或者管接头的时候，要控制拧紧力矩，力矩过大会导致侧向开孔部位出现变形，甚至造成主体开裂，力矩过小则会出现介质泄漏的问题。

　　在设备运行过程中，这类构件需要定期检查配合面的磨损情况，尤其是轴封接触的轴段位置，如果出现磨损沟槽要及时更换，避免介质顺着轴段泄漏到轴承部位造成润滑失效。同时也要检查侧向接口的连接密封性，要是出现渗漏要及时更换密封件，不要通过过度拧紧的方式止漏，防止构件受力损坏。对于有转动要求的使用场景，还要定期检测构件的径向跳动量，跳动超差的时候要检查是不是配合面磨损或者安装松动，及时调整避免影响整个传动系统的运行稳定性。
