叉端孔端销凸缘锥形销结构转向节总成

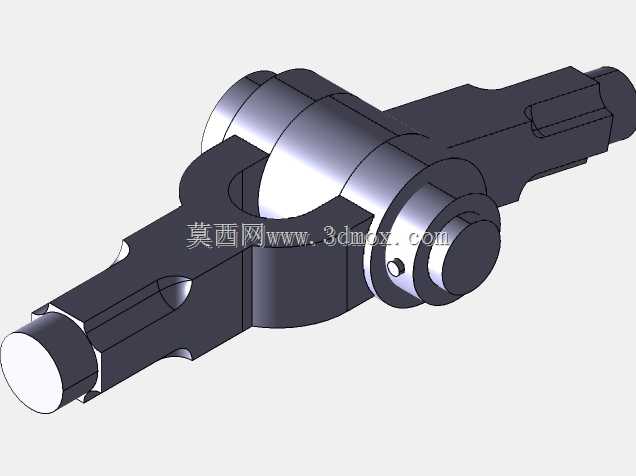

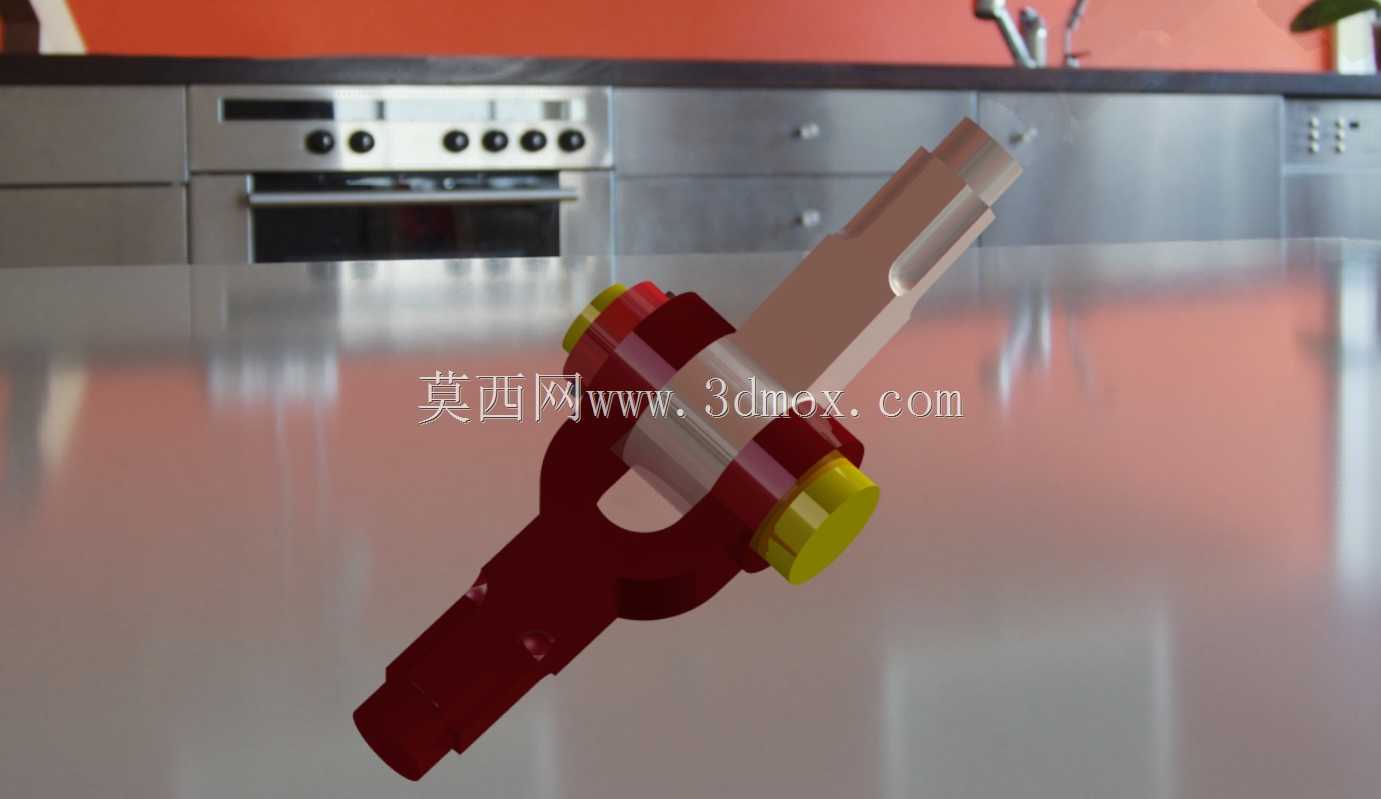

　　转向节作为行走机构转向系统的核心受力构件，广泛应用于轮式行走设备、非道路移动机械、特种作业车辆的转向执行端，承担着传递转向力矩、承载轮端载荷、衔接悬架与转向拉杆的多重作用，是决定设备转向精度、行驶稳定性与结构可靠性的关键部件。本次呈现的全零件设计转向节总成，采用叉端、孔端销、凸缘锥形销的组合结构，完全从实际装配与受力需求出发完成结构搭建，没有冗余的装饰性特征，每一处几何结构都对应明确的工程功能。

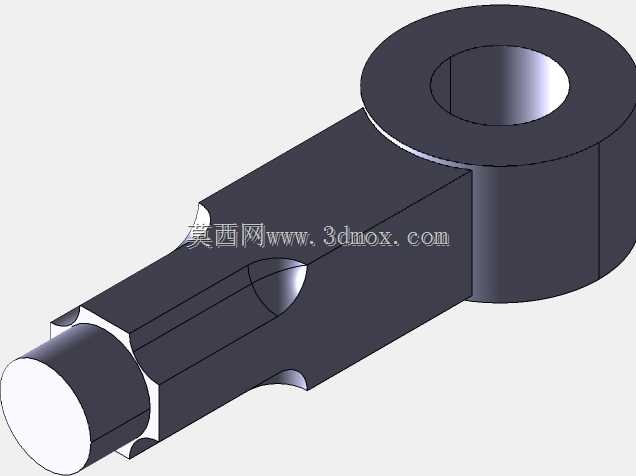

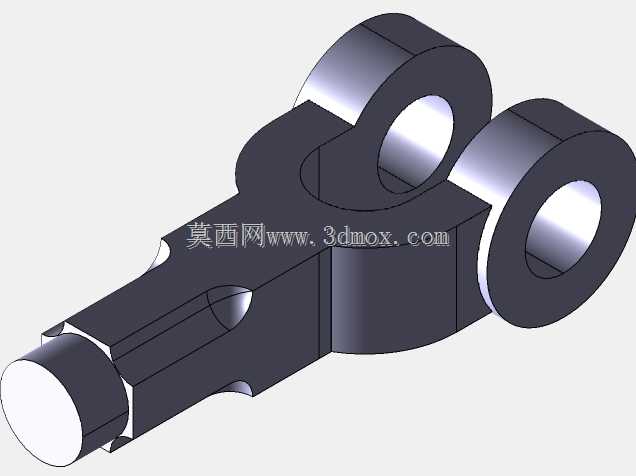

　　从实际应用场景来看，这类带凸缘锥形销定位的转向节结构，多用于需要频繁承受交变冲击载荷的工况：比如非道路工程车辆在颠簸路面行驶时，轮端的垂直冲击、转向时的横向力矩、制动时的纵向载荷会同时作用在转向节本体上，叉端结构用于衔接转向节臂与拉杆球头，双叉臂的开口尺寸经过匹配设计，能够保证球头销在最大转向角度下不发生运动干涉，同时叉臂的壁厚经过受力校核，在转向力矩达到额定上限时不会出现塑性变形。孔端结构用于匹配主销安装位，内孔的圆柱度公差控制在合理区间，保证主销转动时的顺滑度，避免长期磨损后出现转向松旷的问题。

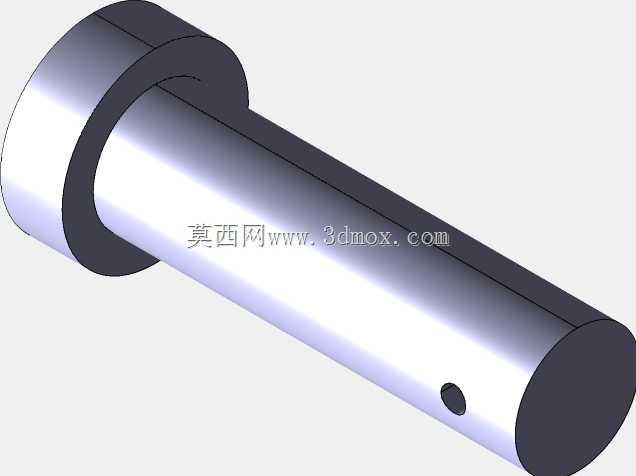

　　设计过程中，凸缘锥形销的选型与布置是核心要点之一：锥形销自带的锥面结构能够在装配时实现自动对中，相比圆柱销可以消除装配间隙，凸缘结构则起到轴向限位的作用，不需要额外加装开口销或者挡圈就能防止销体在交变载荷下窜动，既简化了装配工序，也提升了连接结构的可靠性。整个总成的所有零件都采用独立建模的方式完成，每个配合面都预留了合理的装配公差：转动配合面保留了合适的间隙量，过盈配合面则根据材料的膨胀系数设置了压装余量，完全符合实际机械加工与装配的工艺要求。

　　从安装边界来看，转向节本体的轴端用于安装轮毂轴承，轴径尺寸匹配常用的圆锥滚子轴承规格，轴肩的高度经过设计，能够为轴承内圈提供足够的支撑面，同时不会干涉轴承的密封件安装；两端的螺纹段用于锁紧轮毂轴承，螺纹规格与轴端的承载能力匹配，锁紧后可以有效防止轴承在轮端跳动下出现松脱。转向臂连接位的孔位中心距经过运动学校核，能够保证转向时左右轮的转角关系符合阿克曼转向几何要求，减少轮胎的异常磨损。整个总成的外部轮廓没有突兀的凸起结构，在最大转向角度下，不会与车架、悬架摆臂、制动管路等周边部件发生碰撞，预留的安全间隙满足不同工况下的形变避让需求。

　　从结构受力的角度考量，转向节本体的过渡位置都采用了圆角过渡，避免应力集中导致的疲劳断裂，尤其是叉臂与主体衔接的位置、轴肩位置，圆角半径经过优化，在不增加整体重量的前提下最大化提升结构强度。锥形销的安装孔位置做了局部加厚处理，因为销孔位置是载荷传递的关键节点，局部加厚可以分散孔壁的压应力，避免长期受载后出现孔位变形、销体松动的问题。整个总成的重量分布经过平衡设计，转动时的不平衡量控制在合理范围，减少高速行驶时的轮端抖动。

　　在实际装配流程中，这个结构的转向节不需要复杂的专用工装：先将主销压入转向节的主销孔，再通过凸缘锥形销将转向节臂与叉端结构定位锁紧，最后安装轮毂轴承与锁紧螺母即可完成总成装配，后续维护时也可以快速拆解更换磨损件，降低全生命周期的维护成本。相比一体式铸造的转向节，这种分零件组合的结构可以根据不同部位的受力需求选用不同的材料：主体部分采用高强度合金钢承受主要载荷，销类零件采用表面淬火处理提升耐磨性，在保证整体强度的同时合理控制材料成本。
