洗衣机生产用薄钣冲制工装结构

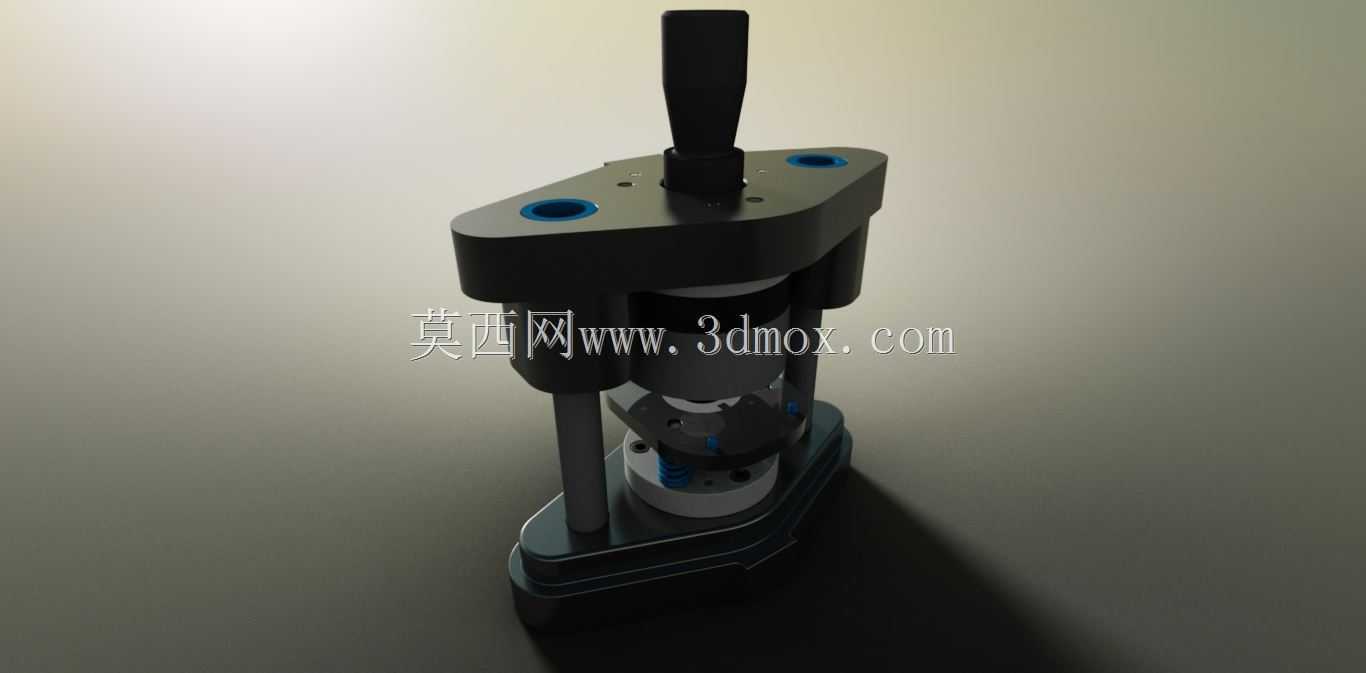

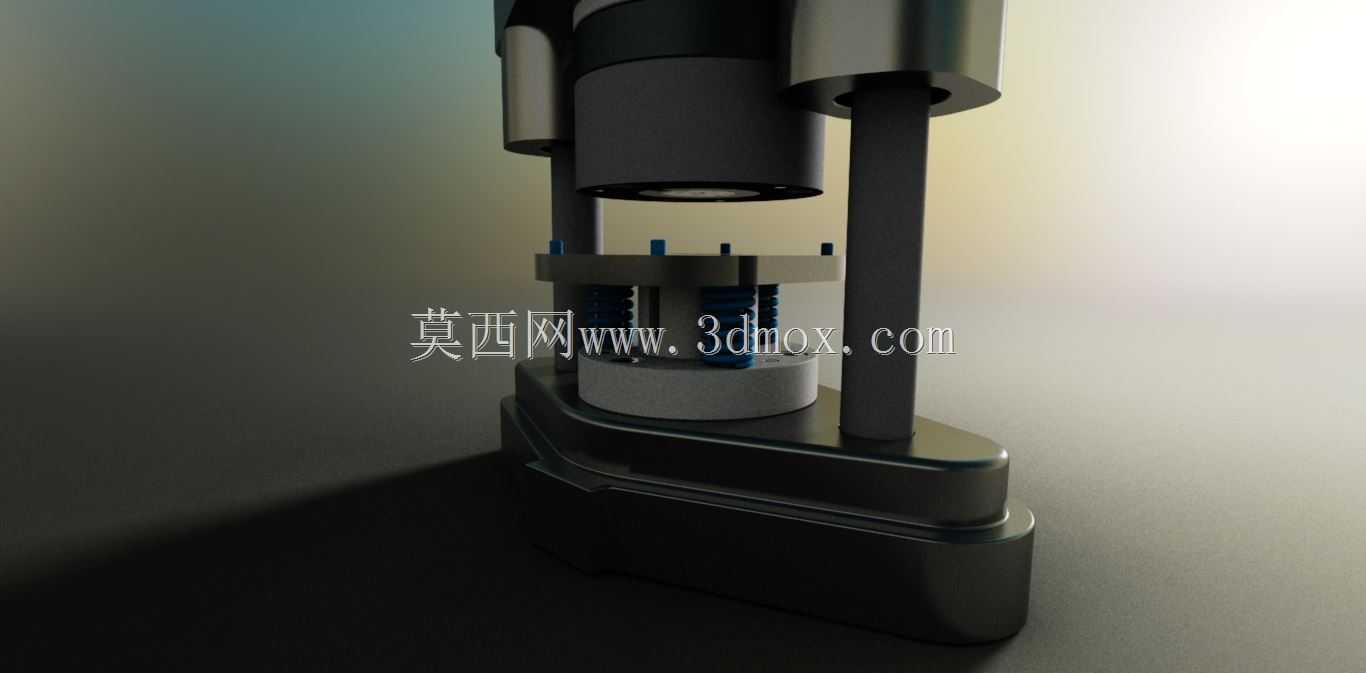

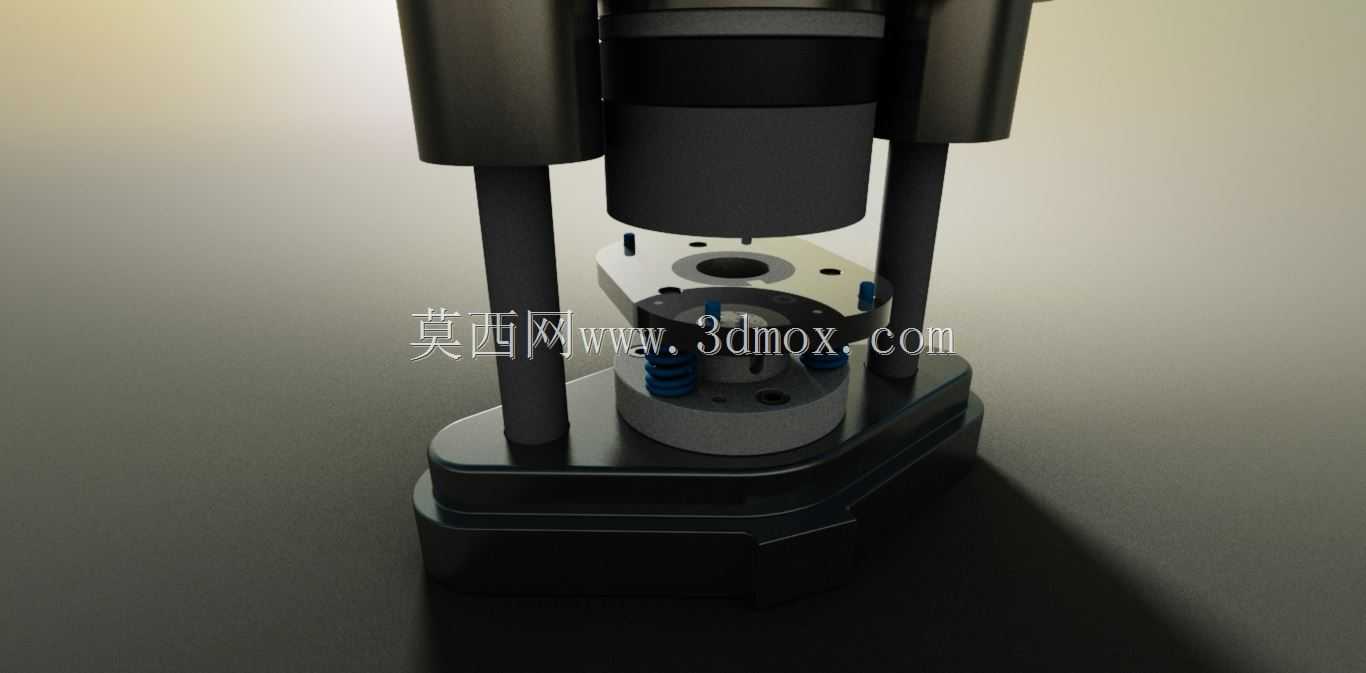

　　在家电制造的钣金加工环节，这类冲制结构主要面向洗衣机内筒、外壳配套薄钣零件的批量冲裁作业，适配1mm厚度冷轧钢板的连续冲压工况，是洗衣机产线前端钣金线的核心执行单元。从结构布局来看，整套冲制组件采用双导柱导向架构，导柱表面做硬铬镀层处理，配合自润滑铜套实现上下模座的高精度往复运动，导向间隙控制在0.02mm以内，可避免1mm薄钣冲裁过程中出现的毛刺过大、孔位偏移问题，冲头部位采用分体式快换设计，不同规格的安装孔、定位缺口冲头可单独拆卸更换，无需拆解整套模架，适配洗衣机不同型号钣件的快速换产需求。模座的安装边界充分考虑了普通开式冲床的工作台尺寸，上下模座的锁紧槽位匹配标准T型槽间距，

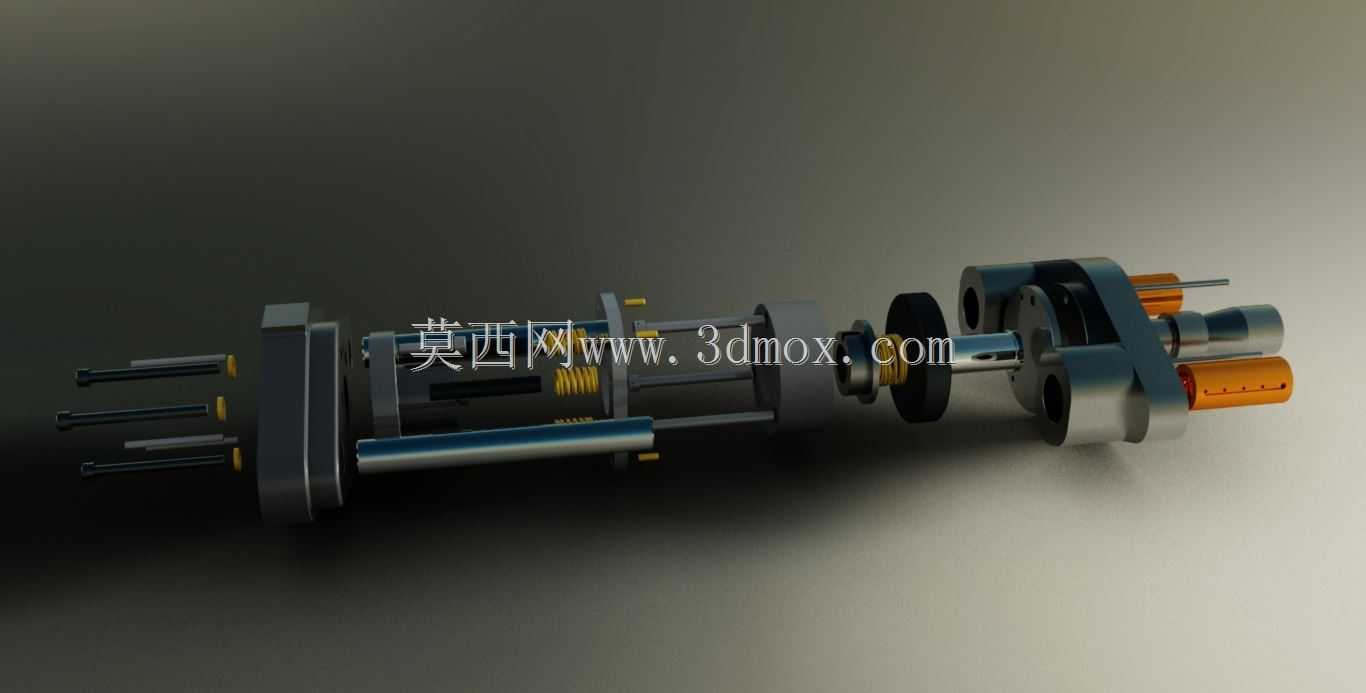

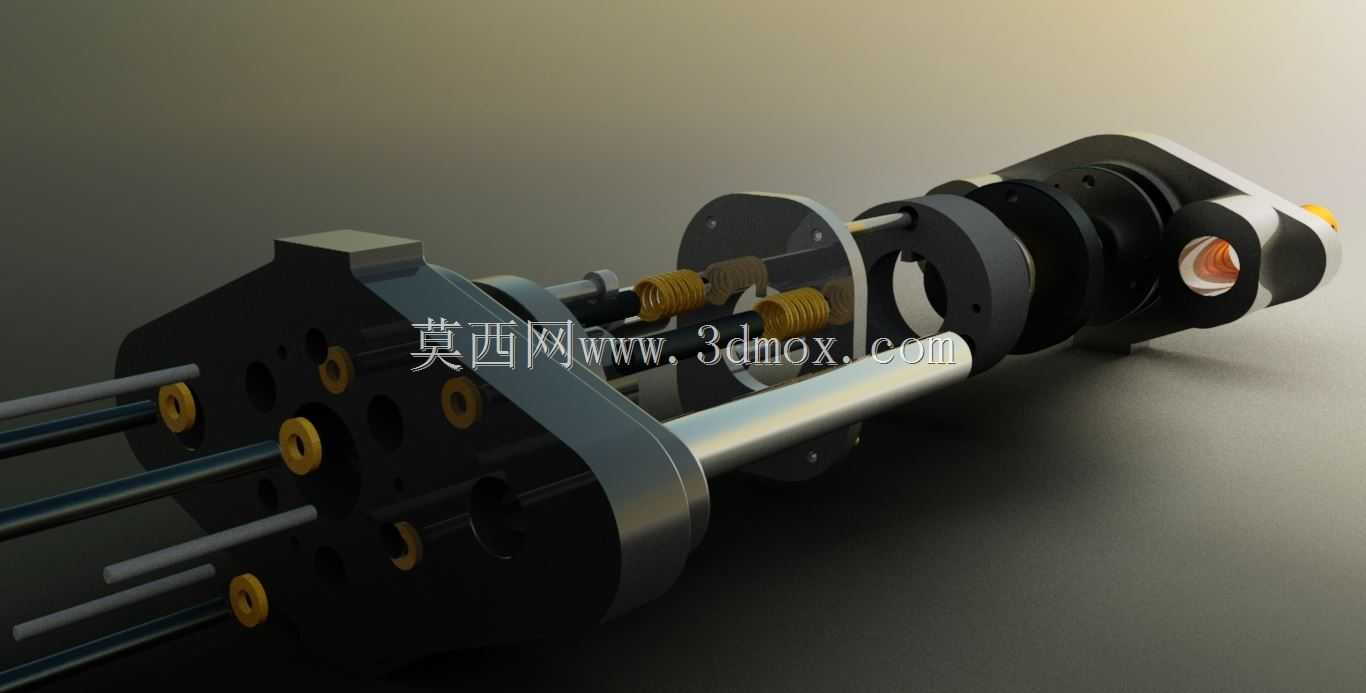

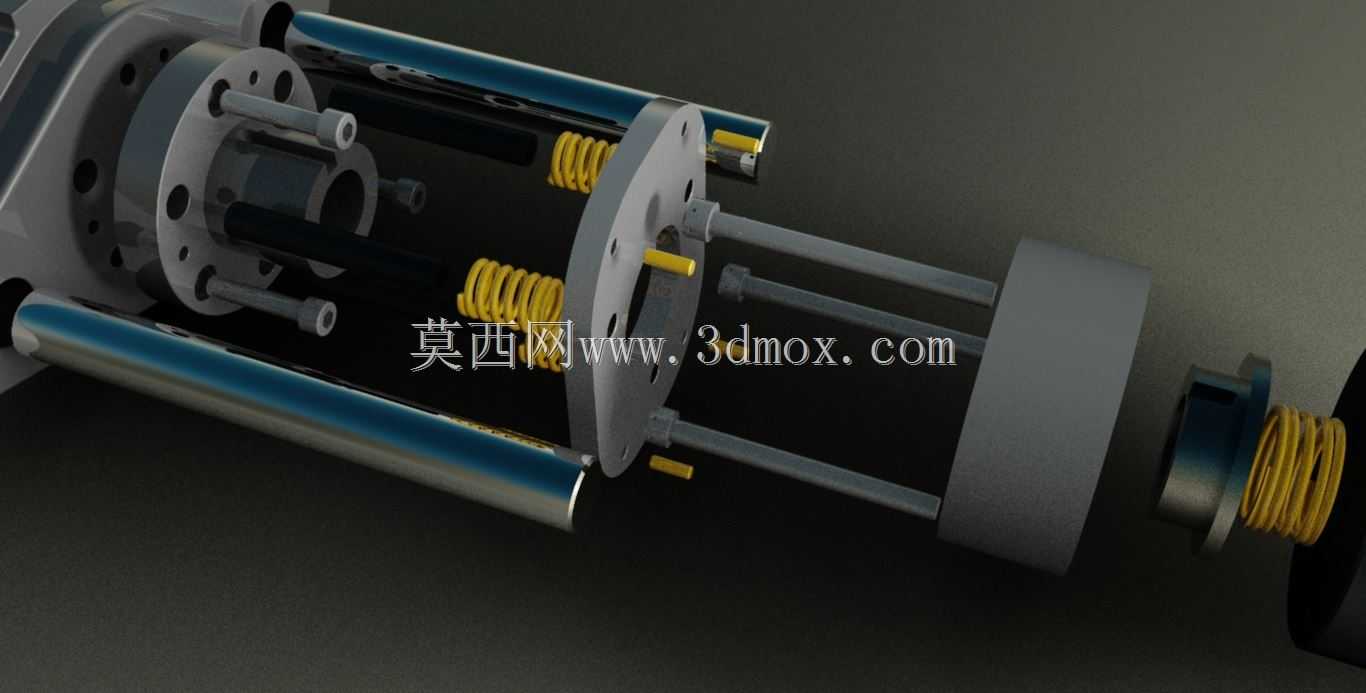

　　无需额外制作过渡连接板即可直接装夹在公称压力25吨级的通用冲床上，模架闭合高度适配多数常规冲床的装模高度调节范围，安装时仅需调整滑块行程即可匹配1mm钣材的冲裁深度，不会出现过冲损伤模面或者冲裁不到位导致的钣件连料问题。导向端的缓冲弹簧采用等节距圆柱螺旋压缩弹簧，对称布置在导柱两侧，冲裁完成后可快速带动上模座复位，弹簧预压量经过精确核算，既不会因为预紧力过大导致冲床负载升高，也不会因为复位力不足出现带料问题，冲头的刃口采用硬质合金镶块结构，相比整体合金钢冲头，刃口寿命提升3倍以上，针对1mm冷轧板的冲裁工况，单次刃磨可实现超过10万次的冲裁作业，大幅减少产线停线换刀的时间。从实际应用场景出发，

　　这套冲制结构专门针对洗衣机钣件的成型特点优化，冲裁工位排布避开了钣件后续折弯、卷边的应力集中区域，冲制出的孔位边缘无塌角、无撕裂带，可直接进入后续的折弯、铆接工序，无需额外的去毛刺打磨工序，有效缩短洗衣机钣金件的加工流程。模架的侧面设置了误送料检测触点，当钣材送进位置出现偏移时，检测触点会触发冲床急停信号，避免冲头空冲或者啃伤模面，同时在出料端设置了柔性拨料结构，冲制完成的钣件会被自动拨落到出料输送带上，无需人工取件，适配自动化连续冲压产线的作业需求。设计过程中充分考虑了薄钣冲裁的受力特性，上下模座采用45号钢调质处理，整体刚度经过有限元校核，在满负载冲裁工况下模座变形量小于0.01mm，保证长期批量作业下的冲裁精度稳定，

　　导套部位设置了防尘密封结构，可阻挡冲压过程中产生的金属碎屑进入导向配合面，避免导柱、导套出现异常拉伤，延长模架的整体使用寿命。针对洗衣机生产中常见的多品种小批量切换需求，模架的固定板采用标准化槽位设计，不同冲头、凹模的安装孔位按照通用模数排布，更换不同产品的冲裁组件时，仅需松开锁紧螺丝即可完成工位调整，换型时间可控制在30分钟以内，相比传统专用冲模，换产效率提升60%以上。冲裁凹模的漏料孔采用阶梯式扩孔设计，冲裁下的废料可顺畅落下，不会出现堵料导致的凹模涨裂问题，漏料孔的尺寸比冲裁轮廓大2mm，即使钣材存在轻微的厚度波动，废料也不会卡在漏料通道内。整套结构的运动部件均做了动平衡校核，高速往复冲裁过程中不会出现异常振动，可适配最高120次/分钟的连续冲裁节拍，满足洗衣机大批量生产的产能需求，同时所有易损件均采用行业通用标准规格，备件采购成本低，更换维护无需专用工具，一线设备维护人员经过简单培训即可完成日常保养与易损件更换作业。
