直径100径向连接式压力表三维设计

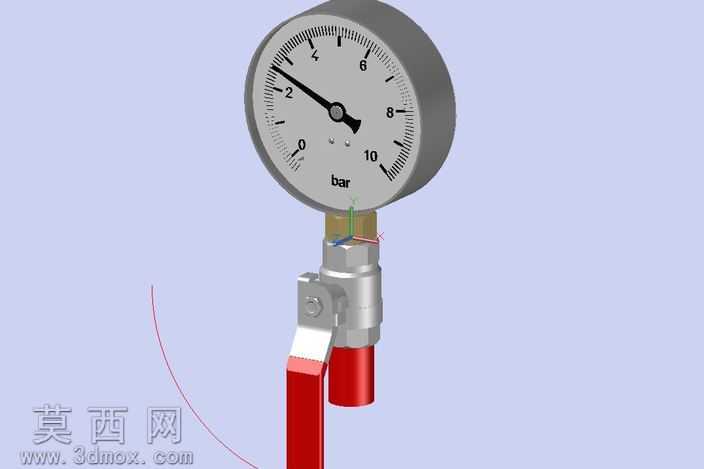

本作品为直径100规格的径向连接式压力表三维模型，建模过程中严格参照工业压力表通用设计规范完成整体结构搭建。首先进行表盘主体的建模，通过旋转特征生成圆形表壳基体，对表壳边缘做圆角过渡处理还原真实工业产品的倒角工艺，表盘刻度区域通过草图阵列完成刻度线与数值标识的排布，精准还原0-10bar的量程刻度布局，指针部件通过拉伸与装配约束实现与表盘中心转轴的同轴配合，保证指针转动的结构合理性。连接端部分采用自下而上的建模思路，先完成底部外螺纹接头的建模，还原标准管螺纹的牙型结构，再依次构建中间的球阀式截止阀结构，对阀杆、手柄、密封面等细节做精细化处理，手柄部分做防滑纹理与红色漆面的材质区分，金属接头部分赋予哑光不锈钢材质，还原金属部件的磨砂质感。表壳部分采用深灰色工程塑料材质，表盘为白底黑字的哑光印刷质感，玻璃表蒙添加轻微的反射与折射效果提升渲染真实感。整体装配过程中严格控制各部件的同轴度与装配间隙，还原压力表实际生产中的装配公差要求，截止阀的手柄可实现转动动作模拟，满足结构演示需求。设计过程中充分考虑工业现场的使用场景，底部接头适配标准管路连接尺寸，表盘直径符合现场观测的可视性要求，整体结构紧凑，各部件的连接逻辑清晰，既还原了真实压力表的外观细节，也完整复现了内部连接与外部操作的结构关系，可用于工业管路系统的装配演示、教学培训以及产品展示场景使用，模型的各特征参数均可编辑调整，方便后续根据不同量程、不同连接规格做参数化修改。
