BASICStamp2px单片机开发板三维模型

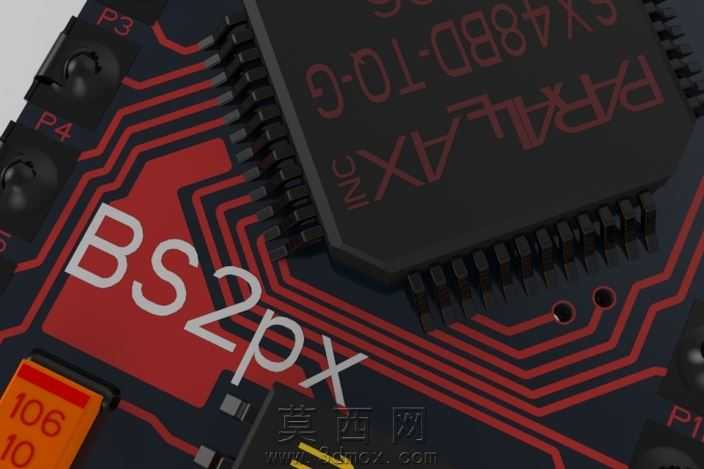

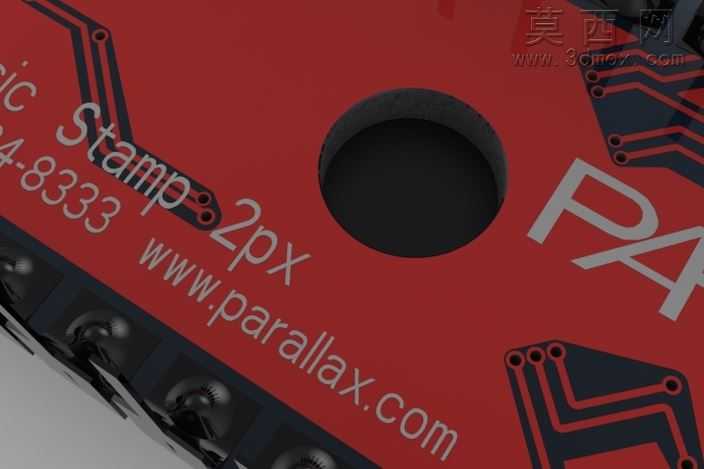

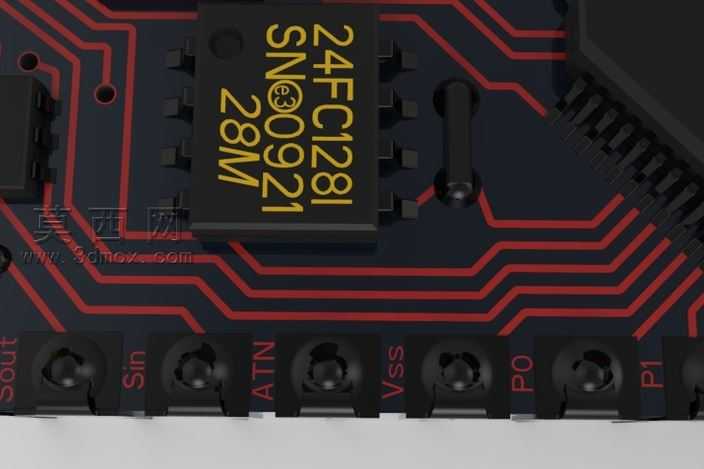

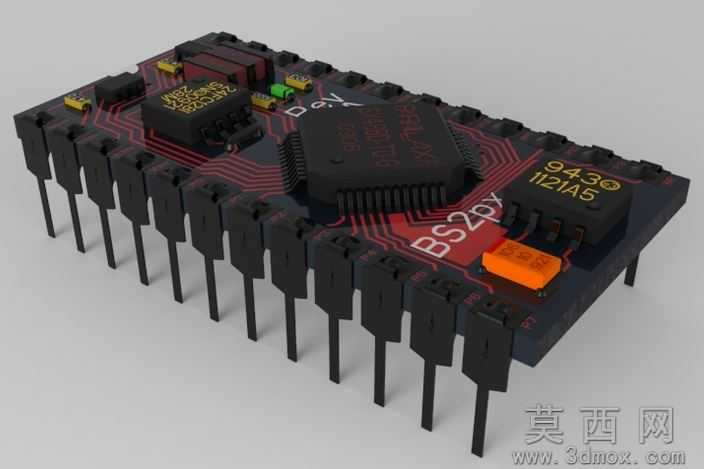

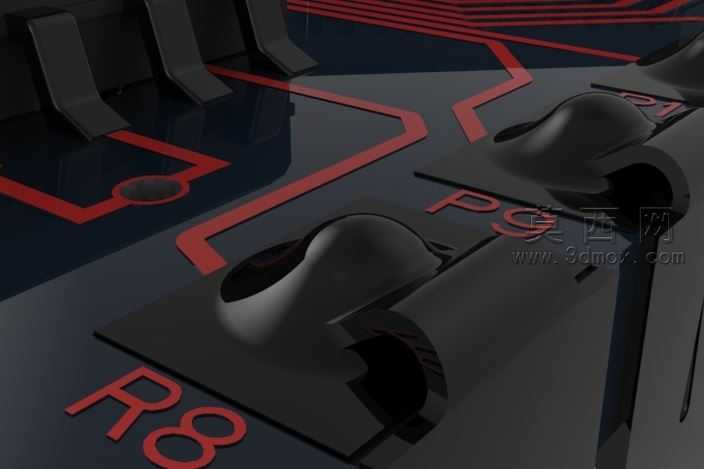

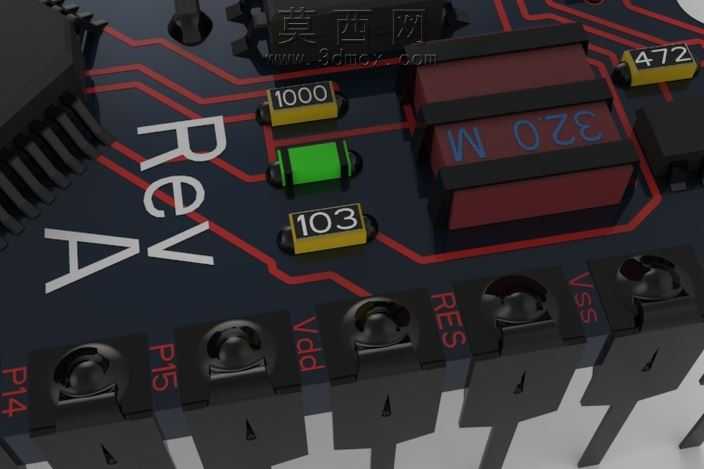

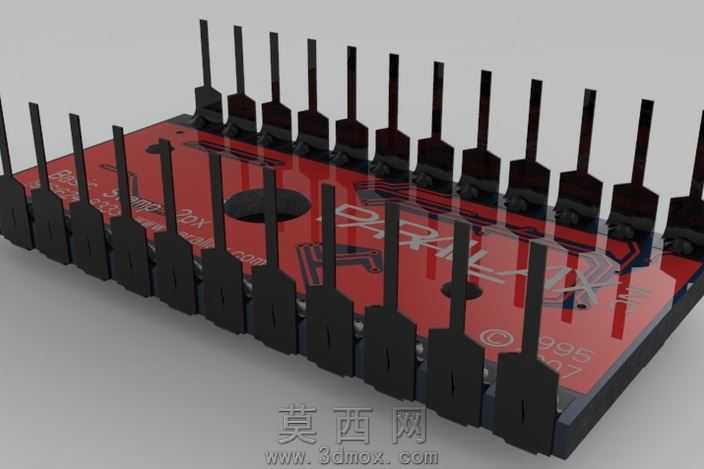

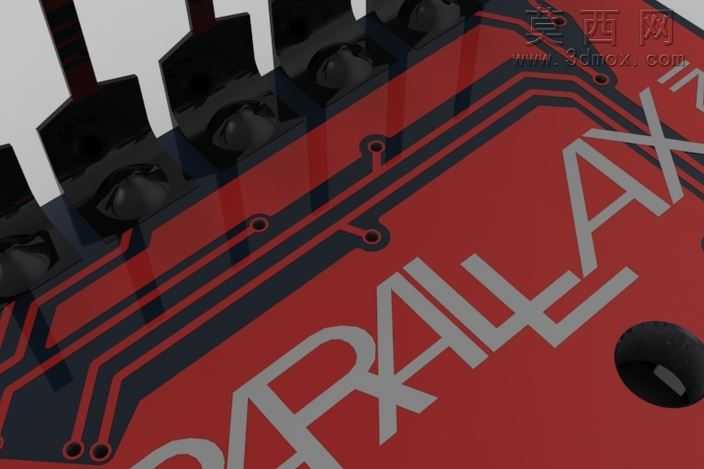

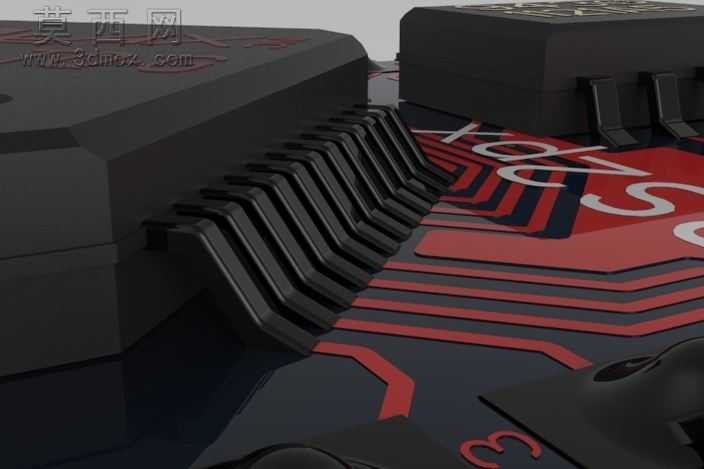

本作品为BASIC Stamp 2px单片机开发板的高精度三维建模成果，建模阶段以实物尺寸为基准，对开发板的整体结构进行1:1比例还原，首先完成PCB基板的轮廓构建，精准复刻基板边缘的定位缺口、引脚安装孔位的位置与尺寸，确保整体外形与实物完全匹配。针对板载元器件，逐一还原各部件的形态细节：主控制芯片的QFP封装引脚数量、排布间距完全符合实物规格，芯片表面的丝印标识通过纹理贴图实现高精度还原，清晰呈现型号参数信息；周边的晶振元件、电容电阻、排针引脚分别按照对应封装尺寸建模，排针的金属引脚做了等径等长处理，黑色塑料基座的倒角、卡扣细节都做了精细化刻画，橙色复位按键的凸起弧度、表面防滑纹理也完全还原实物特征。PCB板表面的红色走线采用凹凸纹理结合材质贴图实现，走线的宽度、弯折路径与实物完全一致，板身印刷的BS2px标识、元件位号都通过UV贴图精准呈现，保证视觉上的真实感。材质设置阶段，PCB基板采用哑光黑色FR4材质，调整粗糙度参数模拟真实电路板的磨砂质感；金属引脚、芯片引脚采用高反射率的金属材质，添加细微的划痕纹理模拟工业生产的真实质感；塑料排针基座、按键采用哑光黑色、橙色塑料材质，调整漫反射参数还原塑料的哑光特性；芯片表面的丝印采用半光泽油墨材质，与基板材质形成细微的视觉区分。渲染阶段采用三点布光方案，主光源从斜上方45度照射，突出元器件的立体层次，辅助光源补亮暗部避免死黑，轮廓光勾勒板身边缘提升整体立体感，渲染输出的效果图清晰展现各部件的结构关系与材质质感，整体模型可用于电子教学演示、嵌入式产品方案展示、工业场景的元器件装配模拟等场景，建模过程中严格遵循电子元器件的工业尺寸规范，所有部件的装配间隙、相对位置都符合实际生产的装配要求，保证模型的工程实用性。
