链条式间歇运动机械传动机构

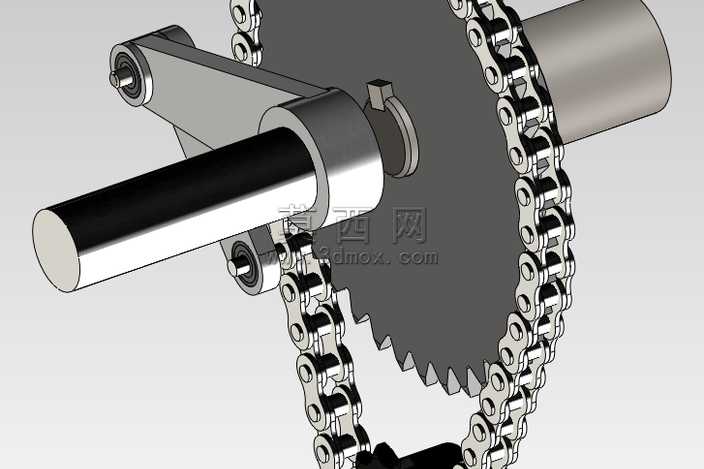

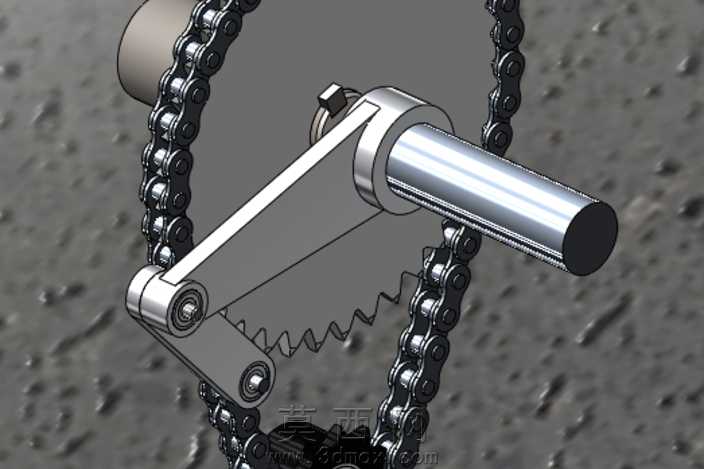

本作品为链条式间歇运动传动机构的三维建模成果，建模阶段采用参数化设计思路，先完成核心传动部件的尺寸约束搭建：以圆柱销轴为基准构建链节单元，通过阵列装配完成闭合传动链条的建模，链节间的铰接副预留合理的运动间隙，还原真实链条的弯折活动特性；摇杆组件采用多段实体拉伸结合倒角工艺处理，铰接孔位与销轴的配合公差按照实际机械装配标准设定，保证运动过程中无卡滞、无干涉。渲染阶段采用金属材质体系，传动轴与摇杆表面赋予抛光钢材质，调整反射粗糙度模拟金属机加工后的细腻光泽，链条表面添加轻微的氧化暗调质感，区分不同部件的材质层次，背景采用粗糙磨砂金属台面，通过环境光遮蔽效果强化机构的立体结构感，光影角度选取斜向45度主光源，突出部件间的装配关系与结构轮廓。结构设计上，该机构将曲柄摇杆的往复摆动与链条的步进传动相结合，通过摇杆端部的棘爪结构与链条链节的间歇啮合，将连续旋转输入转化为链条的间歇式步进输出，可适配生产线上需要间歇送进、工位停顿、变速传送甚至短暂反向回退的工况需求，设计过程中反复验证了摇杆摆动行程与链条步进距的匹配关系，调整了棘爪的啮合角度，保证传动过程中啮合平稳、脱开顺畅，避免跳齿、冲击等不良工况，同时对铰接位置的应力集中区域做了圆角强化处理，提升机构整体的使用寿命与运行稳定性。
