传感器类塑料零件注射成型模具结构

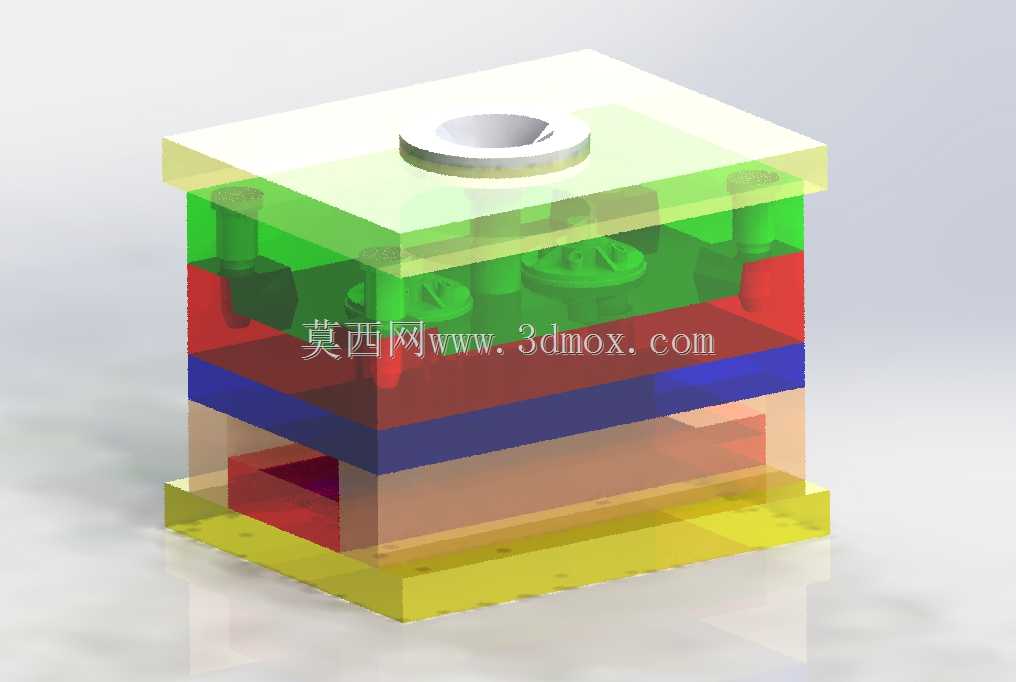

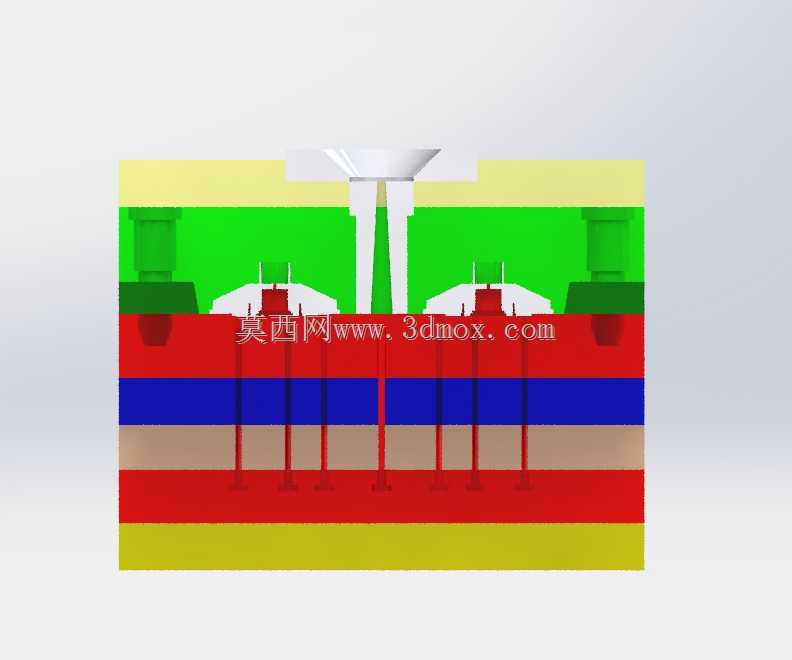

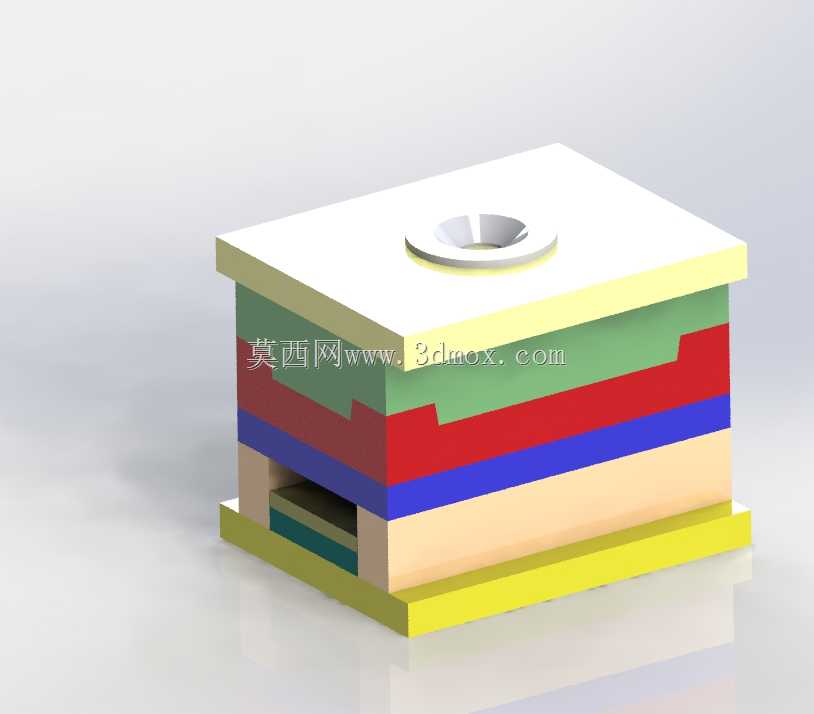

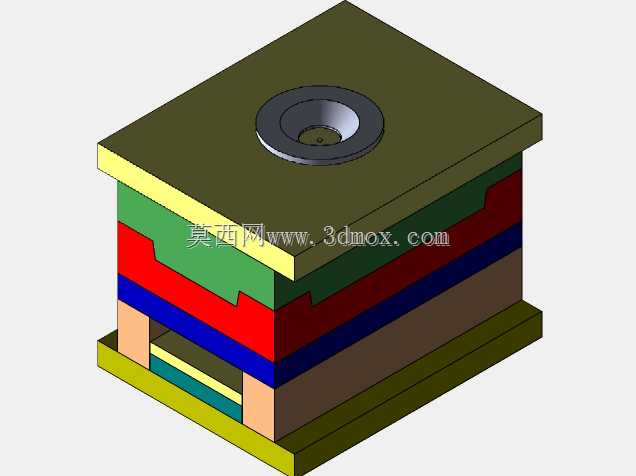

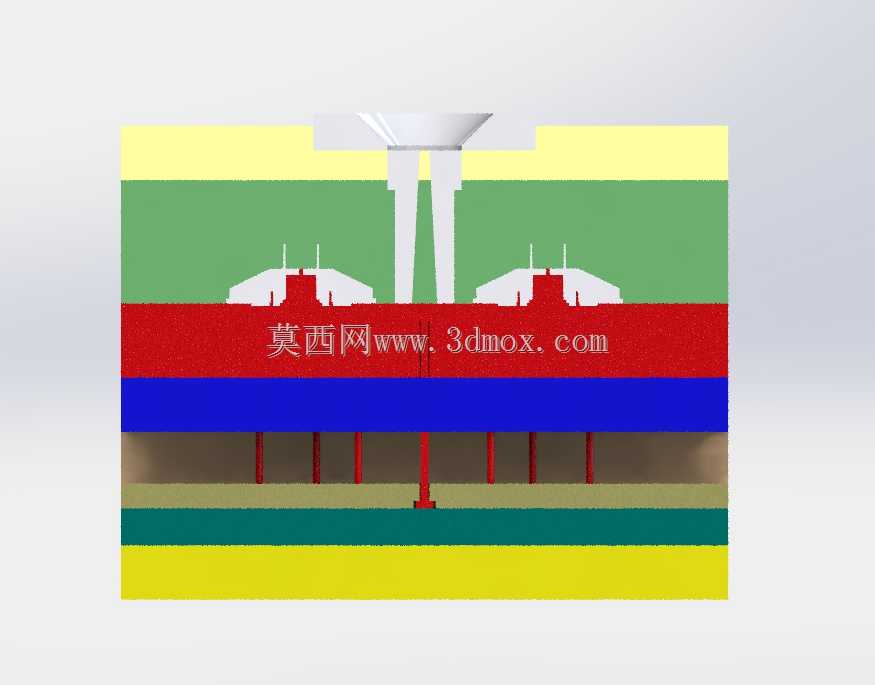

　　这套模具针对传感器配套塑料零件的量产需求开发，核心服务于工业传感类塑胶配件的批量注塑生产场景，适配常规卧式注塑机的安装规格，模架整体采用标准叠层结构布局，可直接匹配对应吨位设备的拉杆间距、定位圈尺寸与浇口套对接公差，无需额外做安装适配改造。从结构逻辑来看，模具采用多层板组合的分型设计，依次排布定模座板、定模板、动模板、支承板、垫块与动模座板，各层板之间通过导柱导套实现精准合模导向，合模过程中可保证型腔与型芯的同轴度控制在注塑成型要求的公差范围内，避免出现披锋、错模等成型缺陷。浇注系统采用中心直浇口设计，进料点设置在零件顶面中心位置，可保证熔融塑胶在型腔内的流动填充均衡，减少熔接痕、缺胶等问题的出现概率，针对传感器零件的薄壁结构特征，

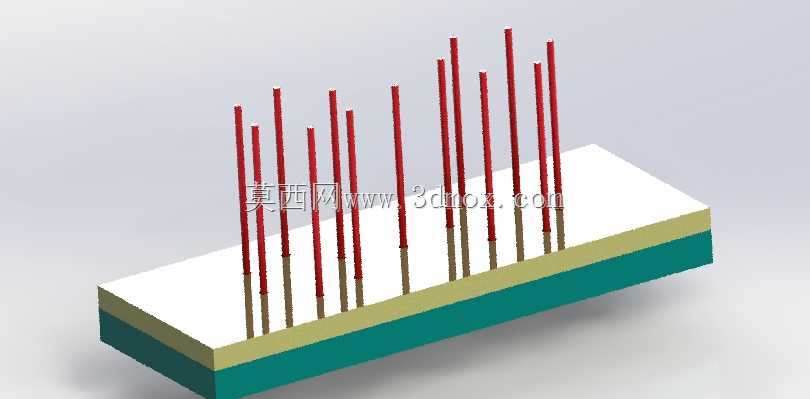

　　流道截面做了圆弧过渡优化，可降低塑胶充模过程中的压力损失，适配多数通用工程塑料的成型工艺参数。冷却回路采用分层排布的循环水路设计，分别在定模、动模侧设置独立的冷却通道，可保证成型过程中模温均匀分布，缩短零件冷却定型周期，提升单模次生产效率，同时避免因冷却不均导致的零件翘曲变形，保证传感器塑料零件的尺寸精度满足后续装配要求。顶出机构采用推杆结合推件板的组合顶出方式，顶出力分布均匀，可避免顶出过程中零件出现顶白、变形等问题，开模时先通过分型面打开完成流道凝料与零件的分离，再通过顶出机构将成型后的零件平稳推出型腔，整个动作逻辑符合常规注塑机的开模行程设定，可适配自动化取件的生产需求。

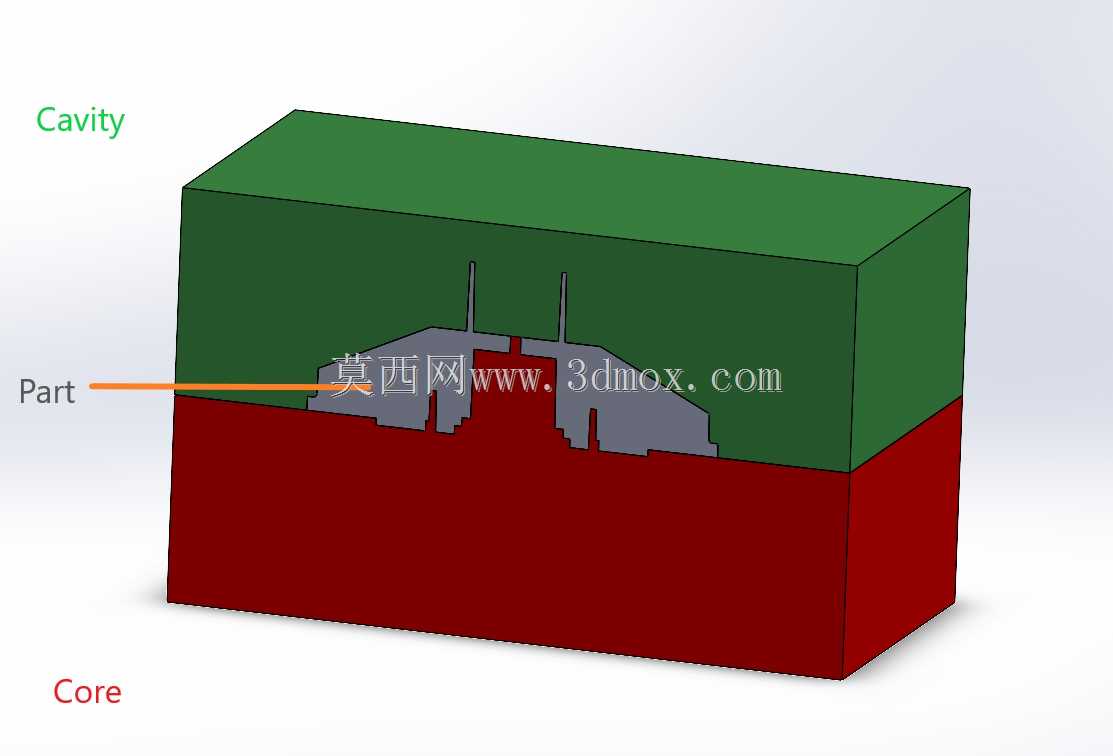

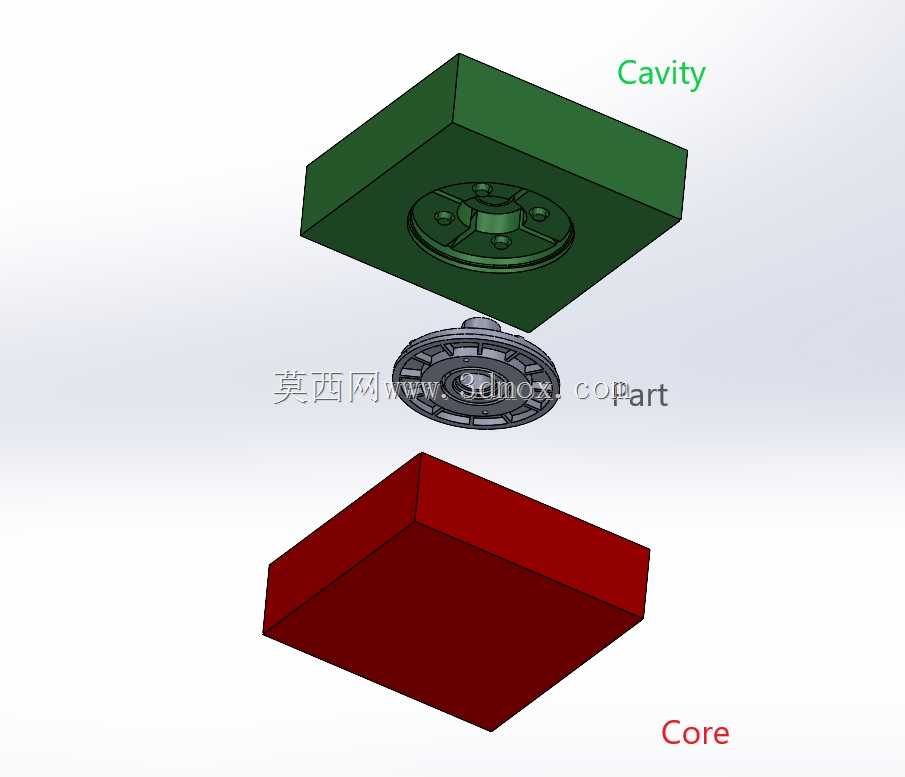

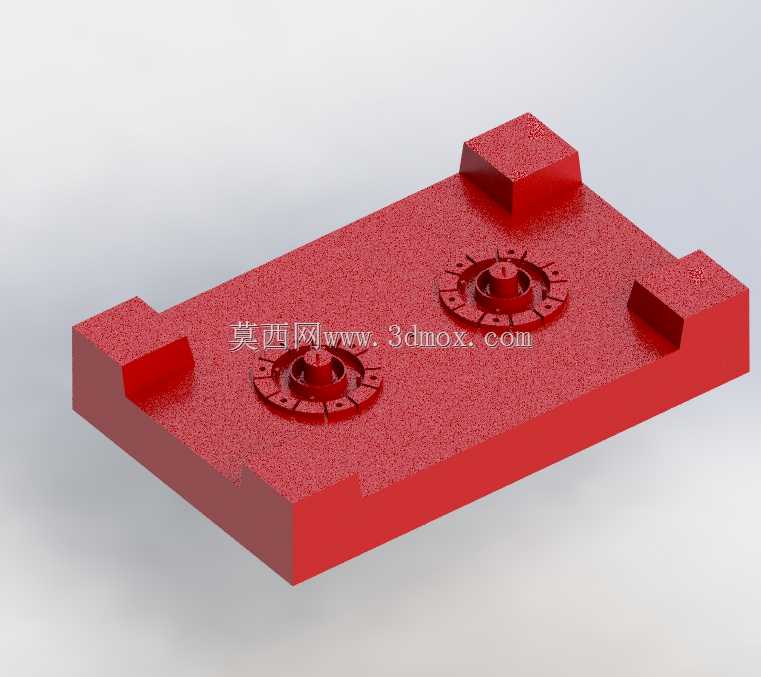

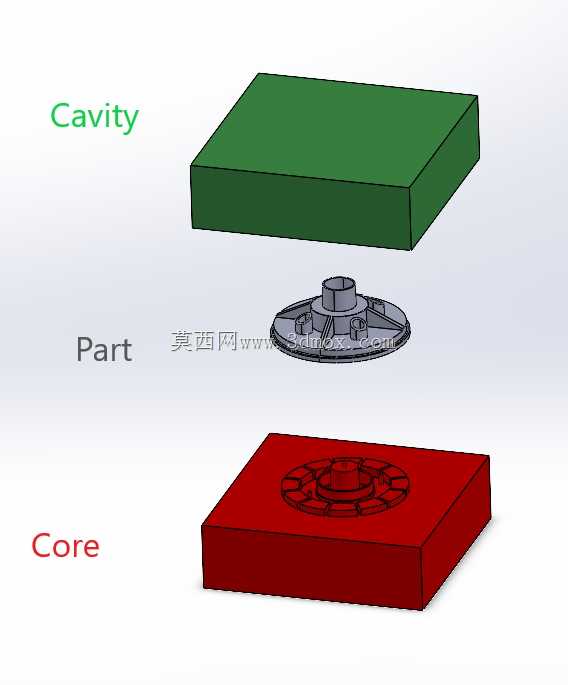

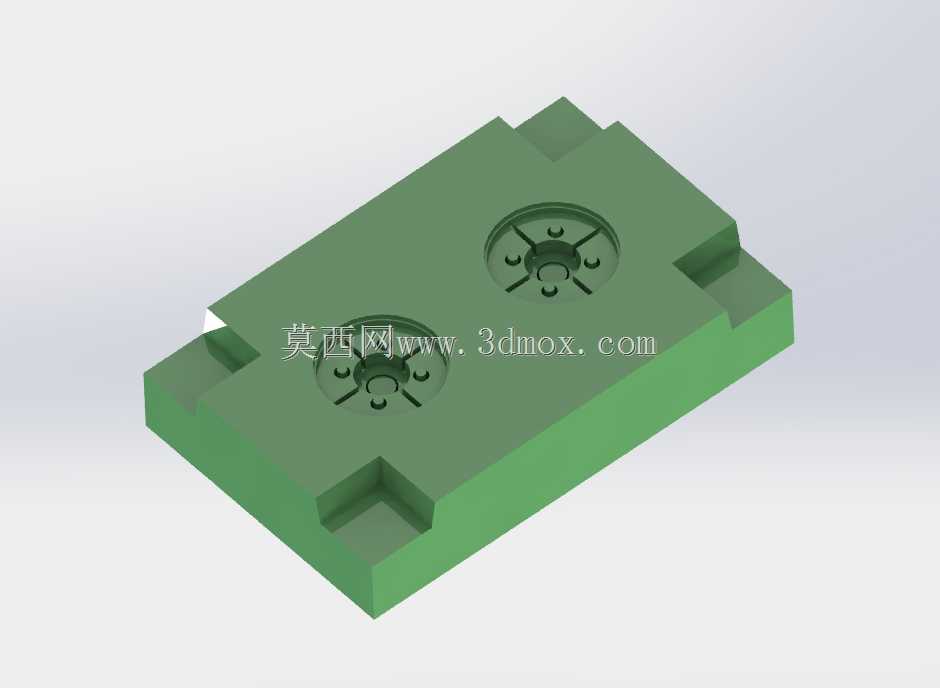

　　模具的成型零件部分根据传感器塑料件的结构特征做了拆分设计，型芯与型腔采用镶拼式结构，便于后续加工、抛光与维护更换，针对零件上的细小装配卡扣、定位柱结构，单独做了小型镶件设计，可降低加工难度，同时在易磨损位置预留了修模余量，延长模具整体使用寿命。整套结构的排气槽开设在分型面与熔体流动末端位置，可保证充模过程中型腔内的空气顺利排出，避免出现困气烧焦、气泡等成型缺陷，所有模板之间的连接螺钉、定位销均采用标准件规格，可降低后续维护的配件采购成本。
