塑料鞋架零件注塑成型模具结构设计

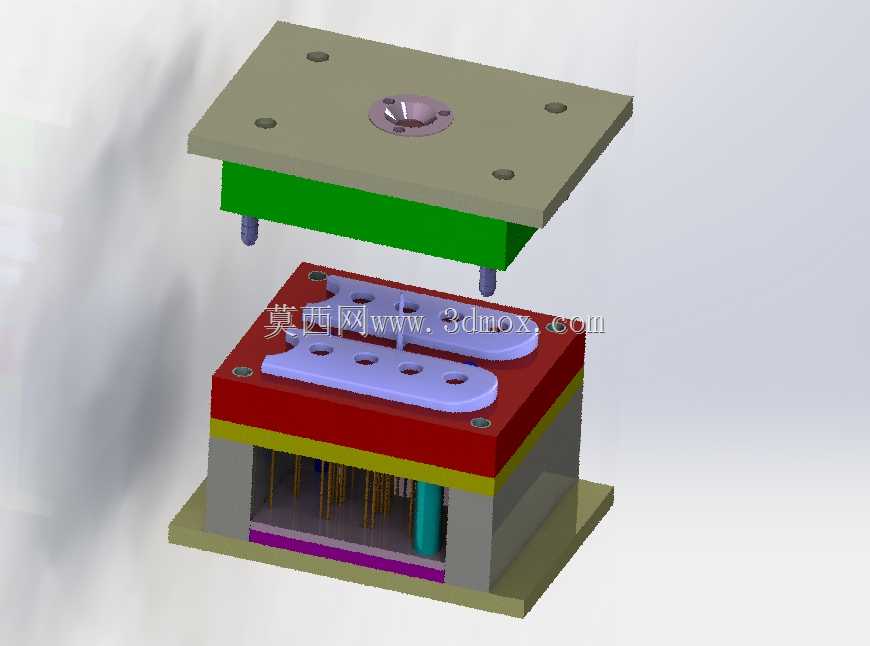

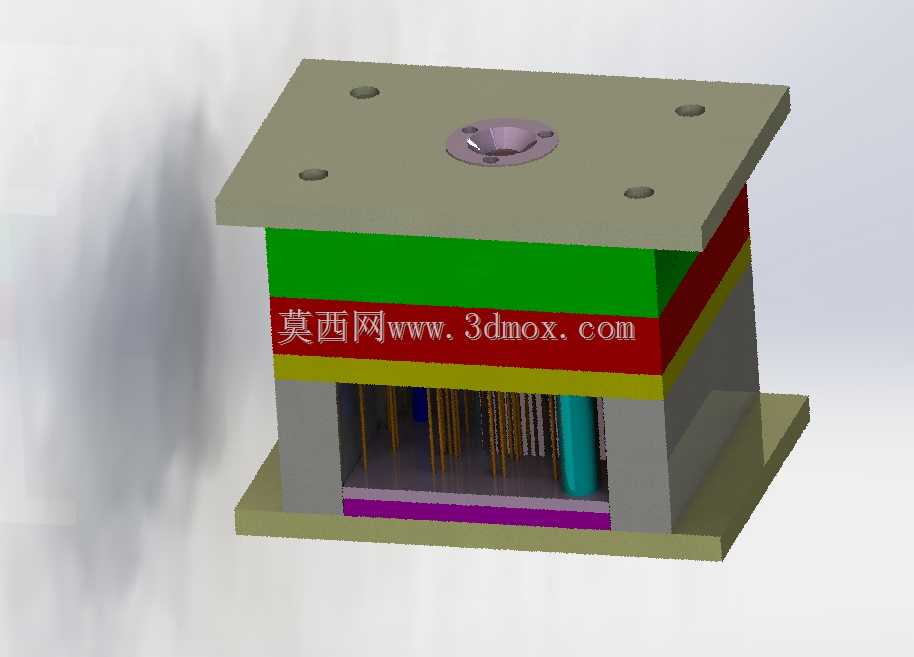

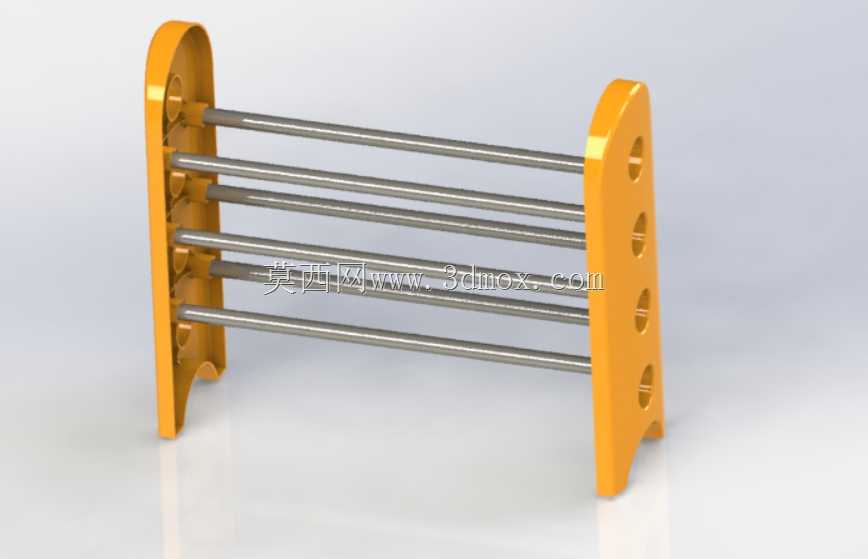

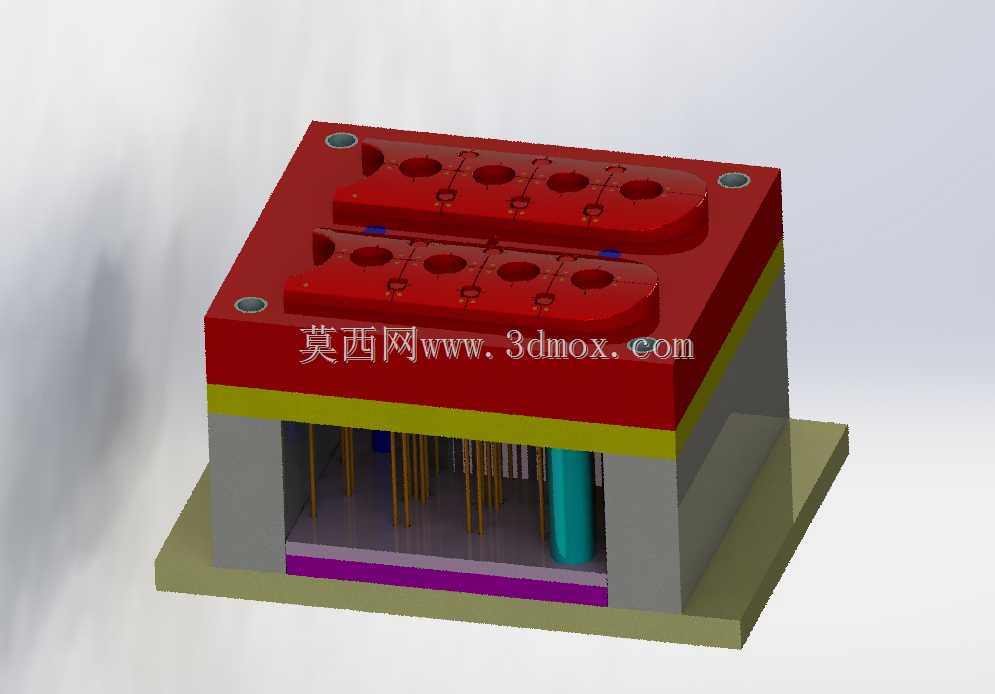

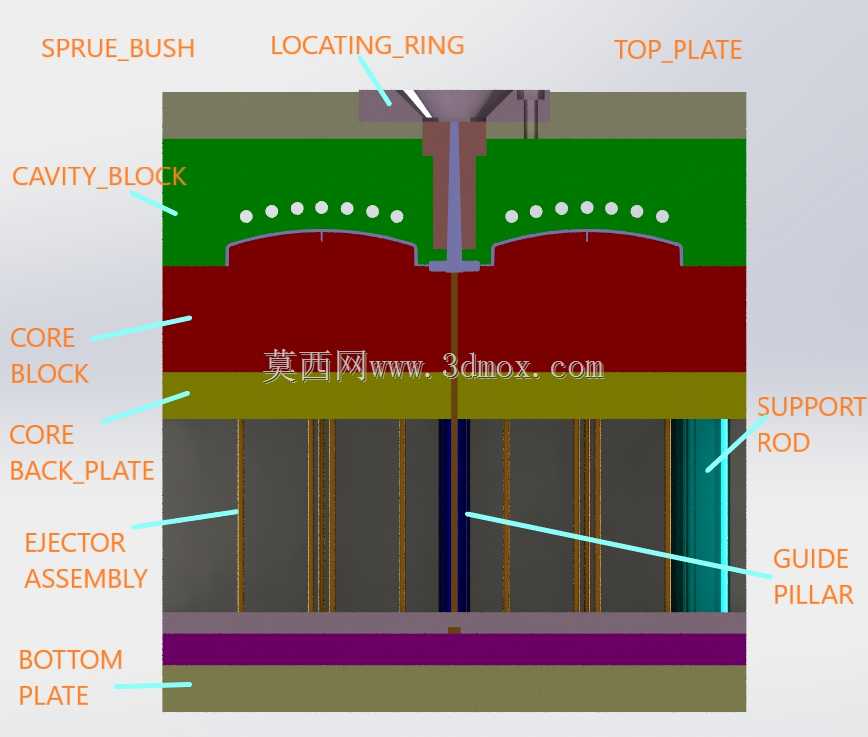

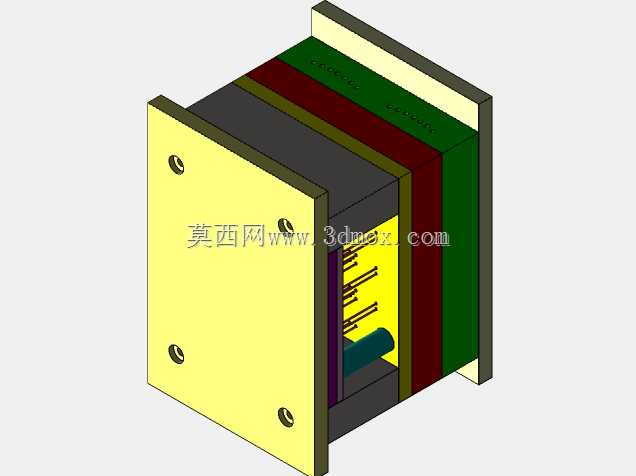

　　这套模具针对日常家居场景中塑料鞋架的多孔承载类零件开发，适配卧式注塑机安装使用，核心作用是完成热塑性塑料的注射充模、保压冷却、开模顶出全流程，批量产出尺寸一致、装配精度达标鞋架塑料构件。从结构布局来看，采用典型的两板模模架结构，定模侧设置浇口套与定位圈，可直接匹配注塑机射嘴定位，定位圈外径适配常规120吨级注塑机的定位孔尺寸，定模板与动模板的合模导向依靠四角布置的导柱导套完成，合模过程中导套先导入导柱，避免型腔错位导致的零件飞边、尺寸超差问题。

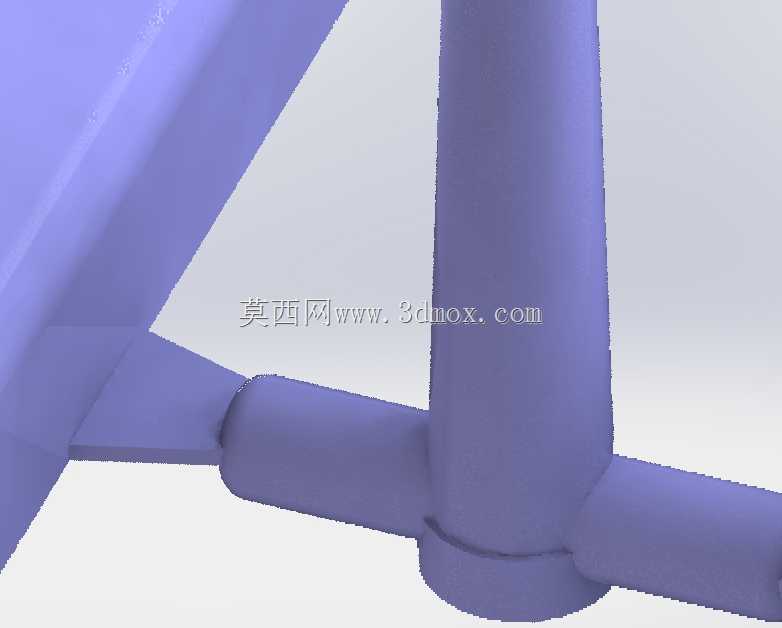

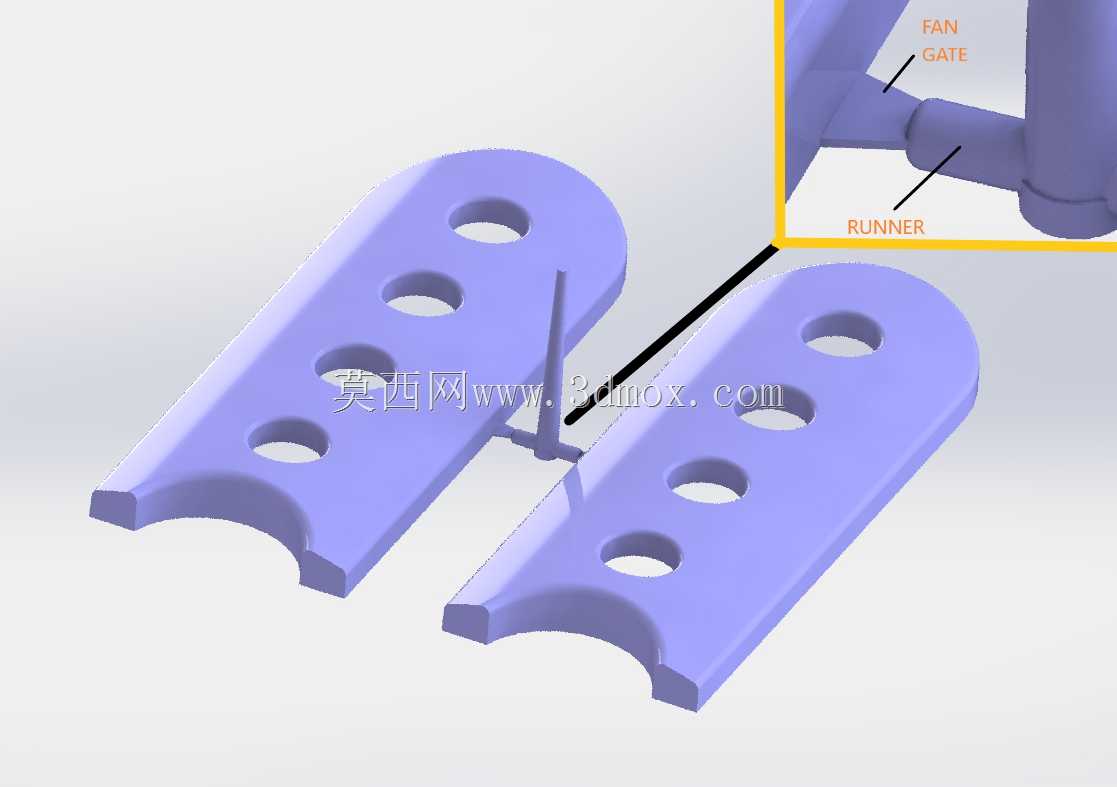

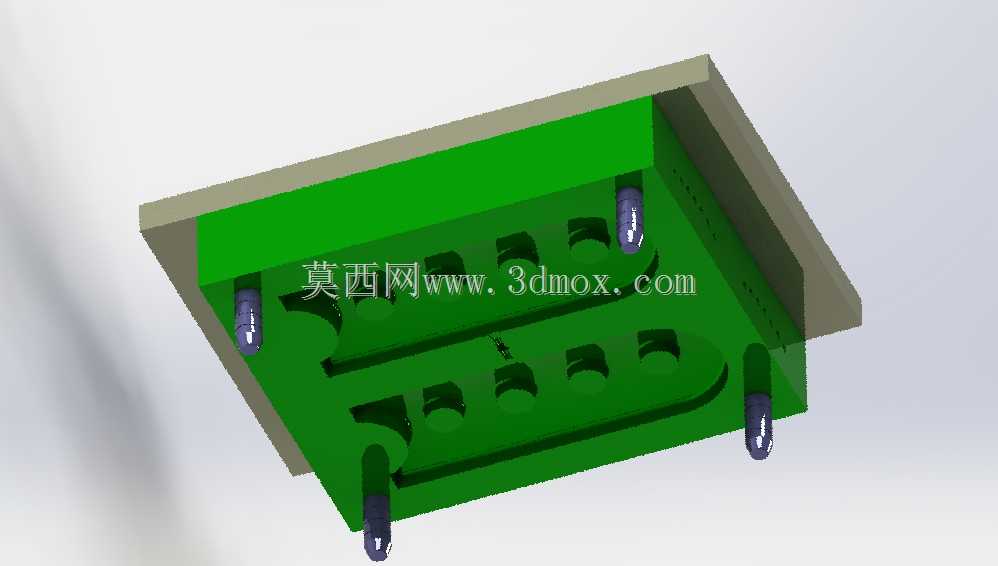

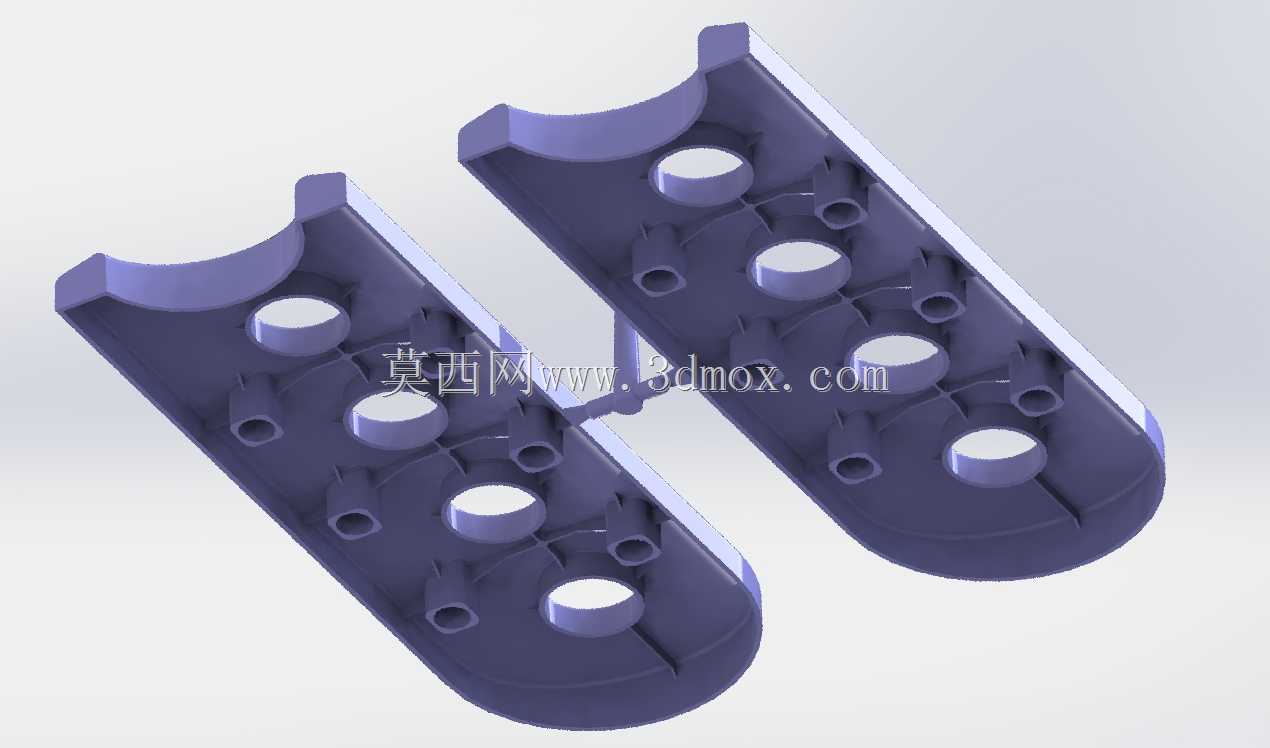

　　型腔部分直接加工在动定模仁上，针对鞋架零件的长条多孔结构，模仁型腔做了均匀的抛光处理，表面粗糙度达到Ra0.8，避免成型后零件表面出现流痕、粘模问题；浇注系统采用侧浇口进料，浇口位置选在零件非外观面的侧边，既可以保证熔融塑料在型腔内的流动平衡，避免多孔位置出现缺胶、熔接痕，也能在成型后快速去除浇口凝料，减少后续修整工作量。冷却系统围绕模仁做环绕式水路布置，水路直径设置为8mm，距离型腔壁的距离保持在15mm左右，保证冷却均匀，缩短成型周期，避免零件因冷却不均出现翘曲变形，影响后续鞋架的装配精度。

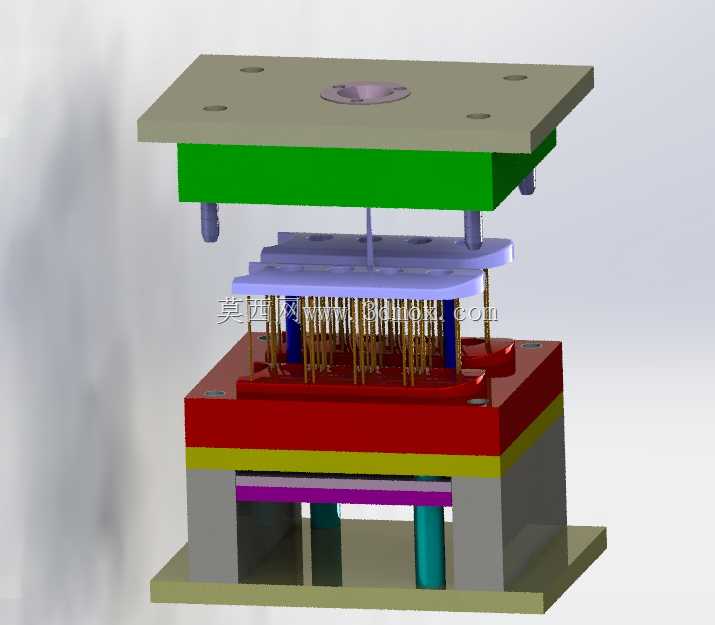

　　动模侧设置了顶出机构，采用顶针配合顶板的顶出结构，顶针布置在零件的加强筋、孔位周边等不易变形的位置，顶出行程根据零件的脱模高度设置为40mm，保证开模后零件可以顺利从动模仁上脱出，不会出现顶白、顶穿的缺陷；模具的整体安装尺寸适配常规注塑机的拉杆间距，上下模的安装板预留了对应的压板槽，可直接通过压板固定在注塑机的动定模安装面上，不需要额外加工适配结构。整套模具的分型面沿零件的最大轮廓线设置，分型面贴合紧密，合模后不会出现溢料问题，同时在分型面位置设置了排气槽，深度控制在0.02mm，可在注射过程中快速排出型腔内的空气，避免零件出现烧焦、气泡等成型缺陷。在实际生产场景中，这套模具可适配PP、ABS等常用鞋架塑料原料，成型周期控制在30秒左右，可满足中小批量的家居塑料配件生产需求，模具的易损件如导柱、顶针都采用标准件设计，后期维护更换成本低，不需要重新定制加工非标配件。
