半自动塑料瓶盖注塑成型模具结构

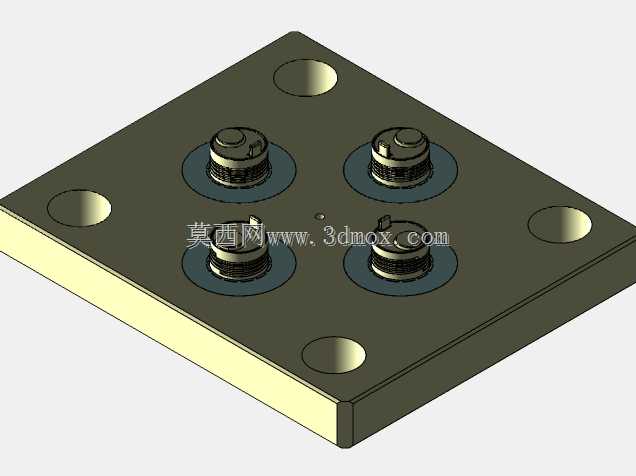

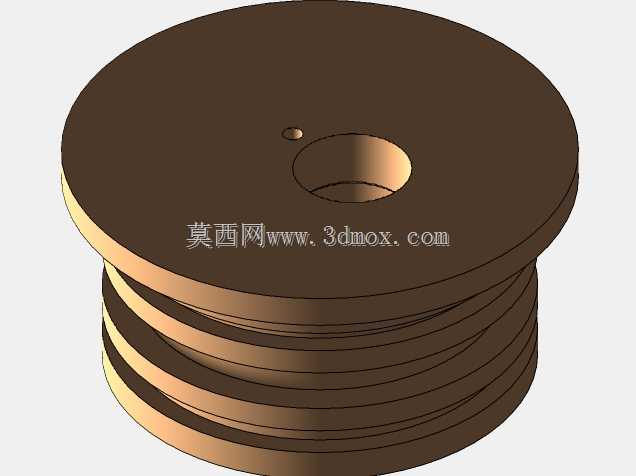

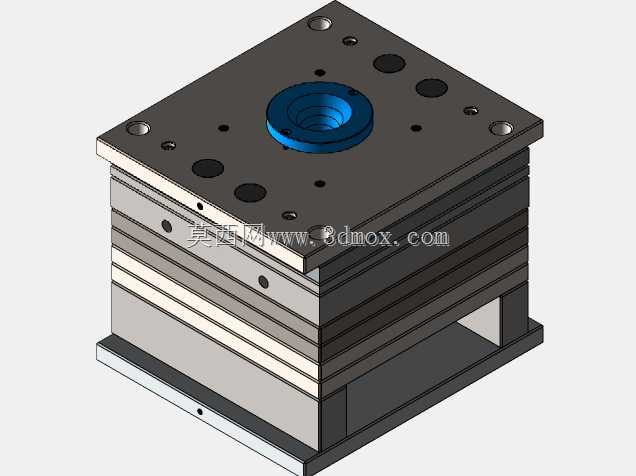

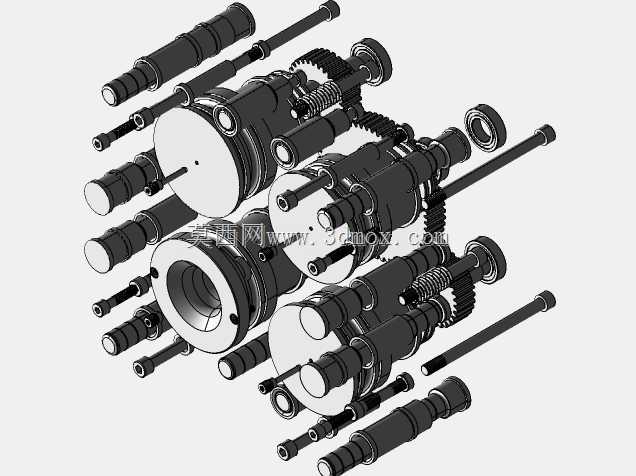

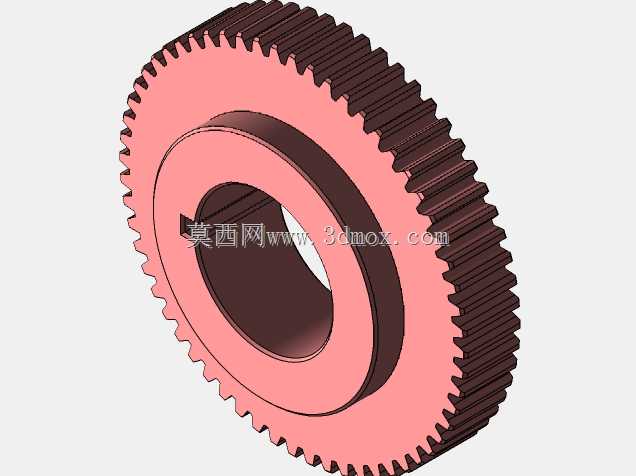

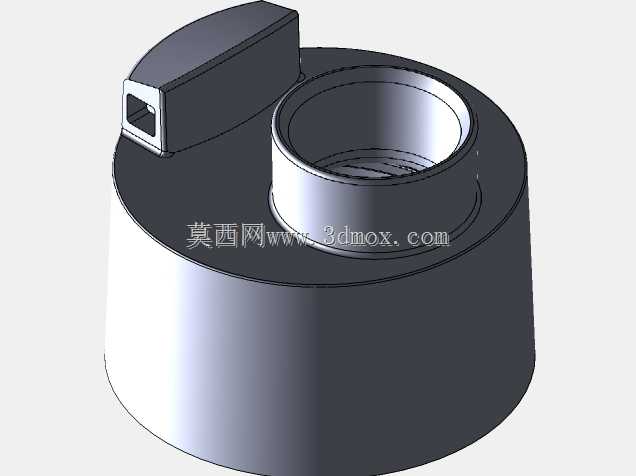

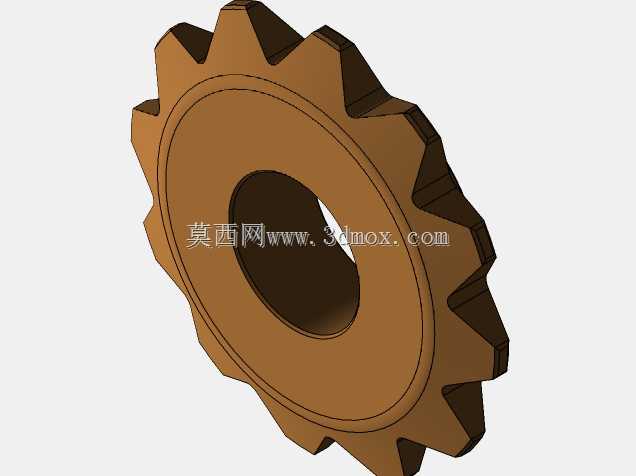

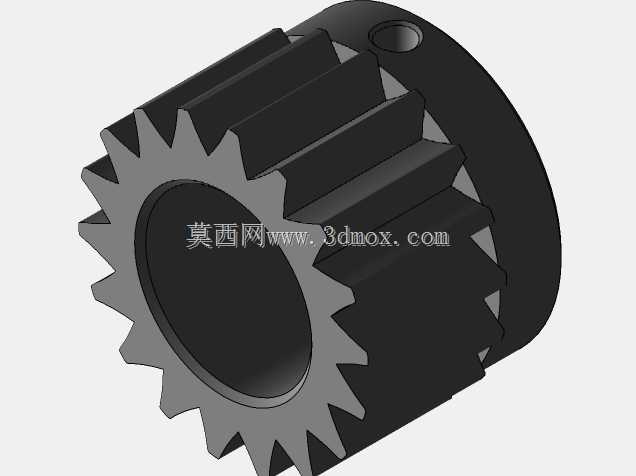

　　这套模具针对日常饮品、日化包装常用的塑料瓶盖成型需求开发，适配半自动立式注塑机的安装工位，整体采用叠层圆盘式结构布局，核心成型区域围绕中心同轴的环形型腔排布，可在单次合模动作中完成瓶盖外缘密封筋、内圈螺纹止退结构的一体成型，省去后续二次加工的工序步骤。从实际生产场景来看，这类半自动模具多用于中小批量的瓶盖定制生产场景，比如地方小型饮品厂的专属瓶盖打样、小批量日化包装配件生产，相比全自动多腔模具，它的结构更简单，维护门槛更低，换产时只需要更换对应型腔镶件，就能适配不同口径、不同防滑纹样式的瓶盖生产，不需要对整套模架进行拆解调整，很适合订单批量不大、换款频率较高的生产场景。设计过程中首先考虑的是浇注系统的排布，因为是半自动操作，

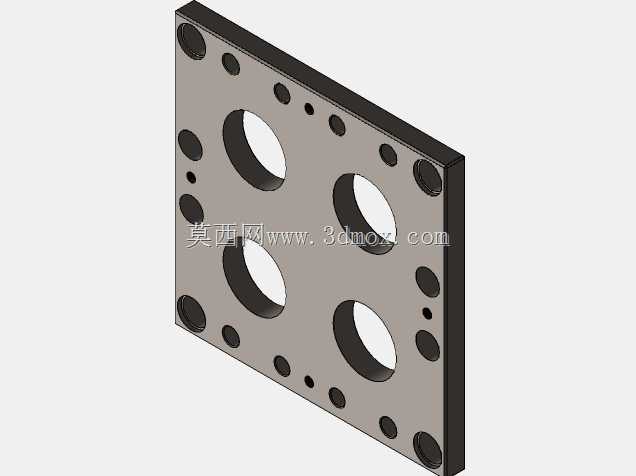

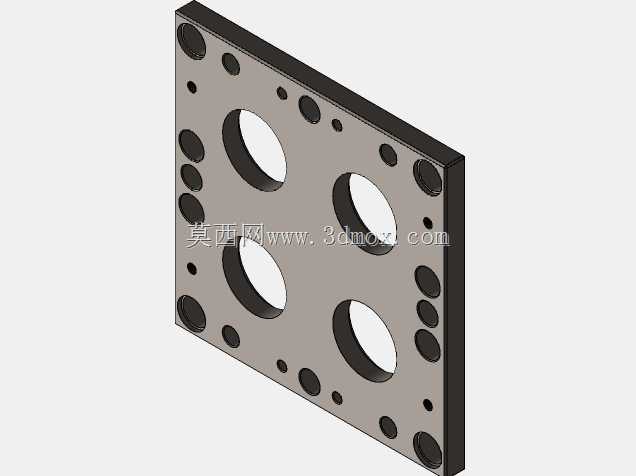

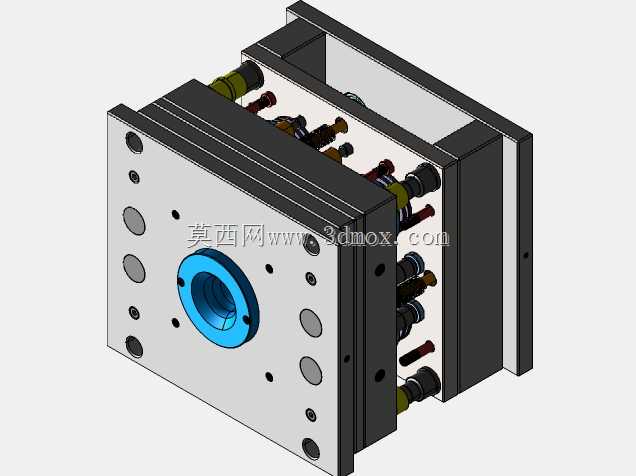

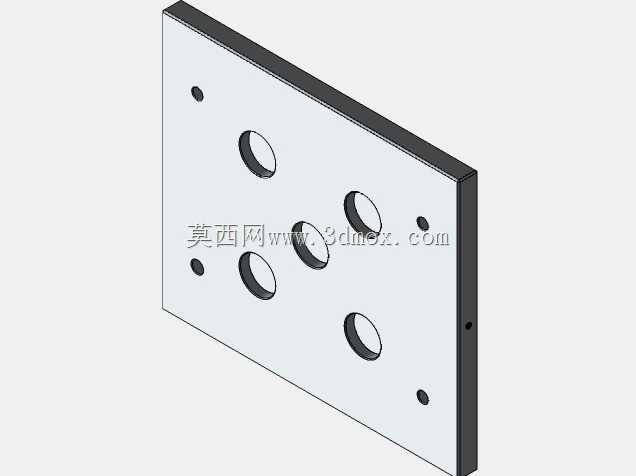

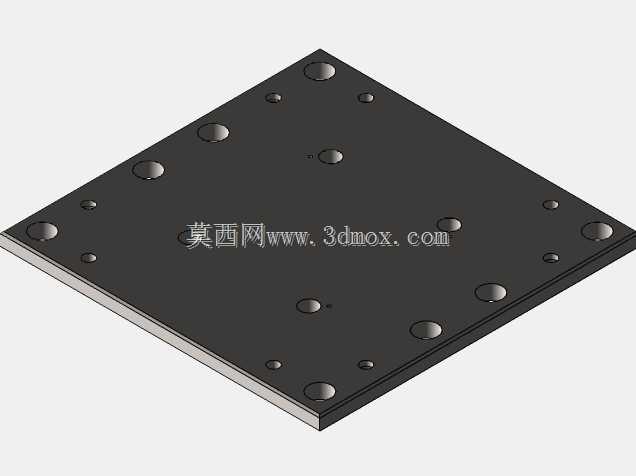

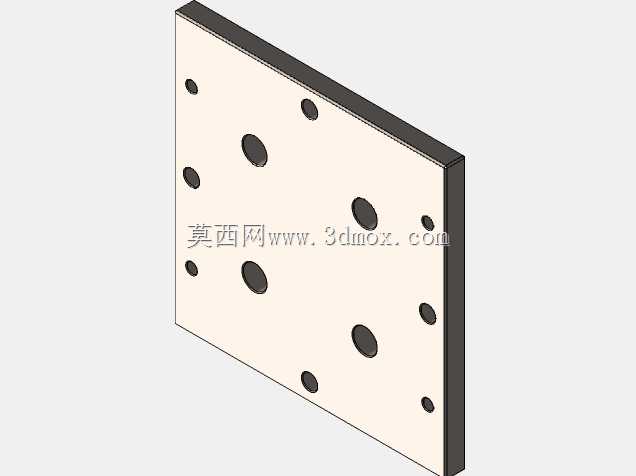

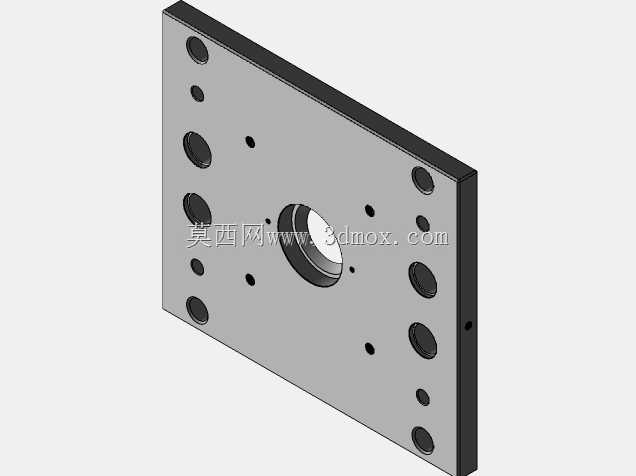

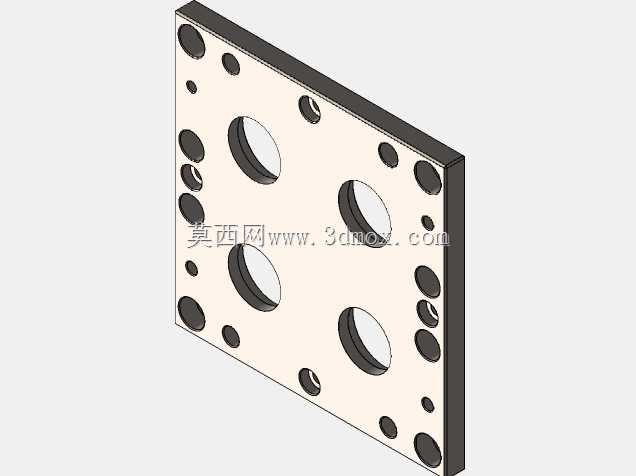

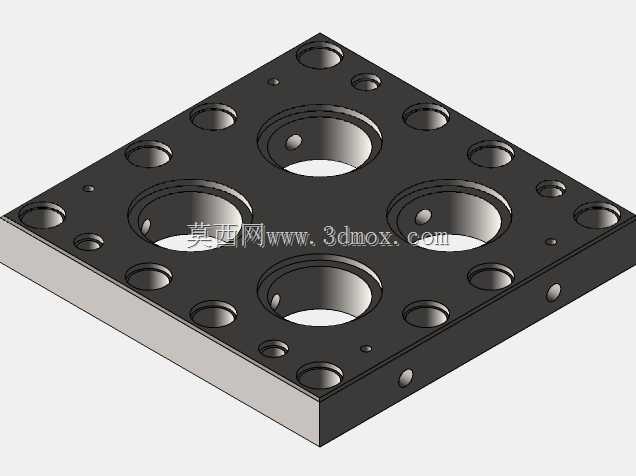

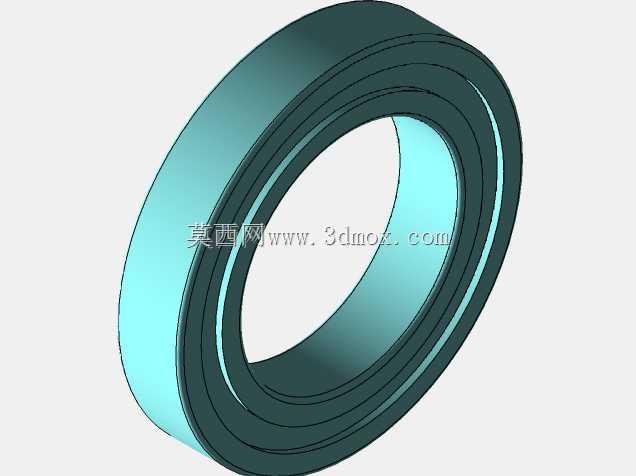

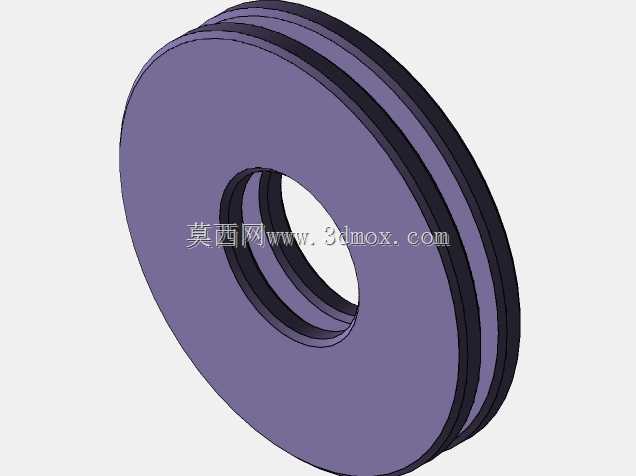

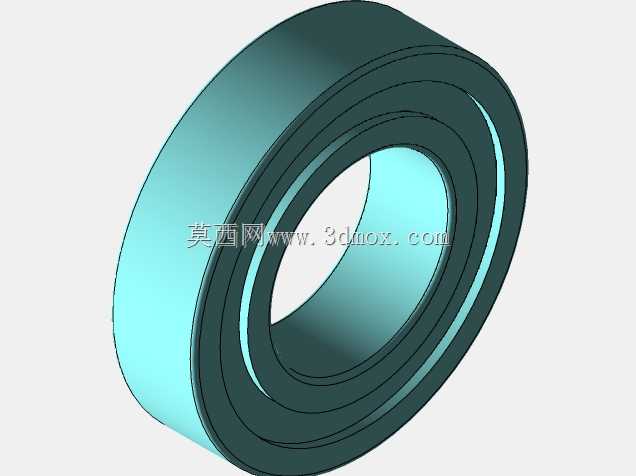

　　浇口设置在瓶盖中心的通孔位置，开模后料头可以随工件一同带出，不需要额外设置潜伏式浇口的剪切结构，操作工人只需要在开模后用简单工具就能完成料头与成品的分离，大幅降低操作复杂度。模具的合模定位采用外圈的多层止口结构，多层环形凸台与凹槽的配合精度控制在0.02mm以内，合模时可以自动导正，避免出现型腔错位导致的瓶盖飞边问题，同时多层叠合的模板结构也兼顾了冷却水道的排布空间，环形的冷却水道沿着型腔外圈均匀布置，通入循环冷却水后可以保证整个型腔区域温度均匀，避免瓶盖成型后出现收缩不均、内圈螺纹变形的问题。从安装边界来看，模具整体为圆盘形结构，外径尺寸适配常见的200吨以下立式注塑机的拉杆间距，

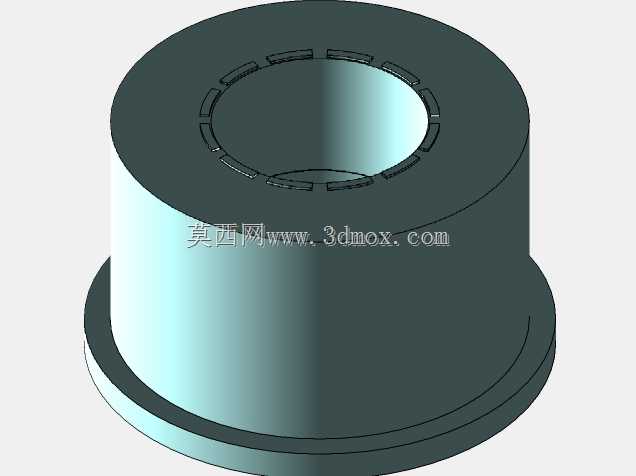

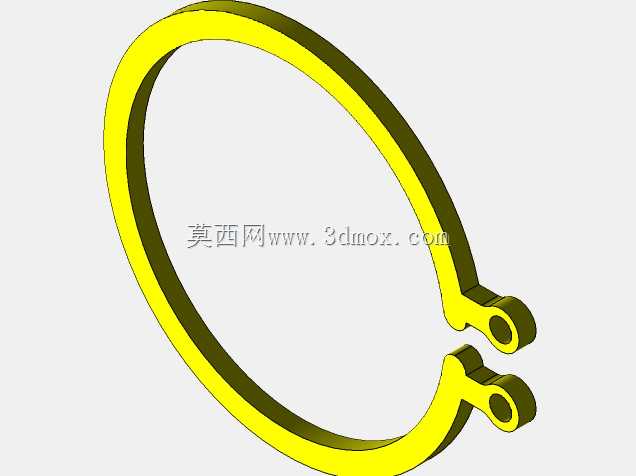

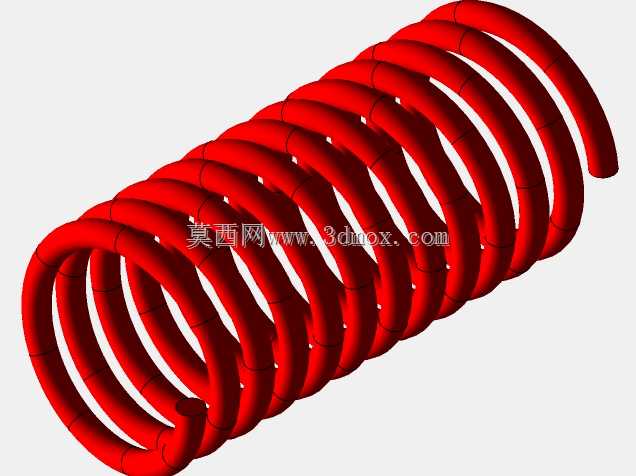

　　中心的定位孔与注塑机射嘴的同轴度可以通过模架自带的定位圈直接保证，不需要额外做校准调整，模具厚度也在常规注塑机的开模行程范围内，开模后工件和料头的取出空间充足，操作工人不需要将手深入模腔过深就能完成取件，符合半自动生产的安全操作要求。成型部分的镶件采用模块化设计，瓶盖外侧的防滑竖纹、内侧的密封凸筋都做在独立的镶件上，长期生产出现磨损后，只需要更换对应镶件就能恢复模具精度，不需要报废整套模架，大幅降低长期生产的维护成本。顶出结构采用简单的顶板顶出方式，因为瓶盖是环形薄壁件，顶出力均匀分布在整个瓶盖的端面，不会出现顶出变形、顶白的问题，顶出行程经过精确计算，刚好可以将成型后的瓶盖完全顶出型腔，又不会因为行程过大导致顶杆脱落，

　　减少生产过程中的故障停机概率。排气槽开设在型腔的最外圈分型面上，深度控制在0.015mm，既能顺利排出型腔内的空气，避免瓶盖出现缺胶、气泡的问题，又不会因为排气槽过深导致分型面出现飞边，减少后续去飞边的人工工作量。这套结构在实际投产前经过多轮试模调整，最初的冷却水道距离型腔过近，导致靠近水道的区域温度过低，成型时出现冷料痕，后续调整了水道与型腔壁的距离到12mm，同时优化了冷却水的流向，让进水口靠近浇口位置，出水口靠近型腔末端，保证整个成型区域的温度差控制在5℃以内，成型后的瓶盖尺寸稳定性很好，螺纹的通止规检测合格率可以达到98%以上，外缘的密封圆度误差控制在0.03mm以内，完全满足瓶盖与瓶口配合的密封要求，不会出现漏液的问题。针对半自动生产的操作特点，模具的开合模行程做了优化，合模时的导向斜度做了加大处理，即使操作工人放嵌件（如果有定制防伪嵌件需求）时位置有轻微偏差，合模过程中也能通过导向结构自动校正，不会出现压模的问题。
