塑料旋钮注塑成型模具结构设计方案

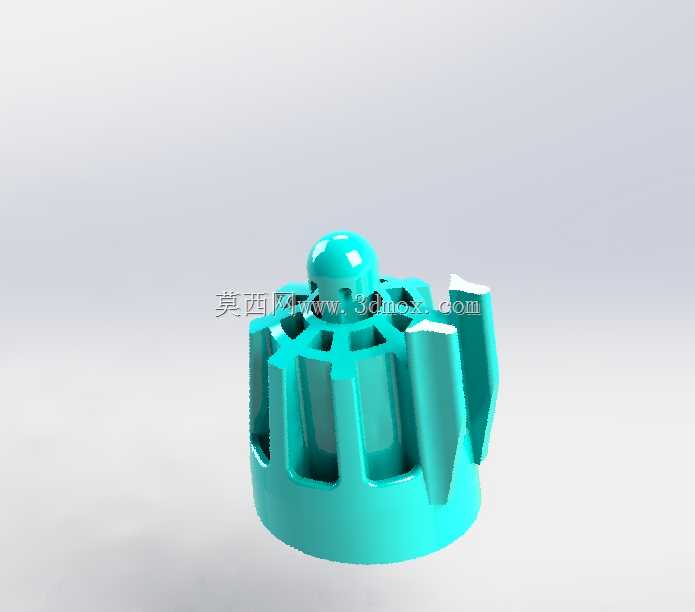

　　这套模具针对家电、仪器仪表领域常用的塑料旋钮零件开发，这类旋钮广泛应用于温控器、电位器、燃气灶具、小型机电设备的调节端，是人机交互环节中直接接触操作的功能零件，对成型后的尺寸精度、外观质感、装配同轴度都有明确要求，一旦成型出现飞边、缩痕、顶出变形，会直接导致旋钮转动卡滞、与面板配合间隙不均，影响终端产品的操作手感与外观一致性。

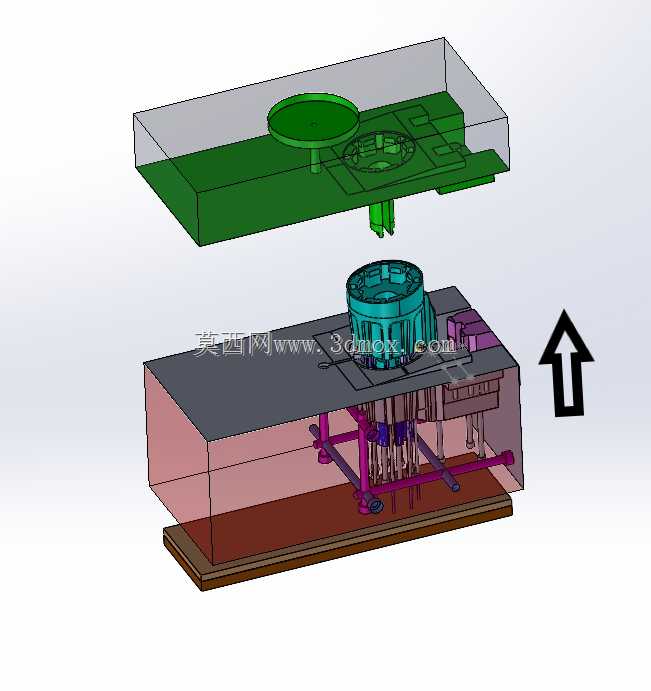

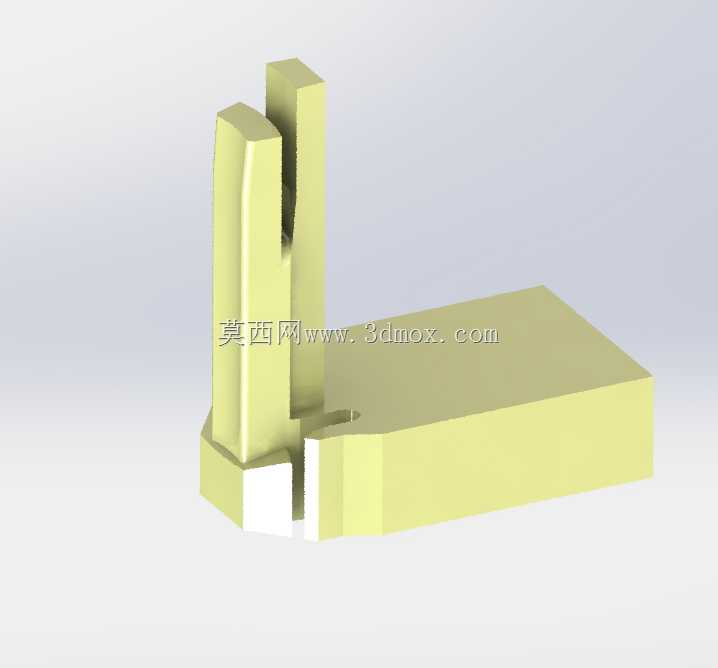

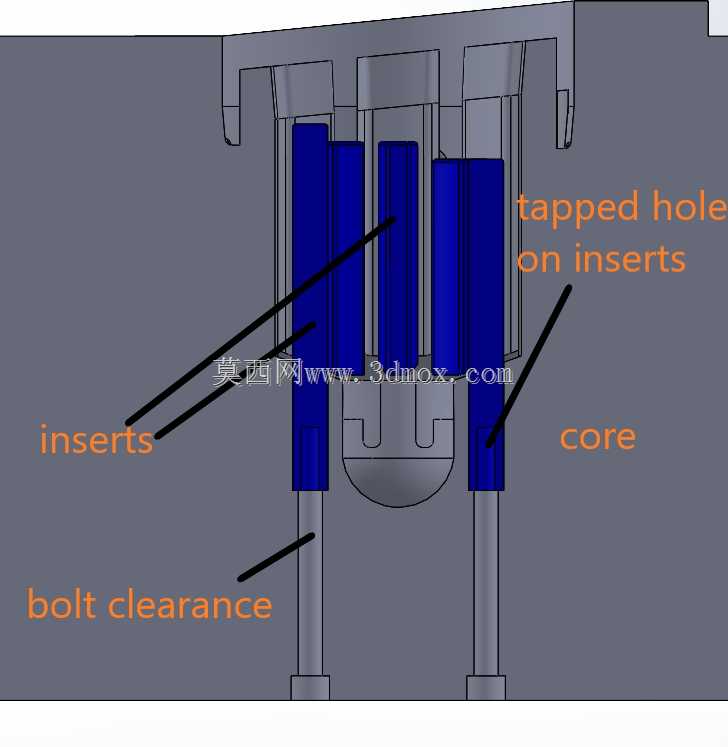

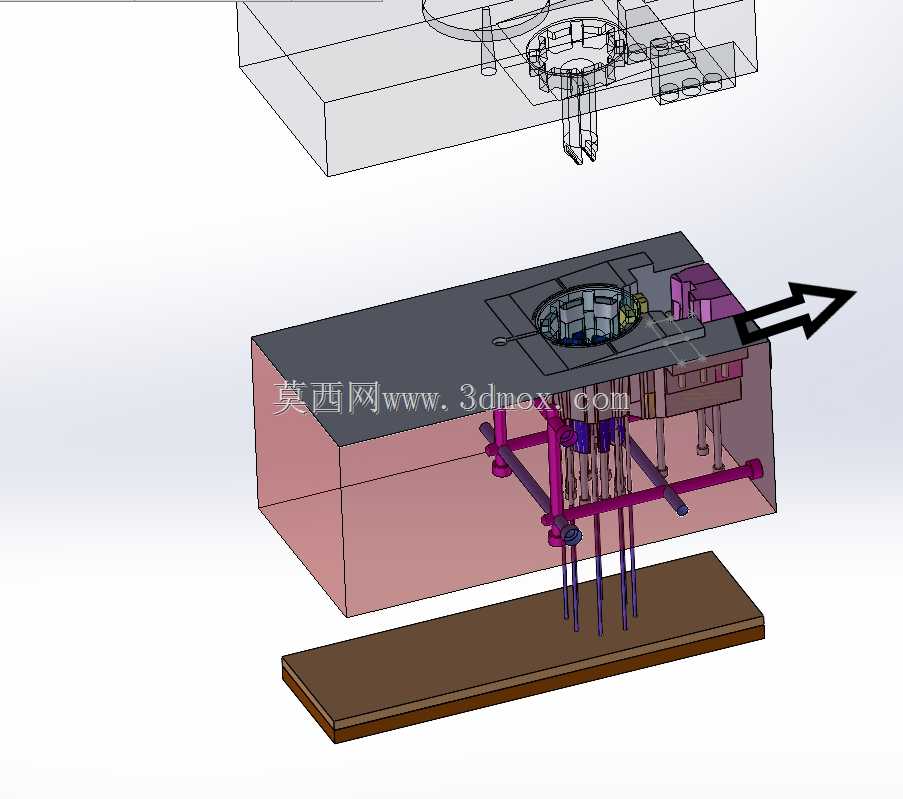

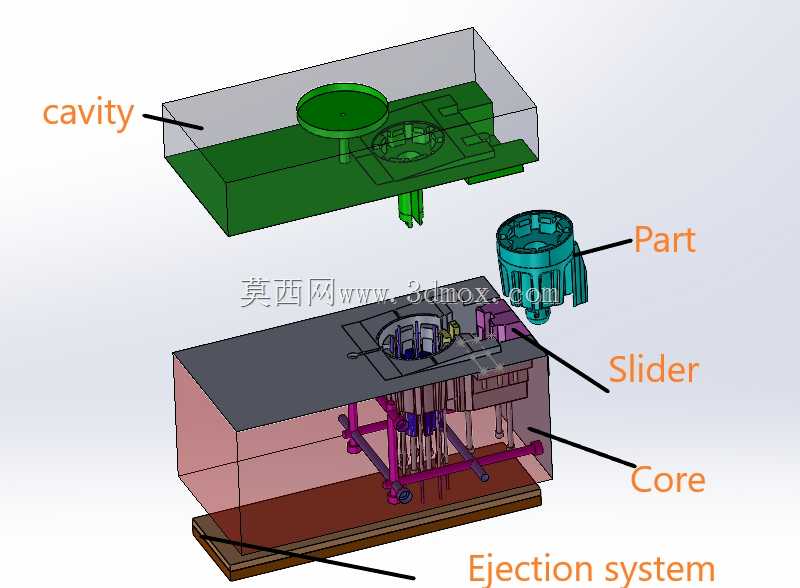

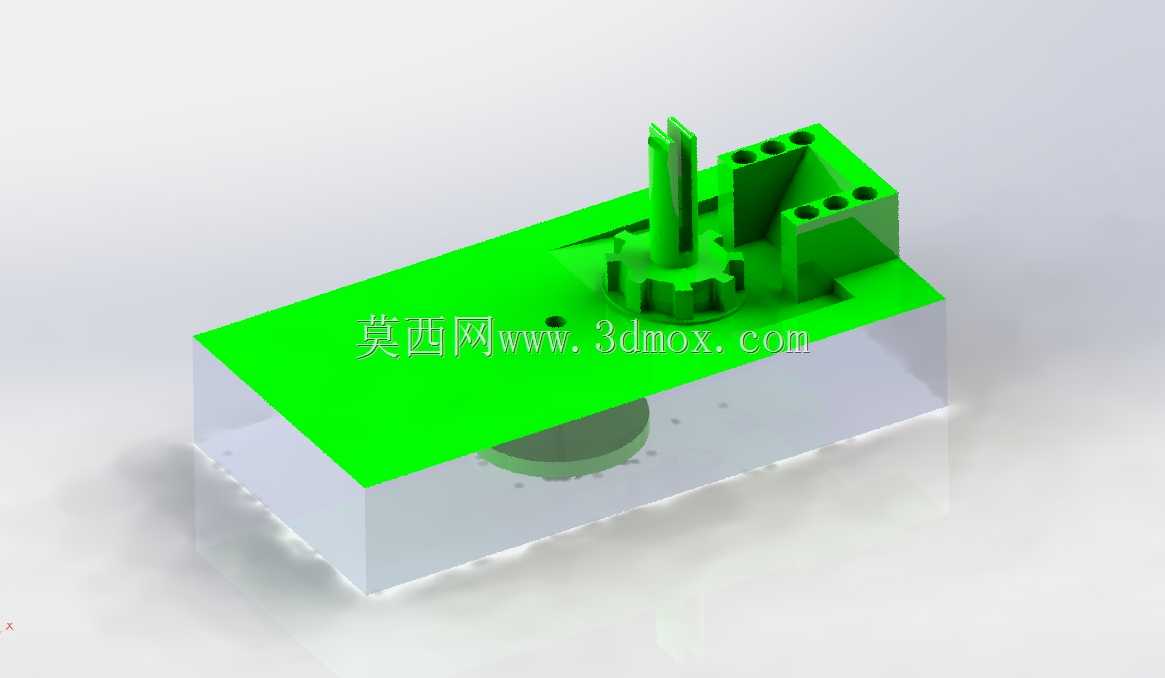

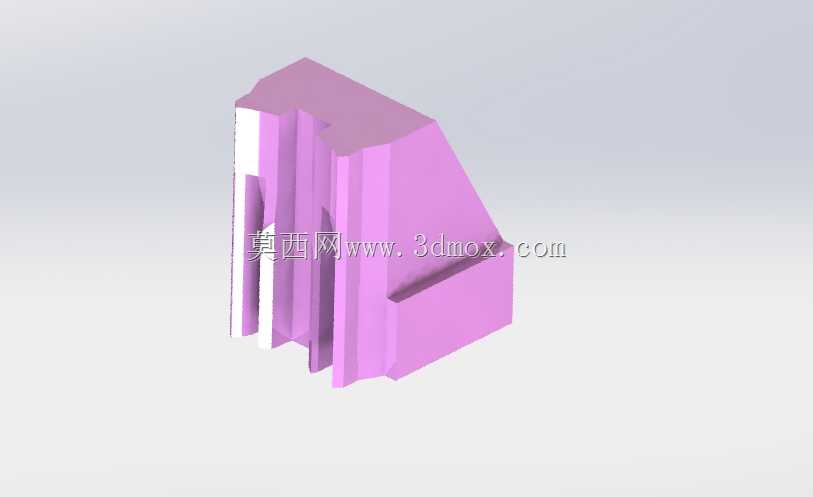

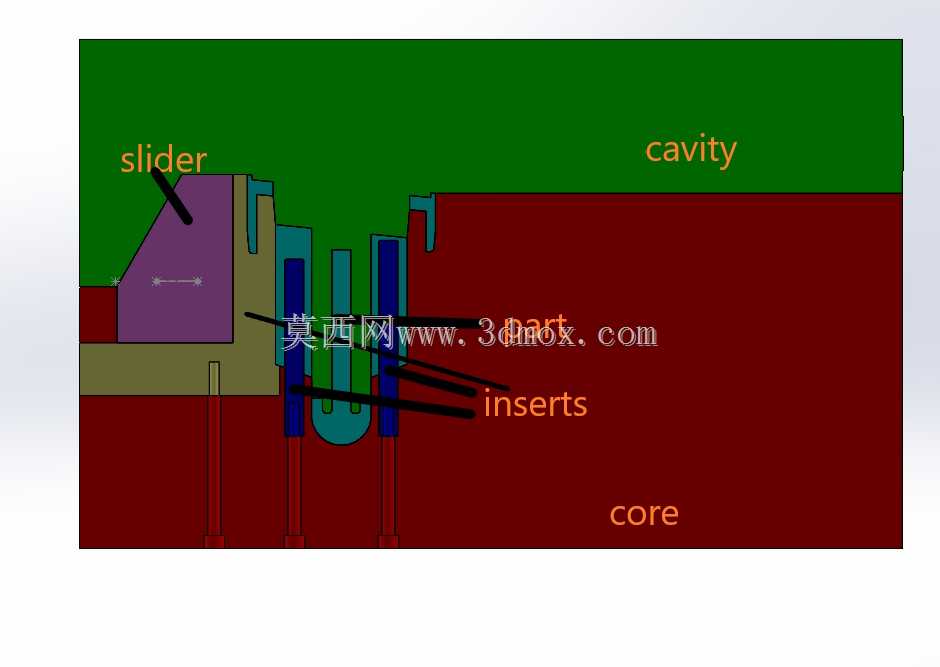

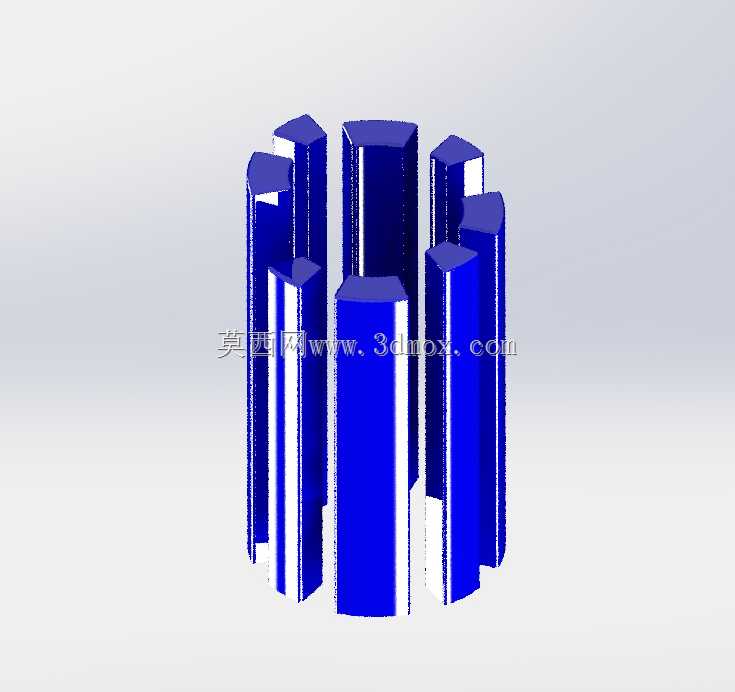

　　设计过程中首先围绕旋钮的结构特征拆分成型部件，零件本身带有环形防滑纹路、中心装配轴孔、侧面定位卡槽，因此型腔部分直接成型旋钮的外观操作面，表面做了对应纹路的蚀纹预留，保证注塑后外观面无需二次处理就能达到使用要求；型芯部分负责成型旋钮的内孔与内部装配筋位，针对内孔的脱模斜度做了1°的取值，既保证开模时不会拉伤内壁，也能控制装配后的同轴度误差在0.05mm以内。考虑到旋钮侧面的定位卡槽属于侧向凹凸结构，设计中采用了斜导柱驱动的滑块结构完成侧抽芯动作，滑块的锁紧面做了5°的斜度匹配，避免注塑过程中受模腔压力作用产生后退飞边，滑块的行程设置为8mm，完全脱离卡槽的倒扣区域后再完成开模动作，不会出现抽芯刮伤零件侧壁的问题。

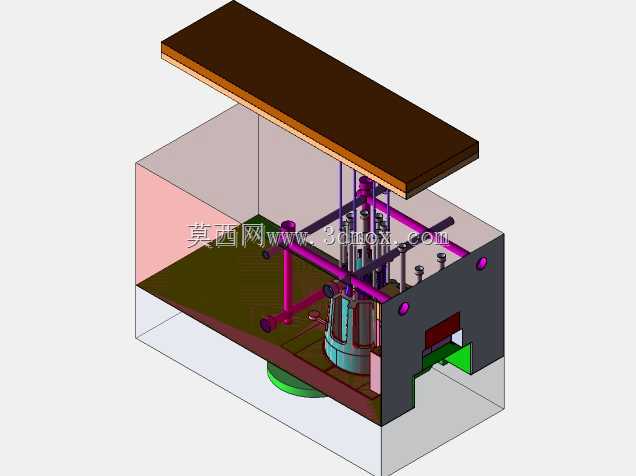

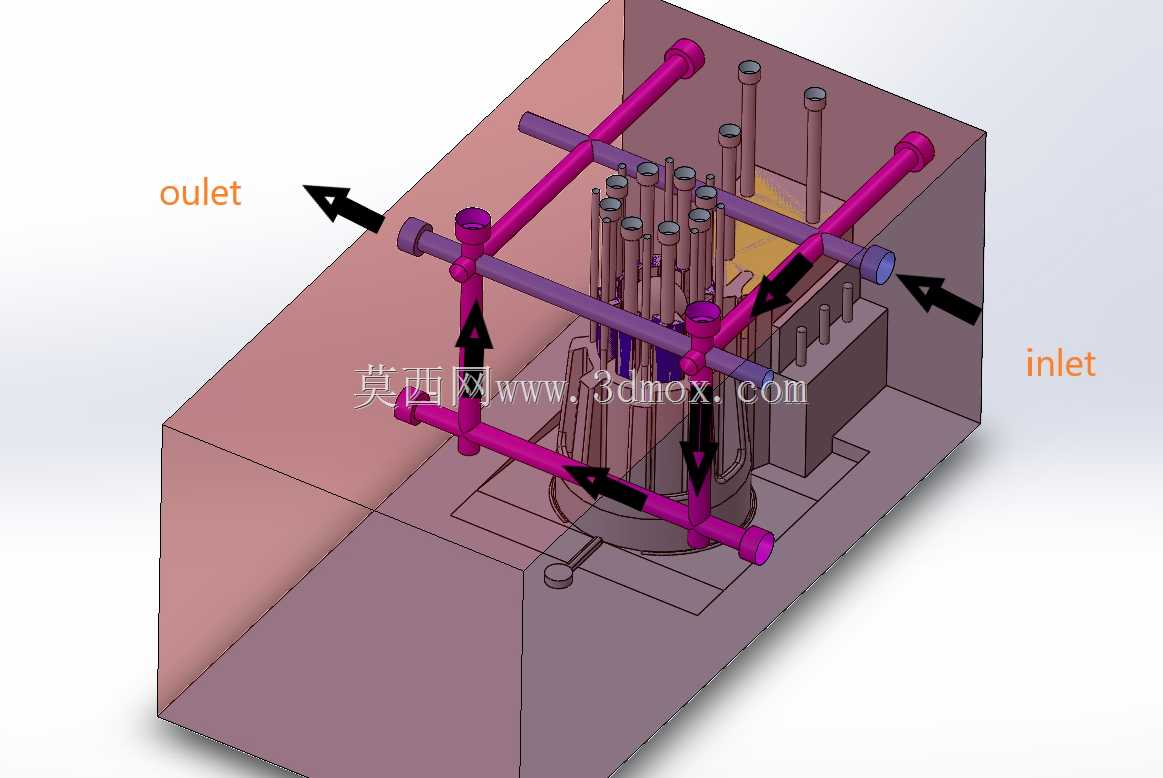

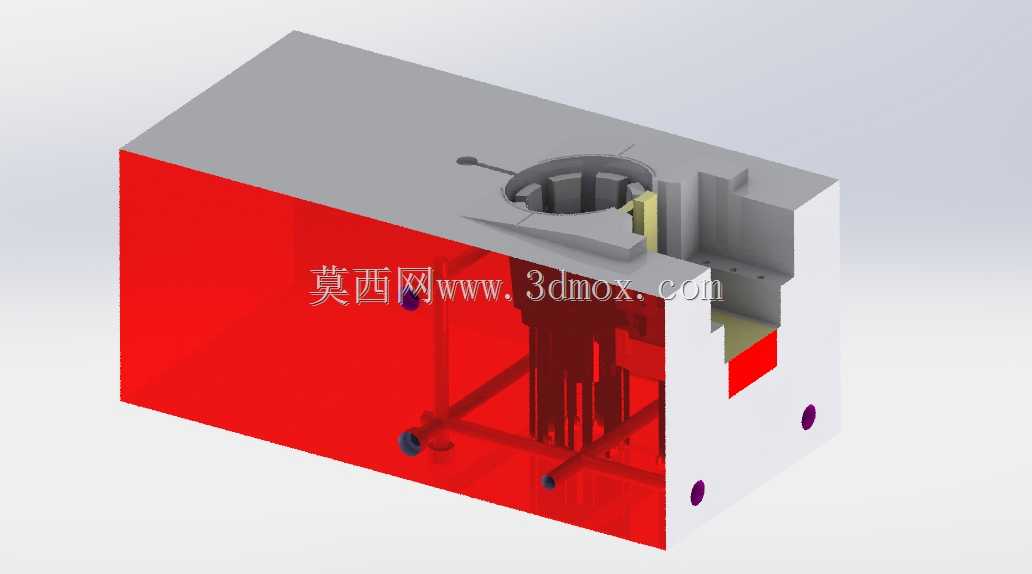

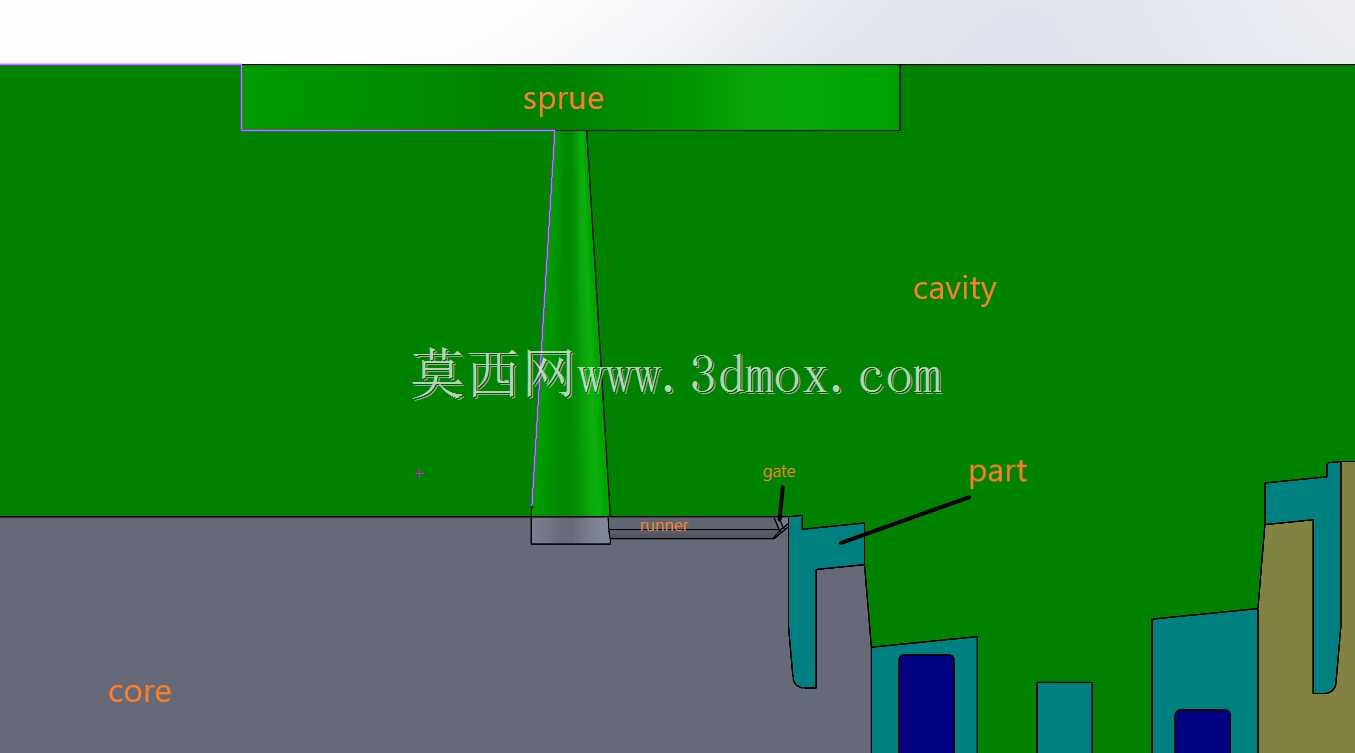

　　浇注系统采用点浇口进料，浇口位置设置在旋钮顶面的中心区域，进料过程中熔体能均匀向四周环形填充，避免出现单侧填充导致的熔接痕、缺胶问题，同时点浇口在开模时能自动拉断，残留的浇口痕迹极小，不会影响旋钮顶面的外观质量。冷却回路分别在型腔板、型芯、滑块内部做了排布，回路距离成型面的距离控制在12-15mm，保证模温均匀控制在40-60℃区间，减少不同区域的冷却速率差导致的零件翘曲变形，冷却水路的接头全部设置在模具非操作侧，避免与周边的注塑机拉杆、顶出机构产生干涉。

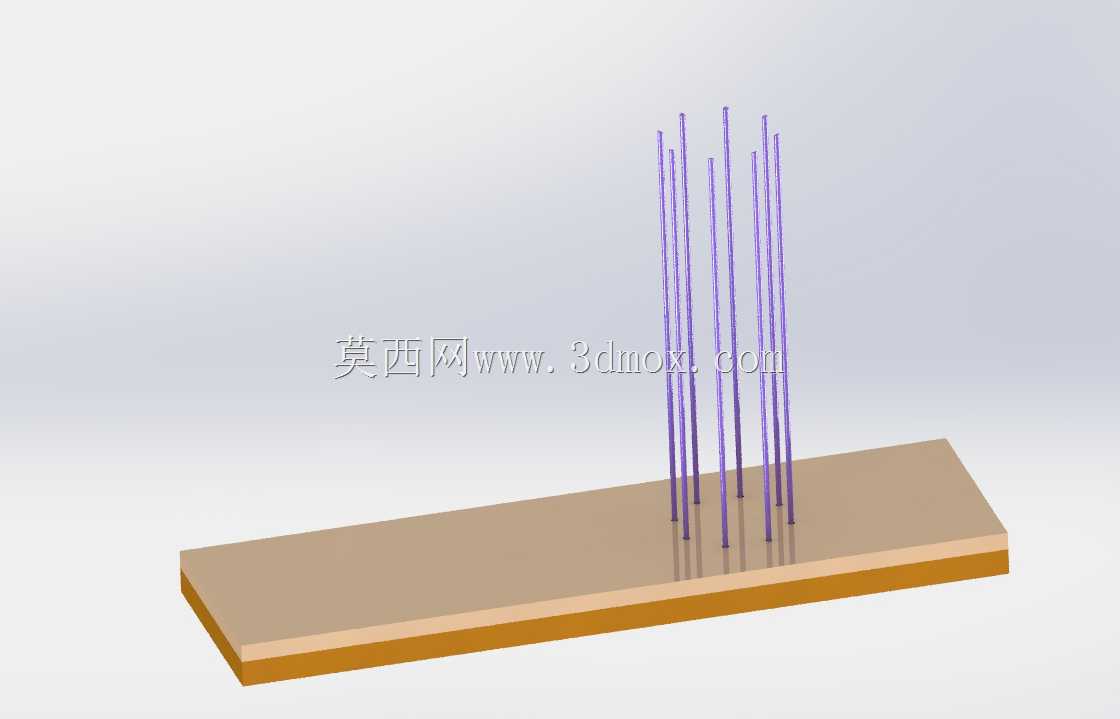

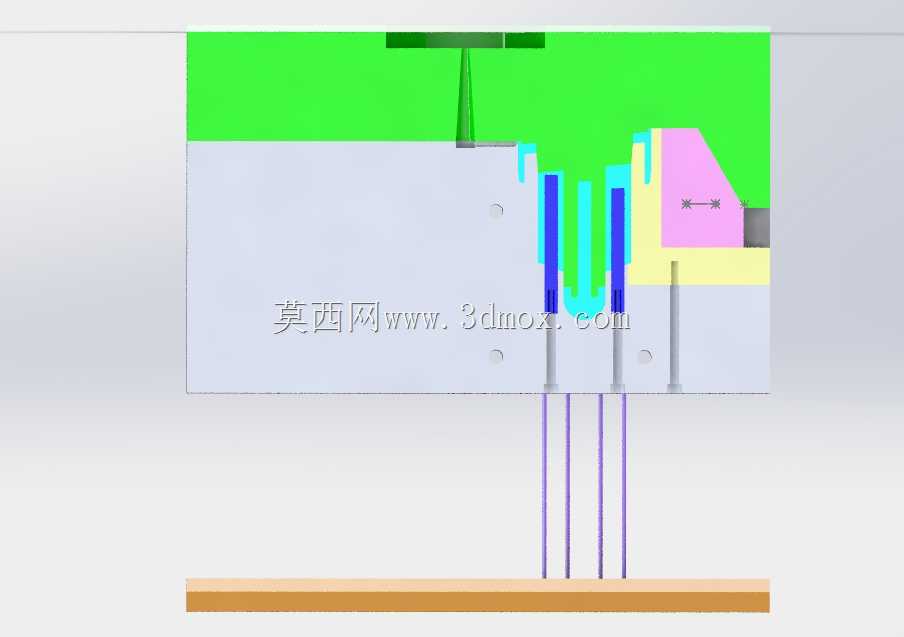

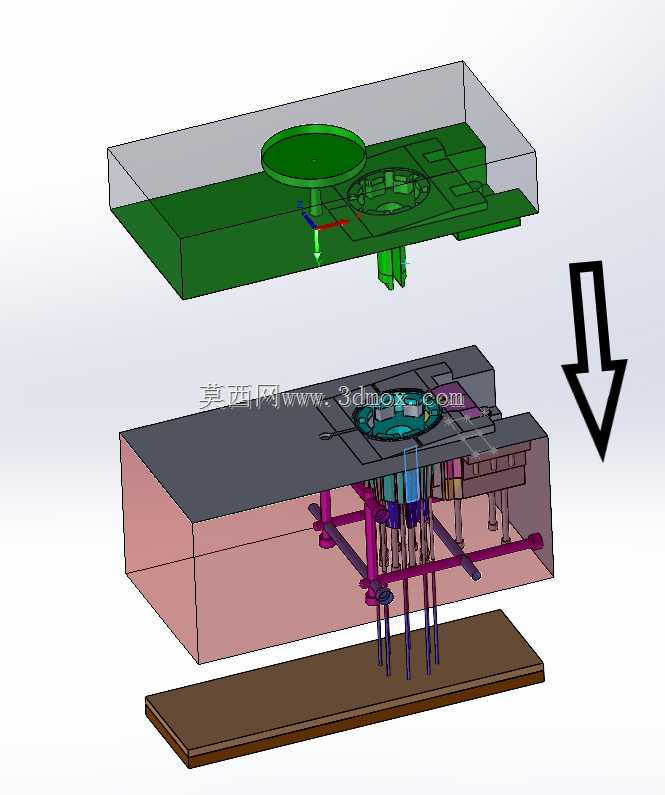

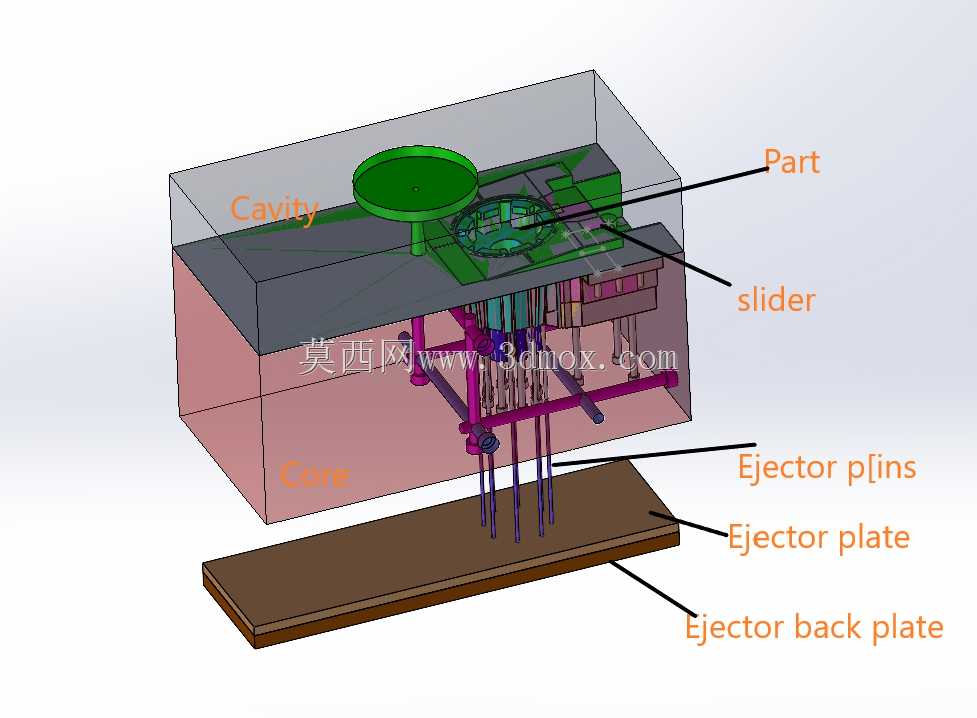

　　顶出组件采用顶杆顶出结构，顶杆的排布位置避开了旋钮的外观面与装配配合面，全部设置在零件内圈的筋位端面，顶出时受力均匀，不会在零件表面留下明显的顶出痕迹；顶杆的配合间隙控制在0.02mm以内，既保证顶杆滑动顺畅，也不会出现飞边料进入顶杆间隙导致的卡滞问题。模具整体的安装尺寸匹配常用的120吨卧式注塑机的拉杆间距、定位圈尺寸、顶出孔位置，模架采用标准龙记模架加工，导柱导套做了渗碳处理提升耐磨性能，整套模具的开合模行程、抽芯动作、顶出行程全部做了运动仿真验证，不存在运动干涉问题，能满足连续批量注塑生产的稳定性要求，成型周期可控制在25秒以内，量产时的零件尺寸一致性可达到MT5级精度要求。
