汽车内饰件精密注塑模具装配结构

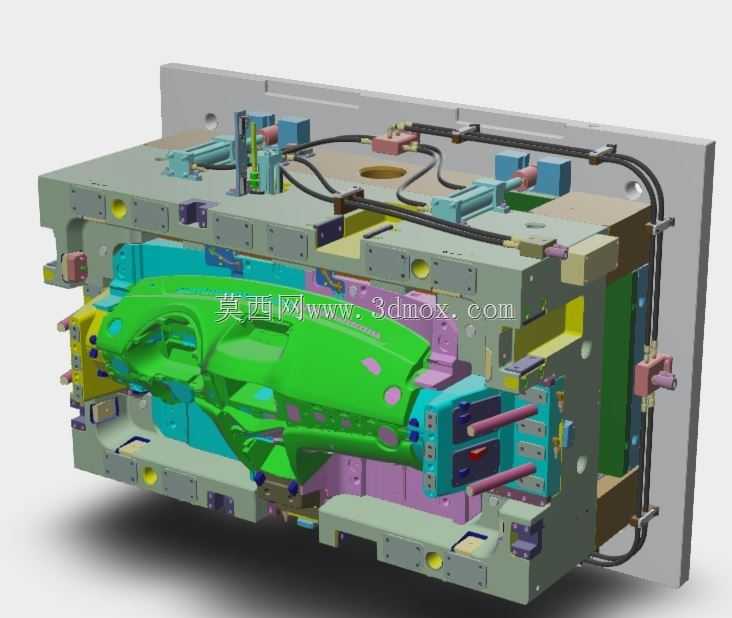

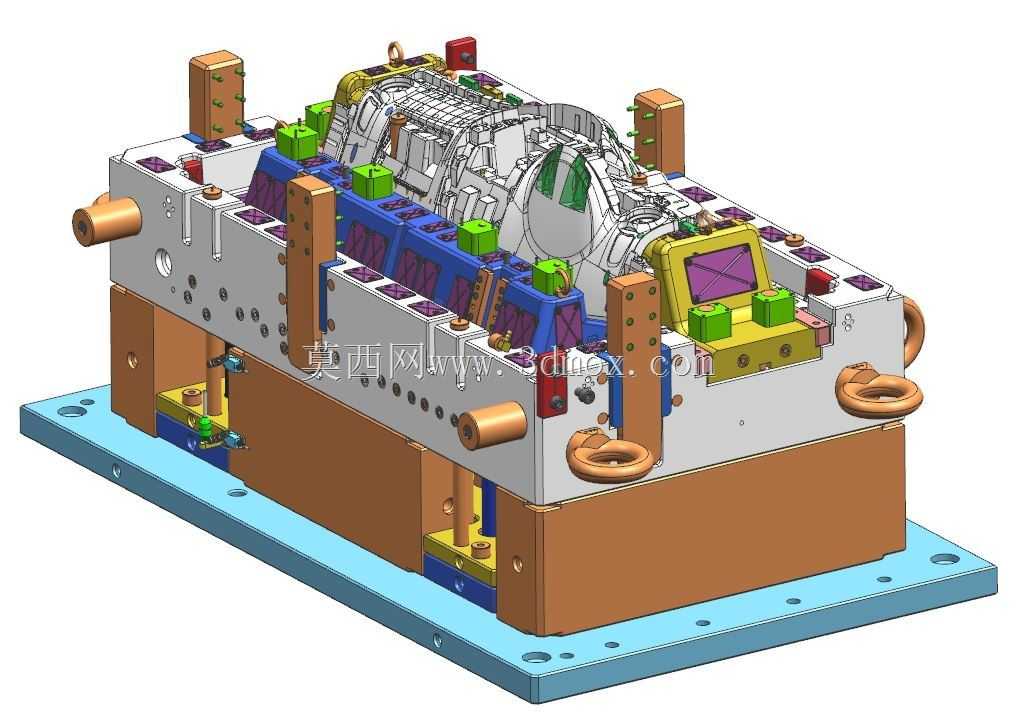

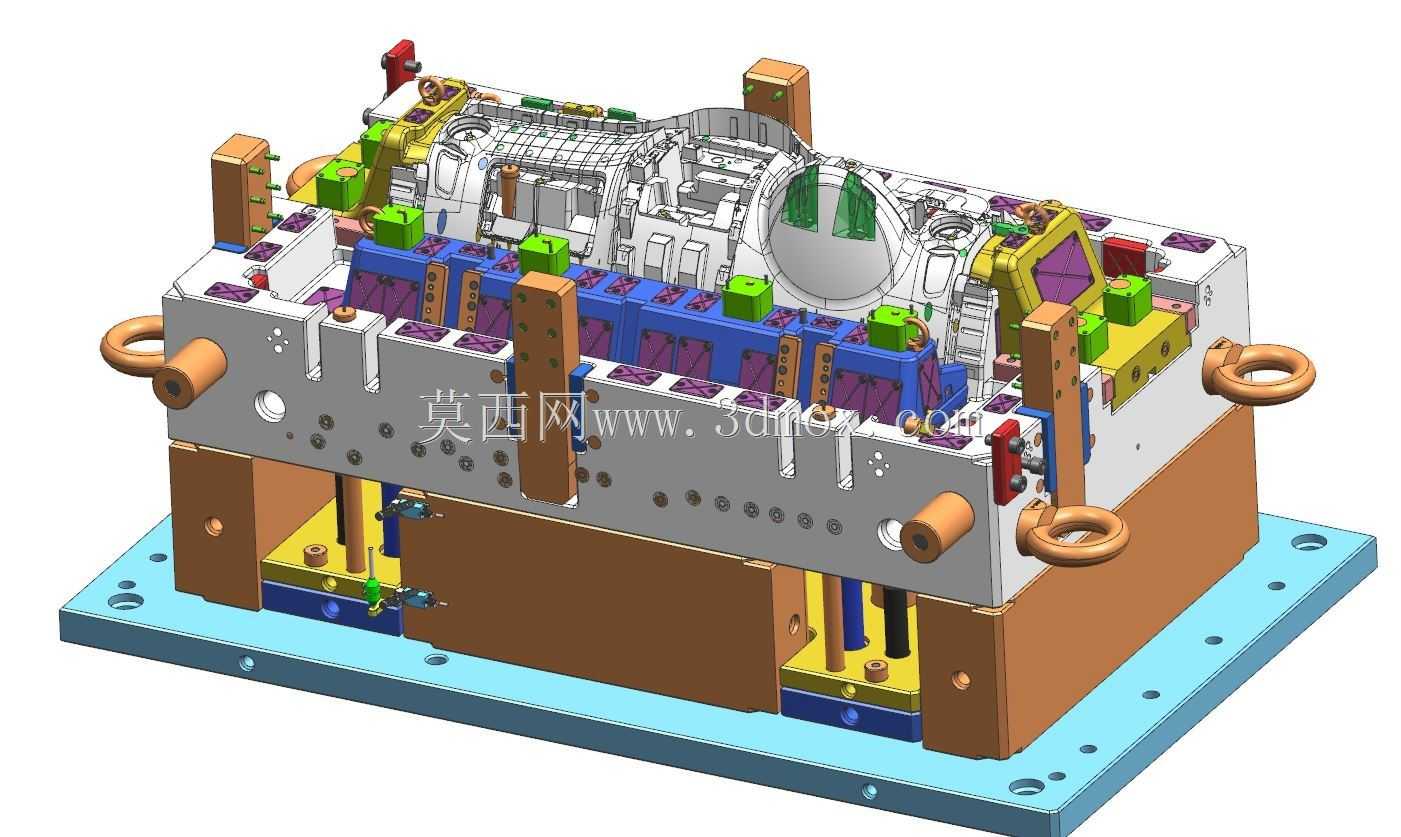

　　这套三维装配结构围绕汽车内饰覆盖件的注塑成型需求搭建，整体采用标准三板模架作为承载基础，模架四周预留了充足的安装孔位与定位基准面，可直接适配多数吨位卧式注塑机的工作台装夹要求。底座部分统一规划了顶出机构的避让空间，支撑柱、回针与顶针板的排布完全匹配动模侧的受力分布，避免长期生产过程中出现模架变形、顶出偏载的问题。

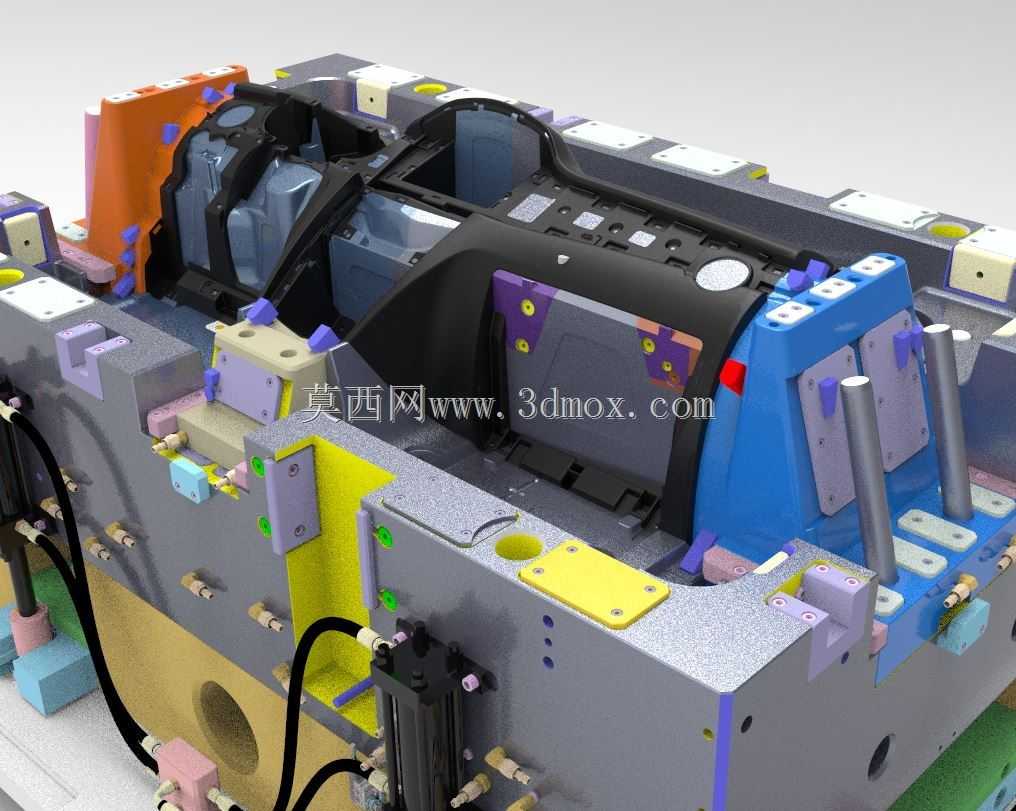

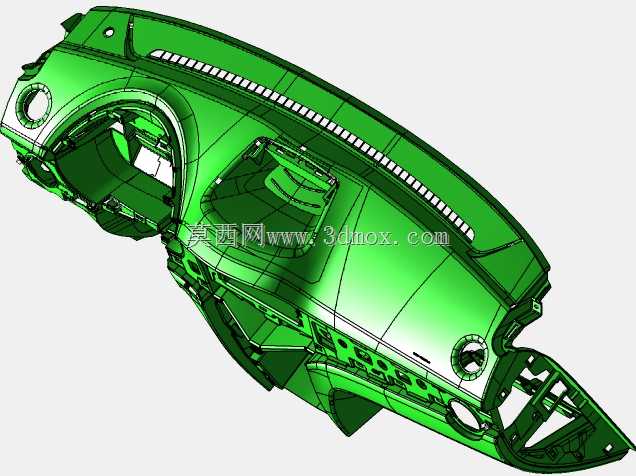

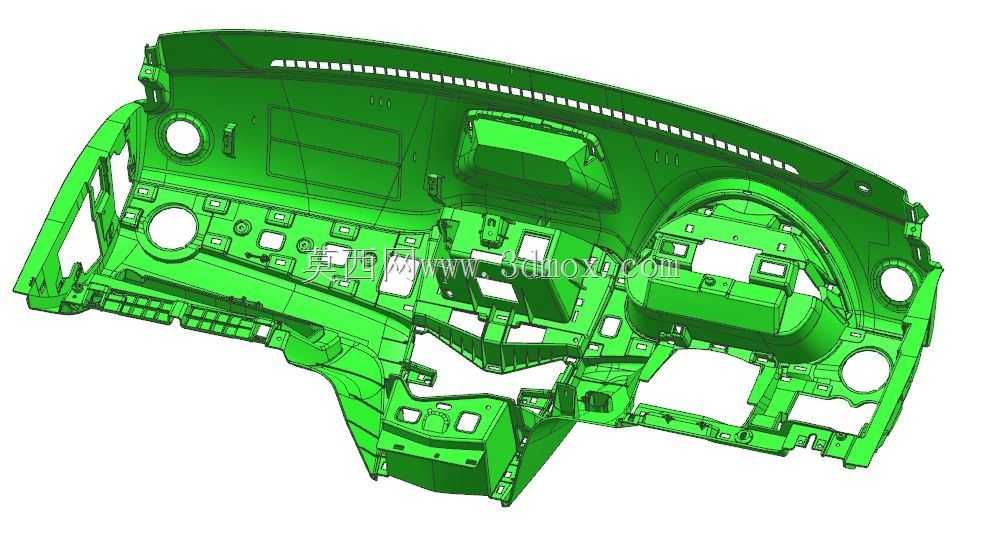

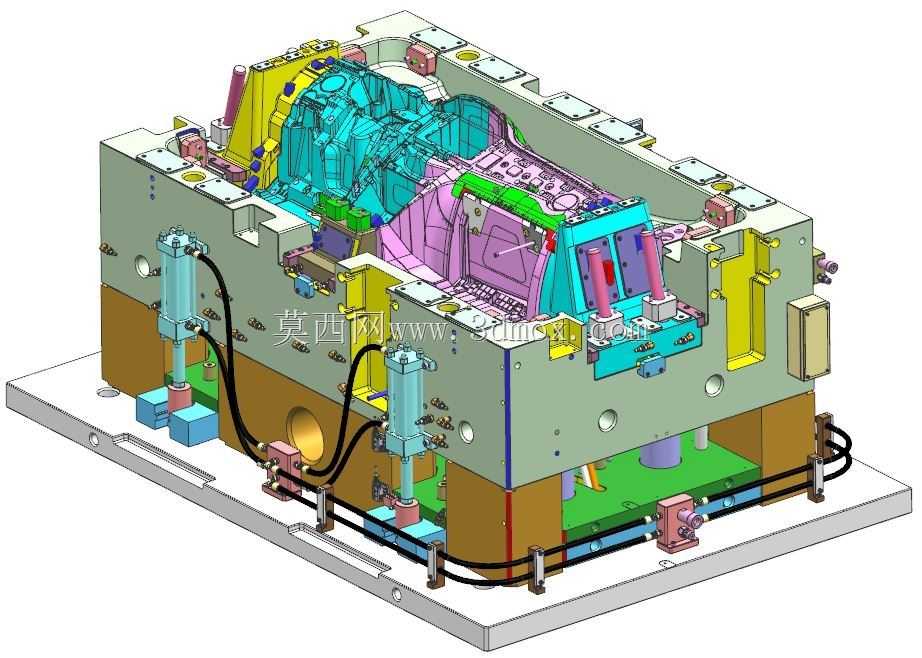

　　从成型逻辑来看，模型对应的制件带有多处深筋、卡扣与侧向凹凸结构，无法依靠单一开模方向完成脱模。设计人员在模具四周布置了多组液压驱动的侧向抽芯滑块，油缸通过支架固定在模架外侧，滑块与型腔镶件采用斜导柱+锁紧块的定位组合，合模状态下可承受注塑过程中型腔内的熔融料压力，不会出现滑块后退、制件飞边的情况。不同颜色的型腔镶件分别对应制件的不同外观区域，分模线沿着制件的外观棱线走向布置，尽可能减少后续外观件的打磨、抛光工作量。

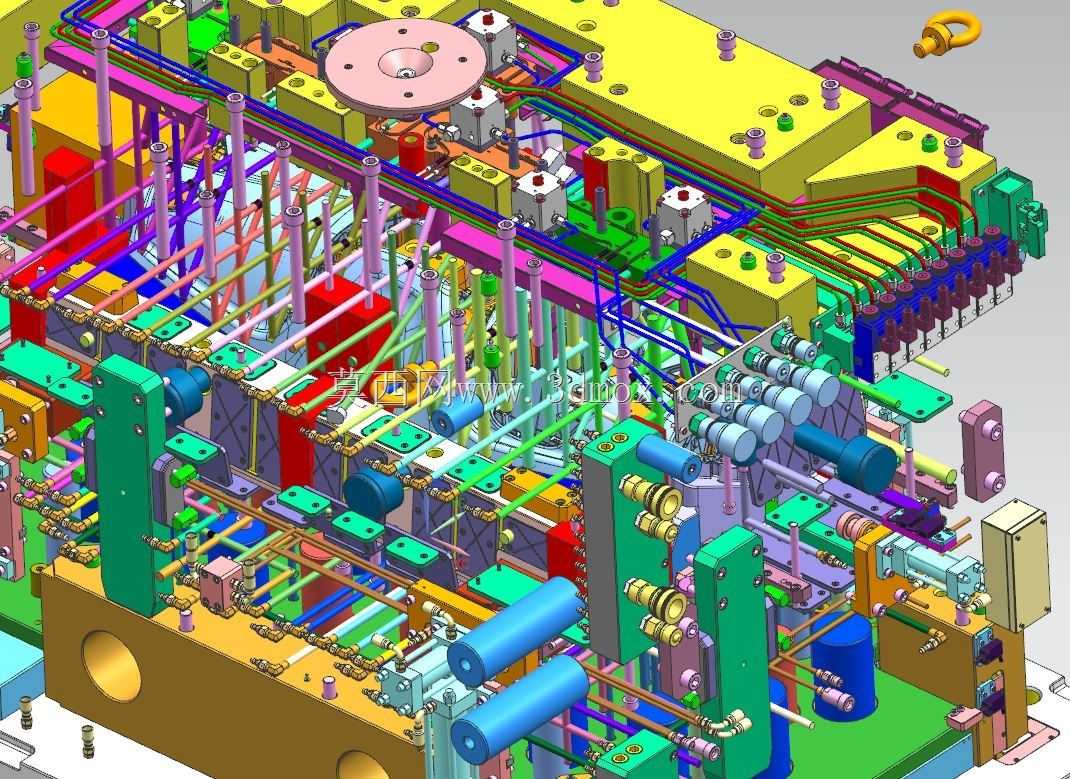

　　冷却回路的排布完全贴合型腔表面的几何走势，多组隔水板与直通水路组合布置，在制件壁厚较大、热量集中的区域加密了水道间距，同时避开了顶针、螺丝与抽芯机构的运动路径，保证生产过程中模温均匀，减少制件因冷却不均产生的翘曲、缩痕缺陷。模具外侧还集成了多组行程开关与定位组件，可实时反馈滑块的到位状态，配合注塑机的控制系统实现全自动化生产，无需人工频繁清理取件。

　　整套结构的安装边界经过反复校核，所有外接油缸、水路接头、传感器接线均布置在模架的外侧操作面，现场装机时管路排布清晰，后期维护保养时不需要拆解主体模架即可更换易损件。导向机构采用导柱导套+锥面定位的双重设计，合模过程中先通过导柱完成粗定位，再由四周的精定位锥面消除合模间隙，保证型腔与型芯的同轴度，长期量产状态下也能稳定控制制件的尺寸精度。顶出系统采用多组顶针、顶板与斜顶组合的方式，顶出力均匀分布在制件的筋位与装配柱位置，避免顶出过程中制件发白、顶穿，斜顶结构同步完成内侧卡扣的侧向脱模，开模后制件可顺畅留在动模侧，由机械手臂直接取出。
