工业传感配套角夹定位组件结构设计

　　在工业传感检测工位的布局中，角夹组件是实现检测端角度固定、位置校准的核心配套构件，这类构件常应用于自动化产线的视觉检测、位移传感、角度反馈工位，用来将传感检测单元稳定夹持在预设空间位置，避免设备运行过程中的振动、位移导致检测数据偏差，保障传感信号采集的稳定性与重复定位精度。

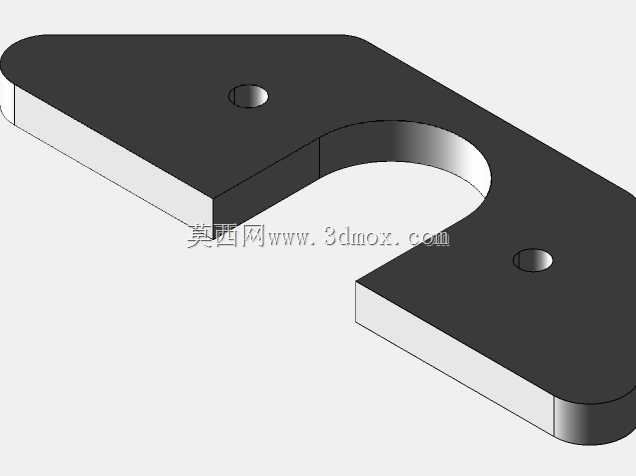

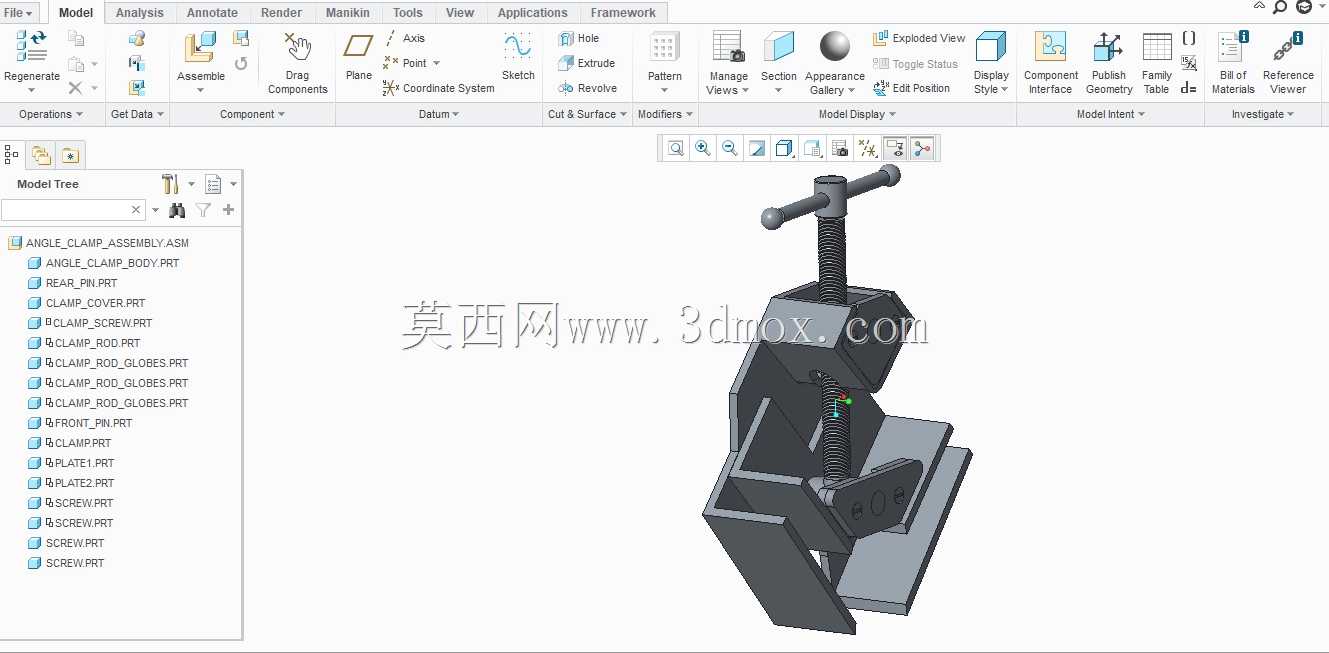

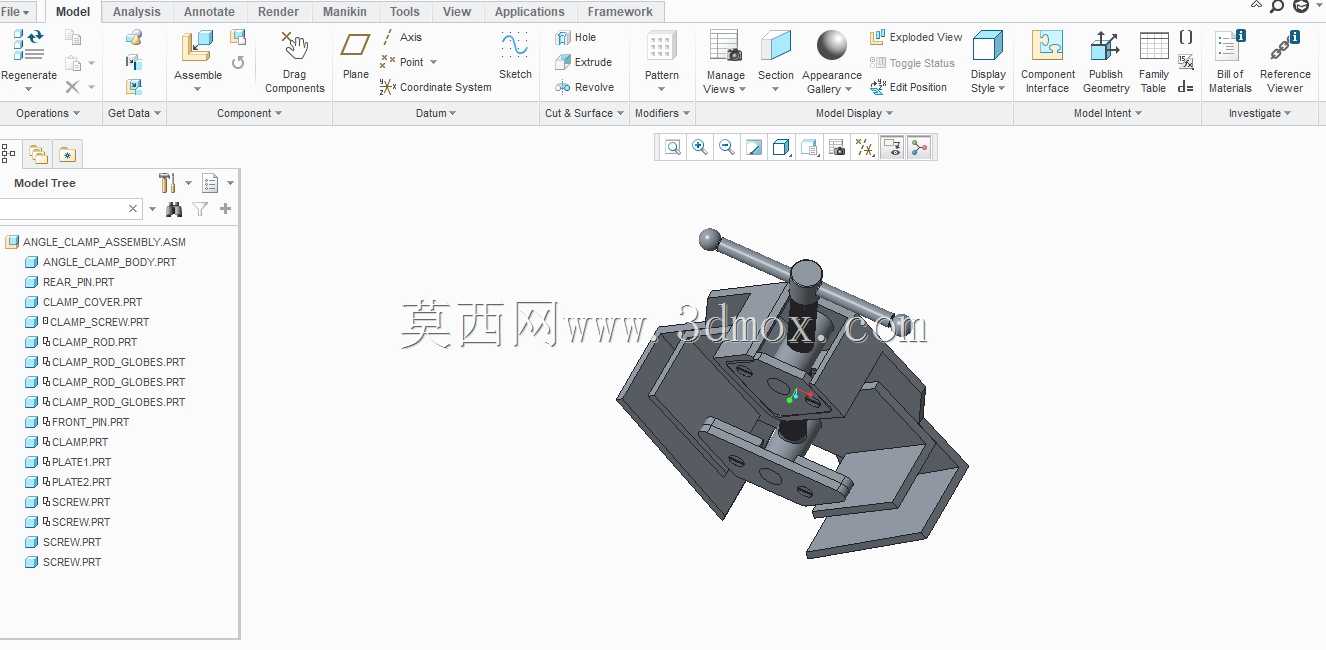

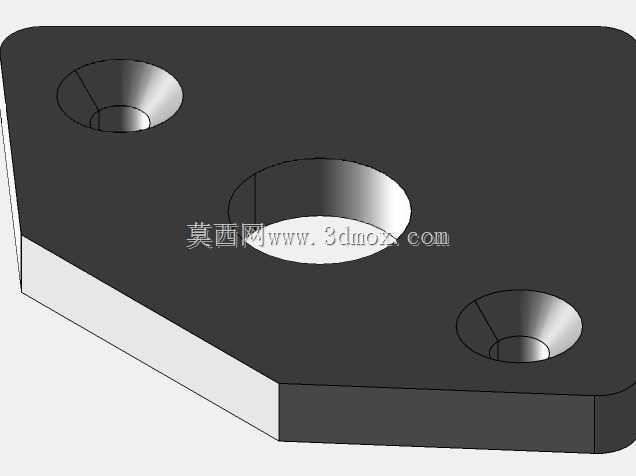

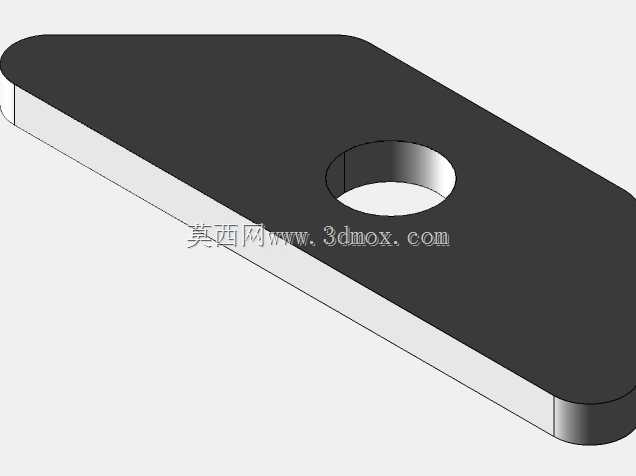

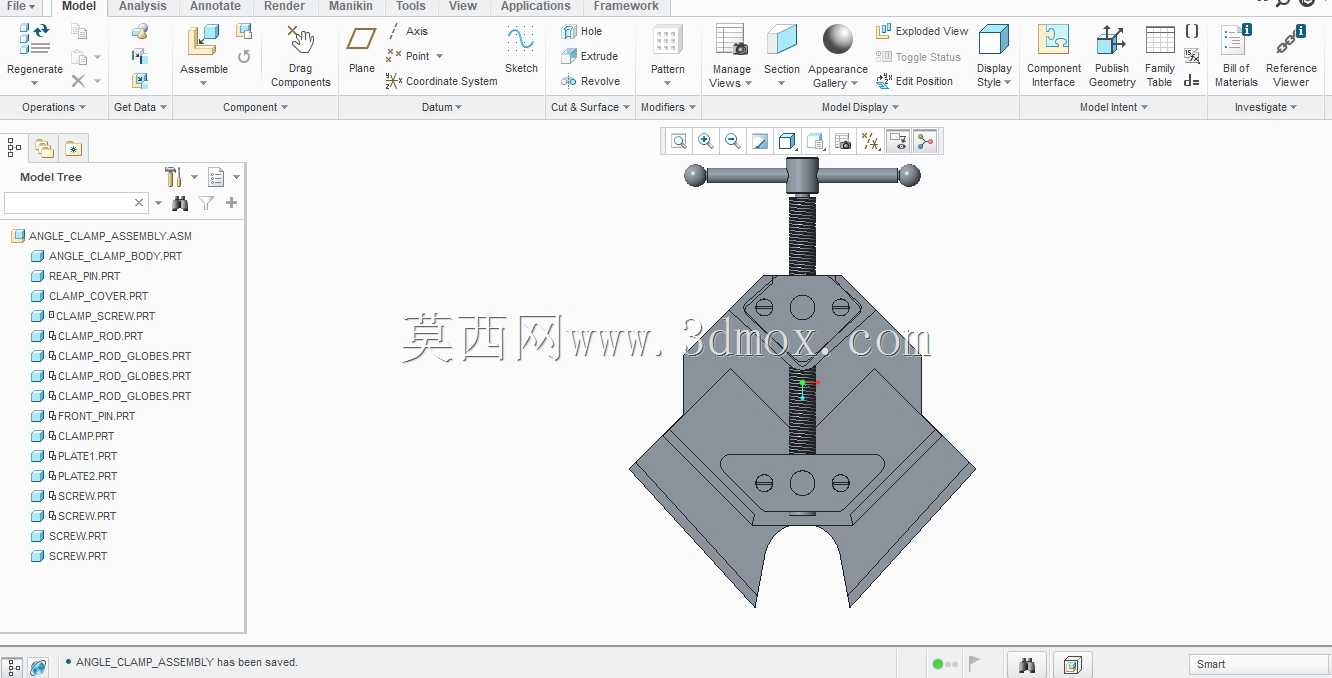

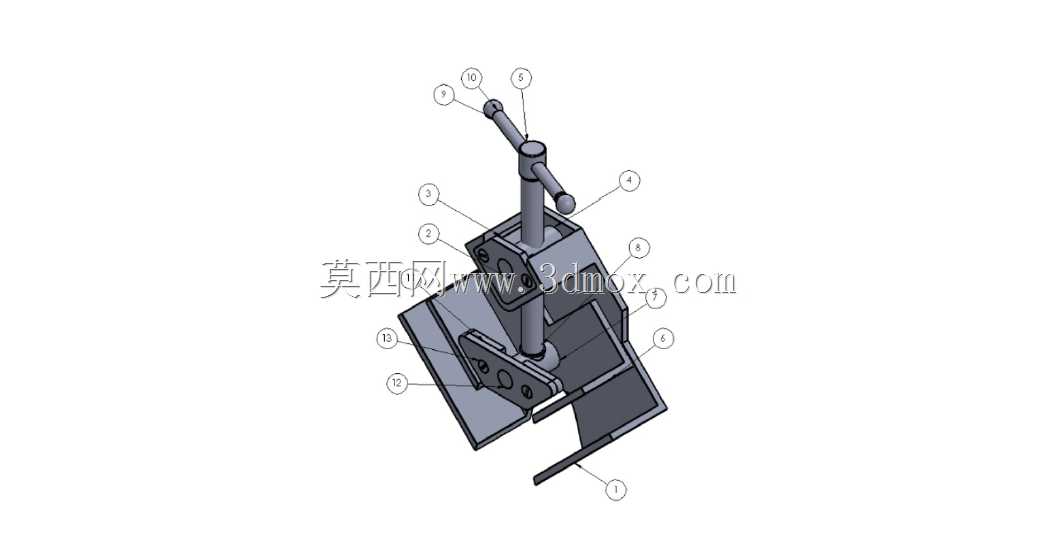

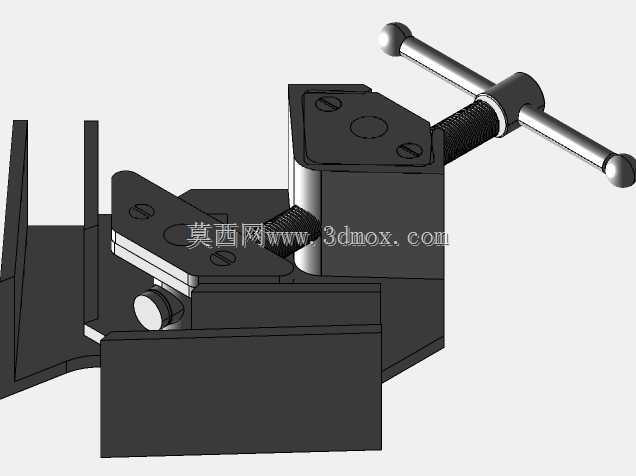

　　这套角夹组件采用多板拼接式的角向支撑结构，核心夹紧单元通过竖向导柱实现升降行程调节，顶端的操作手柄采用偏心锁紧原理，扳动手柄即可带动压块完成夹紧与释放动作，无需额外工具即可快速调整夹持角度与安装位置，适配不同规格尺寸的传感安装座。组件的各拼接板件之间采用定位销与紧固螺丝配合的连接方式，相邻板件的贴合面经过铣削加工保证平面度，避免装配后出现角度倾斜，底座的安装板预留了多组条形安装孔，可适配不同间距的设备安装螺孔，降低现场安装的适配改造成本。

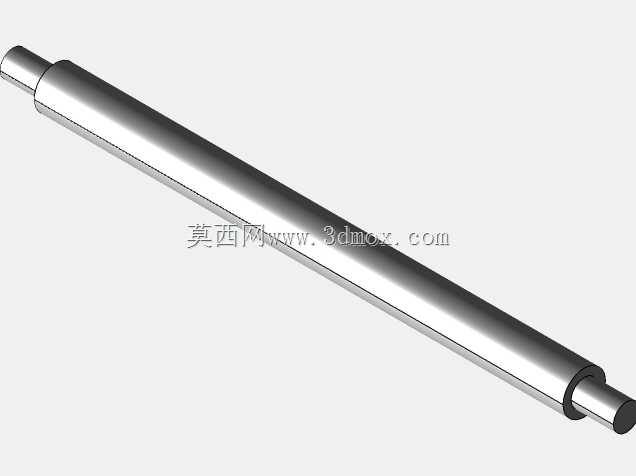

　　从设计逻辑来看，这套组件优先考虑了角向调节的灵活性与夹持后的刚性，竖向导柱与导向套之间采用小间隙配合，既保证升降调节的顺滑度，又能减少横向窜动，避免夹紧后出现点头偏移。各活动铰接位置预留了足够的转动间隙，不会因为加工公差导致卡滞，同时在锁紧接触位置设计了防滑压纹，增大与被夹持件接触面的摩擦力，防止设备运行振动导致夹持松动。组件的整体安装边界控制在较小的空间范围内，不会占用过多产线安装空间，可直接集成在现有检测工位的安装支架上，无需对原有设备结构做大规模改动。

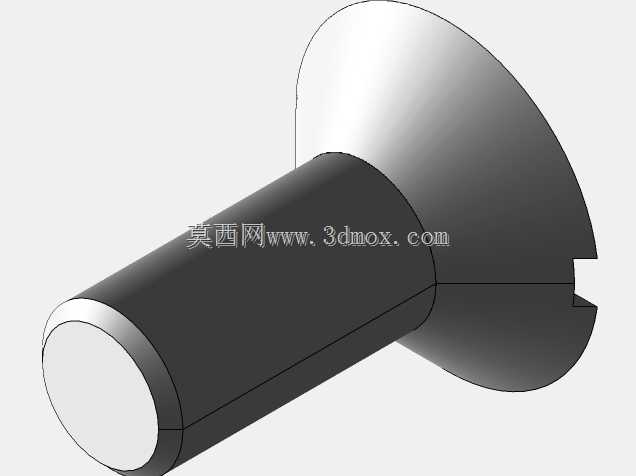

　　在实际工况应用中，这类角夹组件可适配光电传感器、视觉相机、位移探头等多种检测元件的安装固定，通过调整各拼接板的相对角度，可实现0到90度范围内的任意角度锁紧，满足不同检测方向的安装需求。构件的所有棱角位置都做了倒角处理，避免安装调试过程中划伤操作人员，外露的紧固件均采用标准内六角螺丝，方便日常维护时的拆装调整。整套结构没有复杂的异形曲面，所有板件均可通过常规铣削、钻孔工艺完成加工，加工成本可控，装配流程简单，不需要专用的装配工装即可完成整机组装，适合小批量定制化的传感工位配套使用，也可作为通用工装夹具应用在实验室检测、工装测试等多种需要角度固定的场景中。
