高架塔式太阳能储水供水装置结构设计

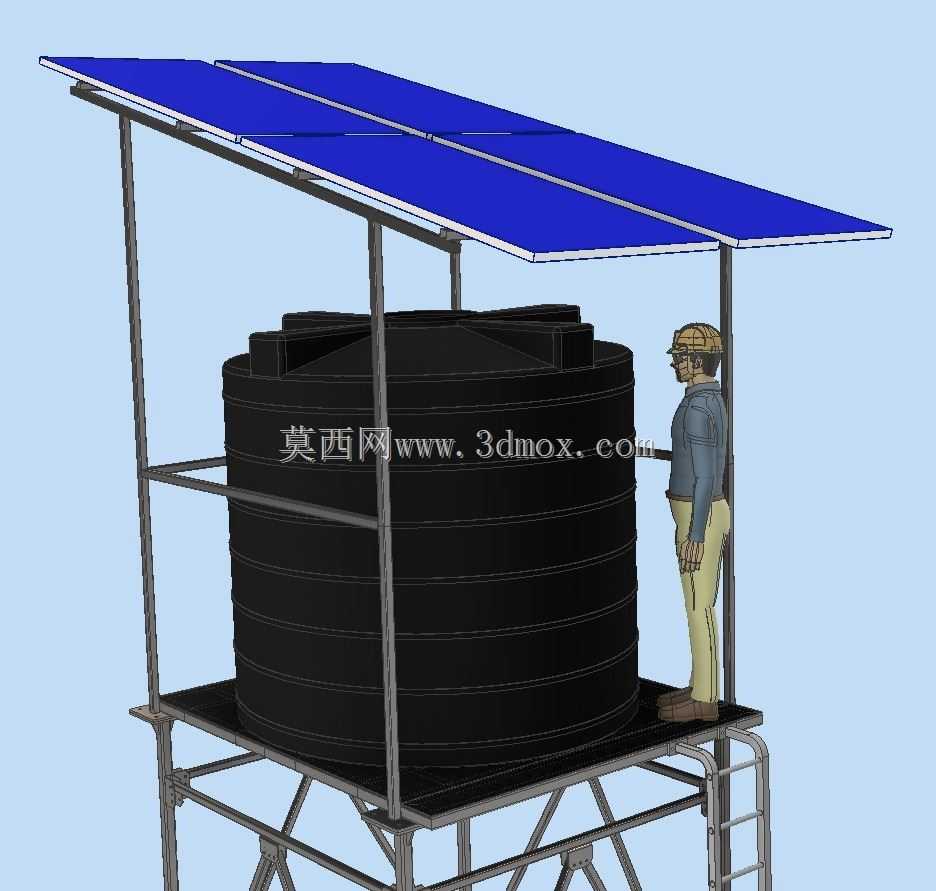

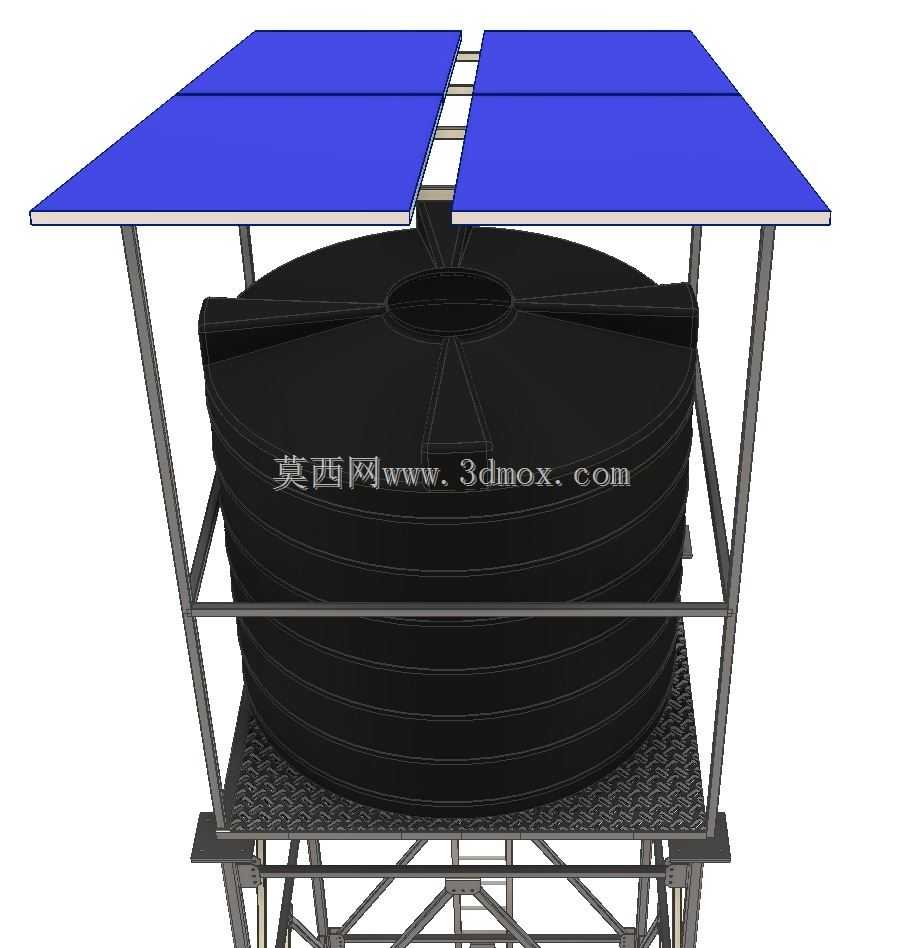

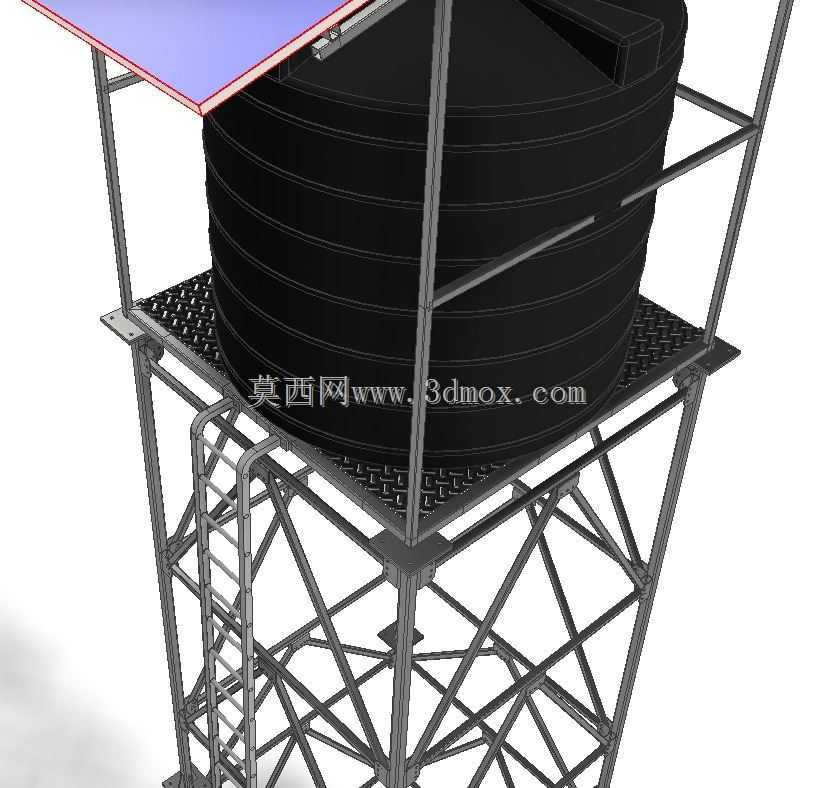

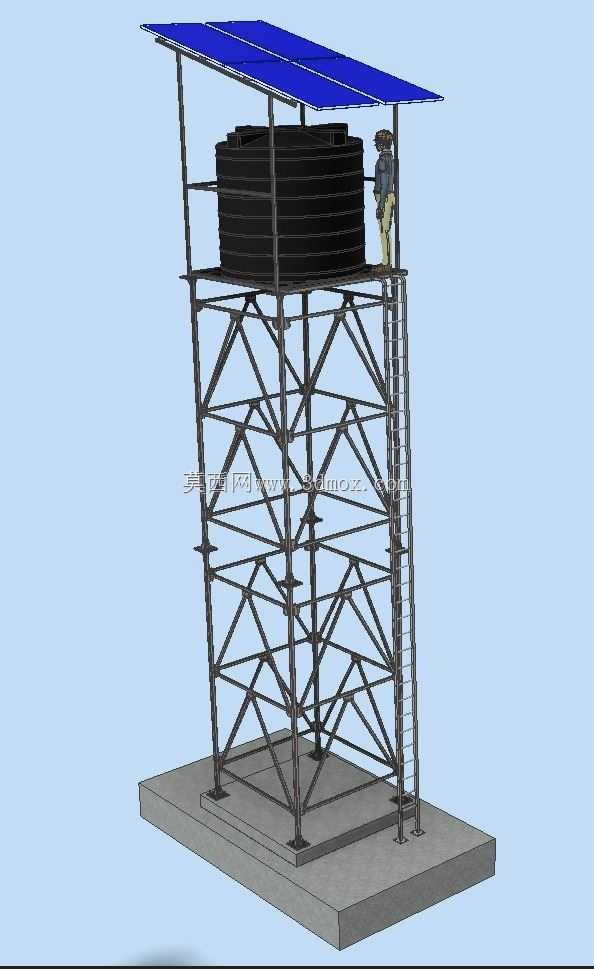

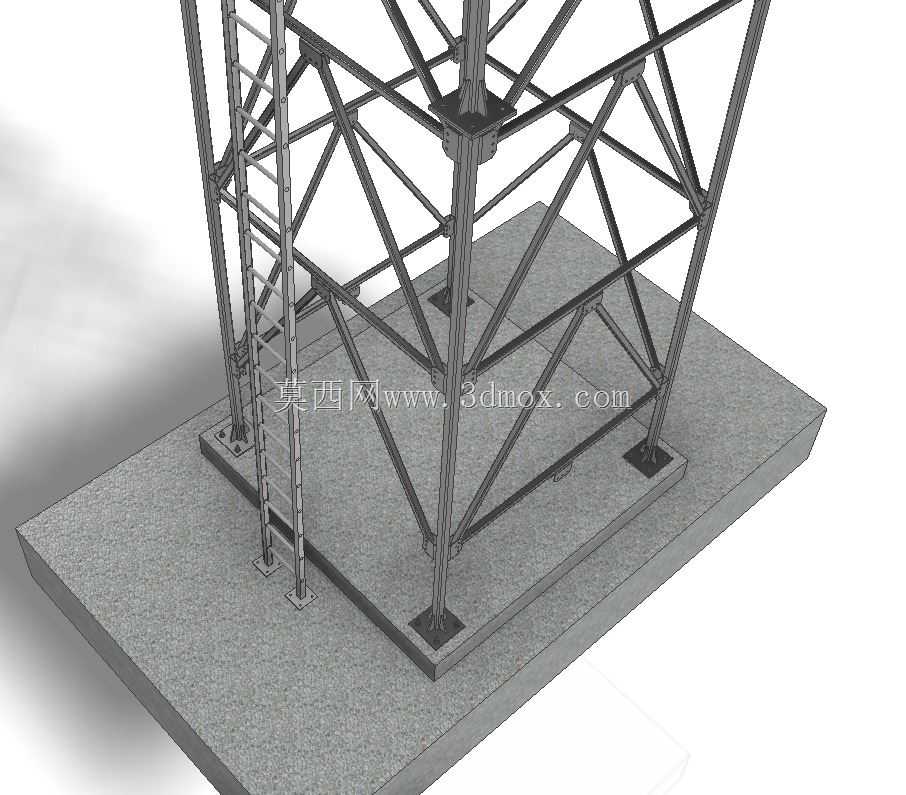

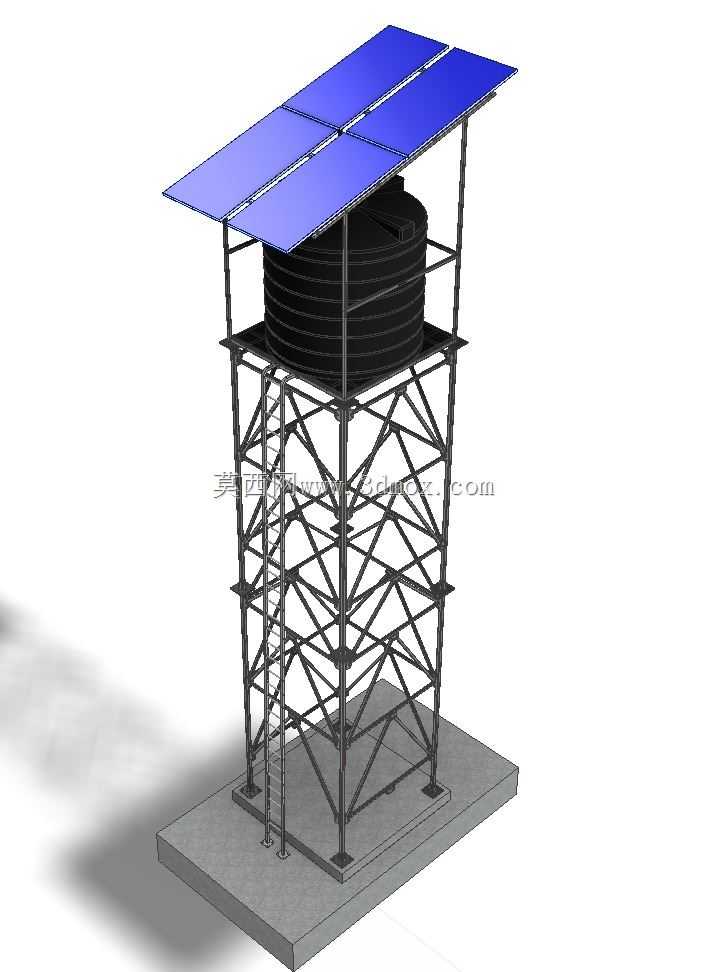

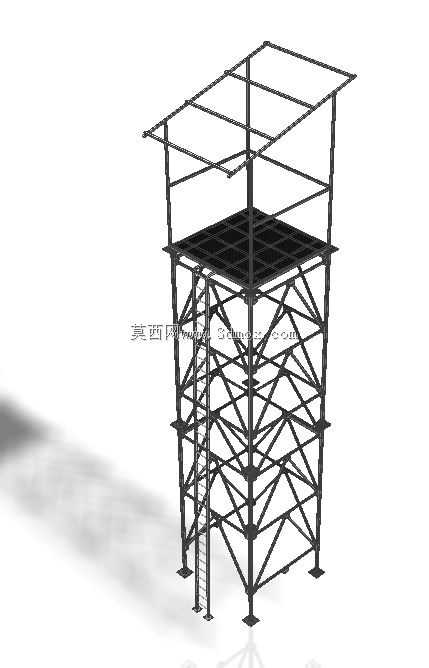

　　这套高架塔式太阳能储水装置，主要面向无稳定市政供水覆盖的偏远村落、野外作业驻点、山区农林生产基地等场景设计，核心作用是借助太阳能完成水体升温与高位储水，依靠重力实现稳定自流供水，无需额外配置加压输水泵组即可覆盖一定半径内的用水点位。整套装置采用桁架式塔架作为承重主体，底部设置整块现浇混凝土配重基座，基座与塔架主肢通过预埋地脚螺栓刚性连接，可抵御常规地区的风载与轻度地质扰动，塔架内部集成直爬梯与环形检修平台，方便运维人员定期检查罐体状态与顶部光伏组件的连接情况。储水罐体采用立式圆柱形结构，外部设置环形加强筋提升罐体抗形变能力，罐体顶部预留检修人孔与溢流、排气接口，底部设置排污口与供水主管道接口，

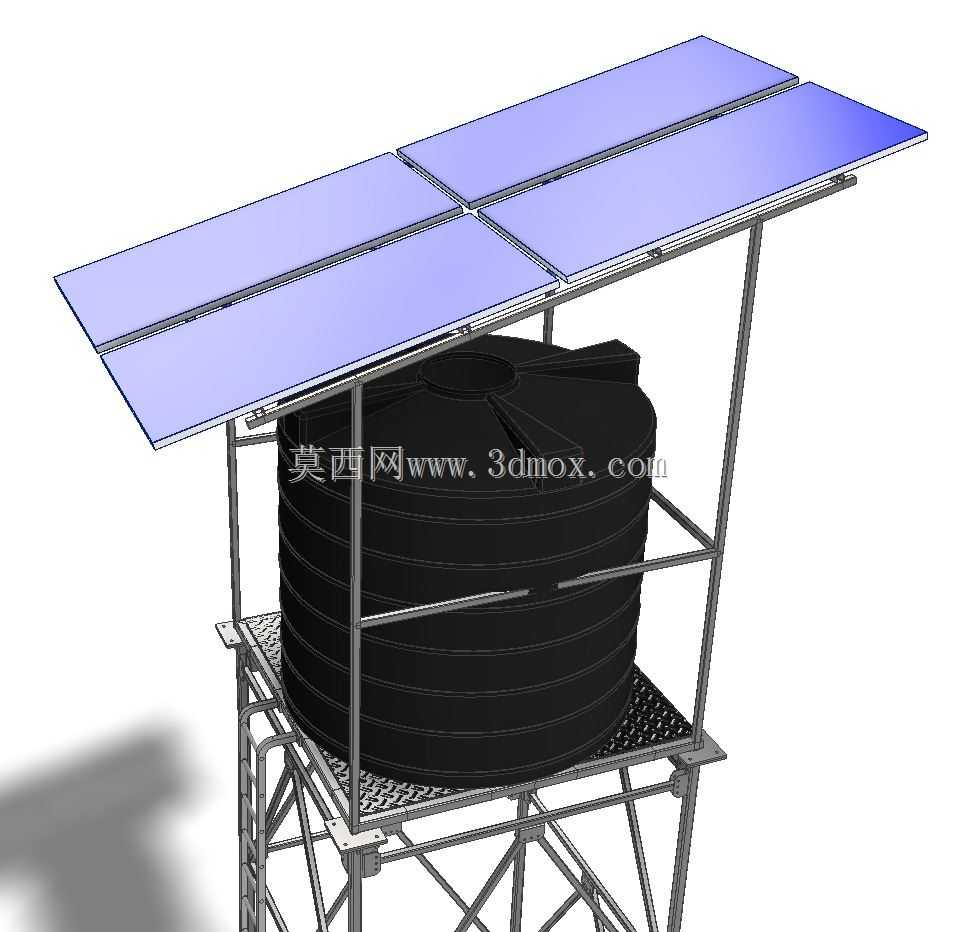

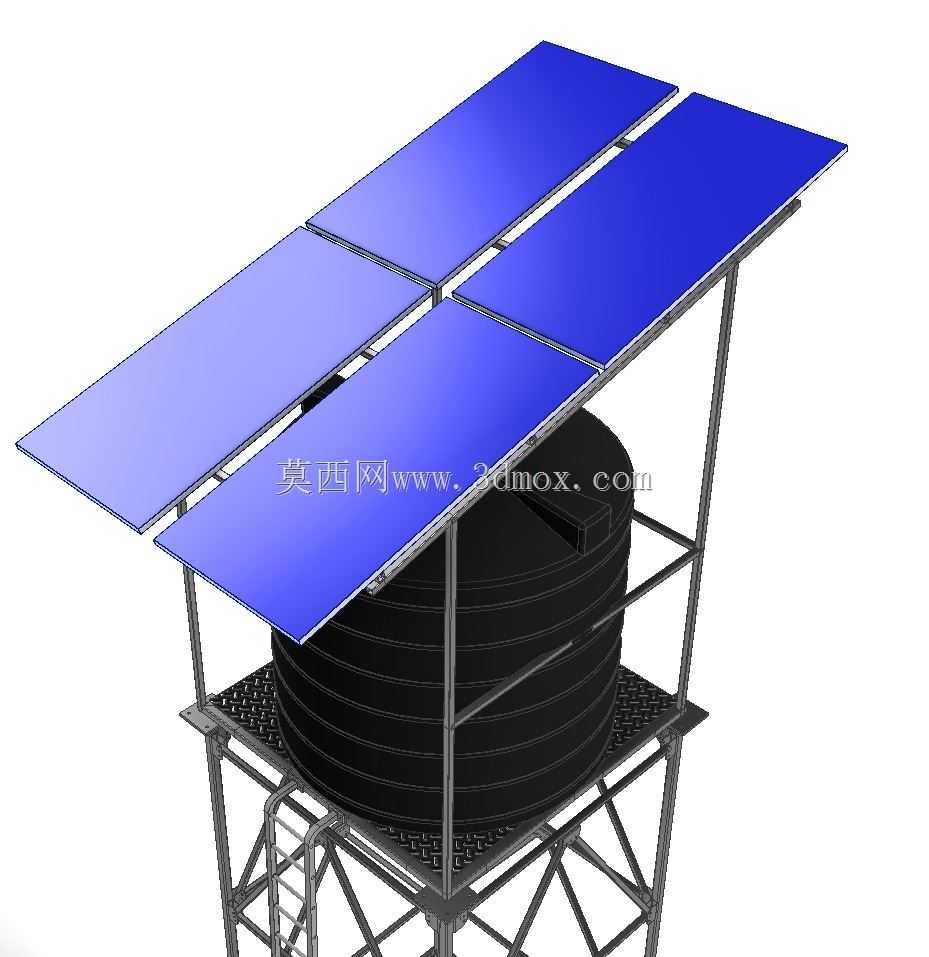

　　罐体容积可根据服务人口数量与日均用水量灵活调整，常规配置下可满足数十人规模点位的日常热水与生活冷水储备需求。顶部光伏组件采用倾斜安装布局，安装角度匹配项目所在地的纬度设置，最大化接收太阳辐射能量，组件支架与塔架顶部的承重横梁采用螺栓铰接固定，可根据实际安装场景微调倾角，组件下方预留足够的通风间隙，避免组件运行过热影响发电或集热效率。设计过程中优先考虑现场装配的便捷性，塔架所有杆件均采用标准化型材下料，节点处采用螺栓连接而非现场焊接，降低偏远地区的施工难度，所有外露金属构件均做热浸镀锌防腐处理，适配户外长期暴晒、雨淋的使用环境。安装边界方面，整套装置的占地范围由底部混凝土基座尺寸决定，基座外延需预留至少一米的检修操作空间，

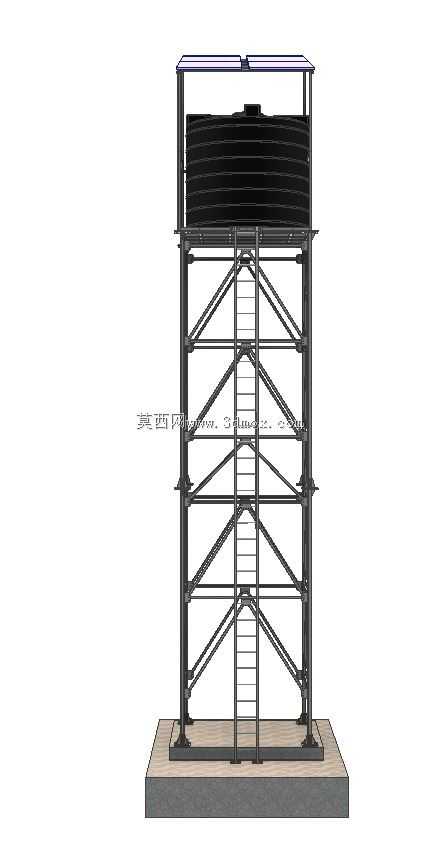

　　塔架高度根据供水覆盖区域的地形高差设置，确保最远端用水点的出水压力满足日常使用要求，顶部光伏组件的外伸尺寸需考虑周边建筑或植被的遮阳影响，避免出现长时间阴影遮挡降低系统运行效率。罐体与塔架的连接位置设置橡胶减震垫，减少风载作用下罐体与钢架的刚性碰撞异响，同时避免长期摩擦造成罐体壁面磨损渗漏。
