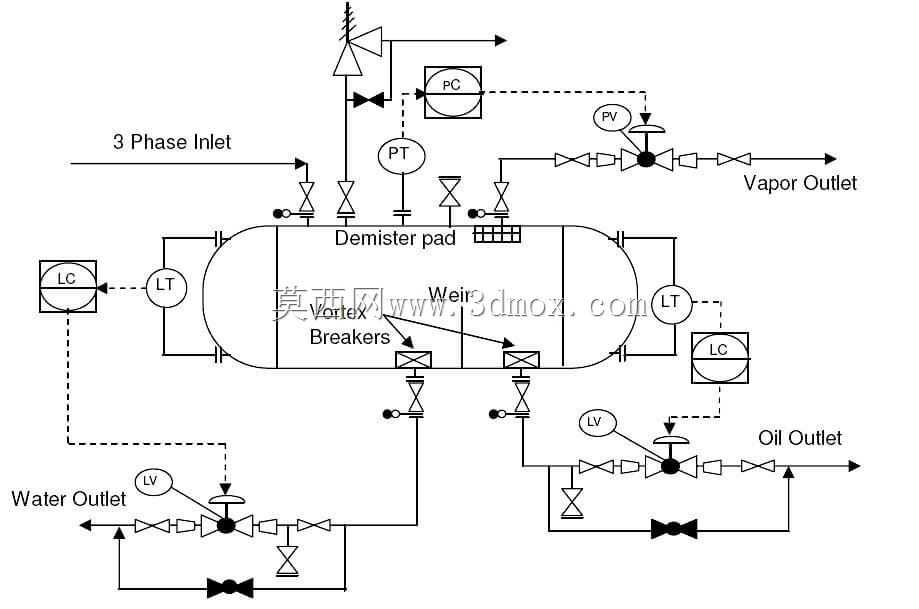

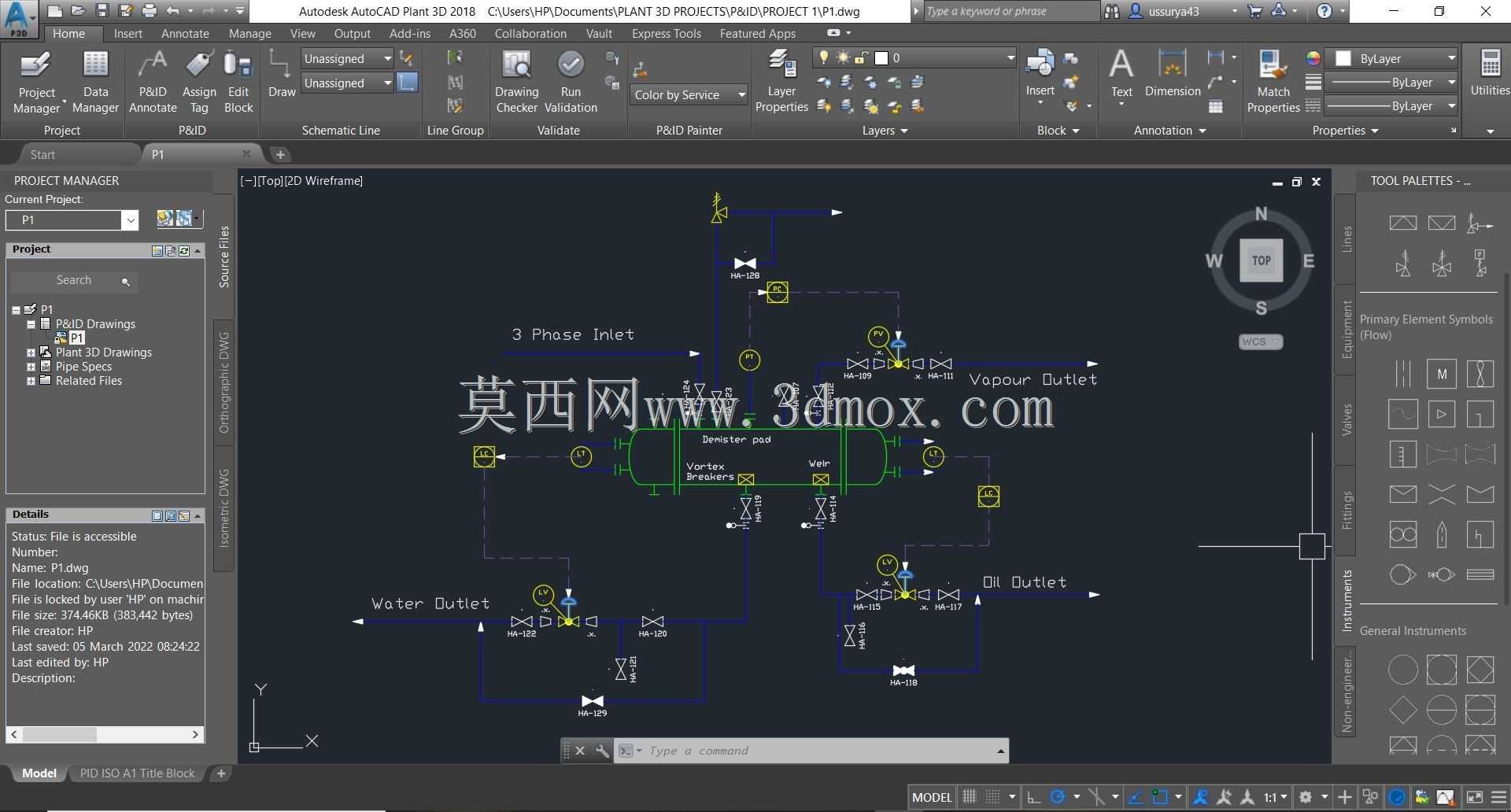

这套工艺图纸覆盖化工生产单元的全流程管路与仪表配置逻辑,可直接用于新员工工艺认知培训、访客现场参观讲解的可视化支撑材料,相比简化版的PFD流程图,补充了完整的管路细节、控制回路与检测点位信息,能帮助使用者快速理清生产单元的物料走向与控制逻辑。图纸中清晰标注了三相进料、气相出料、水相出料、油相出料的全部管路走向,每个管路上的控制阀、检测仪表都做了明确标识,方位标识与坐标基准完全匹配现场安装的实际布局,设计阶段就考虑了现场操作人员的读图习惯,将常用的操作点位集中布置在操作面侧的管路区域,避免巡检时需要绕到设备背面查看仪表参数。从设计思路来看,这套图纸先梳理核心物料的输入输出边界,再逐步补充辅助管路的连接逻辑,最后叠加控制回路与仪表点位,
所有管路的转弯半径、连接方式都符合化工管路设计的规范要求,预留的仪表安装接口尺寸匹配常规压力、温度、流量传感器的安装标准,不需要额外做转接件加工。现场安装时,管路的排布避开了设备的检修通道,控制阀的操作高度设置在人体工程学合理区间,仪表的显示面朝向巡检人员的常规行走路线,不需要额外调整视角就能读取参数。不同介质的管路采用了差异化的标识逻辑,气相、水相、油相管路的标注符号有明确区分,避免现场检修时出现介质误判的问题,控制回路的信号走向也在图中做了清晰标注,能帮助仪控人员快速排查回路故障。图纸的边界范围覆盖了从进料接口到出料接口的完整工艺单元,没有遗漏旁路管线与放空、排净点位,每个排净点的位置都设置在管路的最低点,放空点设置在管路的最高点,完全符合化工管路的安装运维要求,旁路管线的尺寸与主管路匹配,能满足检修时的物料旁通需求,不会因为旁路通径不足影响生产负荷。
