建筑机电管线综合排布MEP设计方案

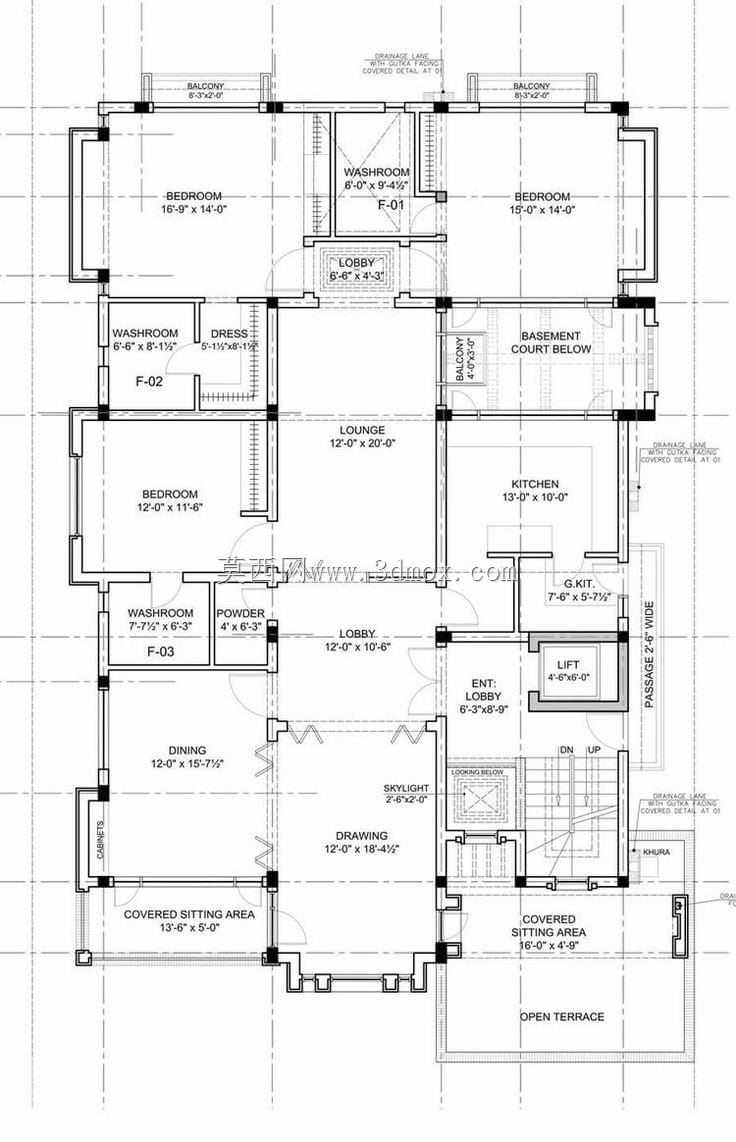

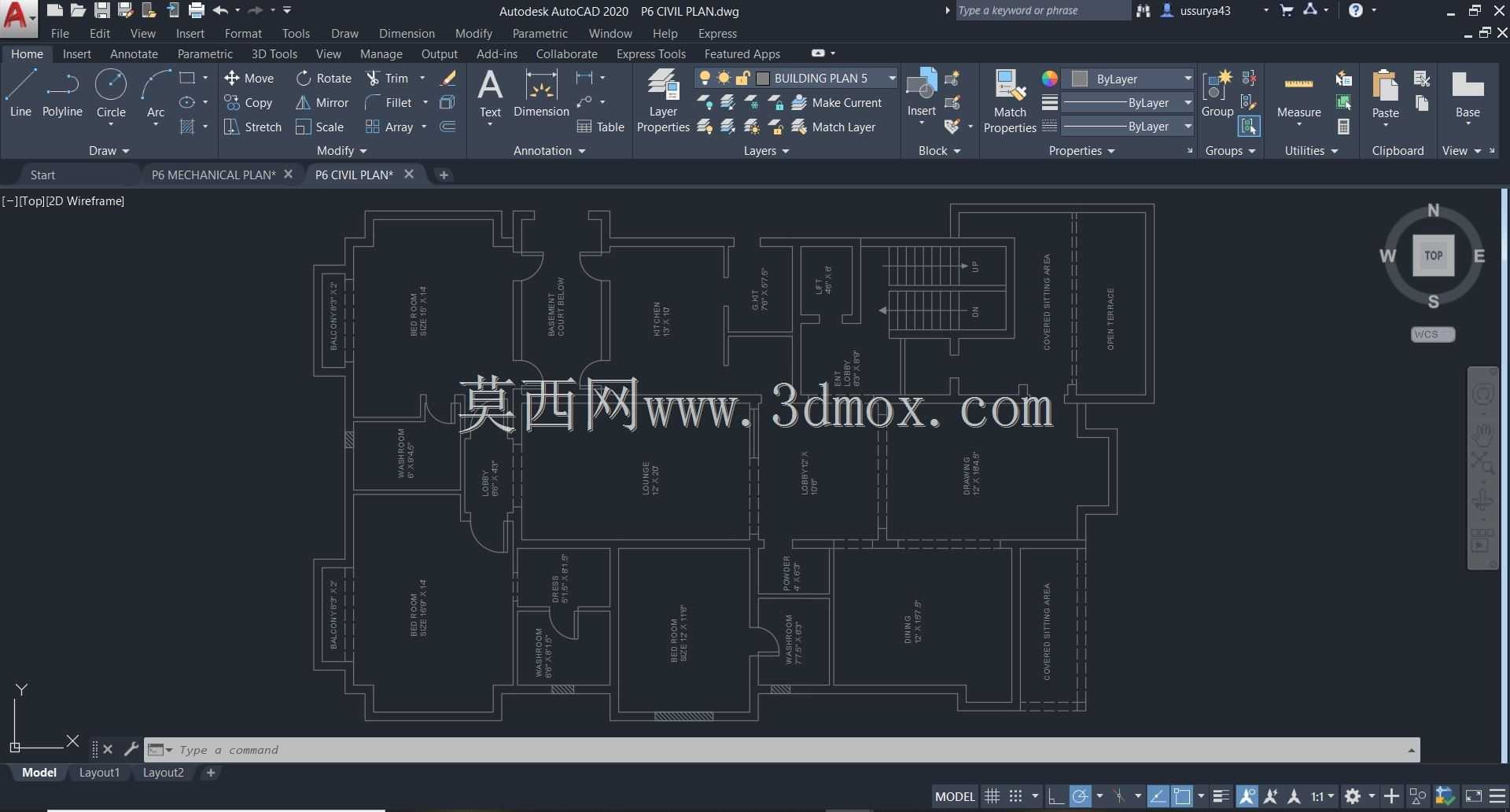

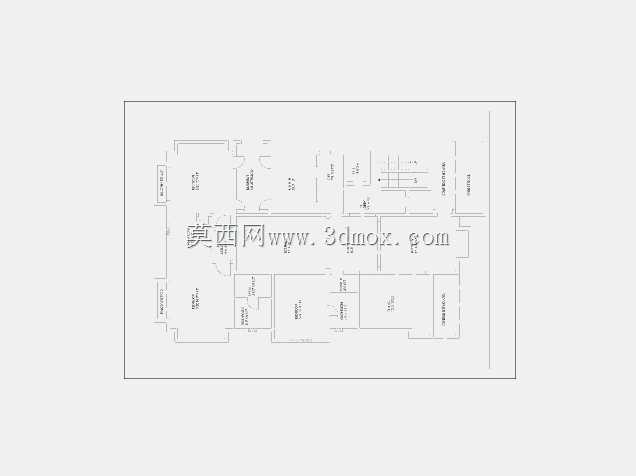

　　在民用与商用建筑的机电系统落地环节，MEP管线综合排布是衔接建筑结构、室内装修与各机电专业的核心设计环节，直接决定建筑投入使用后的运维便利性、空间利用率与居住使用舒适度。这套MEP设计方案覆盖建筑内部给排水、电气、暖通三大核心机电系统的全路径规划，从实际施工落地的角度出发，先梳理建筑结构梁、柱、承重墙的固定边界，再结合不同功能区域的净高要求，对各类管线的走向、标高、交叉节点做统一协调，避免后期施工阶段出现管线碰撞、净高不足、检修空间预留不够等常见工程问题。

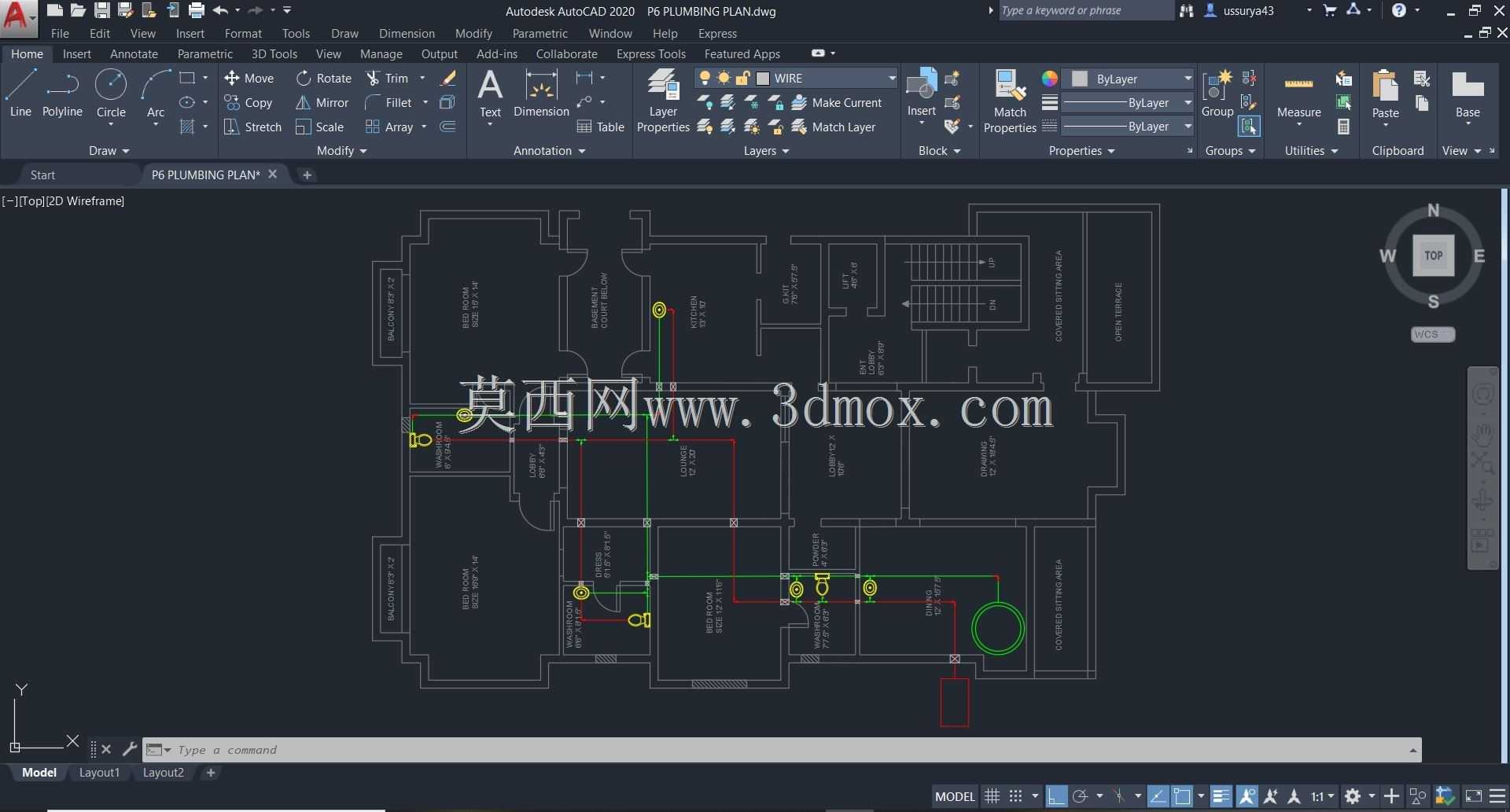

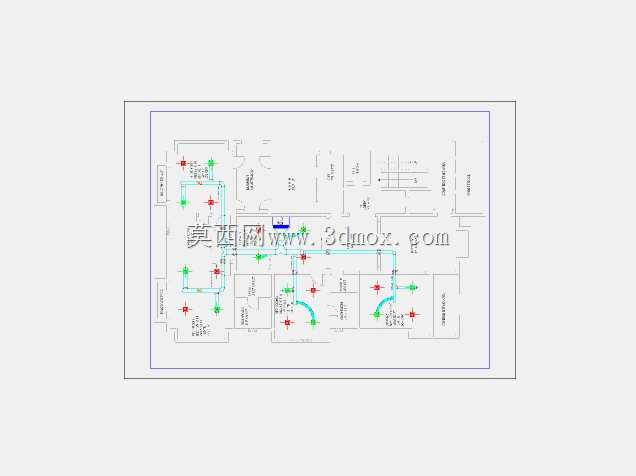

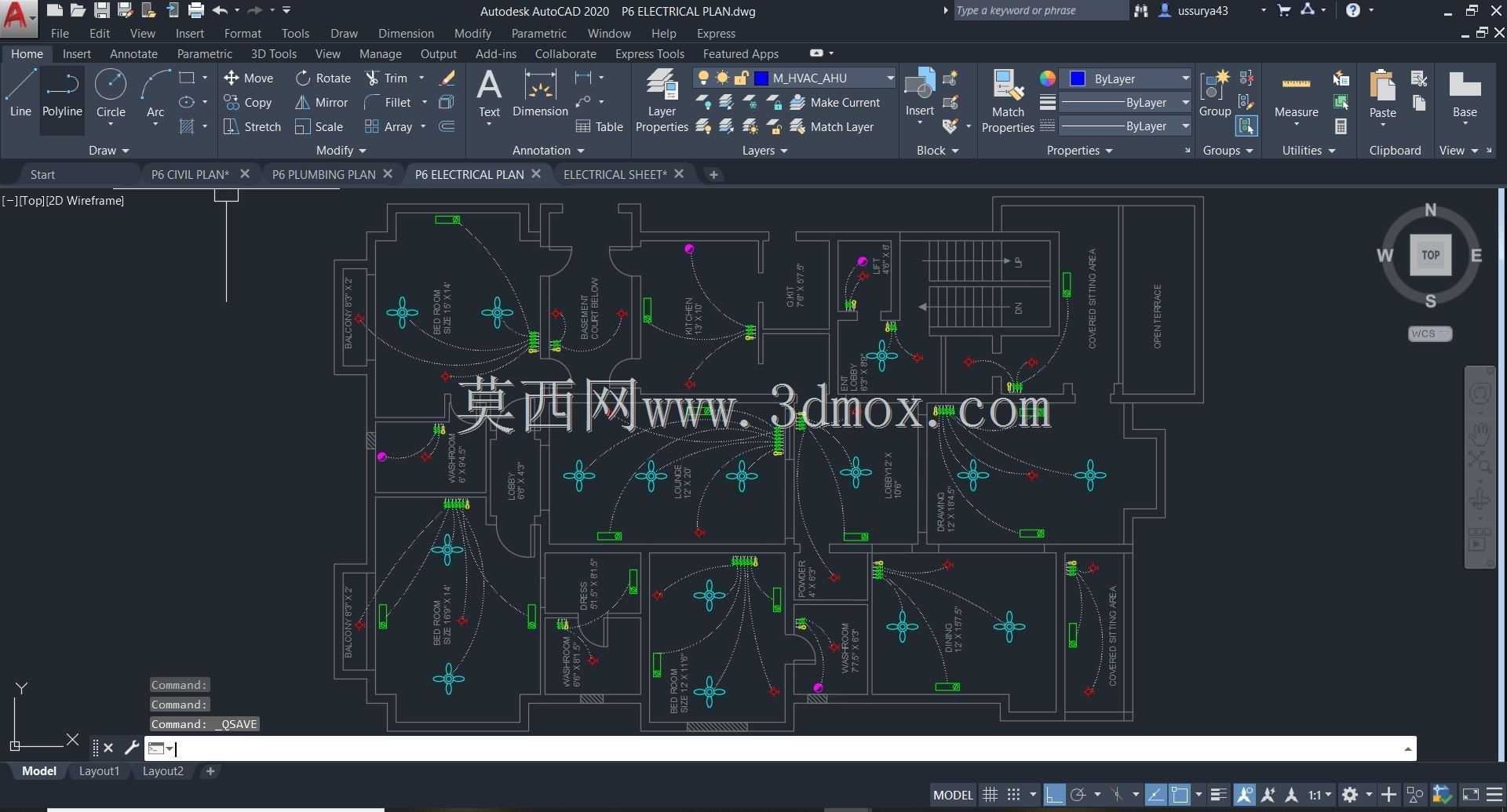

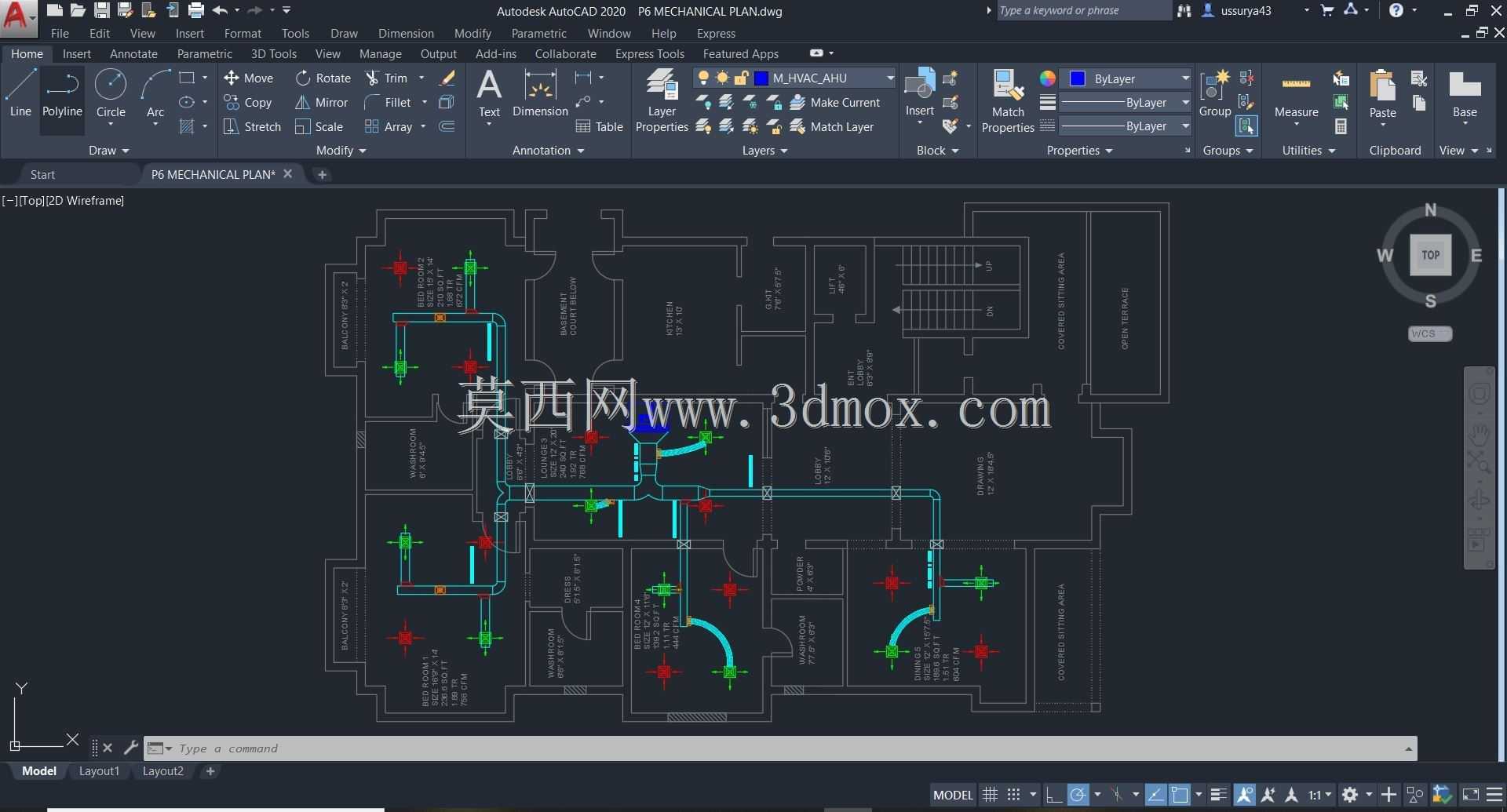

　　从功能特性来看，方案中对不同系统的管线做了明确的属性区分，给排水系统区分了给水、排水、中水的不同路径，结合排水管线的坡度要求优先确定大口径排水管线的固定标高，再排布给水管线的走向，避免无压管受压力管挤压出现倒坡问题；电气系统区分了强电供电、弱电信号、消防应急的不同线路路径，按照强弱电分离的安全规范预留足够的安全间距，避免信号干扰与电气安全隐患；暖通系统的风管、冷媒管、冷凝水管则结合气流组织要求，在满足风管截面尺寸的前提下尽量压缩占用的竖向空间，给吊顶装修预留足够的操作余量。

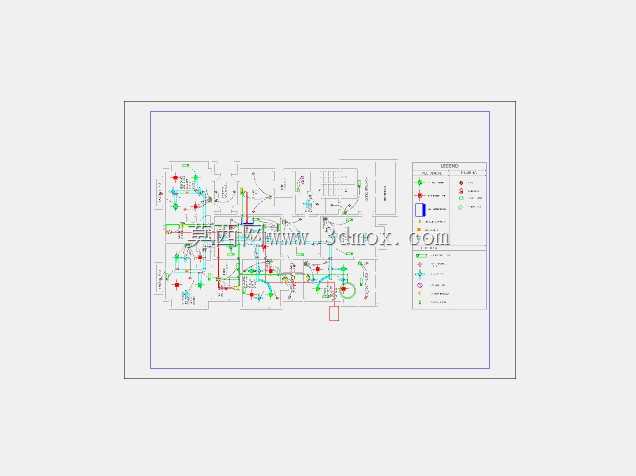

　　设计过程中优先遵循小管让大管、有压管让无压管、常温管让高低温管的工程原则，对每一处管线交叉节点都做了碰撞校验，所有管线的支吊架安装点位都同步做了预留规划，避开结构受力薄弱点，同时给后期运维检修预留了不小于400mm的操作空间。针对厨卫、设备间这类机电点位集中的区域，方案单独细化了末端点位的定位，确保用水点位、用电插座、通风风口的位置符合日常使用习惯，不会与装修阶段的洁具、橱柜、吊顶造型出现位置冲突。

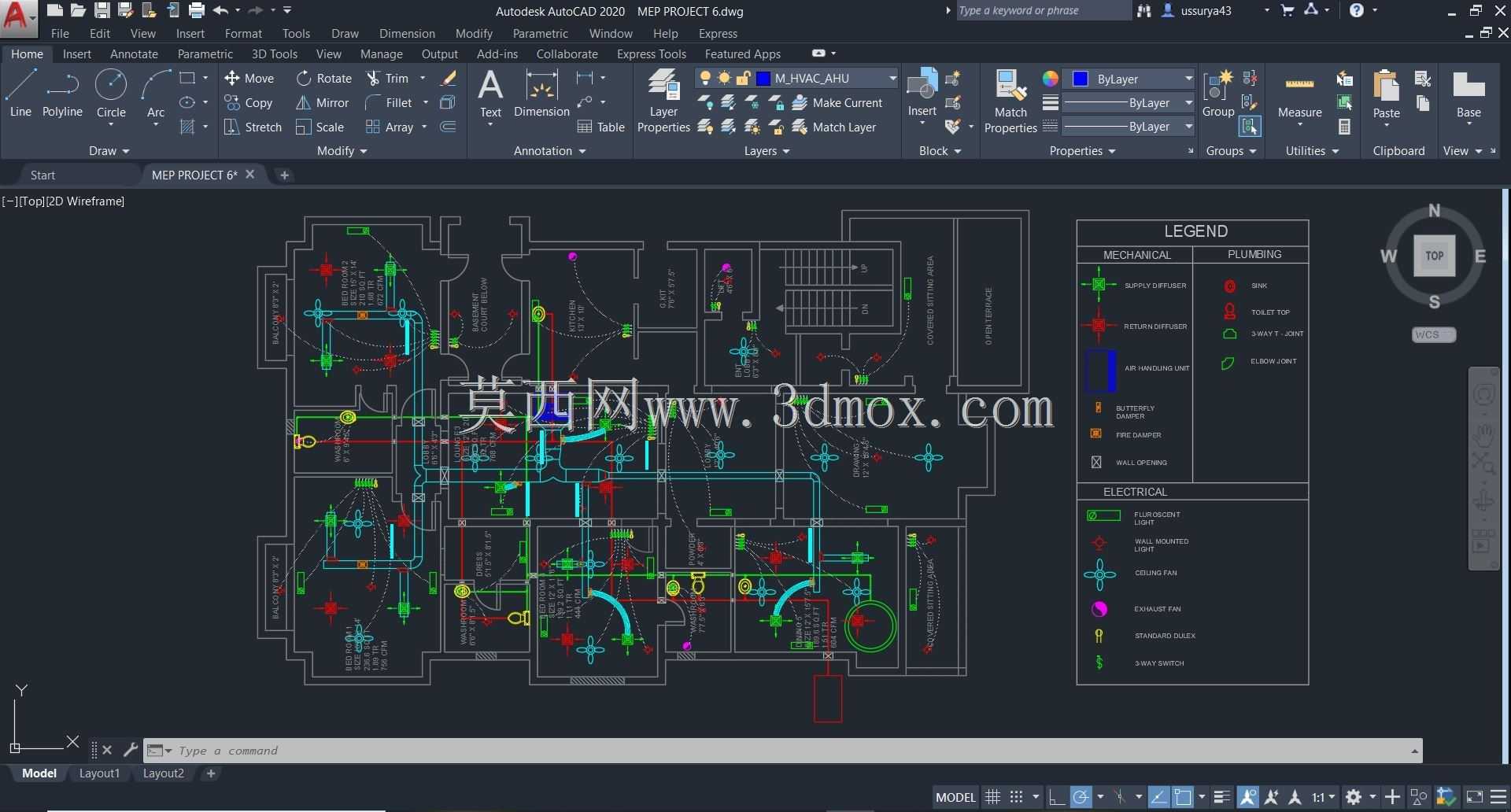

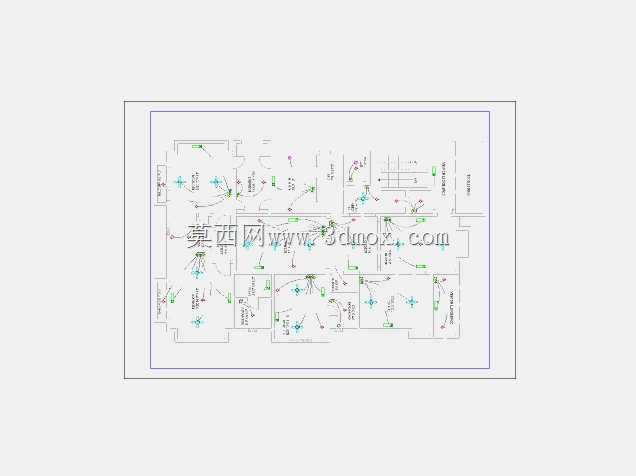

　　从安装边界来看，所有管线的排布都严格控制在结构梁底与完成面吊顶之间的可用空间内，公共区域的管线排布尽量集中在走廊吊顶上方，减少对房间内部净高的占用，最不利点的管线排布完成后，公共区域净高不低于2.4米，房间内部净高不低于2.6米，满足民用建筑的设计规范要求。方案中还同步标注了各类管线的材质、管径、安装坡度要求，施工人员可以直接对照图纸进行预制加工与现场安装，减少现场二次改管的材料浪费与工期损耗。
