建筑机电系统综合排布MEP工程设计方案

项目分类:通用机械零部件 发布时间:2022-03-28 ID:596436
  • 建筑机电系统综合排布MEP工程设计方案
  • 建筑机电系统综合排布MEP工程设计方案
  • 建筑机电系统综合排布MEP工程设计方案
  • 建筑机电系统综合排布MEP工程设计方案
  • 建筑机电系统综合排布MEP工程设计方案
  • 建筑机电系统综合排布MEP工程设计方案
  • 建筑机电系统综合排布MEP工程设计方案
  • 建筑机电系统综合排布MEP工程设计方案
  • 建筑机电系统综合排布MEP工程设计方案
  • 建筑机电系统综合排布MEP工程设计方案
  • 建筑机电系统综合排布MEP工程设计方案
  • 建筑机电系统综合排布MEP工程设计方案

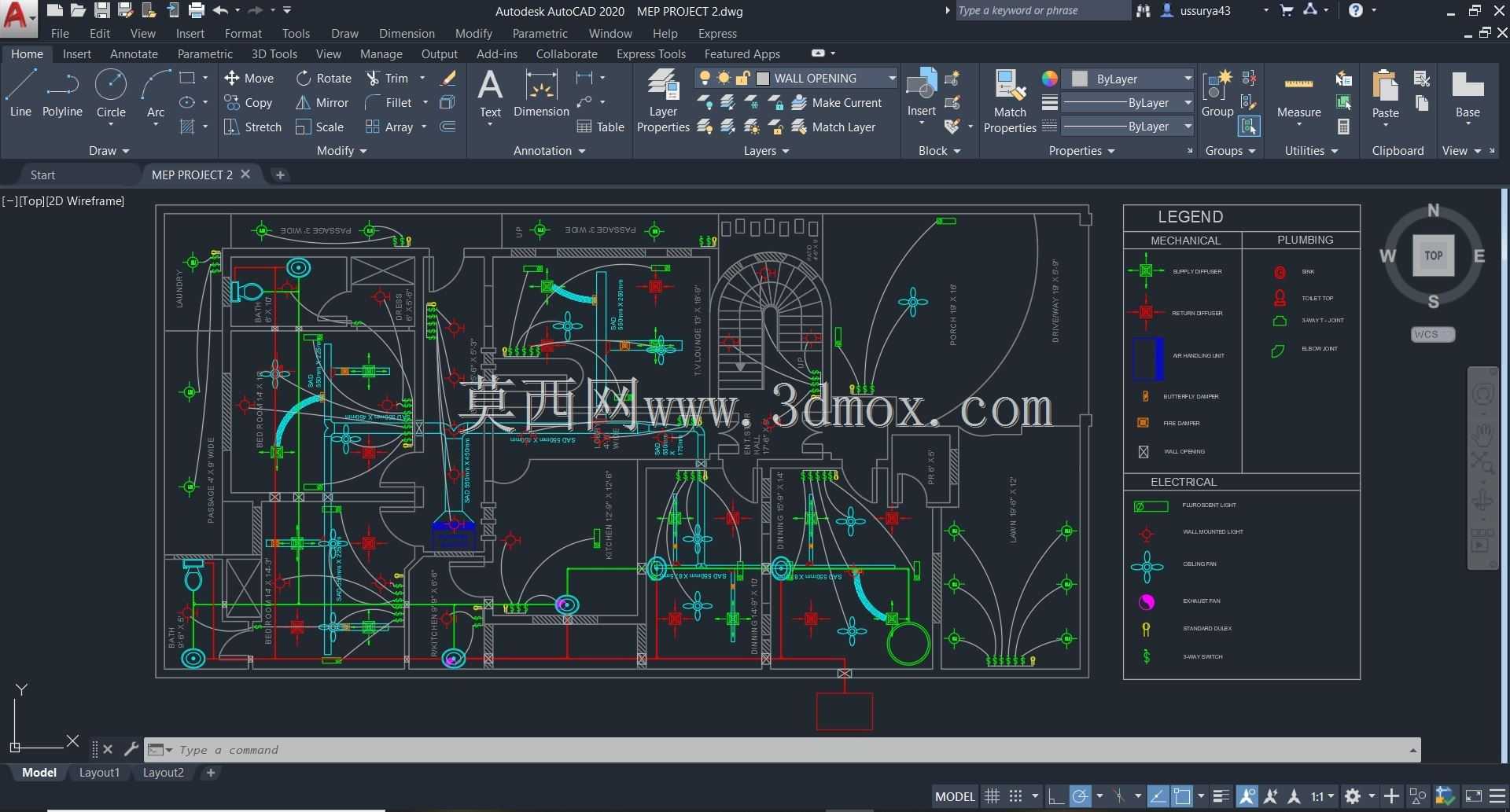

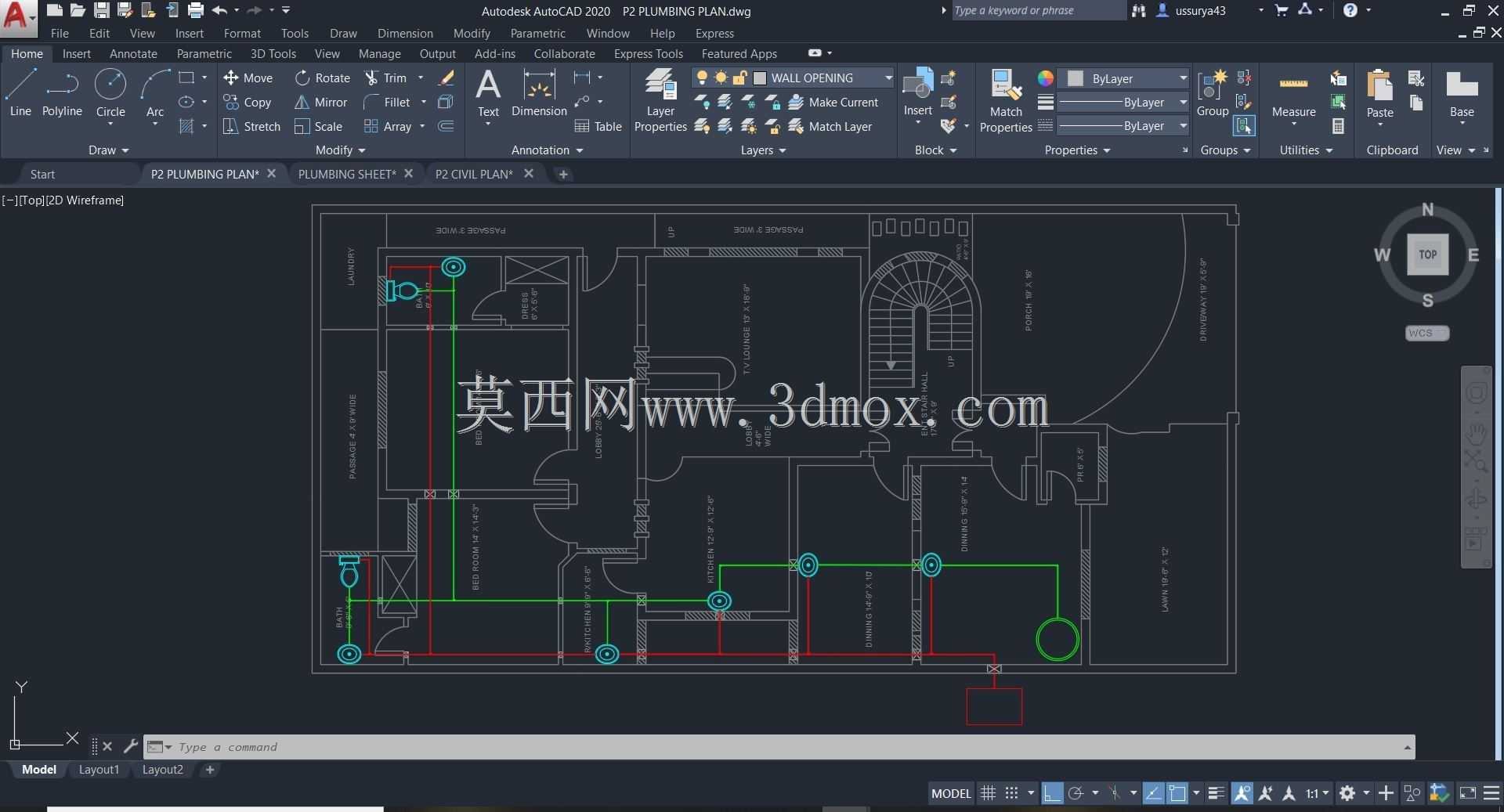

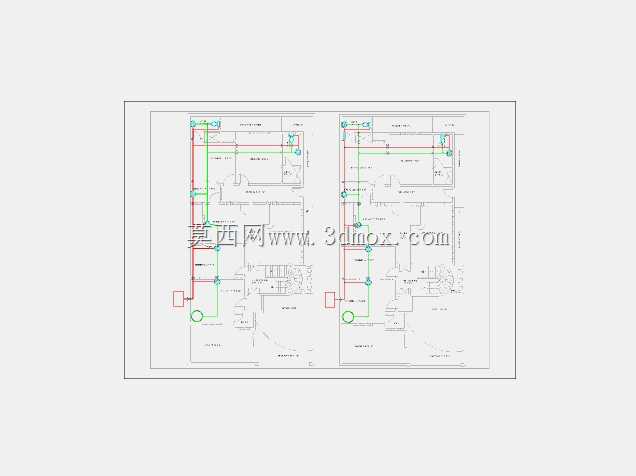

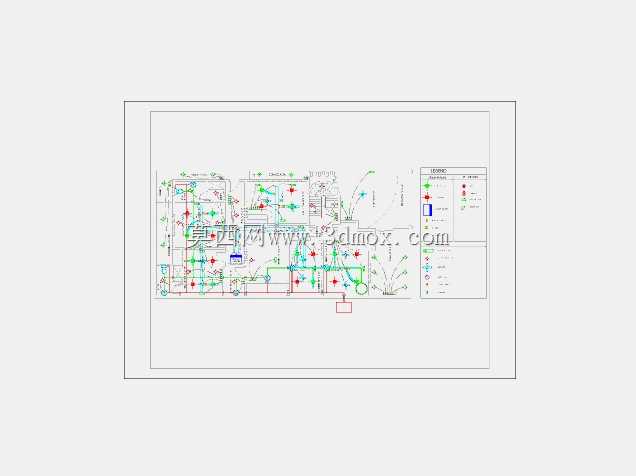

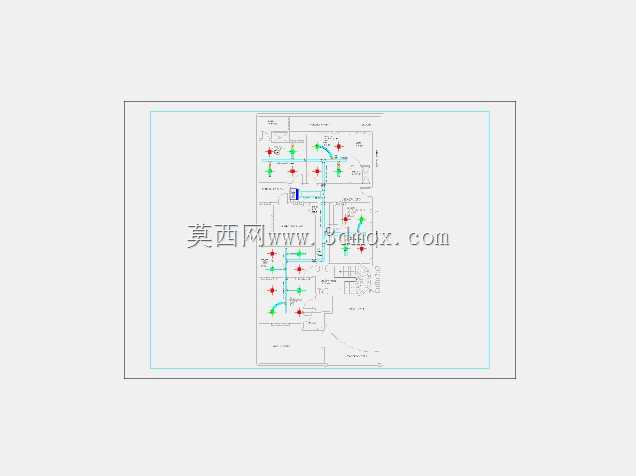

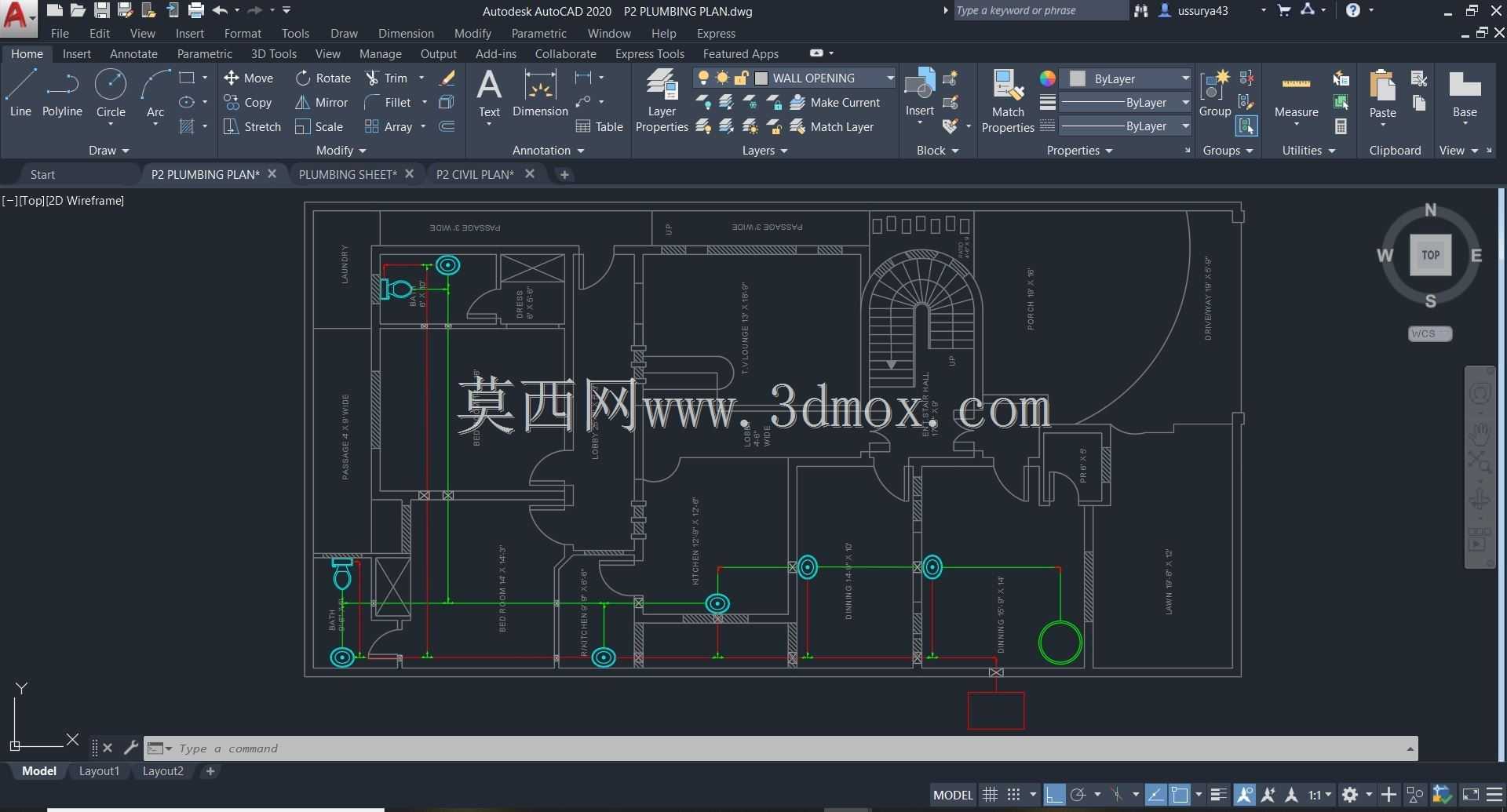

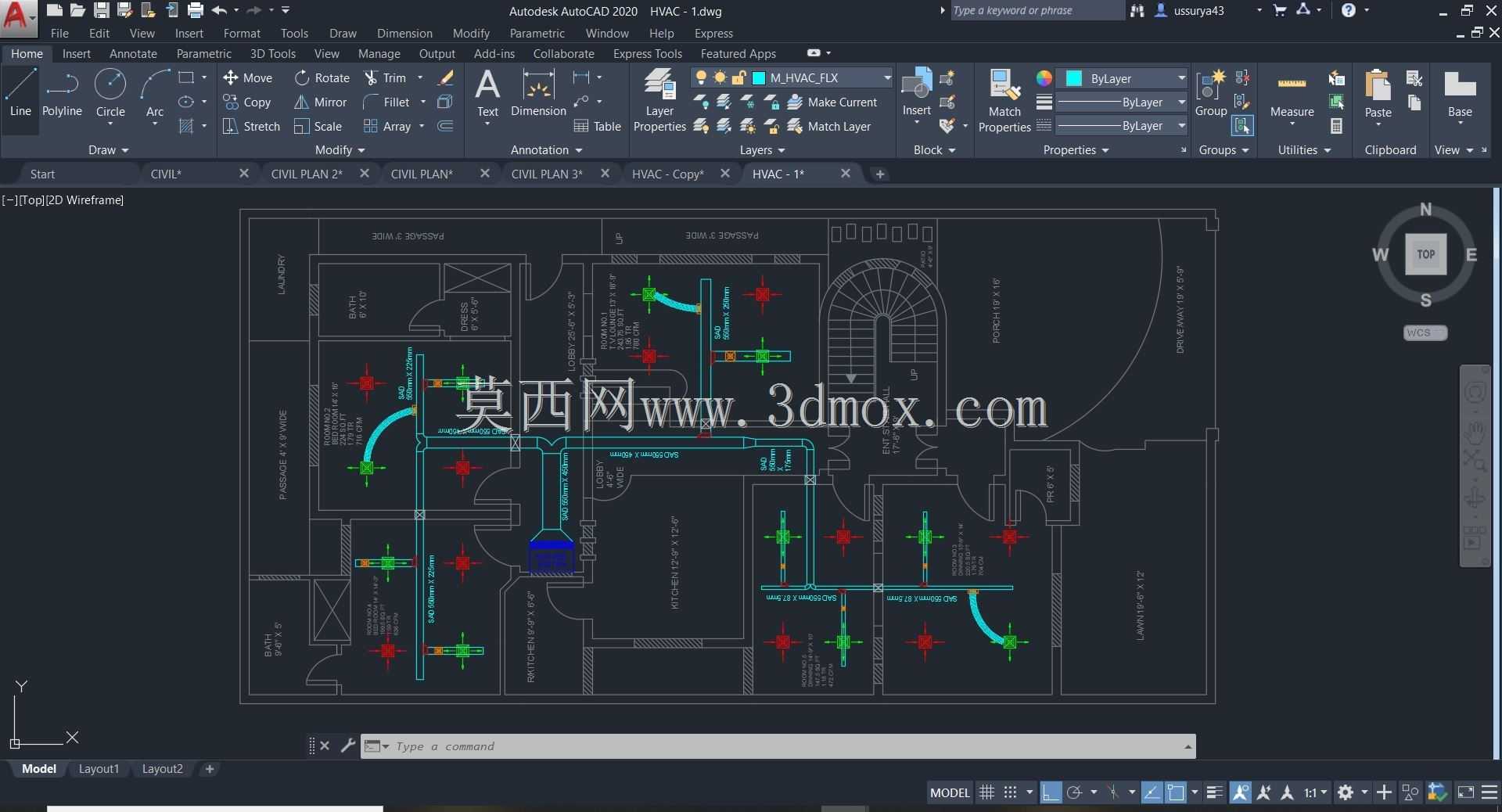

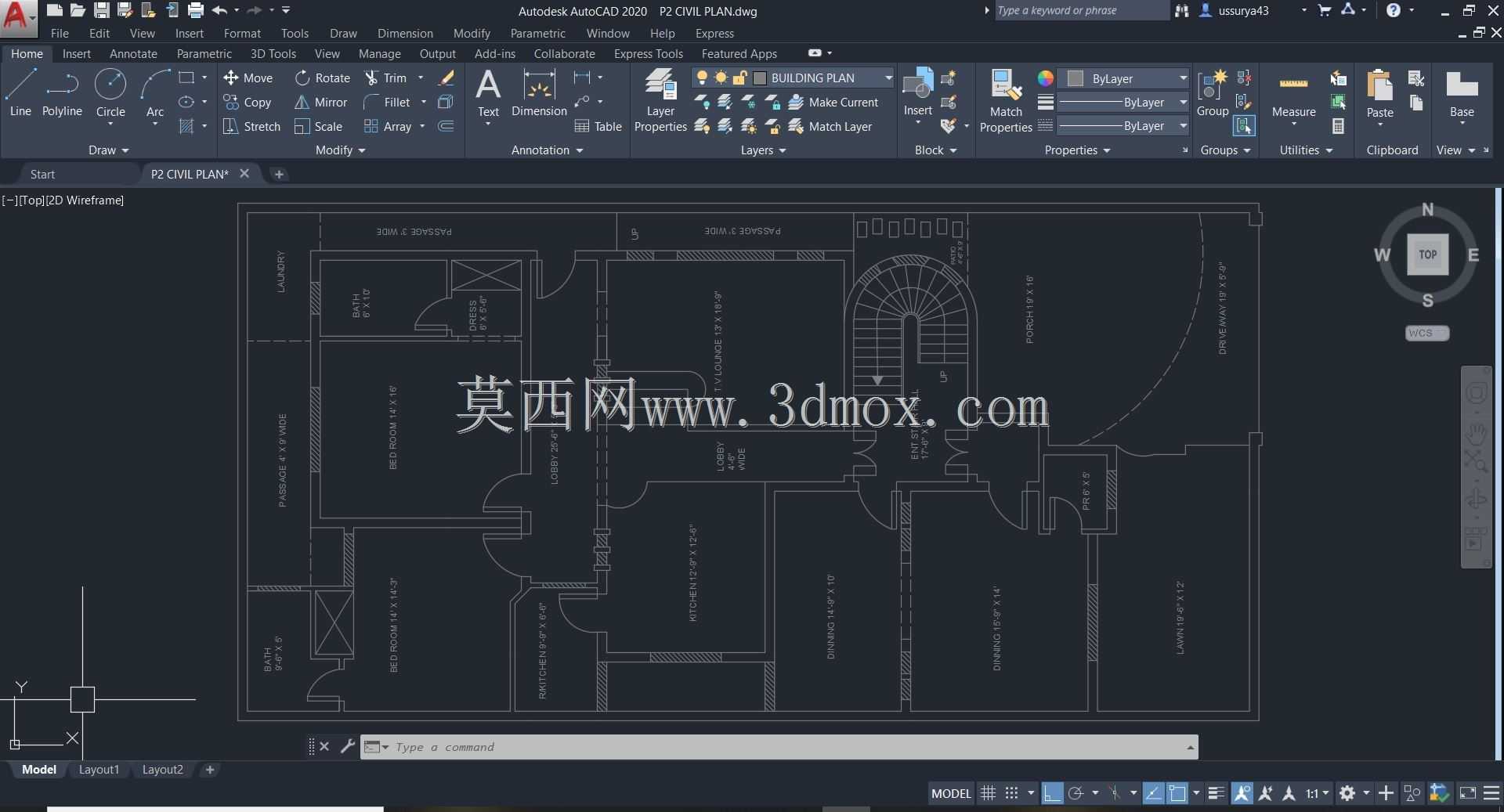

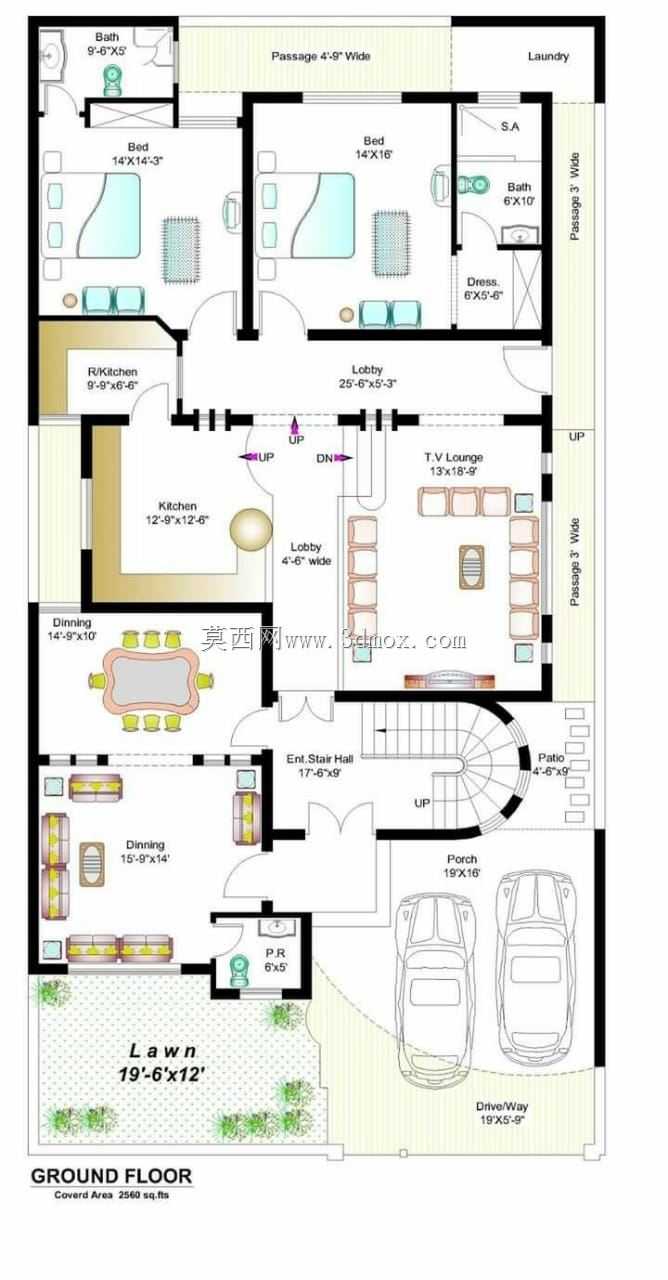

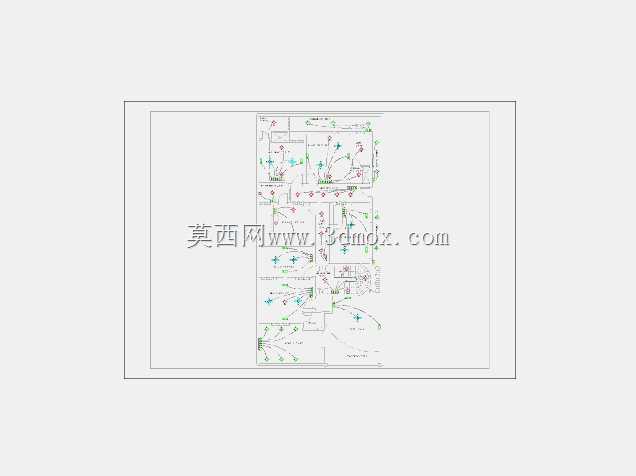

  这套MEP设计方案覆盖建筑内部机械、电气、管道三大核心系统的空间排布逻辑,核心应用场景集中在民用住宅、商业综合体、工业厂房的机电施工前置规划环节,解决传统施工中各专业管线交叉碰撞、净空不足、检修空间预留不合理的常见工程痛点。从实际工程落地角度看,方案在设计阶段就完成了多专业管线的碰撞校验,将暖通送风管道、给排水管路、消防管线、强电桥架、弱电布线的走向全部整合到同一平面坐标系内,结合建筑内部的楼梯、墙体、承重柱等结构边界做避让优化,避免施工阶段反复拆改造成的材料浪费与工期延误。方案中对不同功能的管线做了明确的图例区分,红色标注消防管线、绿色标注给排水管路、蓝色标注暖通送风管道、不同色标区分强电与弱电回路,

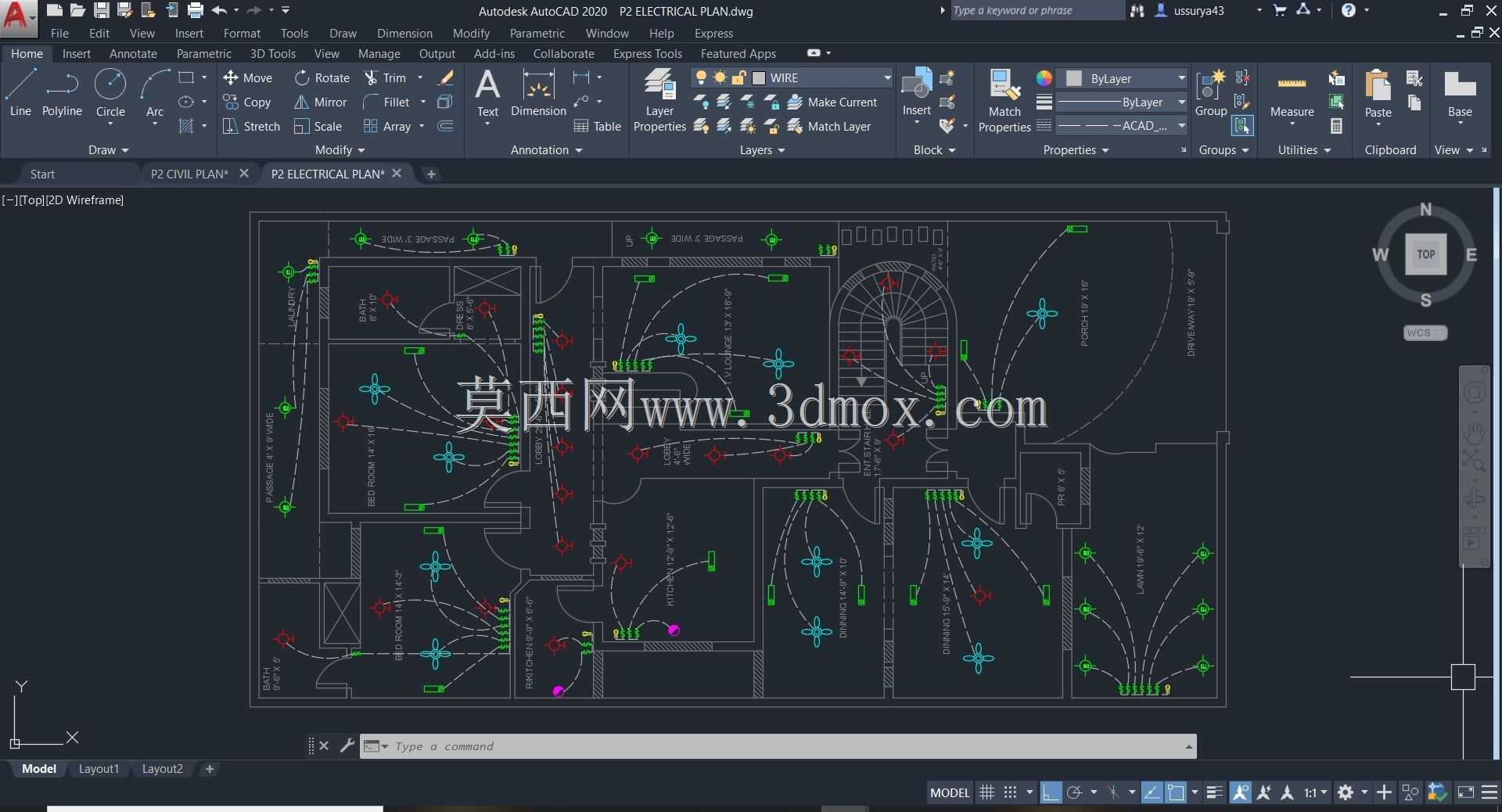

  施工人员可直接对照图例完成管线定位,无需反复核对多专业分散图纸。设计过程中优先遵循小管让大管、有压管让无压管、弱电让强电的排布原则,在走廊、设备夹层等管线密集区域,将桥架设置在最上层紧贴结构梁底,中层排布通风管道与消防主干管,下层排布给排水支管与弱电线路,每层管线之间预留不小于100mm的安装操作间隙,同时在阀门、接线盒、检修口位置预留足够的操作空间,满足后期运维的拆装需求。针对建筑内部的功能分区差异,方案在卫生间、设备机房等用水集中区域,特意优化了排水管路的坡度走向,避免出现管路倒坡、存水弯水封失效的问题;在电气回路排布上,将照明、插座、动力回路分开布设,避免不同回路之间的电磁干扰,

  同时所有电气管线与给排水管线之间预留不小于300mm的安全间距,杜绝管线渗漏引发的电气安全隐患。从安装边界来看,方案中所有管线的定位尺寸均以建筑轴线、结构完成面为基准标注,施工放线时可直接参照基准点定位,无需二次换算尺寸;管线支吊架的布设位置也同步做了规划,避开结构受力薄弱点,同时兼顾不同专业管线的共用支吊架设计,减少支吊架材料用量,降低吊顶内部的空间占用。这套方案的核心价值在于将原本分散的三个专业设计内容整合到统一的排布框架内,从源头减少施工阶段的专业协调成本,现场施工时可按照图纸标注的分层顺序依次安装,大幅提升机电安装的施工效率,同时保障最终完成面的净空高度满足建筑使用要求。
