建筑MEP机电管线综合排布设计方案

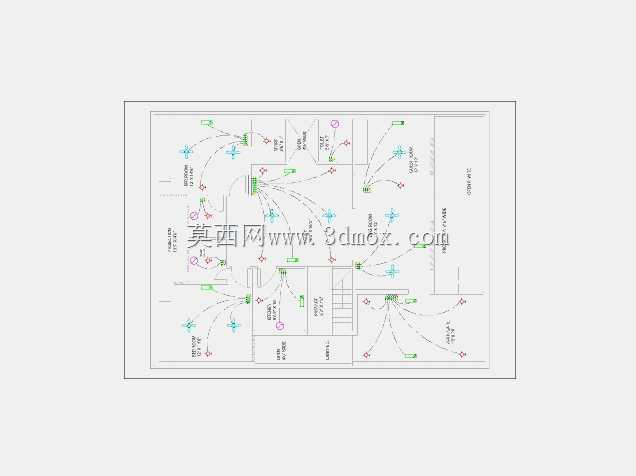

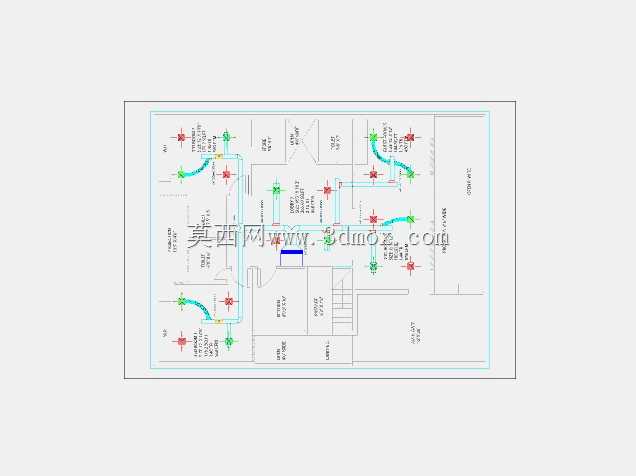

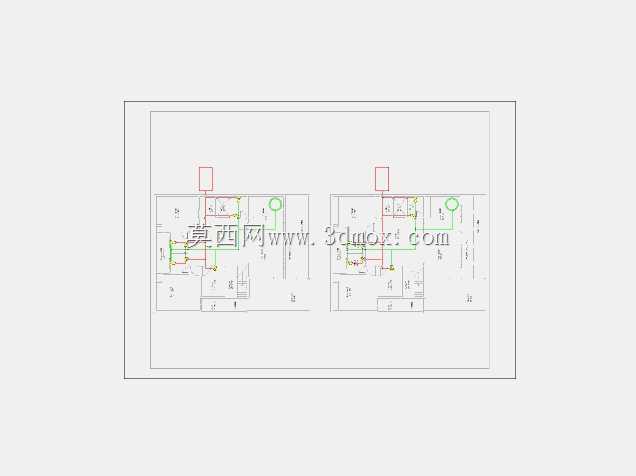

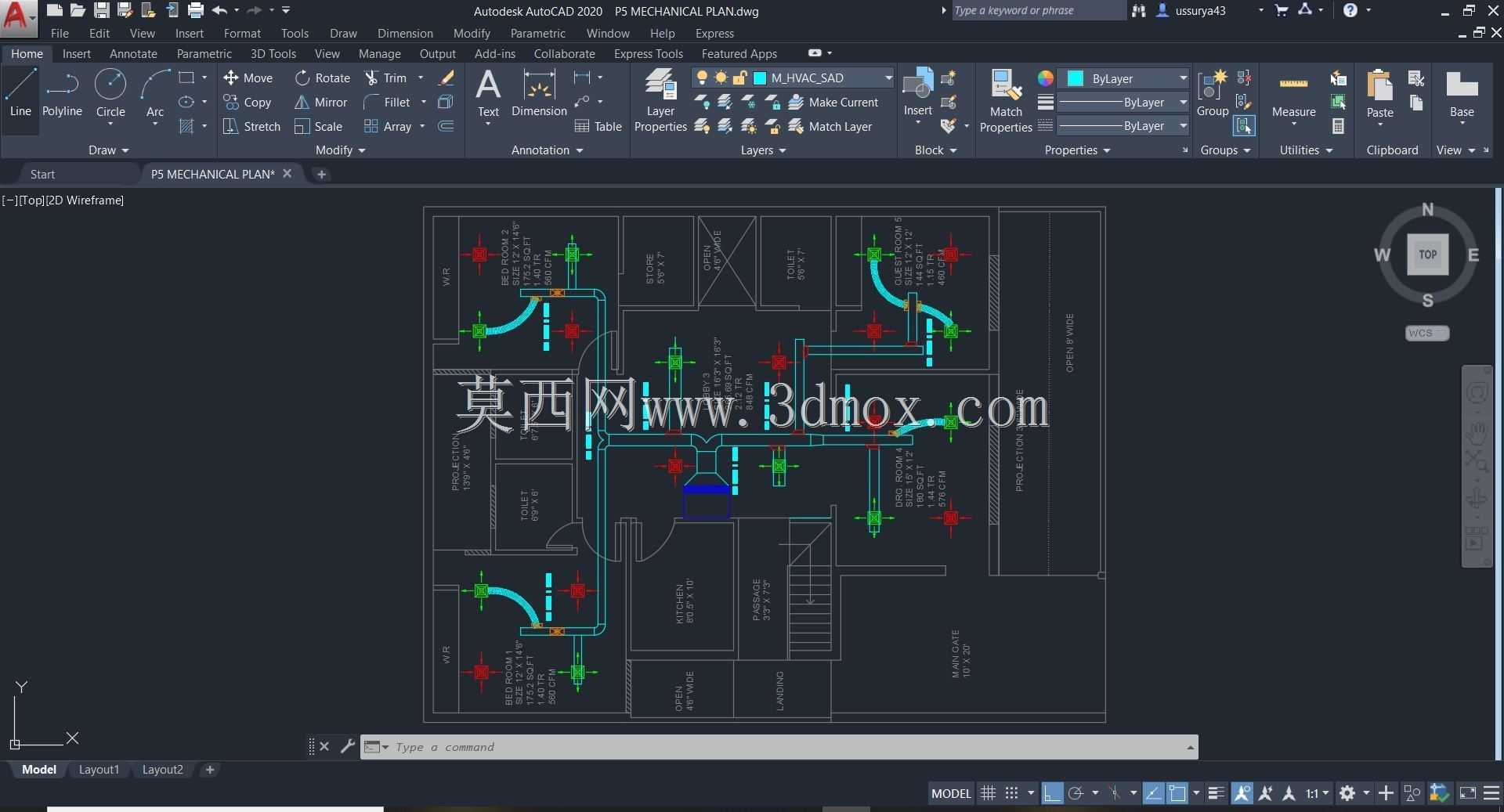

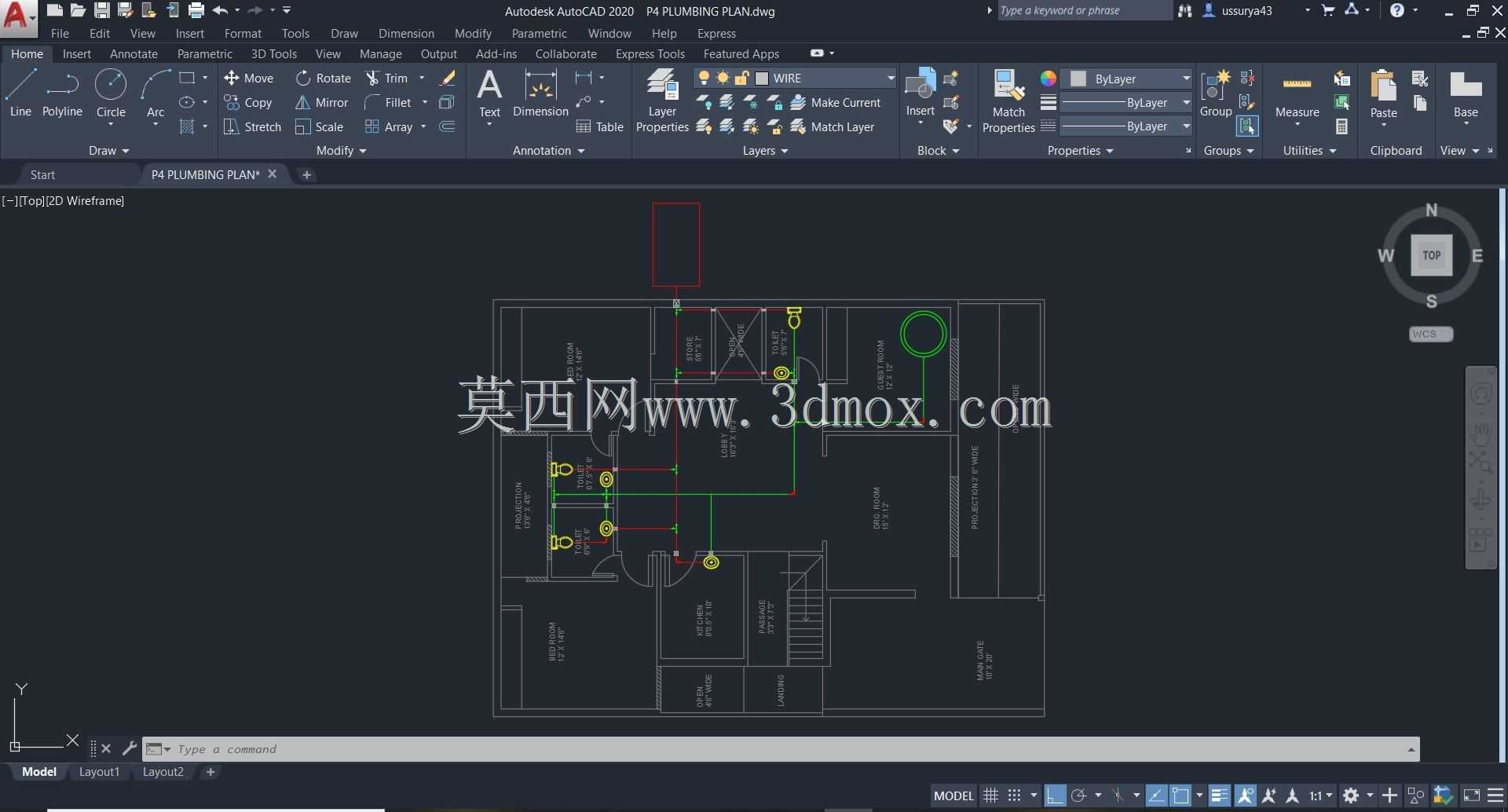

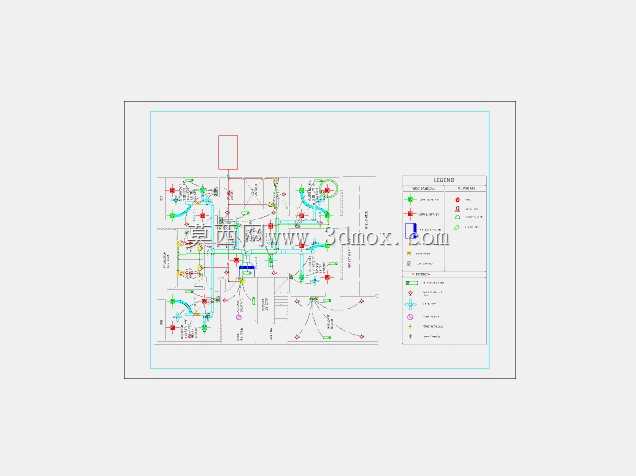

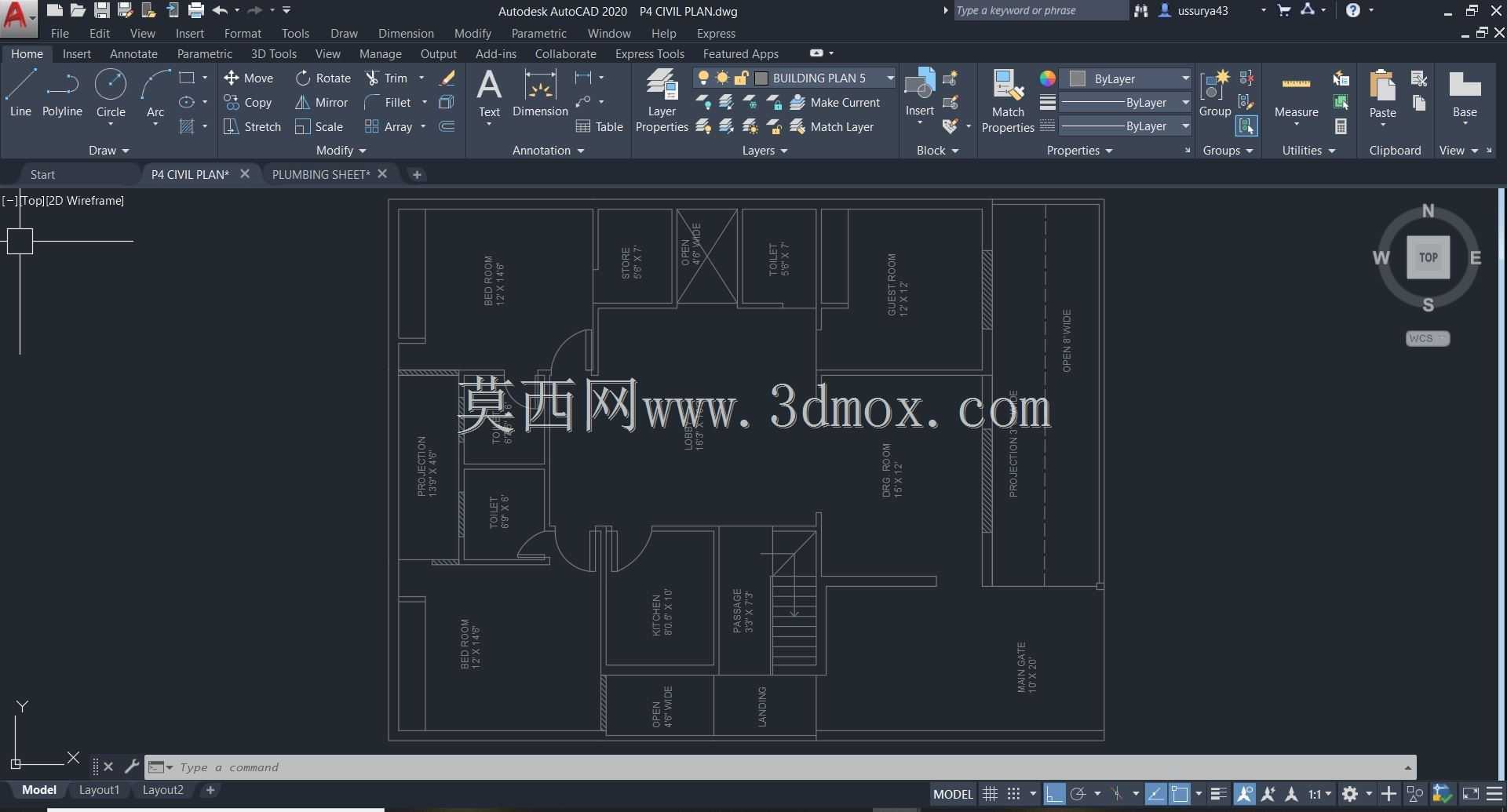

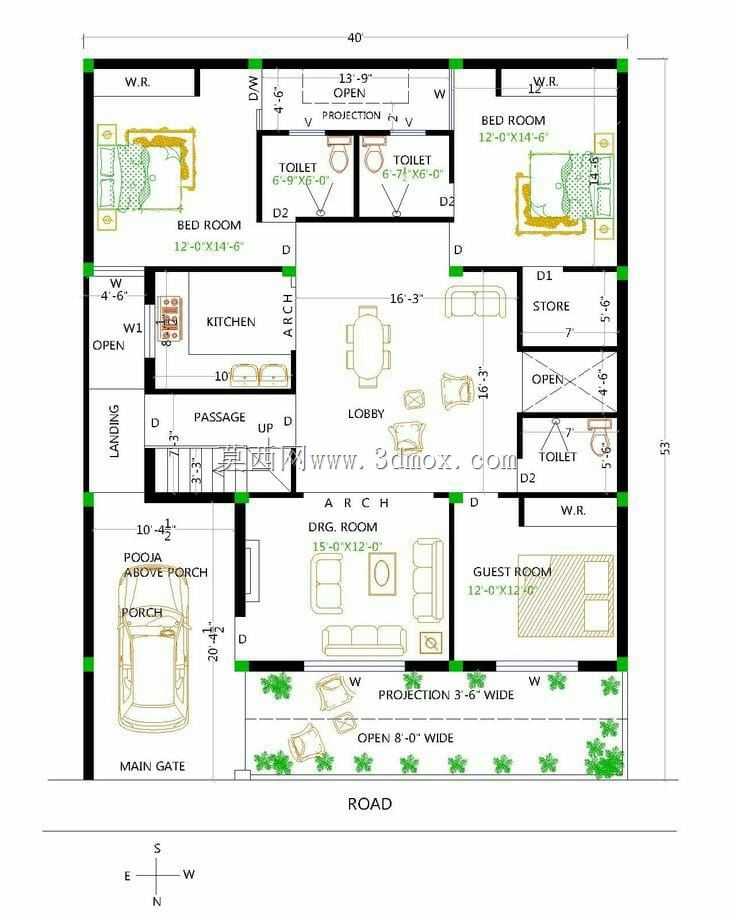

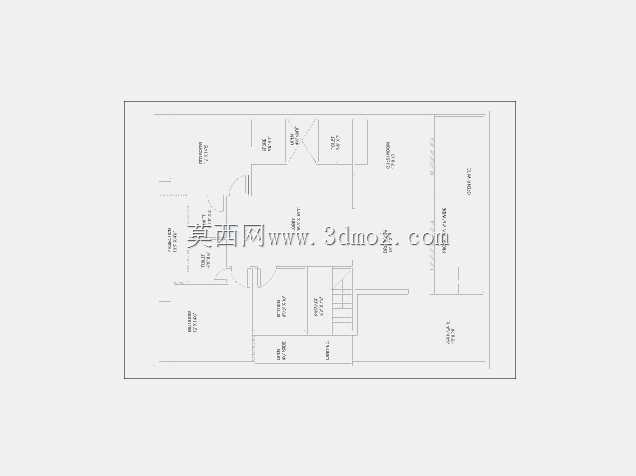

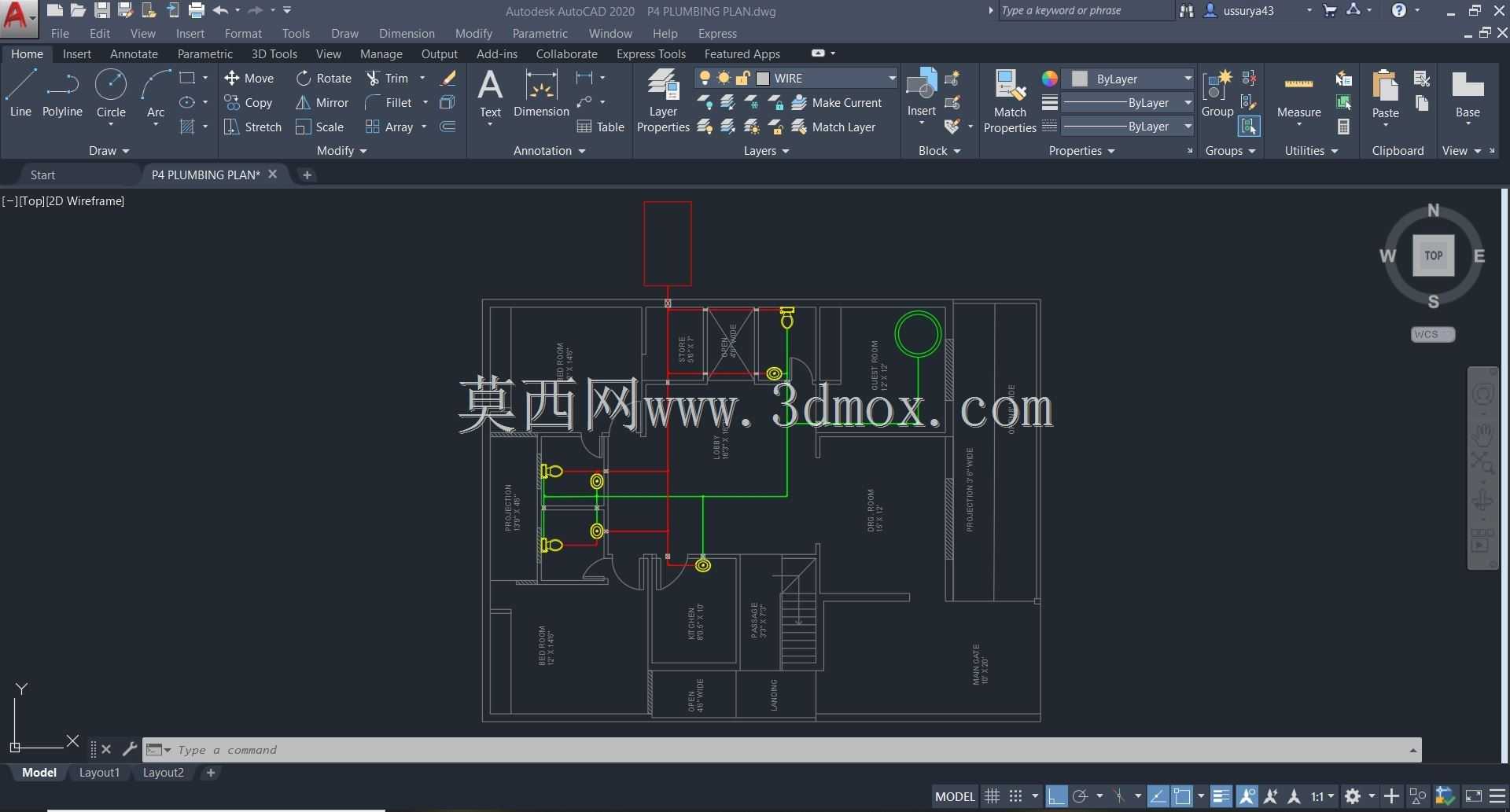

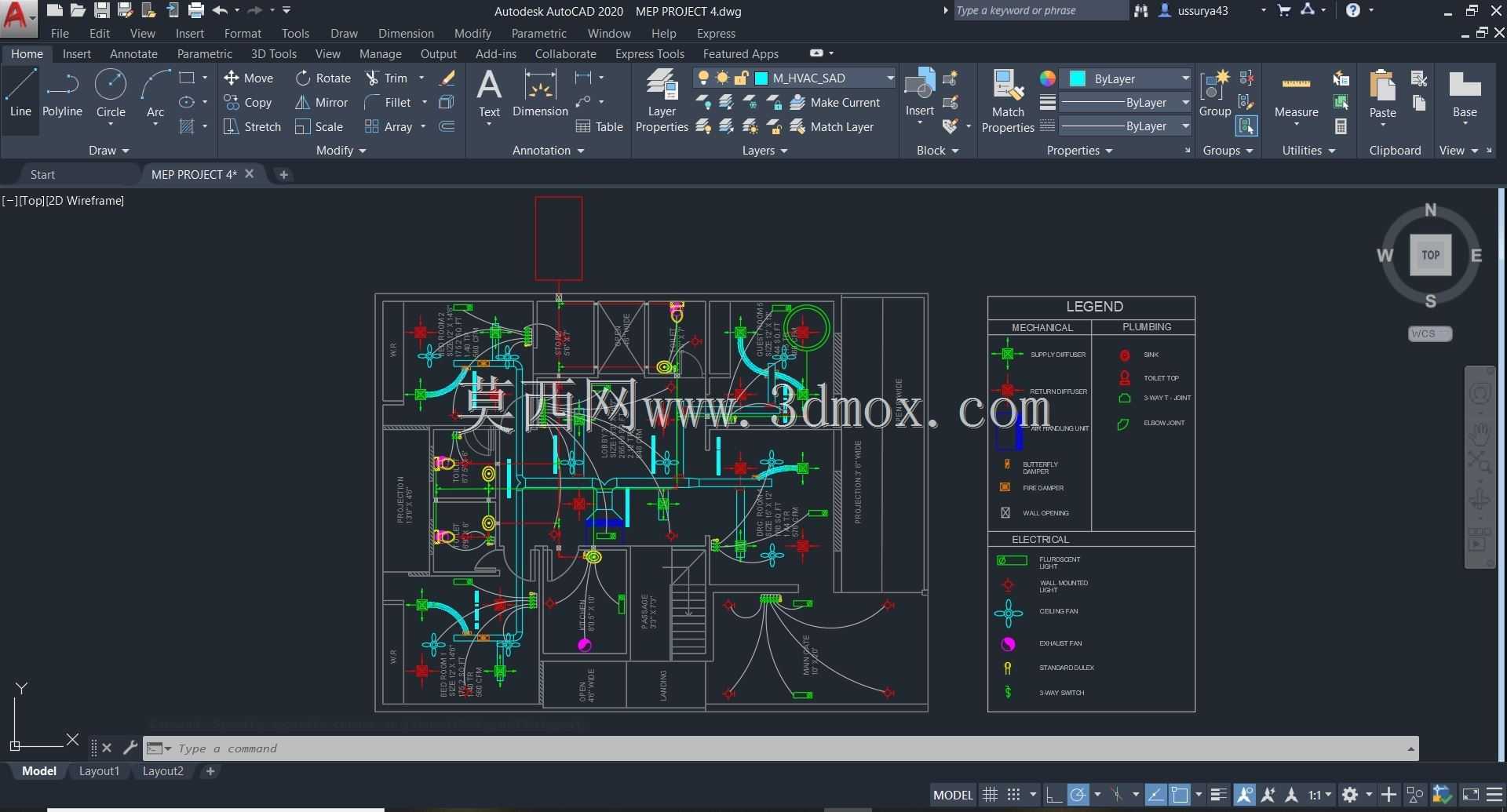

　　在民用与工业建筑的机电深化设计环节，MEP系统的管线排布直接决定建筑内部空间利用率与后期运维便利性，这套设计方案围绕建筑内部机械、电气、管道三大系统的空间协同展开，覆盖暖通空调送风回风路径、给排水冷热水管线、消防喷淋管路、强电供电桥架、弱电信号线路的全专业整合设计。从实际工程落地角度出发，设计前期先梳理建筑结构的梁底标高、墙体预留洞位置、吊顶完成面控制高度，明确各系统管线的安装边界：大管径的暖通主风管优先贴梁底排布，避让结构主梁与次梁的下凸区域，减少风管弯头带来的风阻损失；给排水管线根据坡度要求预留顺坡空间，在管线交叉位置遵循小管让大管、有压管让无压管、冷水管道避让热水管道的排布原则，避免后期出现排水不畅、管线结露滴水的问题。

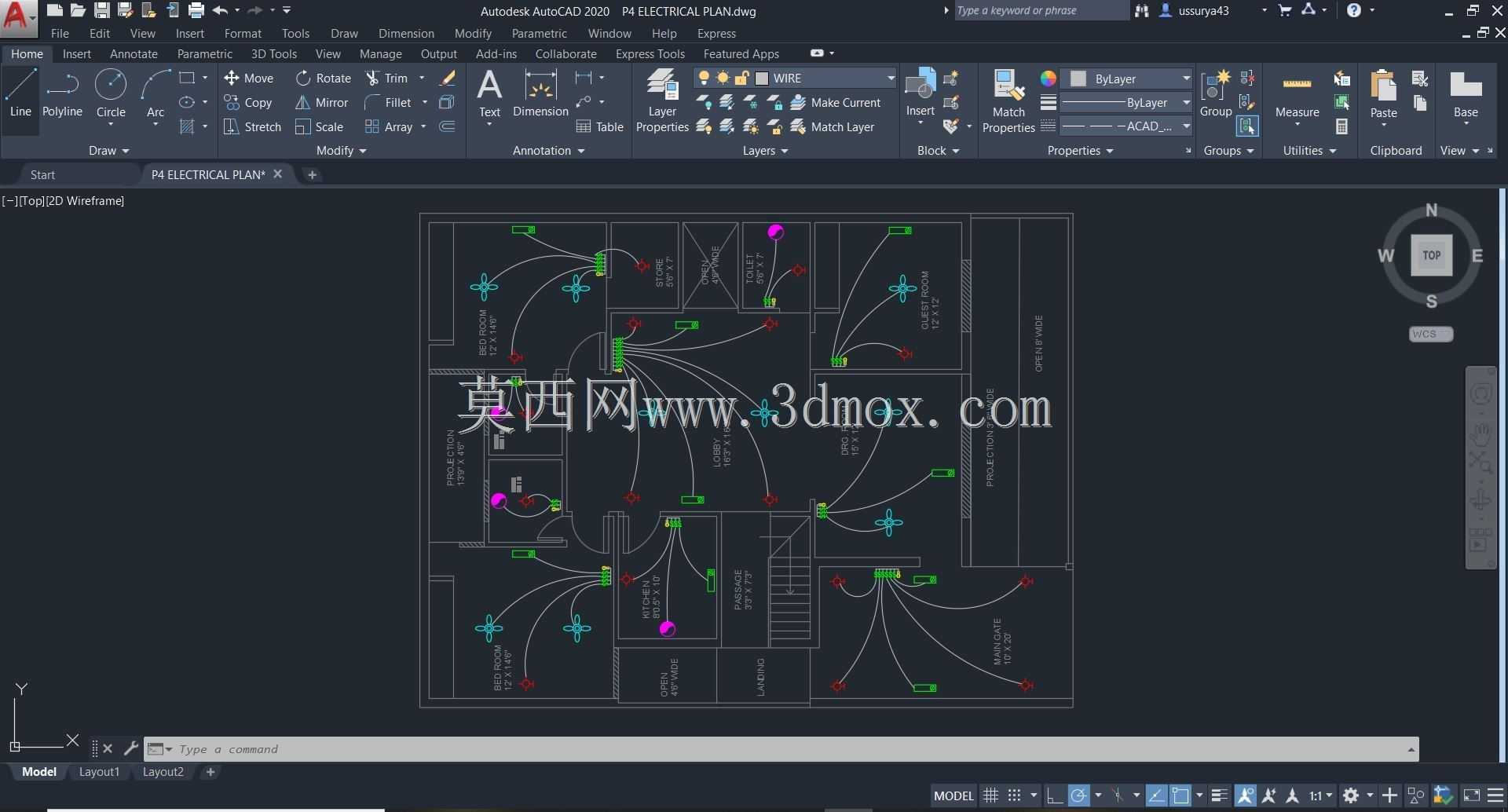

　　电气桥架与水管保持规范要求的安全间距，强弱电桥架分槽敷设，减少信号干扰隐患，所有管线的支吊架点位同步整合排布，避免不同专业支吊架重复打洞破坏结构楼板。设计过程中同步校核管线与建筑装饰面的净空距离，在走廊、设备机房等管线密集区域做分层排布，最上层布置电气桥架，中间层布置通风风管，最下层布置给排水与消防管线，各层之间预留足够的安装操作空间与后期检修空间，在阀门、风口、接线盒等需要操作维护的点位，预留不小于400mm的操作净距，避免后期运维时无法拆装部件。针对建筑内的功能区域差异，在卫生间、设备间等特殊区域单独做管线适配调整，卫生间区域的排水管线优先排布，满足洁具的排水点位对接要求，通风管线配合排风井位置做最短路径排布，提升排风效率；

　　设备机房区域的管线对接设备接口位置，做软连接预留，减少设备运行振动传递到管线系统。整套排布方案同步考虑施工安装的工序逻辑，先安装的大管径管线靠结构侧排布，后安装的小管径管线靠装饰面侧排布，减少施工过程中的管线拆改返工，所有管线转弯位置的曲率半径符合对应管材的施工规范要求，风管弯头处设置导流片降低风噪，水管弯头处采用顺水弯头减少水流阻力。
