机械式游标卡尺精密测量工具结构设计

　　在机械加工现场、质检工位、装配调试环节，游标卡尺是出现频率最高的通用测量器具之一，从毛坯件的余量核查，到精加工零件的尺寸确认，再到装配环节的配合间隙核验，都能看到这类量具的使用场景。不同于数显类测量工具，机械式游标卡尺无需供电，抗油污、抗切削液干扰的能力更强，在车间复杂工况下的稳定性更突出，哪怕是附着少量切削碎屑，简单擦拭后就能快速完成测量，不会因为电子元件故障中断检测流程。

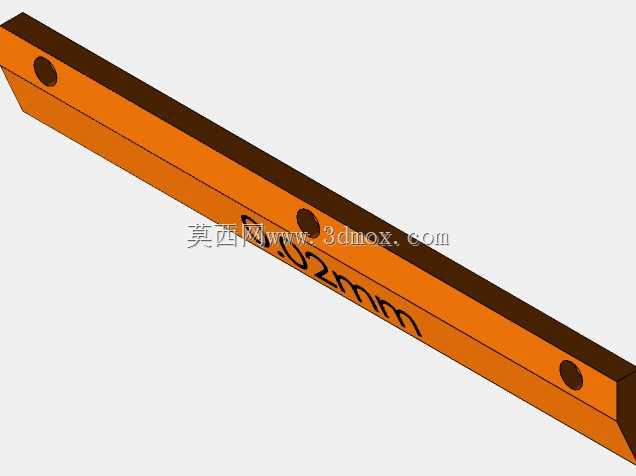

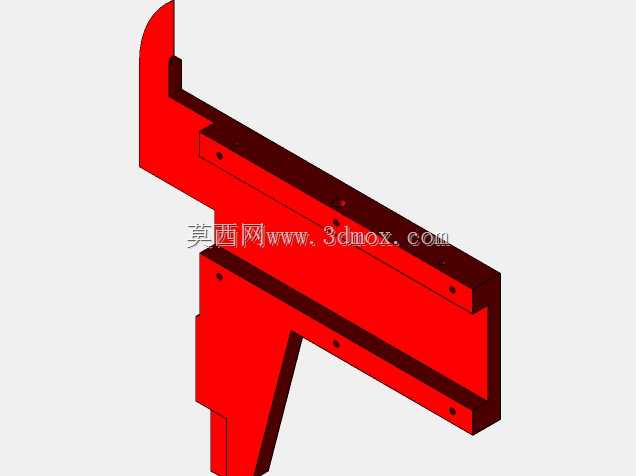

　　这款游标卡尺的设计覆盖了内外径、深度、台阶四类常见测量需求，内测量爪可完成孔内径、槽宽等内尺寸检测，外测量爪适配轴径、外形长度等外尺寸测量，尾部的深度测杆能直接测量盲孔深度、台阶高度，无需额外更换测头，单把量具就能覆盖常规零件的多数尺寸检测需求，减少工位上的量具更换频次。设计过程中严格遵循游标读数原理，主尺刻度与游标尺刻度的差值控制在0.02mm精度等级，尺身滑动轨道做了限位与阻尼设计，滑动过程无卡滞、无旷量，测量时推动游标尺到贴紧被测面即可锁止读数，不会因为滑动间隙产生测量误差。

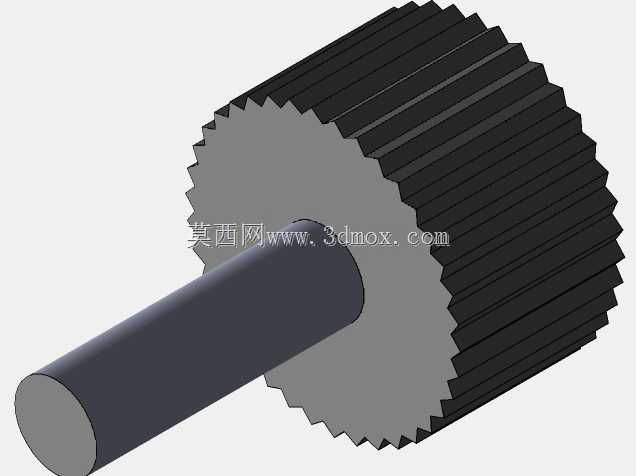

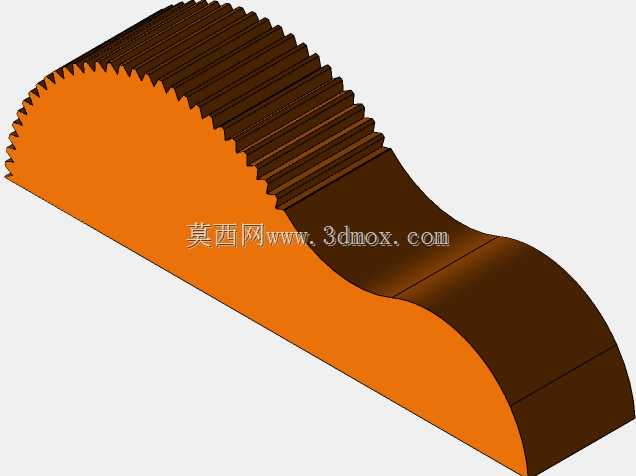

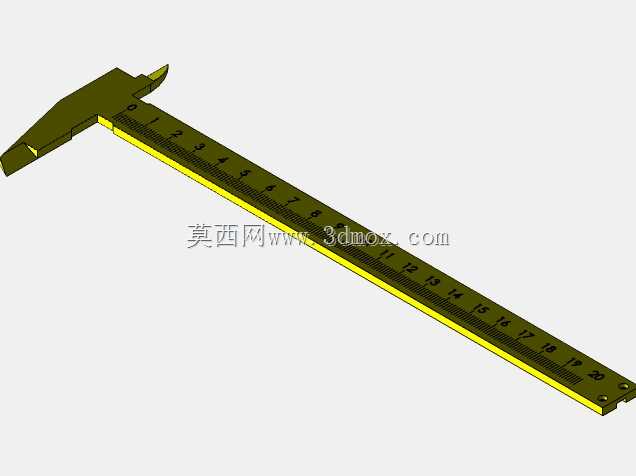

　　从结构尺寸来看，这款卡尺的测量量程覆盖0-200mm，能够满足绝大多数常规机械零件的测量范围需求，尺身总长度控制在280mm左右，握持部分做了贴合人手操作的轮廓处理，长时间手持测量也不会产生明显的硌手感。尺身主体采用耐磨钢材做基础结构，测量爪的测量面做了淬火硬化处理，长期反复接触被测零件也不会出现磨损塌边，能长期保持测量精度的稳定性。锁紧装置设置在游标尺上方，拇指推动游标尺到位后，食指即可拨动锁紧螺钉固定尺身位置，读数时无需一直保持推压状态，单人操作就能完成测量、锁止、读数的全流程，适配单人作业的工位需求。

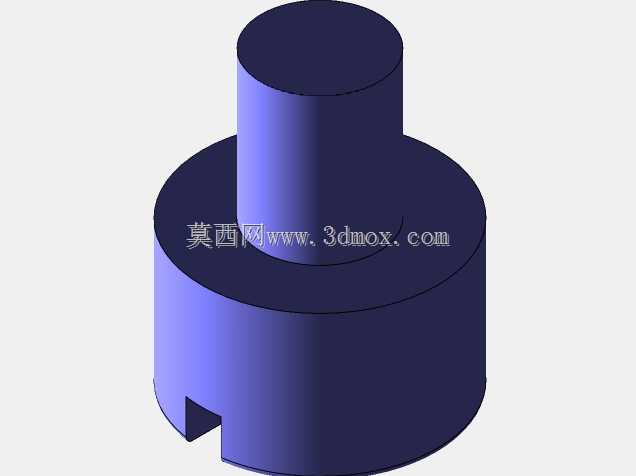

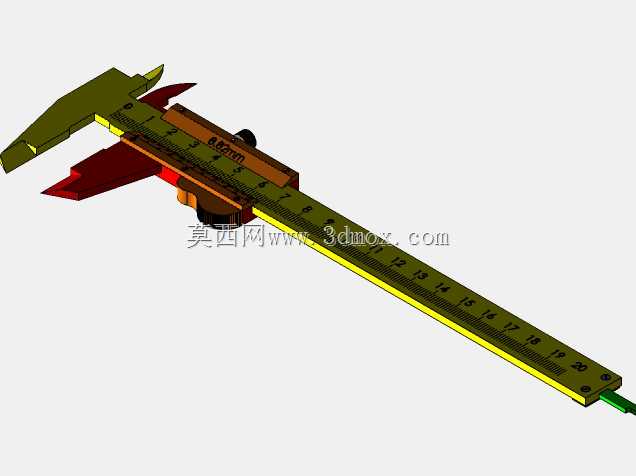

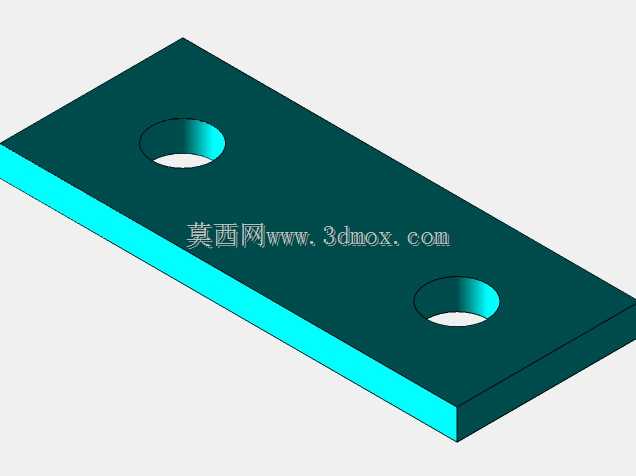

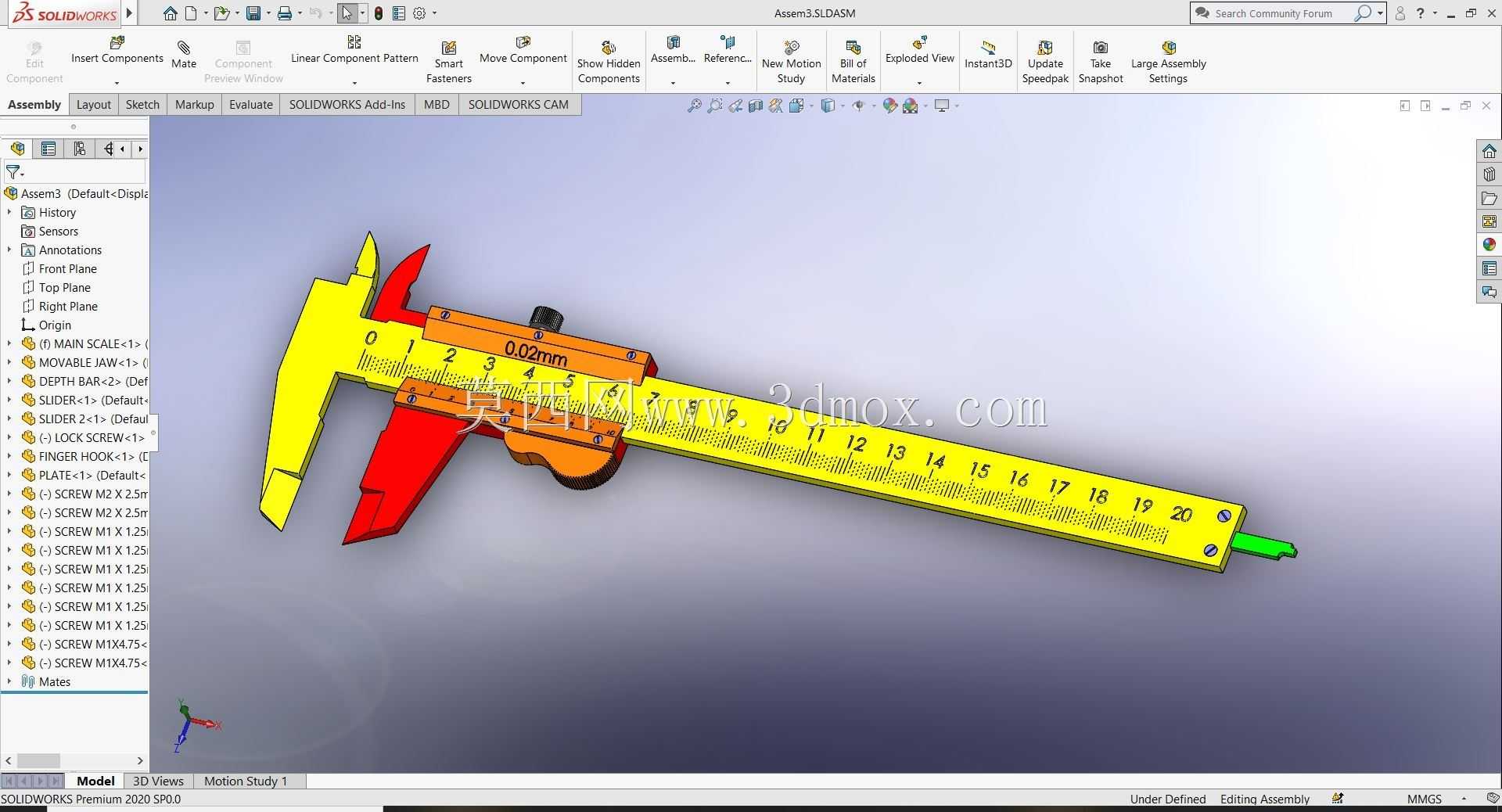

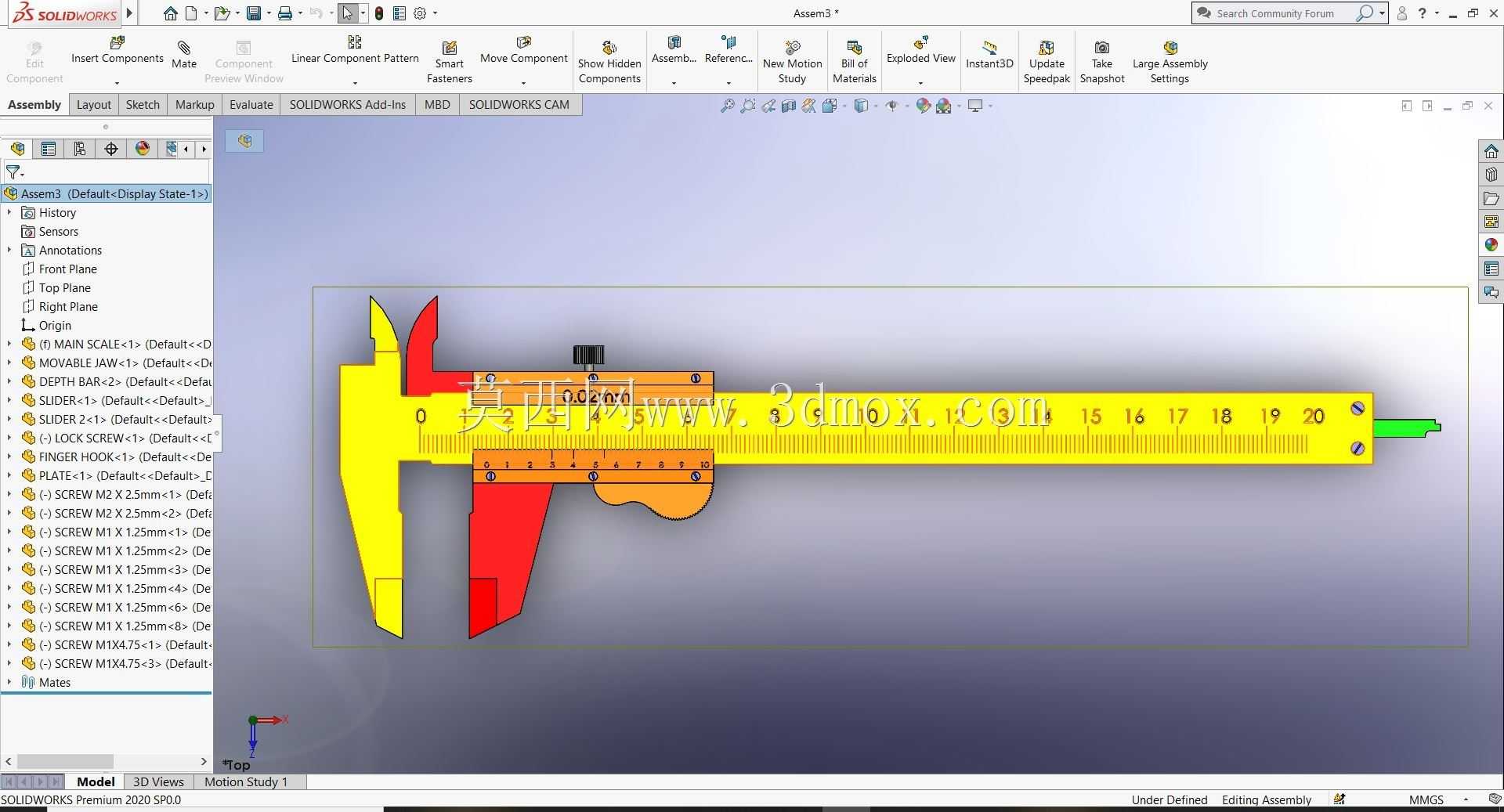

　　建模过程中对刻度线的排布、测量爪的刃口角度、深度测杆的伸缩行程都做了1:1还原，滑动副的配合间隙按照实际装配公差做了预留，既可以作为量具结构认知的教学模型，也能作为工装设计、工位布局规划时的参考模型，帮助设计人员确认测量操作的空间预留是否合理，避免工位布局过窄导致测量操作无法开展。
