高精度数显游标卡尺工业测量工具

　　在机械加工车间的日常作业里，不管是普通车床操作工调整进刀量，还是质检工位的检验员核对工件形位公差，亦或是装配环节钳工核对配合件的间隙尺寸，游标卡尺都是随手取用的基础测量器具，相比传统的机械式游标卡尺，数显结构的游标卡尺省去了人工对齐刻度、计算游标尺读数的步骤，能直接在显示屏上输出精确到0.01毫米的测量数值，大幅降低了新人上手的学习成本，也减少了长时间作业下视觉疲劳带来的读数误差。这款数显游标卡尺的结构设计完全贴合一线测量的实际需求，尺身采用高刚性的不锈钢材质经磨削加工成型，直线度公差控制在微米级，长期使用不会因为握持受力或者温度变化产生明显形变，保证测量基准的稳定性；尺身正面蚀刻有清晰的公制刻度线，

　　哪怕数显模块因为电量不足暂时无法显示，也能依靠机械刻度完成应急测量，不会因为电子部件故障打断现场作业节奏。活动量爪的滑动结构经过阻尼优化，推动滑块时手感顺滑无卡顿，不会出现松旷晃量或者卡滞涩感，量爪的测量面经过精密研磨，平面度和平行度都符合计量器具的精度要求，不管是测量工件的外径、内径，还是利用尾部的深度杆测量盲孔深度、台阶高度，都能保证测量面和被测工件完全贴合，不会因为接触面倾斜出现测量值偏大的问题。数显模块的位置设置在滑块的正面偏上区域，操作人员握持卡尺测量时，视线可以自然落在显示屏上，不需要刻意调整手腕角度就能清晰读取数值，模块上设置的功能按键可以快速完成公英制单位切换、相对测量置零、数值锁定等操作，

　　比如在批量测量同一批次工件的尺寸偏差时，可以先以标准件为基准置零，后续测量直接读取偏差值，不需要逐个计算实测值和标准值的差值，能有效提升批量检测的作业效率。从安装和使用边界来看，这款卡尺的整体外形符合人体工学设计，握持部分的防滑纹理能避免手上沾有切削液时出现打滑，量爪的开合行程覆盖了日常机械加工最常用的0到150毫米测量范围，完全能满足普通五金加工、模具修配、学生金工实习、3D打印件尺寸核验等绝大多数场景的测量需求，不需要频繁更换不同量程的测量器具。在设备维护和工装调试场景中，这款卡尺也能发挥很大作用，比如调整自动化设备的导轨平行度时，可以用它测量导轨两端和安装基准面的间距差，核对垫片的厚度是否符合调整要求；维修气动元件时，

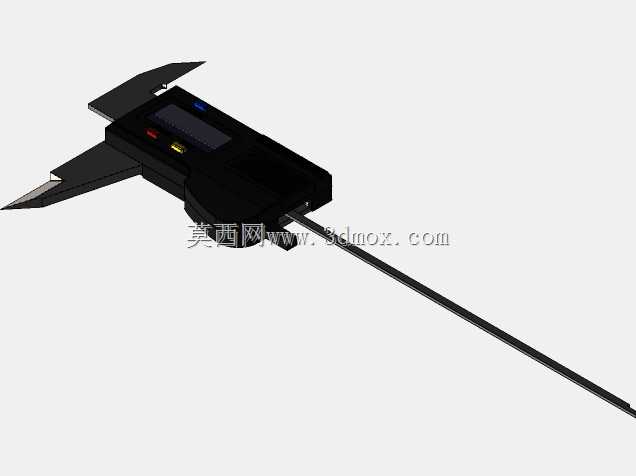

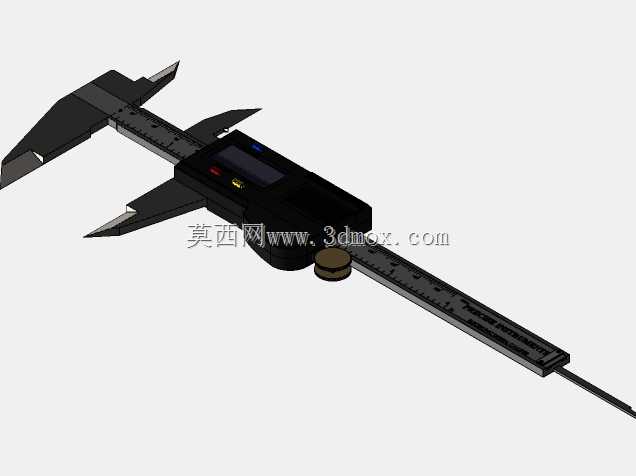

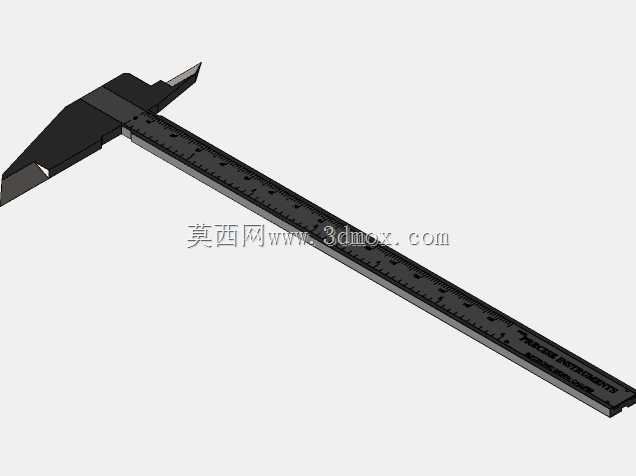

　　可以测量密封圈的槽宽、活塞杆的磨损量，判断零件是否需要更换；甚至在非标工装的现场配做环节，工人可以直接用它测量现场配焊零件的实际尺寸，边测量边调整装夹位置，减少反复拆装核对的工作量。设计这款卡尺的三维模型时，需要重点还原各个部件的装配关系：尺身和滑块的配合间隙要符合实际滑动的公差要求，量爪的测量面角度、深度杆的伸缩行程都要和实物保持一致，数显模块的按键凸起高度、显示屏的 recess 深度也要贴合真实产品的细节，这样导出的工程图才能用于量具的结构认知教学，也能作为工装设计时的参考模型，用来模拟测量工位上卡尺和被测工件的空间干涉情况，提前预判测量操作时会不会因为工件结构特殊出现量爪无法贴合的问题。很多刚接触机械加工的新人容易忽略游标卡尺的使用细节，比如测量时的施力大小，这款卡尺的滑块上带有微调滚轮结构，当量爪快要接触工件表面时，可以转动滚轮缓慢推进量爪，避免用力过大导致量爪弹性变形影响测量精度，模型里也还原了这个微调结构的细节，能帮助学习者直观理解卡尺的操作逻辑。和千分尺相比，游标卡尺的测量范围更大，测量效率更高，虽然单一点的测量精度略低于千分尺，但胜在可以一机多用，完成外径、内径、深度、台阶等多种尺寸的测量，是生产现场性价比最高的通用测量器具，不管是小批量的机加工车间，还是大规模的流水线装配工位，都能看到它的身影。
