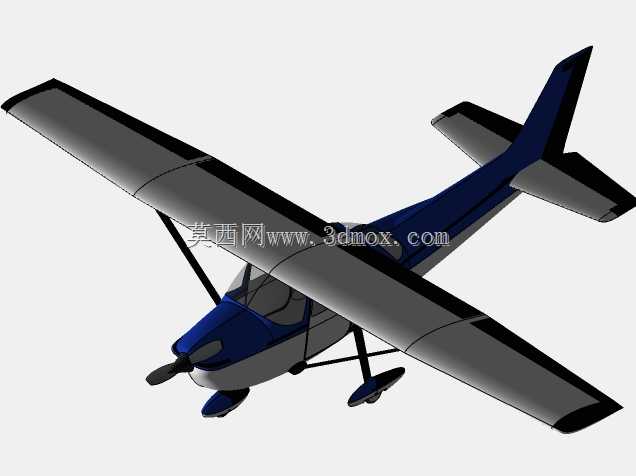

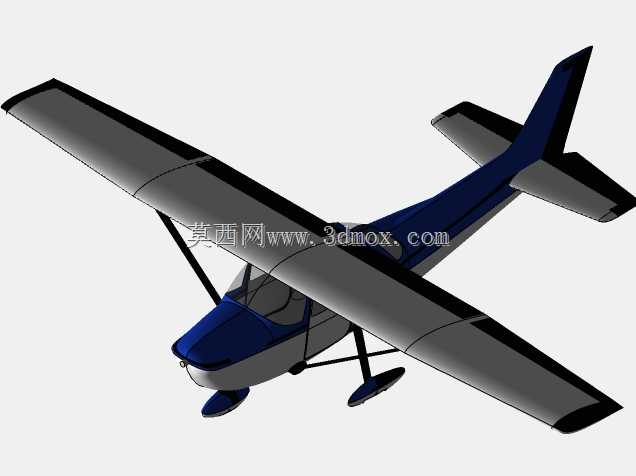

轻型上单翼活塞动力通航飞机结构设计

　　这款活塞动力轻型飞机的三维结构设计，核心面向通用航空领域的作业场景，覆盖低空旅游观光、飞行学员初级训练、农林小范围植保作业、短途私人通勤等实际使用需求，整套结构围绕低空空域使用特性做适配，完全匹配15000英尺以下飞行高度的工况要求。从功能特性来看，整机采用活塞式航空发动机与定距螺旋桨直连的动力输出方案，动力传递路径短、结构可靠性高，日常维护门槛远低于涡桨类通航机型，可适配100号低铅航空燃料，在多数通用机场都能完成燃料补给，适配国内绝大多数通航起降点的保障条件。设计阶段优先考虑上单翼布局的实用性：机翼布置于机身上方，一方面能为舱内留出更完整的乘坐与载货空间，避免机翼结构横穿客舱造成空间浪费，

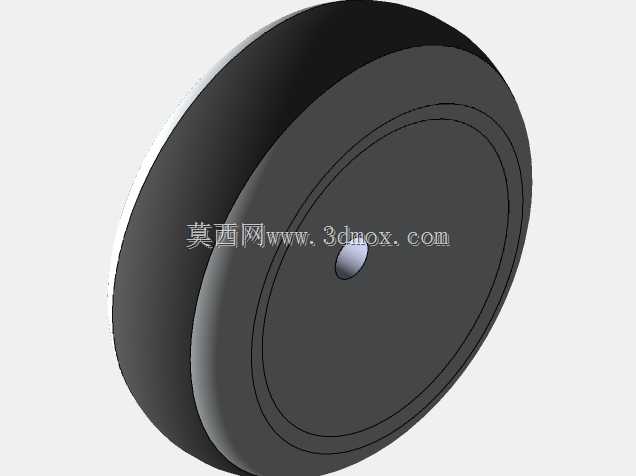

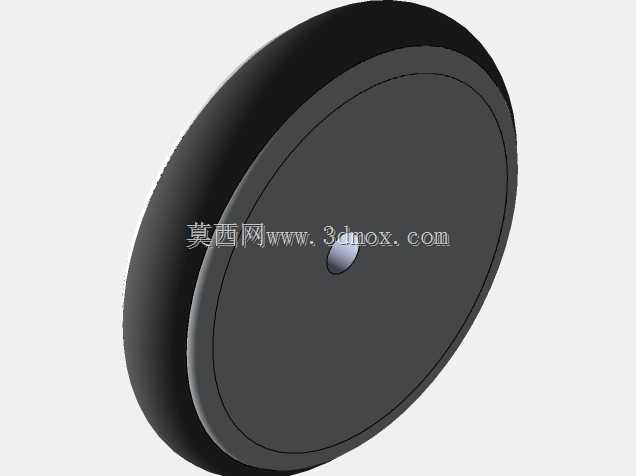

　　另一方面高置机翼可以让整机获得更好的低空低速稳定性，在执行农林喷洒、低空航拍这类低速作业任务时，飞行姿态更易操控，同时也能减少地面砂石被螺旋桨气流卷起打损机翼前缘的概率，降低野外简易跑道起降时的结构损伤风险。起落架采用后三点式固定起落架设计，没有复杂的收放作动机构与锁定结构，整体重量更轻，日常维护时仅需检查减震支柱的密封性能与轮胎磨损情况即可，大幅降低日常运维的工作量；前起落架预留了足够的转向行程，可适配宽度较窄的通航滑行道转向需求，主起落架的轮距经过反复校核，在侧风着陆时能提供足够的侧向支撑余量，避免起降阶段发生侧翻风险。机身主体采用半硬壳式结构设计，纵向布置的长桁与横向隔框形成稳定的承力框架，蒙皮参与整体承力，

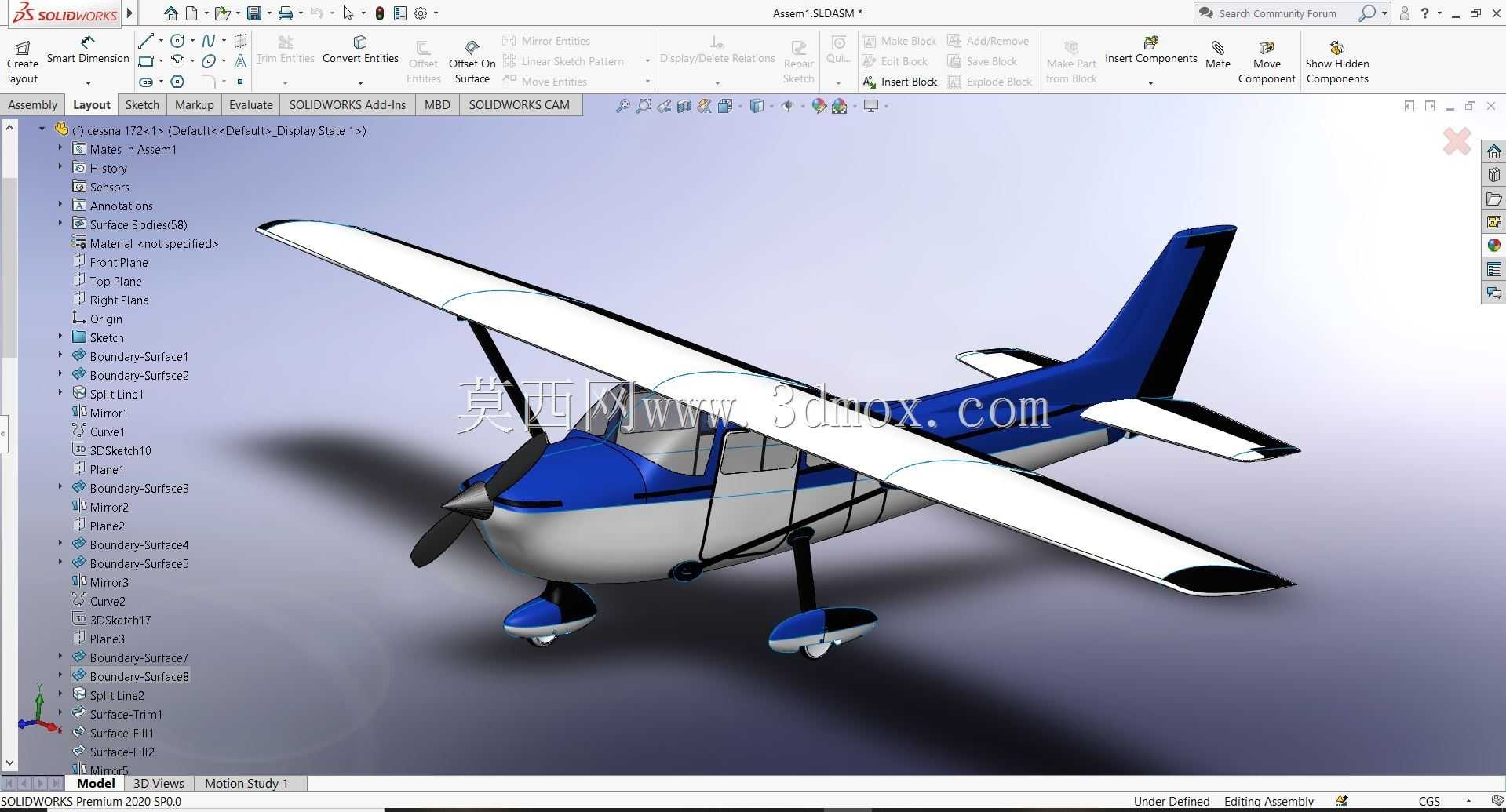

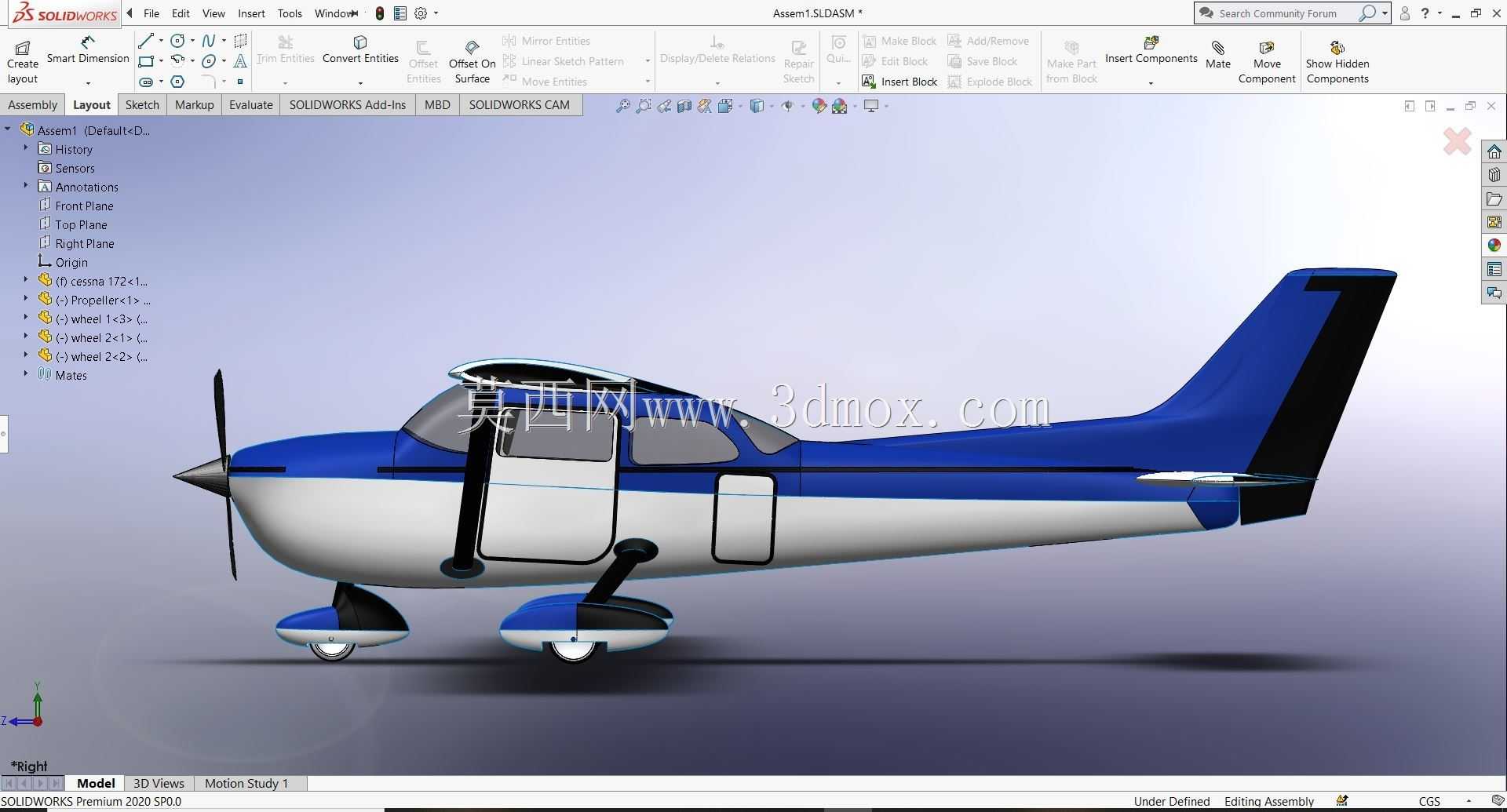

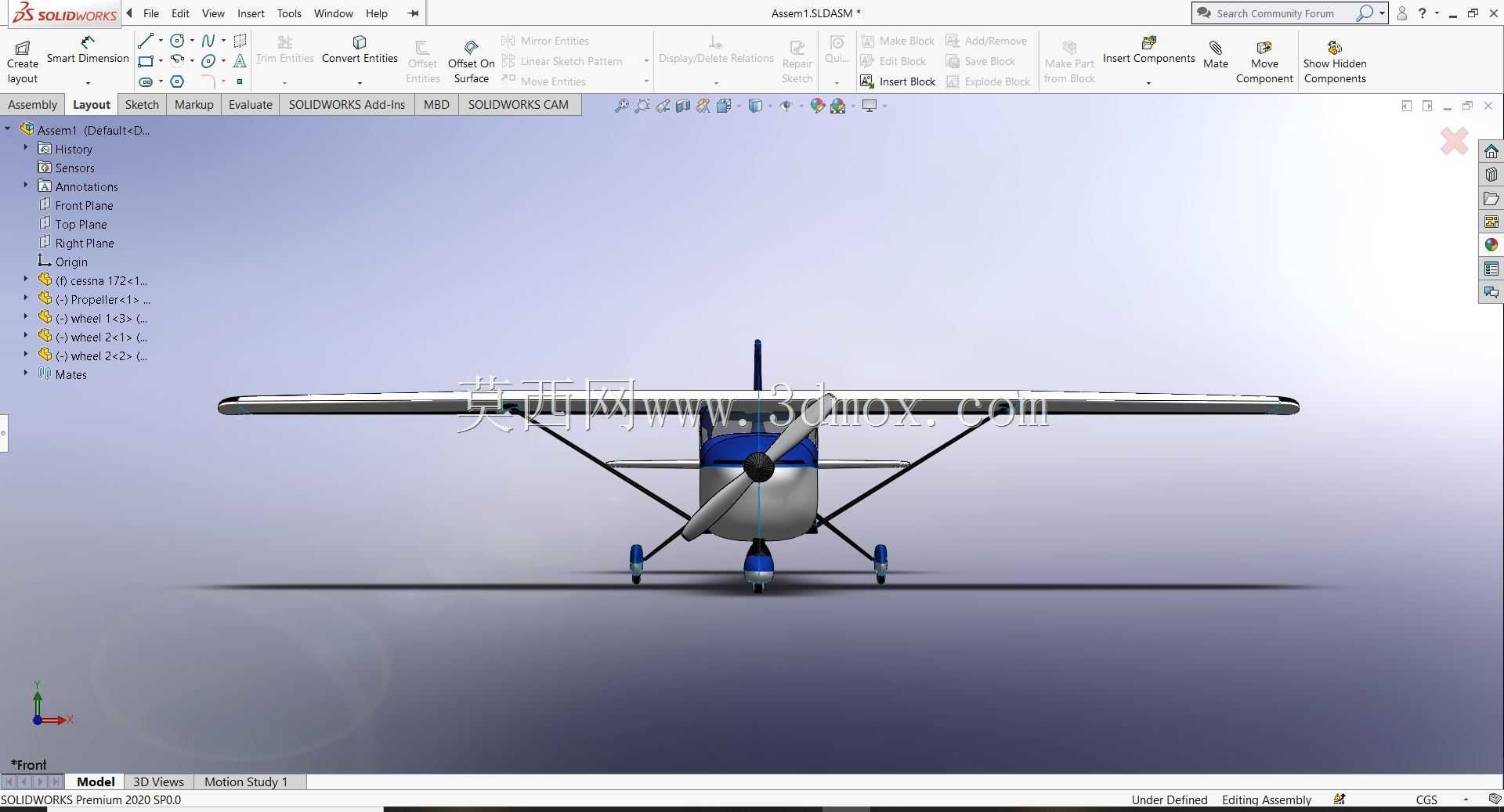

　　在保证结构强度满足2.5G过载要求的前提下，尽可能降低整机结构重量；发动机安装架与机身防火墙采用螺栓刚性连接，安装点位预留了足够的维护操作空间，日常更换火花塞、检查滑油管路时无需拆解大面积蒙皮结构。尾翼采用常规布局，水平尾翼与垂直尾翼的舵面偏转角度经过运动仿真校核，满舵偏转时不会与机身、平尾结构发生运动干涉，操纵钢索的走线路径沿机身隔框预留的走线槽布置，避免与舱内管线、操纵杆件产生摩擦干涉。整套模型的外形尺寸严格参照轻型通航飞机的设计规范，翼展、机身长度、机高的参数边界完全符合国内轻型运动类飞机的尺寸要求，机翼与机身的连接交点、发动机安装节、起落架安装座的接口尺寸都做了参数化处理，可根据不同的动力配置、载荷需求快速调整对应结构参数，也可作为航空科普教学、飞机构造认知的三维演示载体，帮助初学者直观理解活塞式通航飞机的结构组成与各部件的连接逻辑。
