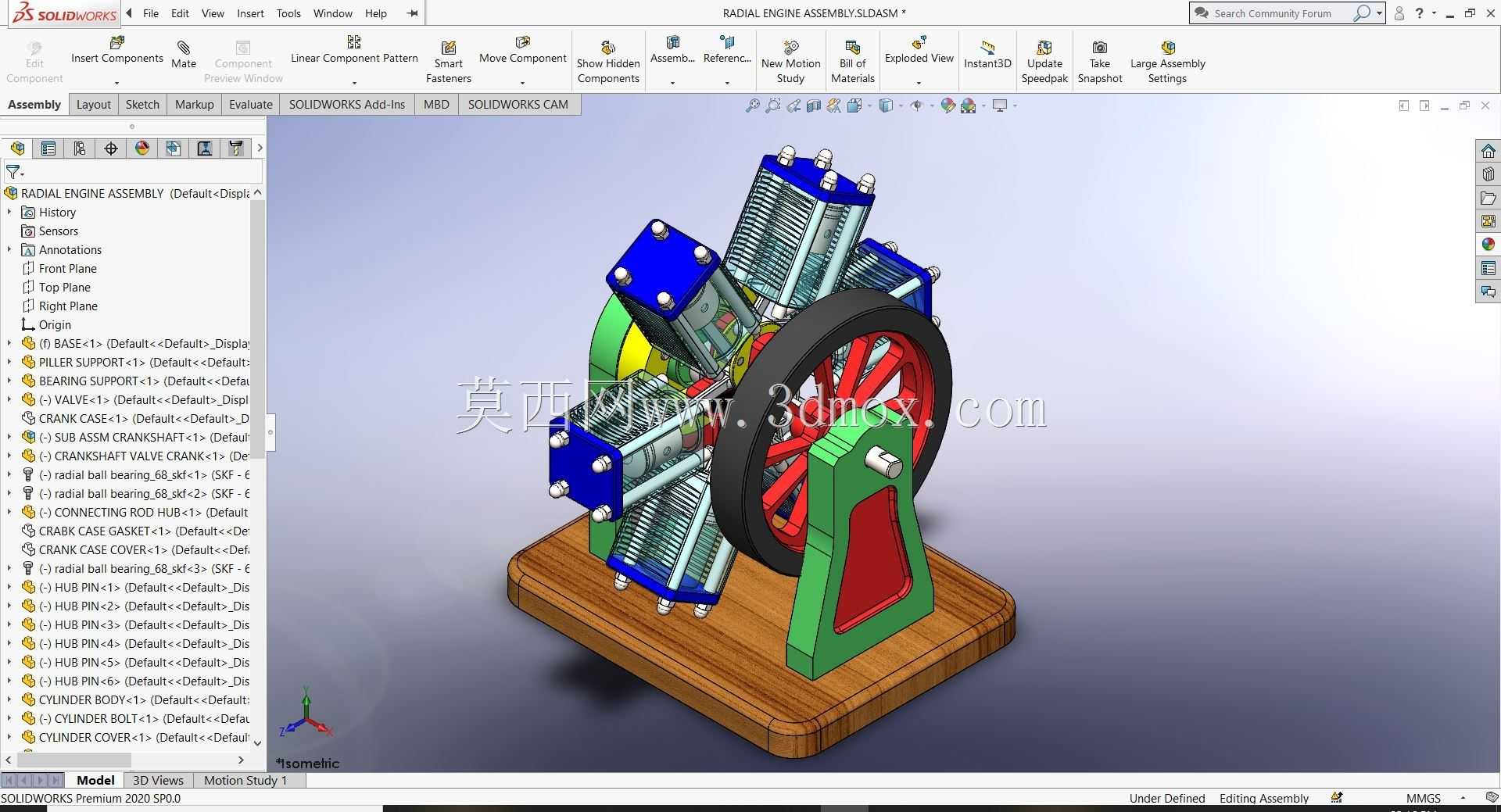

星型布局多缸径向内燃动力装置

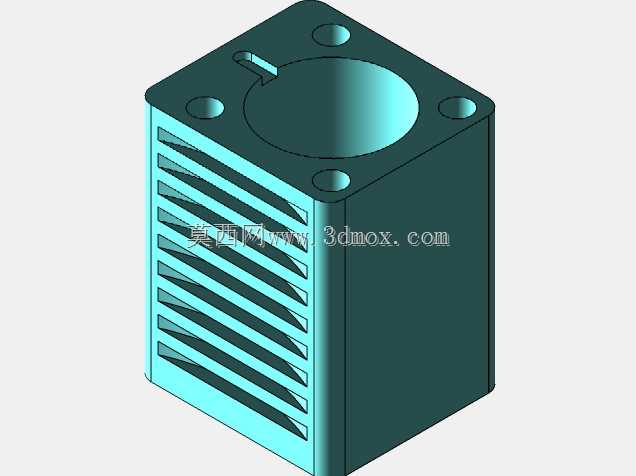

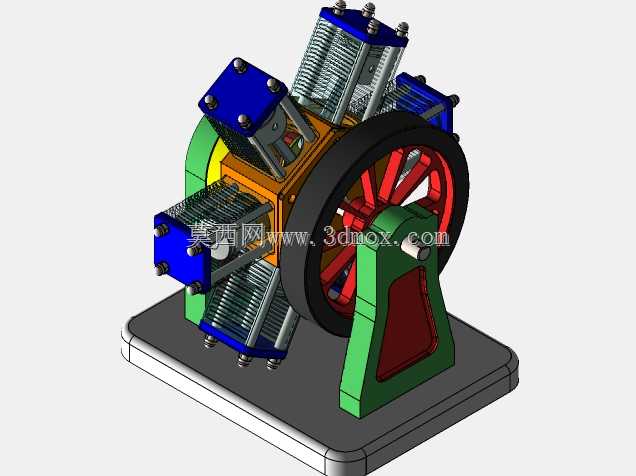

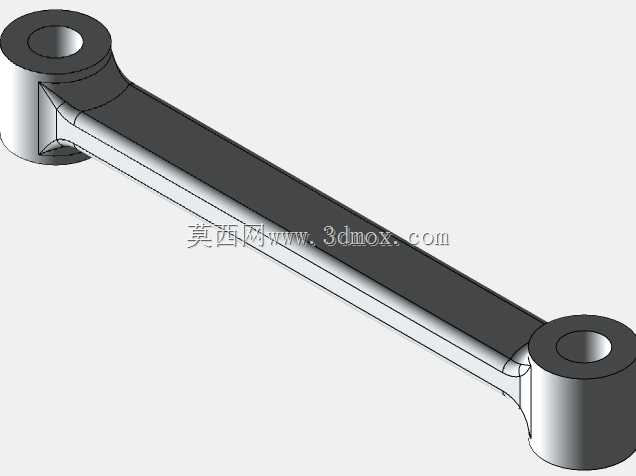

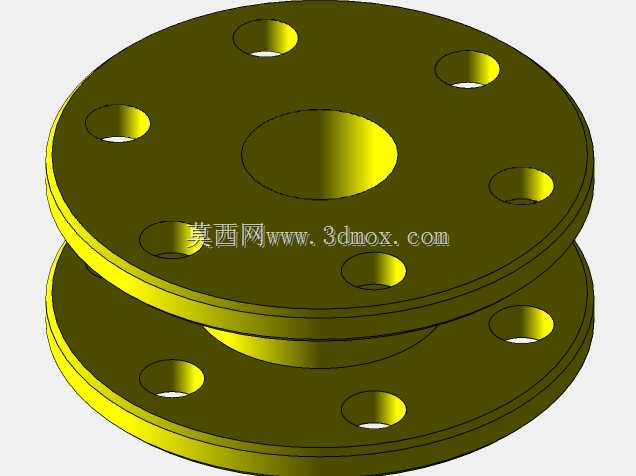

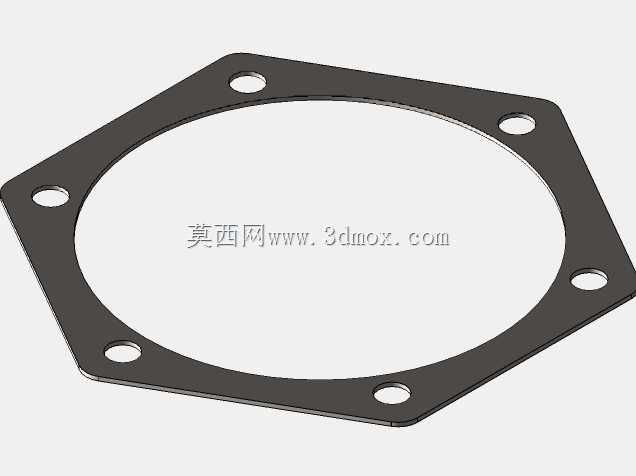

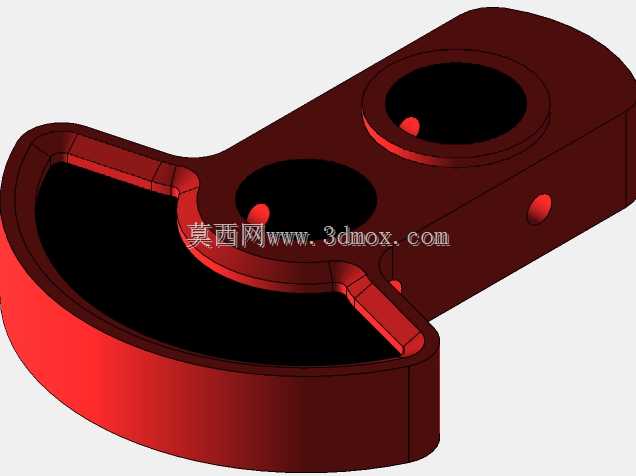

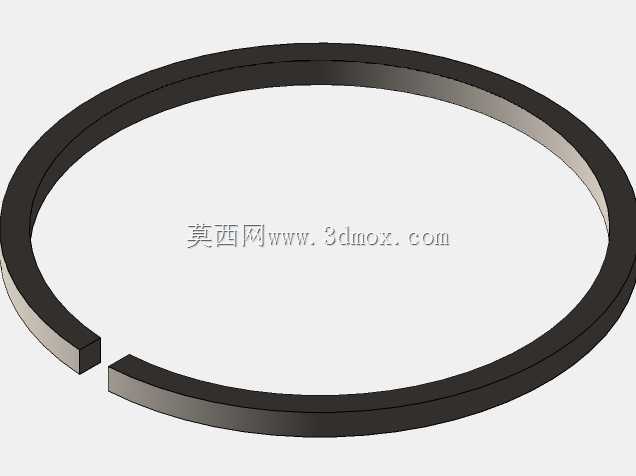

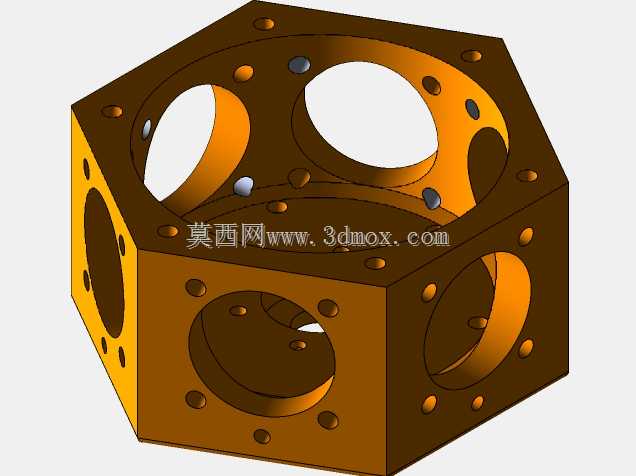

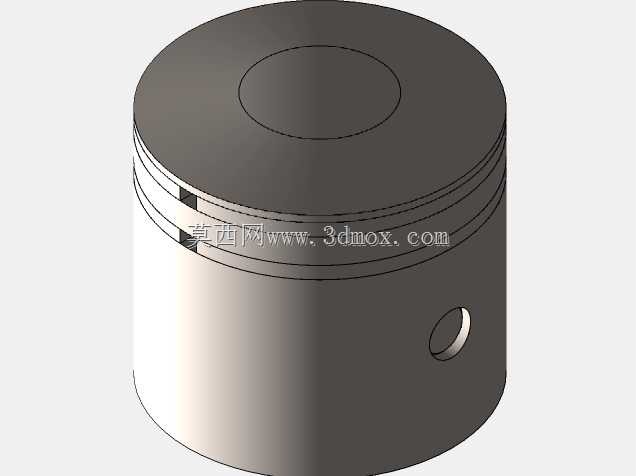

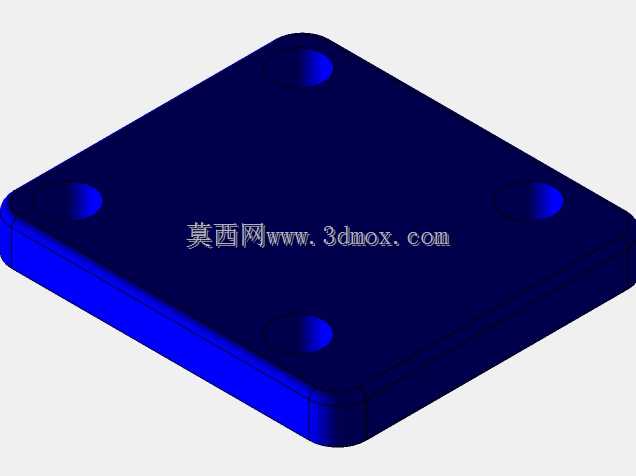

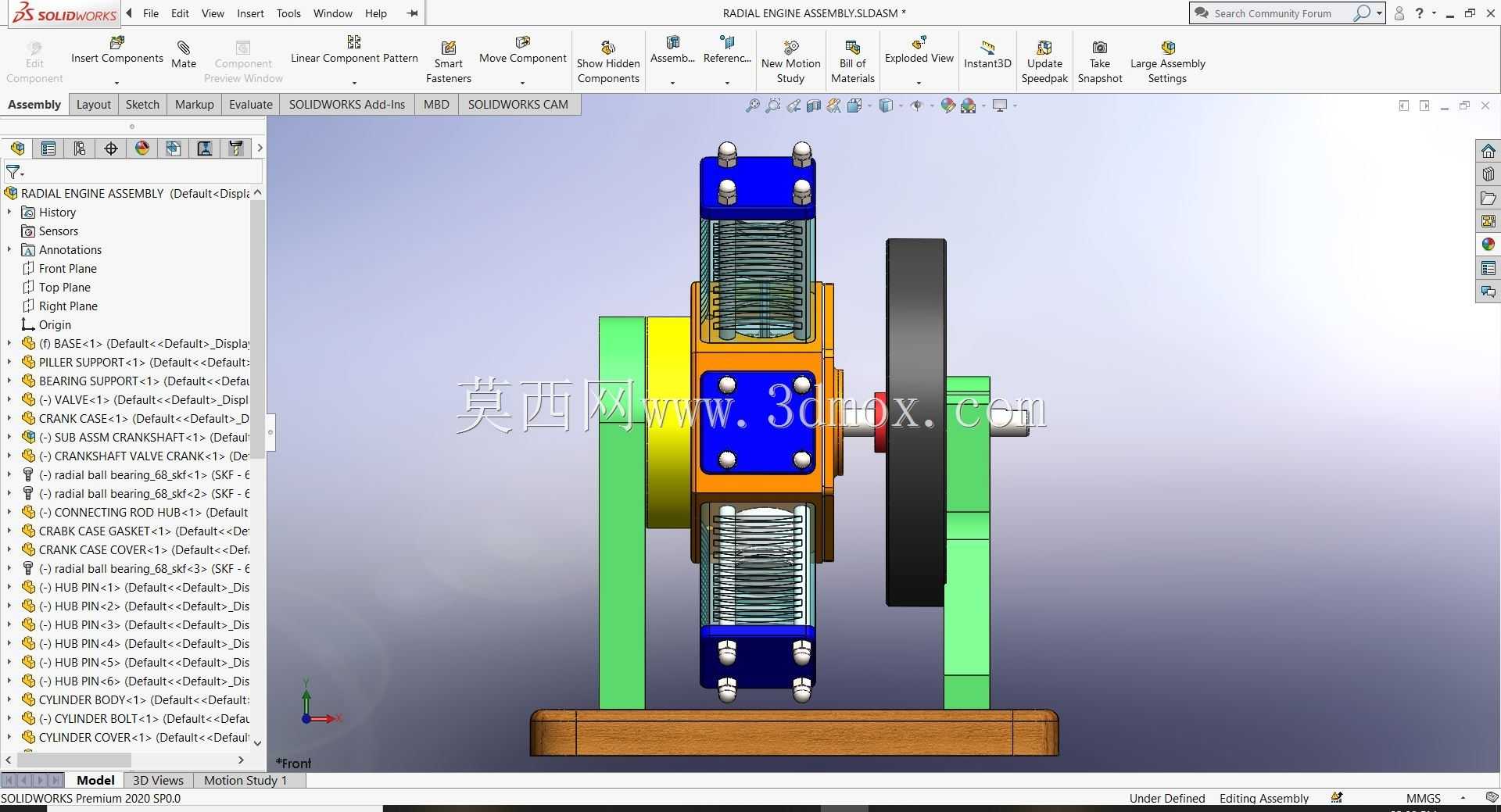

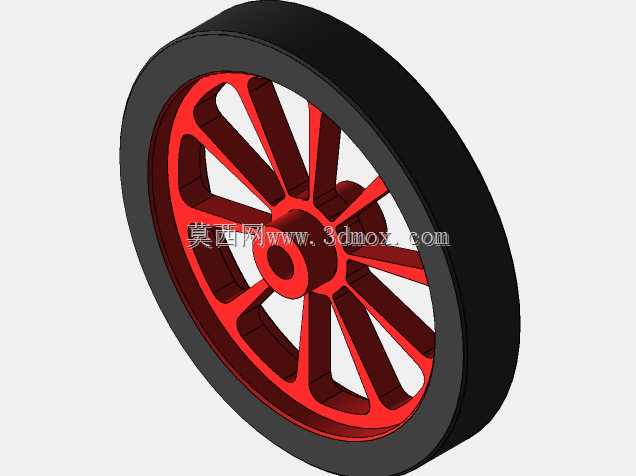

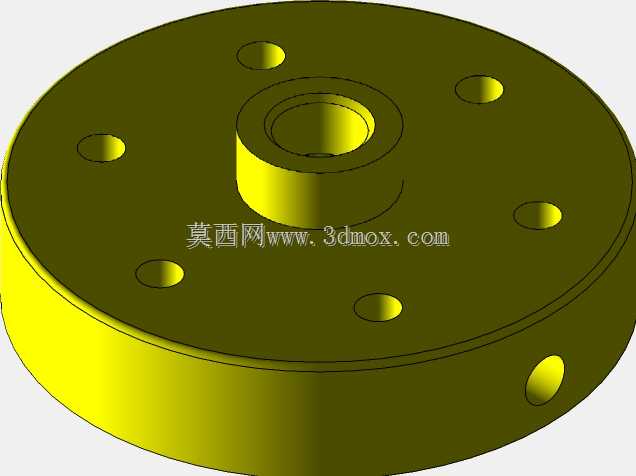

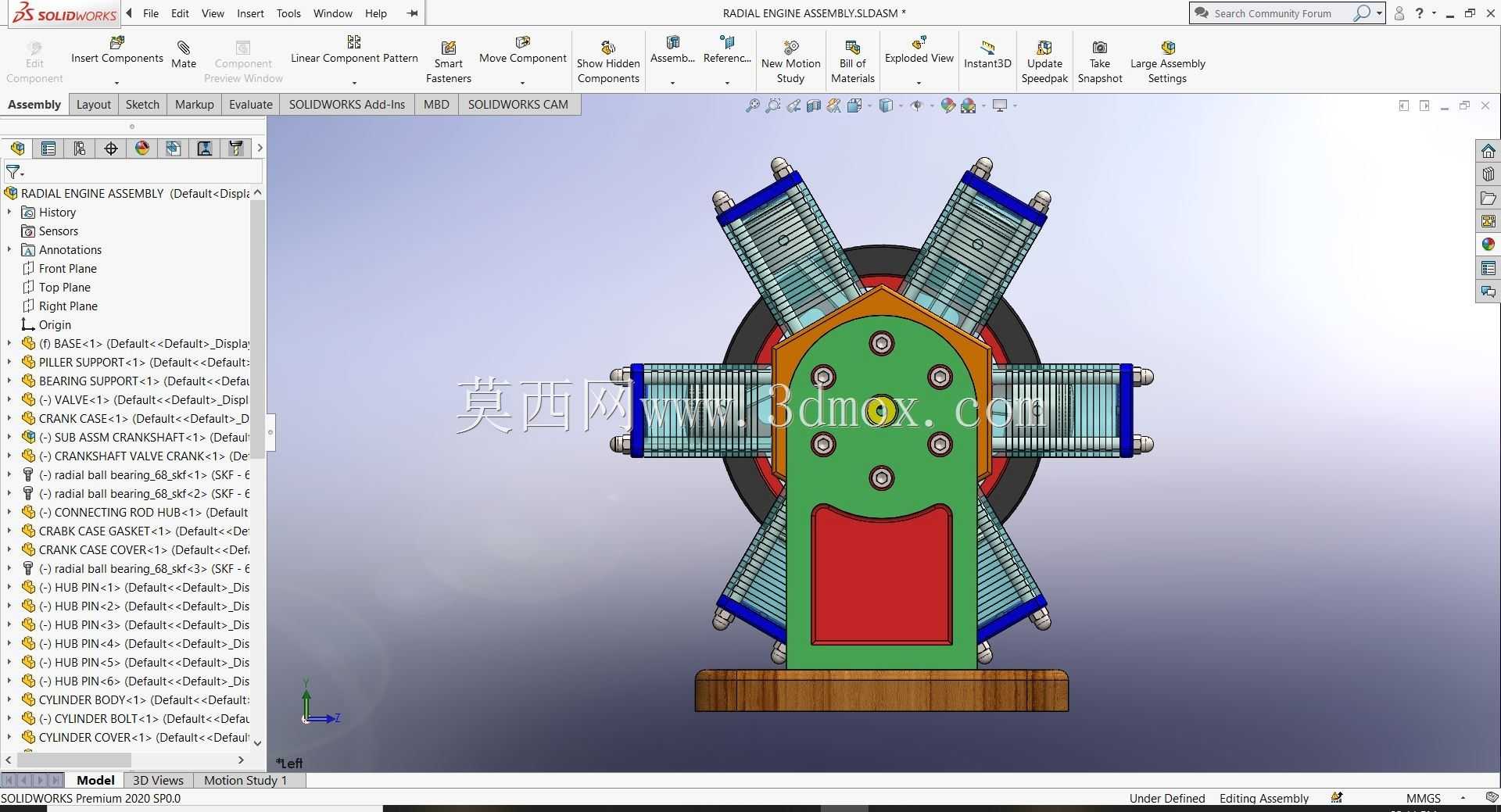

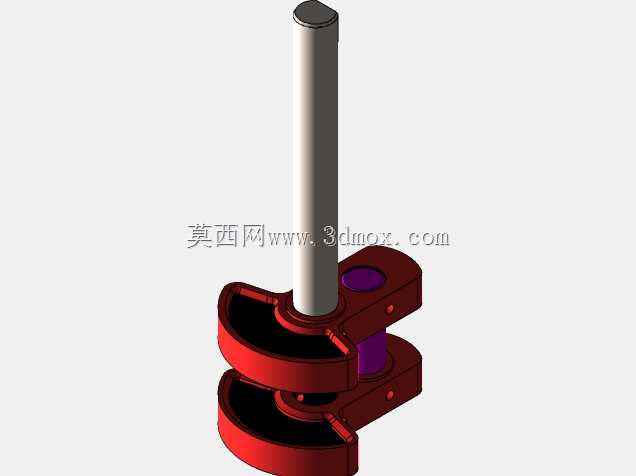

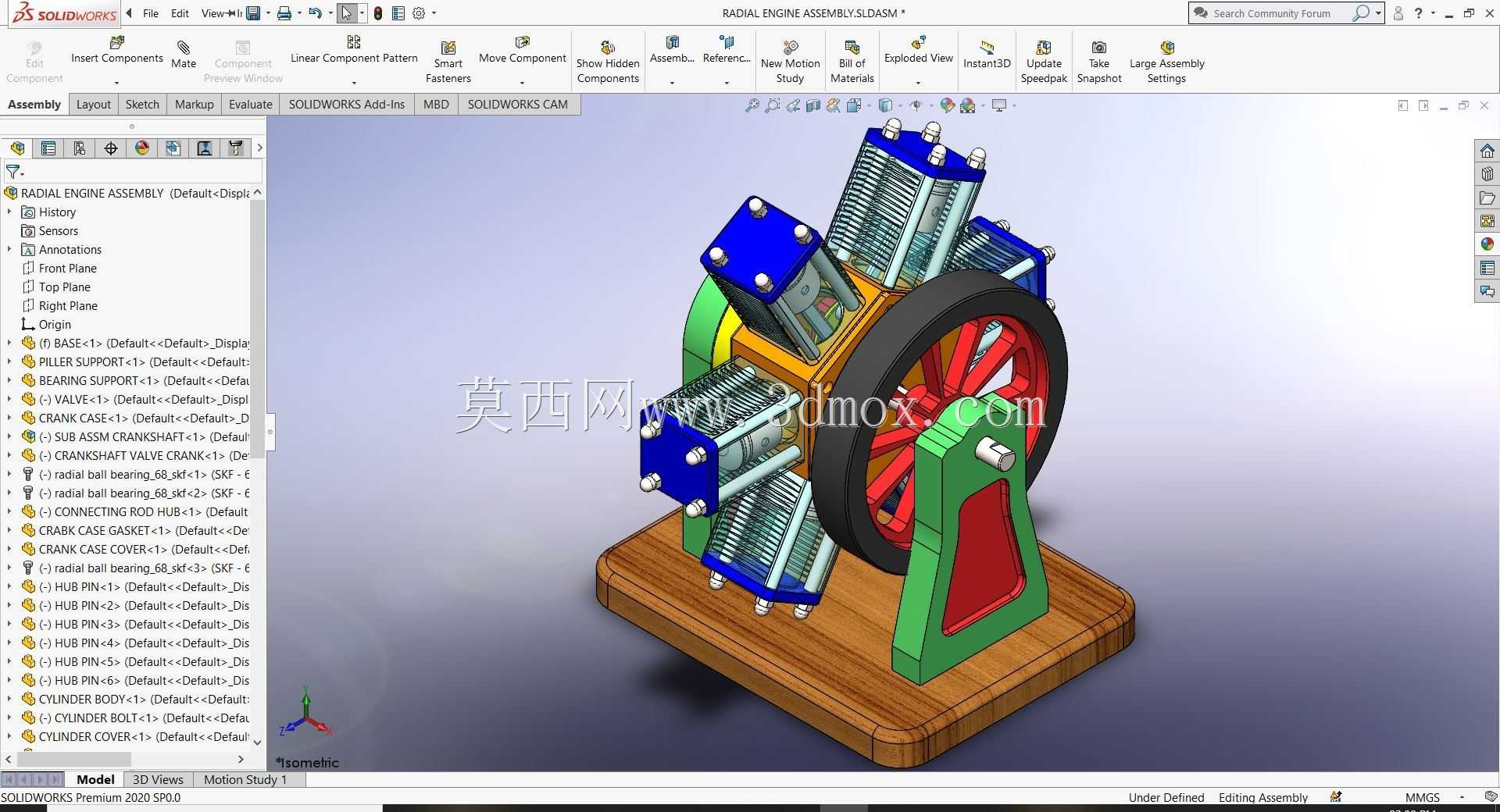

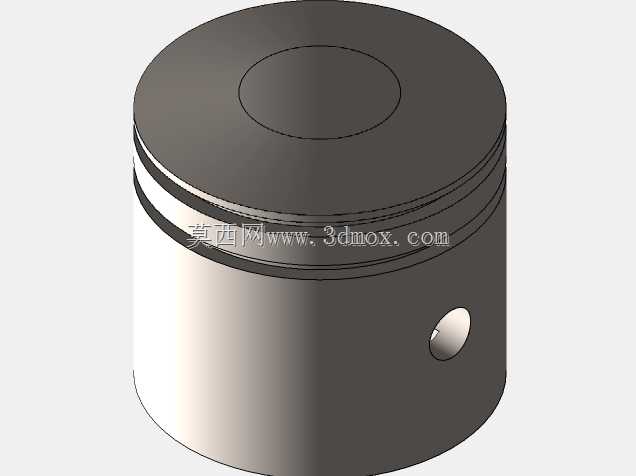

　　这类径向排布的内燃动力装置，早年在航空活塞动力领域应用极广，气缸围绕中心曲轴呈放射状均匀布置的结构，能在紧凑的径向尺寸内集成多缸做功单元，相比同排量直列动力结构，曲轴长度大幅缩短，整体刚性更优，运转时各缸往复惯性力可在中心区域实现部分自平衡，有效降低整机振动水平。从结构设计逻辑来看，建模时优先确定中心曲轴的回转中心作为全局基准，所有气缸的安装定位面均以该中心为原点做圆周阵列，保证各缸轴线到曲轴中心的距离完全一致，避免活塞连杆组运动时出现卡滞或偏磨问题。每个气缸单元独立设计散热鳍片结构，缸盖与缸体采用螺栓连接的可拆分结构，方便后续做进排气道、燃烧室细节的迭代调整，活塞与曲轴之间通过铰接式连杆连接，其中主连杆直接固定在曲轴曲柄销上，

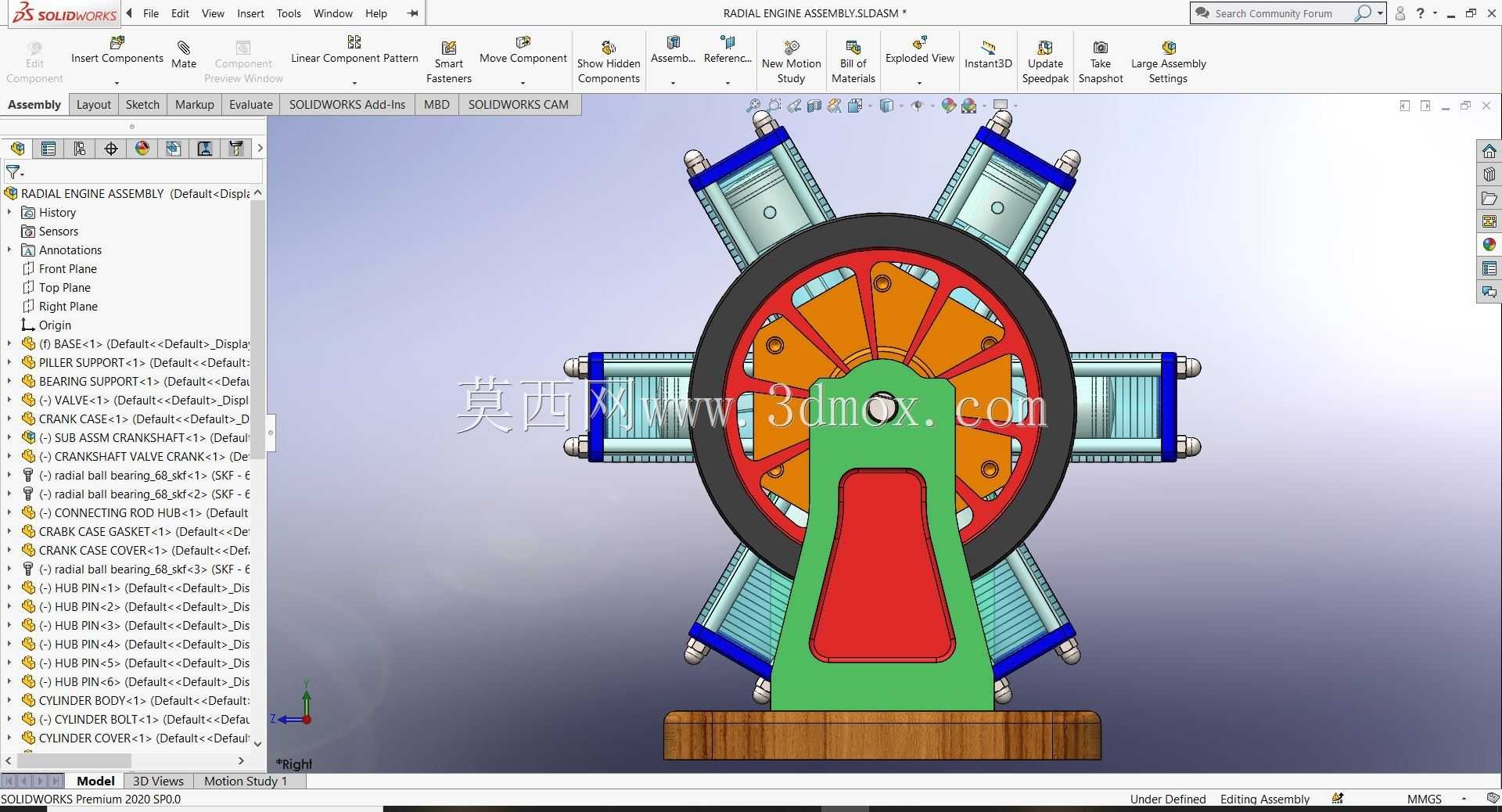

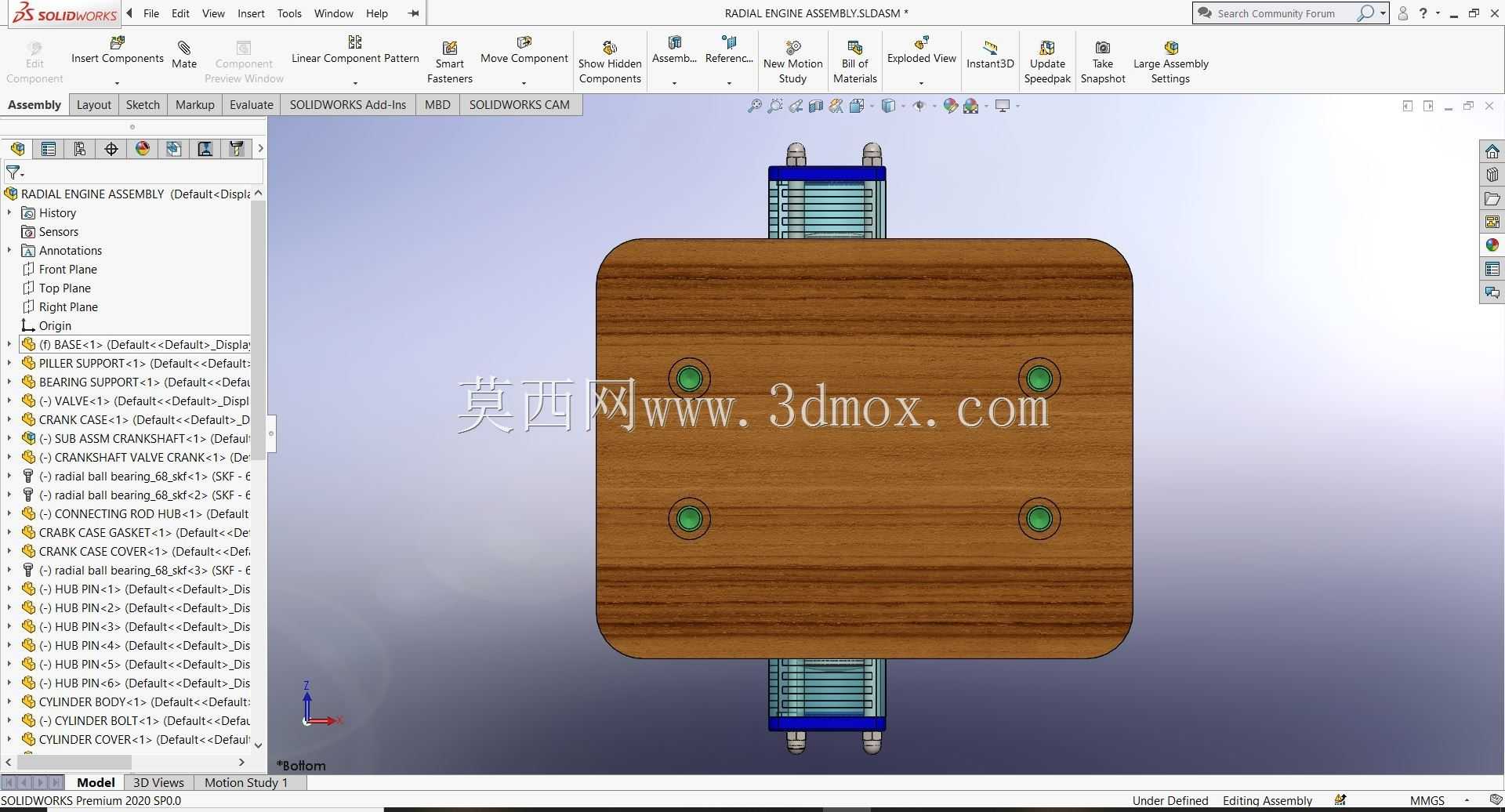

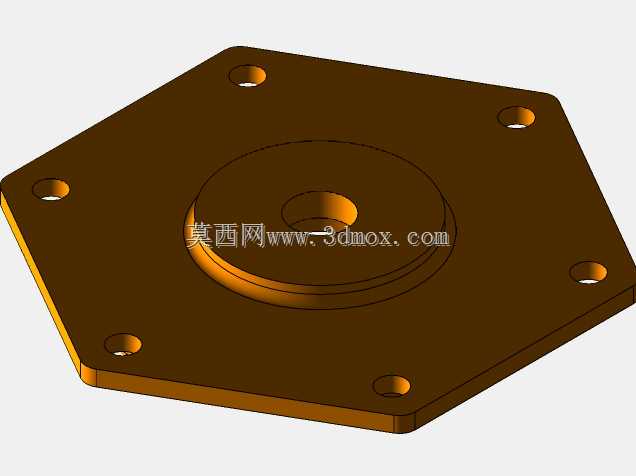

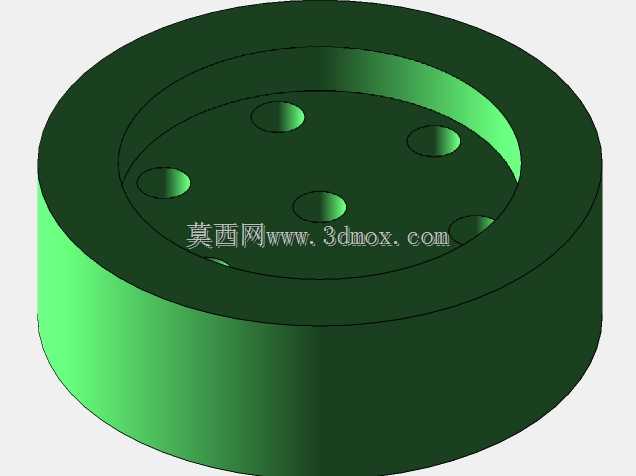

　　其余副连杆通过铰接点与主连杆相连，这种结构能在有限空间内完成多缸动力的传递，同时减少曲轴上的曲柄销数量，简化曲轴加工工艺。安装边界方面，底部的木质安装基座仅做展示用途，实际工程应用中，动力单元的安装定位面设置在曲轴端的支撑壳体上，支撑壳体与安装机架之间通过螺栓刚性连接，需保证安装面与曲轴轴线的垂直度公差控制在0.05mm以内，避免曲轴运转时出现附加弯矩。整机径向尺寸根据缸数不同存在差异，常见的5缸、7缸结构径向尺寸控制在300-500mm区间，轴向尺寸仅为同排量直列发动机的三分之一左右，非常适合对径向安装空间有要求、轴向尺寸受限的动力场景，除了早期航空动力应用外，现在也常被用于小型固定式发电机组、教学演示动力台架等场景，

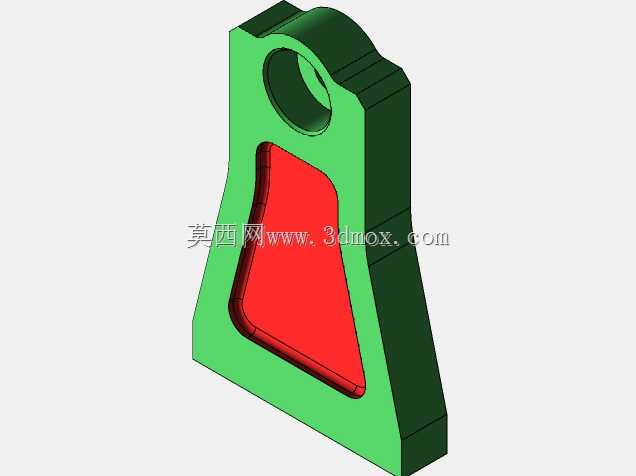

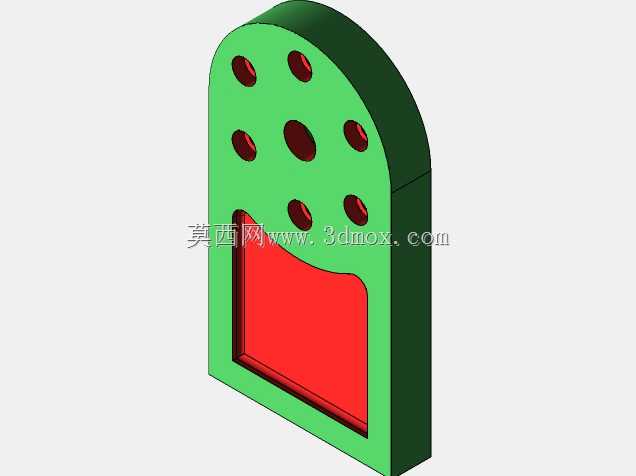

　　其外露的气缸结构也能直观展示四冲程内燃机的做功循环过程，适合作为机械原理教学的具象化展示载体。建模过程中需重点关注活塞运动行程与曲轴偏心距的匹配关系，连杆长度与偏心距的比值通常控制在3.5-4之间，比值过小会导致活塞侧压力过大加剧缸壁磨损，比值过大则会无谓增加整机径向尺寸，各缸的点火间隔角需根据缸数均匀分配，保证动力输出的平顺性，支撑座的结构设计需兼顾曲轴支撑刚性与整机重量平衡，避免运转时出现重心偏移。
