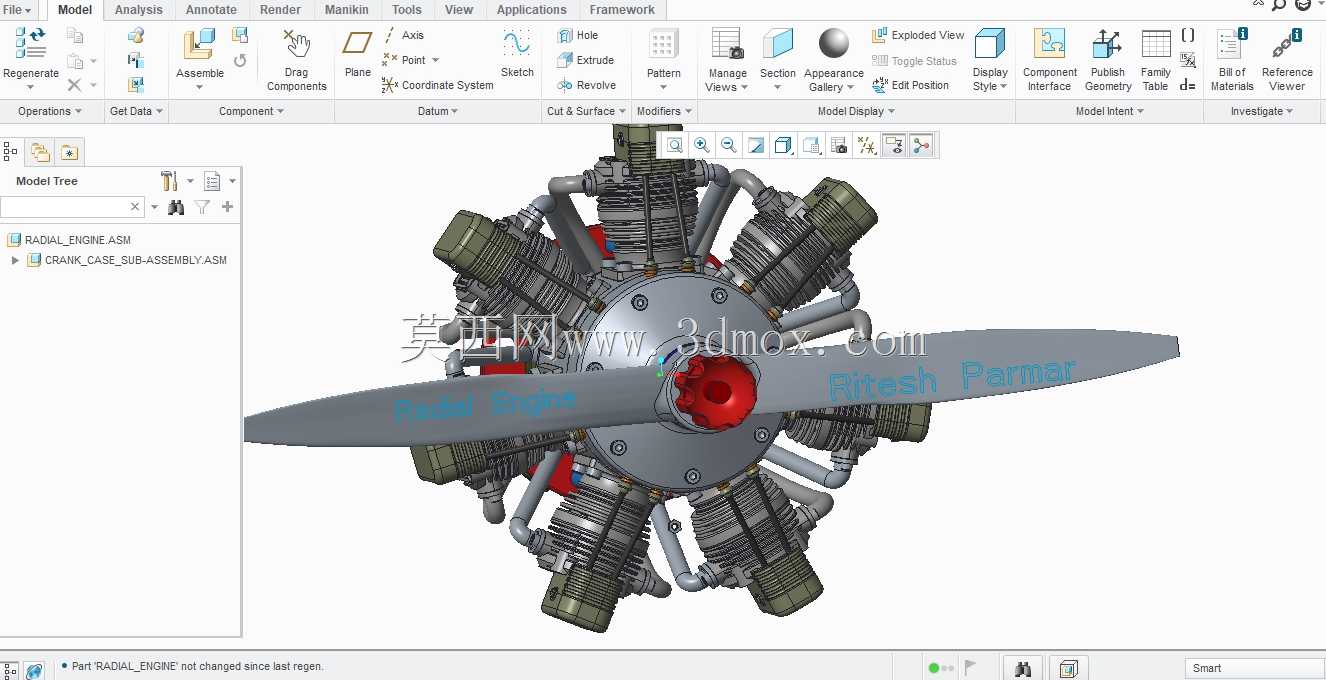

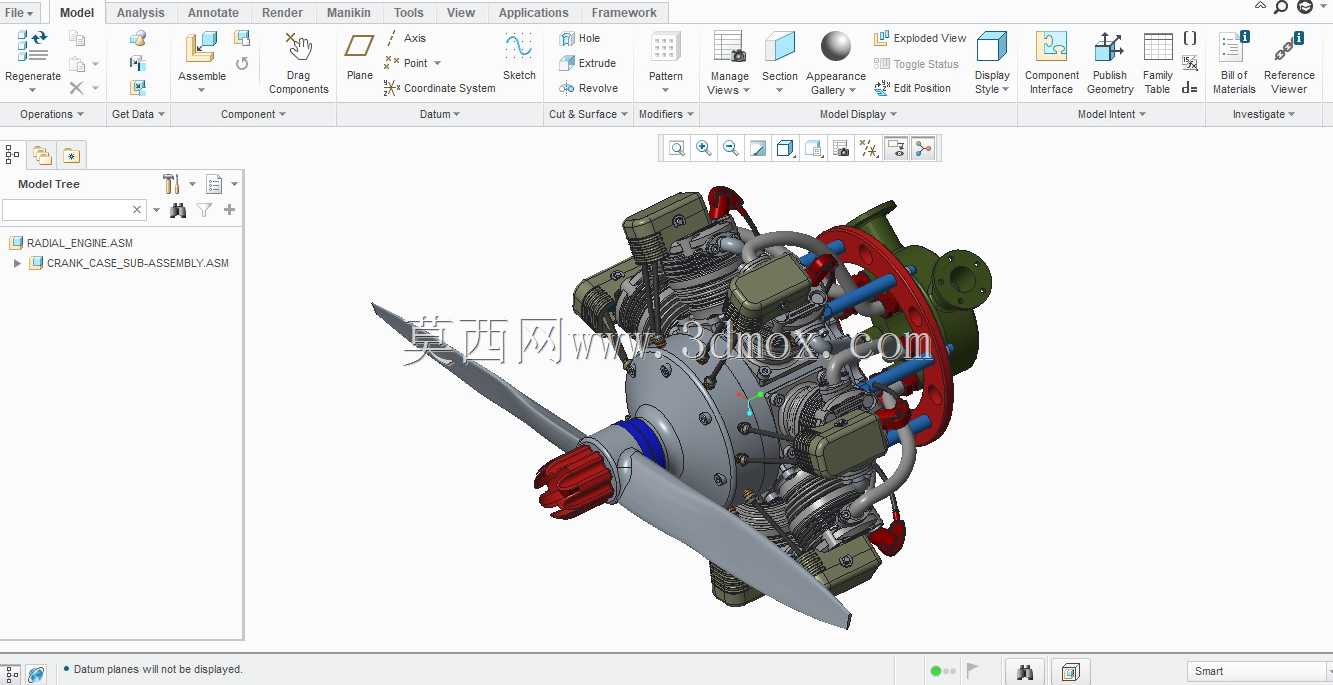

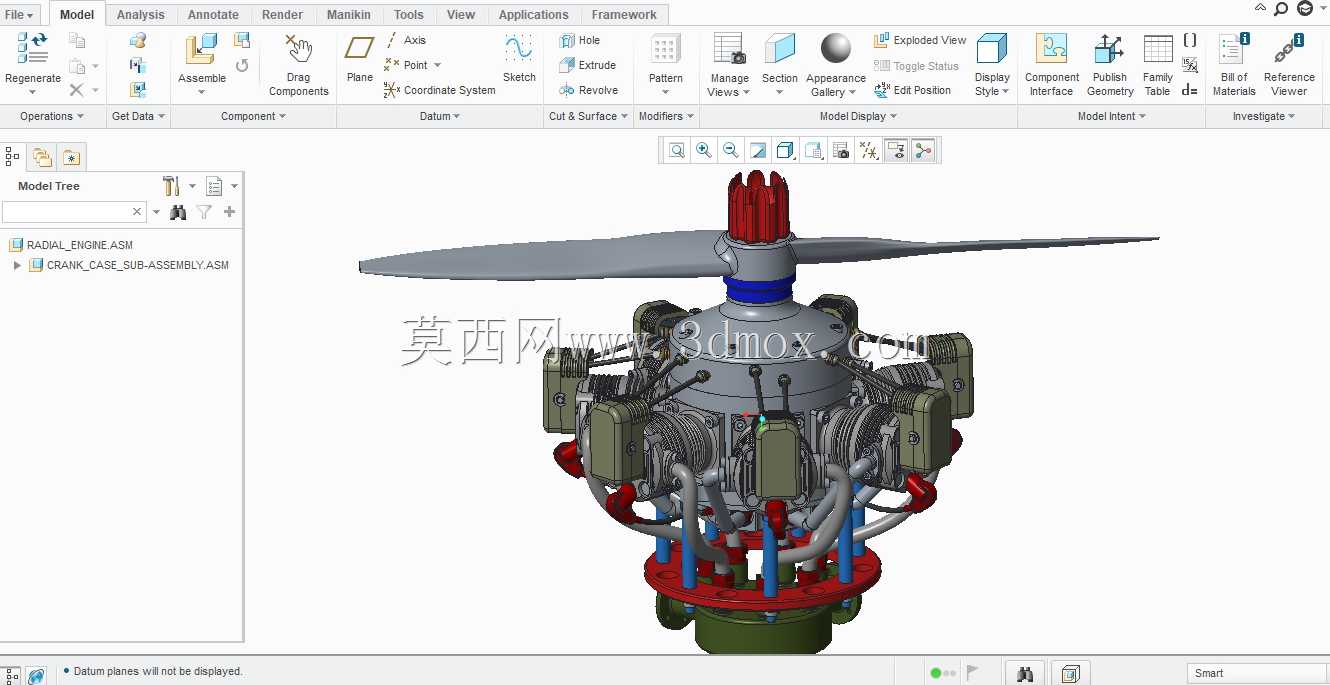

星型活塞航空动力装置结构设计

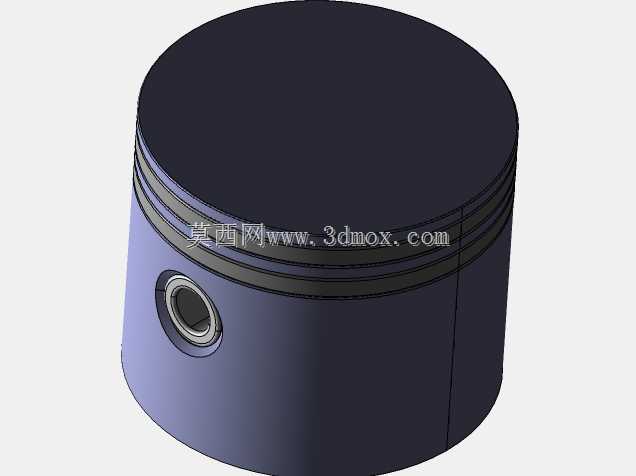

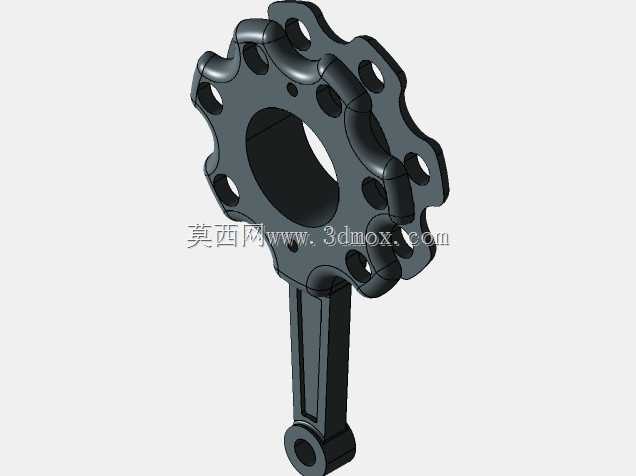

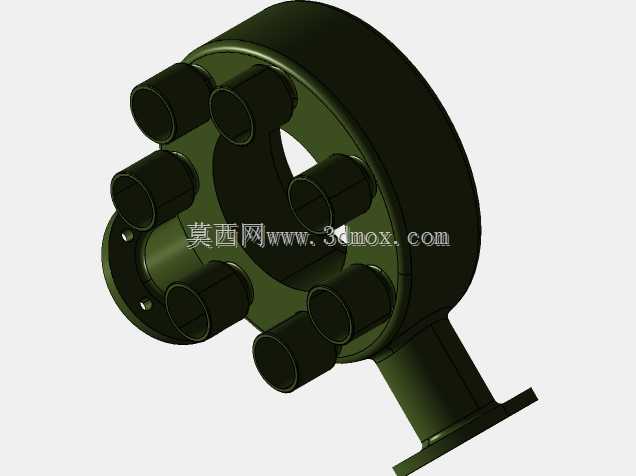

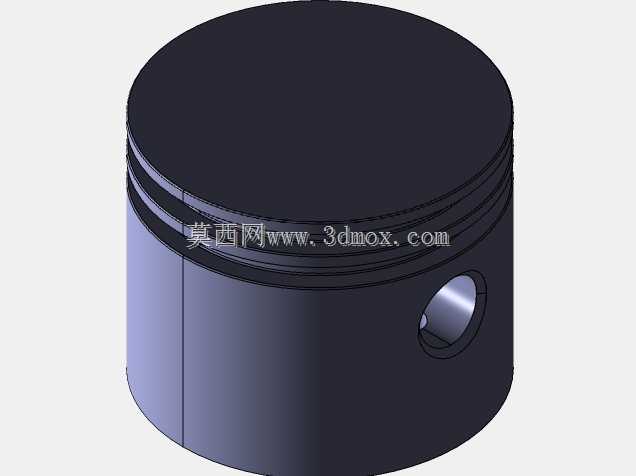

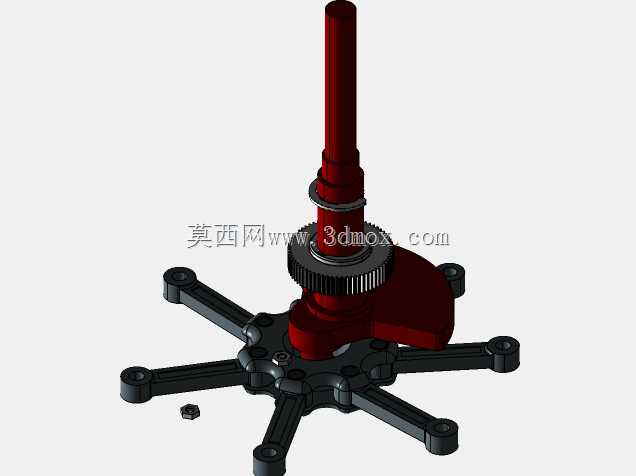

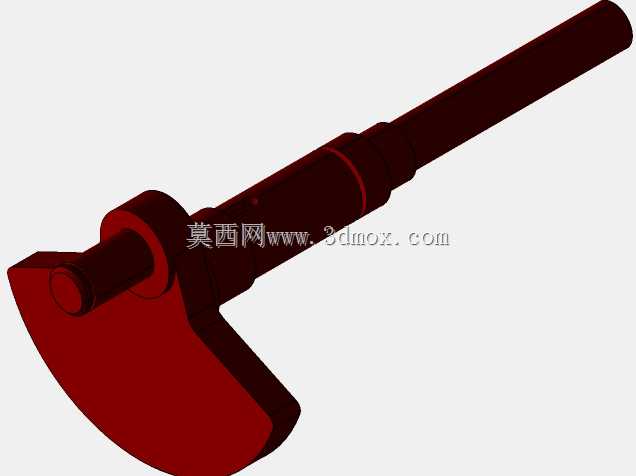

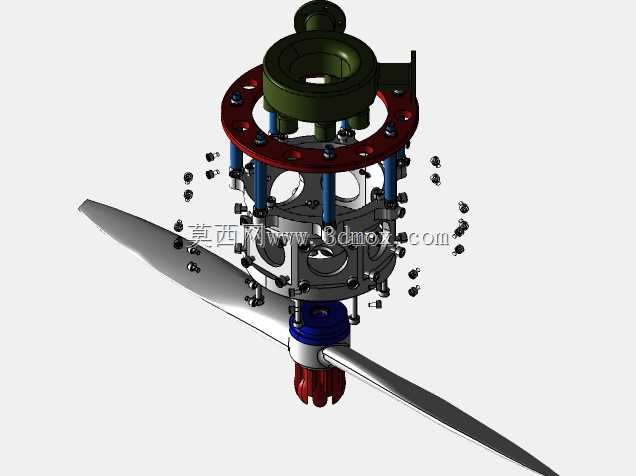

　　这类星型布局的活塞动力装置，早年广泛应用在轻型通航飞机、初级教练机以及部分农用作业飞行器上，相比直列、V型动力布局，它的曲轴长度更短，整体结构刚度表现更优，迎风面的散热条件也更适配低速飞行器的风冷散热需求，不需要布置复杂的液冷管路与散热组件，能有效降低动力系统的整体自重，提升飞行器的载荷冗余。从结构设计逻辑来看，多组气缸围绕中心曲轴呈圆周均匀排布，每一组气缸的活塞通过连杆铰接在曲轴的曲柄销上，做功行程沿圆周方向依次错开，动力输出的平顺性更好，曲轴转动的惯量分布更均匀，能有效降低运转过程中的振动幅值，减少机身结构的疲劳载荷。设计过程中首先要确定气缸的排布夹角，保证各缸的进排气路径不出现干涉，同时预留出火花塞、燃油管路、

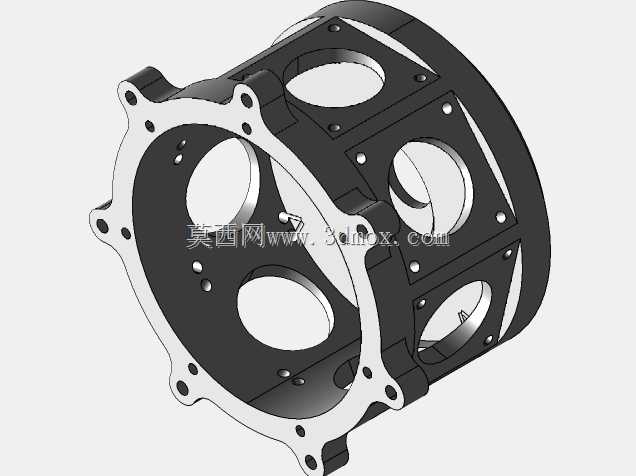

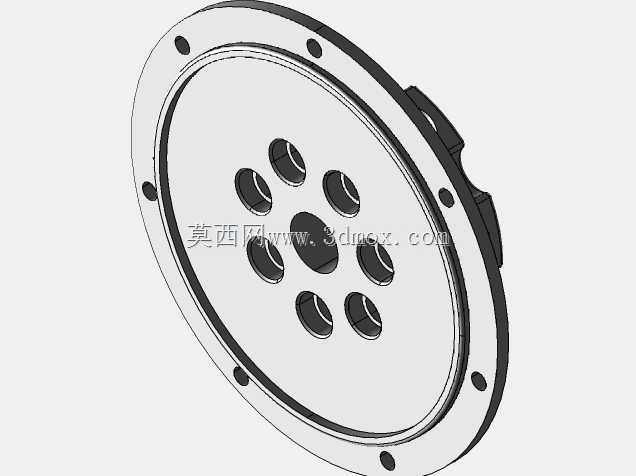

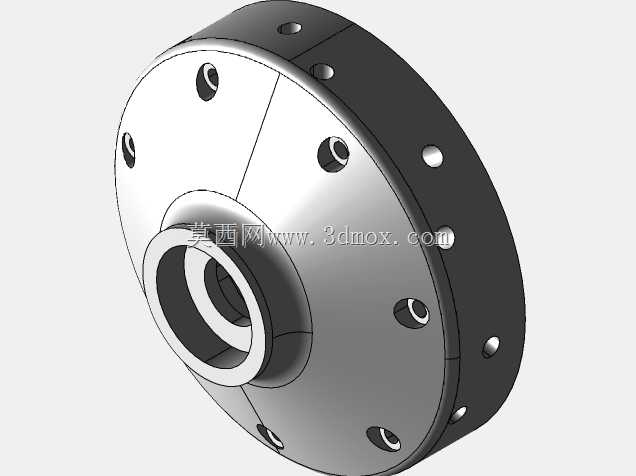

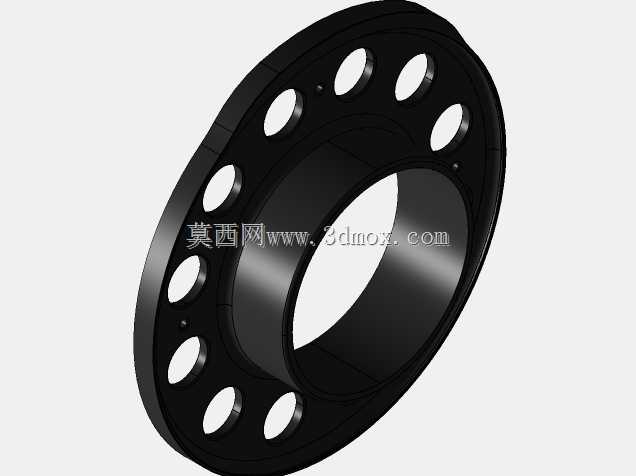

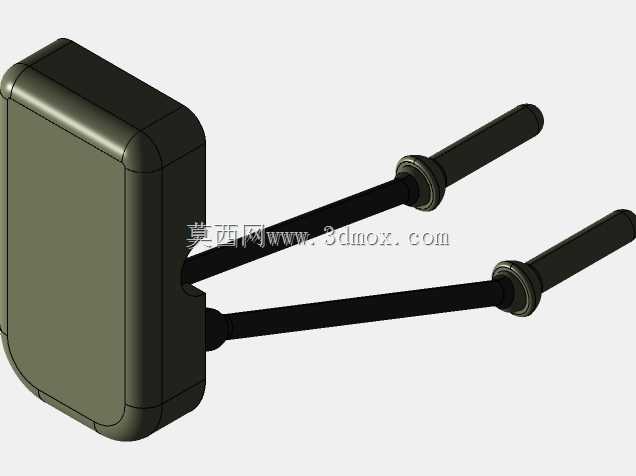

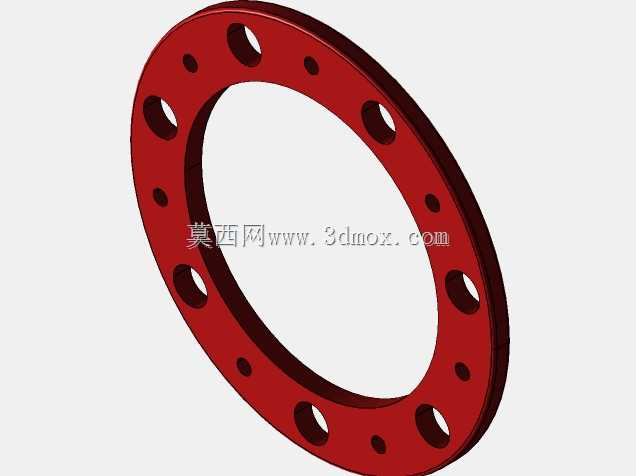

　　润滑管路的安装空间，前部的螺旋桨安装法兰要和曲轴输出端做同轴度约束，安装端面的平面度公差需要控制在合理区间，避免螺旋桨高速转动时出现动不平衡量。外围的机匣组件承担着支撑曲轴、固定气缸、集成附件安装位的作用，后部的减速传动壳体需要匹配附件驱动需求，预留磁电机、燃油泵、滑油泵的安装接口，所有管路的走向都要沿气缸间隙排布，避免和运动部件出现运动干涉，同时要考虑维护时的拆装可达性，火花塞、气缸头的维护位置不能被周边结构遮挡。安装边界上，这类动力装置的径向尺寸由气缸数量决定，轴向尺寸主要集中在曲轴输出端到后部附件机匣的区间，安装架的固定点位通常布置在机匣的承力环带上，要匹配飞行器防火墙的安装孔位，重心位置需要和飞行器的动力安装轴线重合，

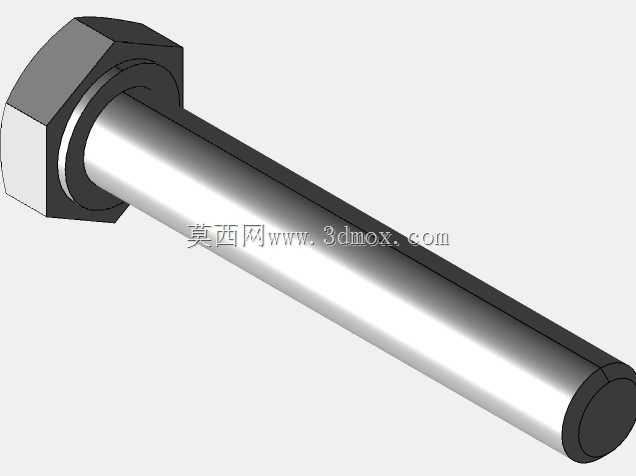

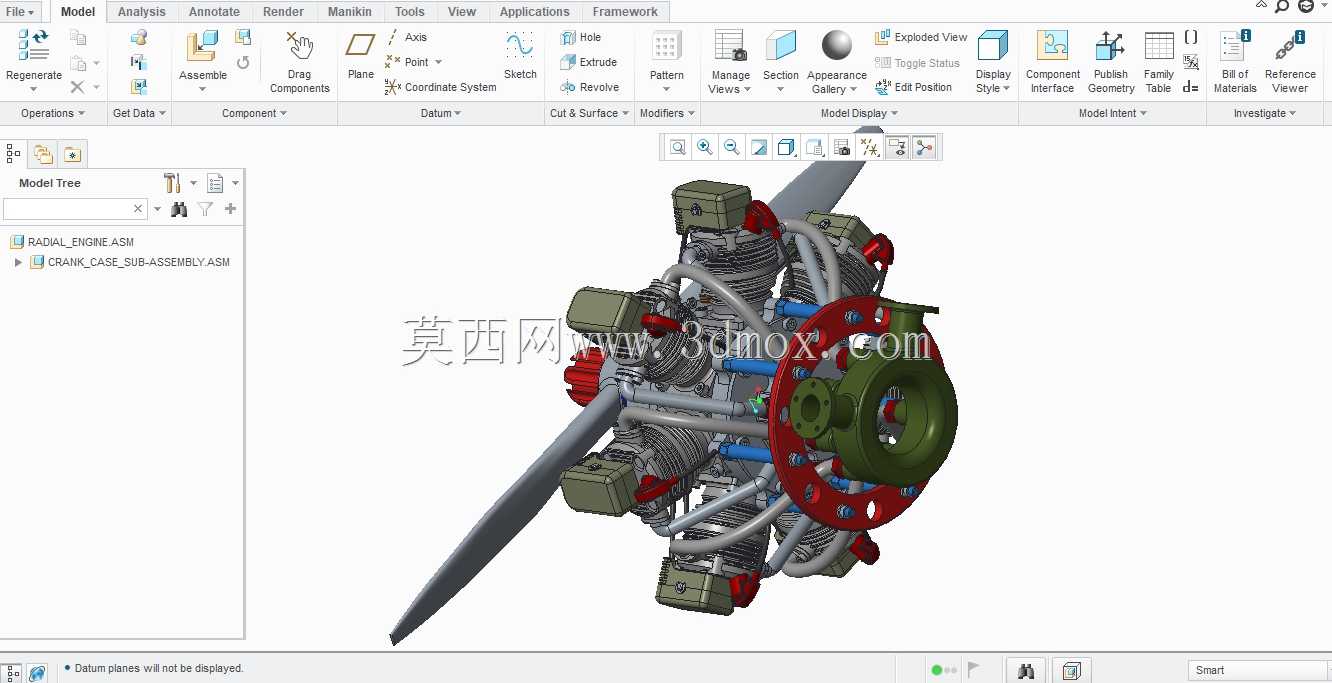

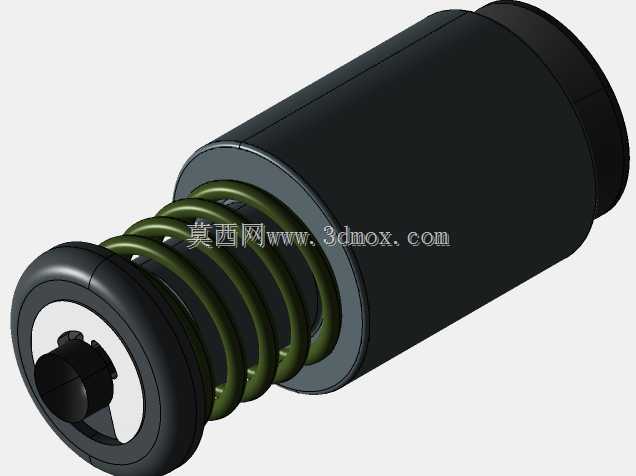

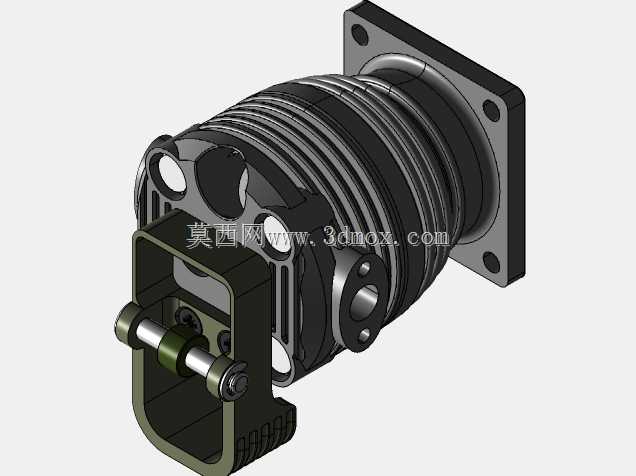

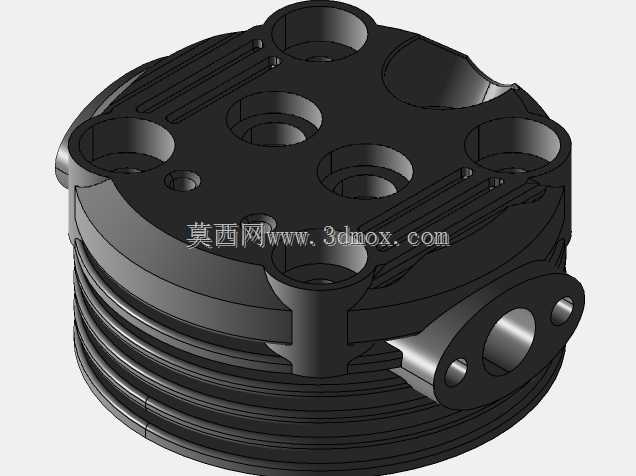

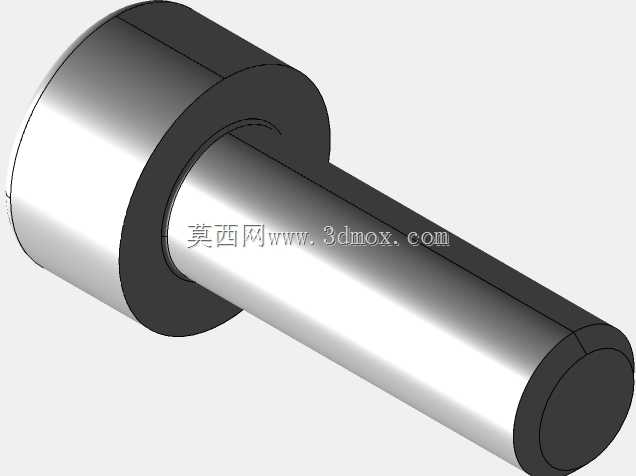

　　避免运转时产生额外的偏置力矩。实际建模过程中，要逐一验证活塞的行程极限、连杆的摆动角度、气门机构的运动轨迹，确保全行程下没有部件干涉，散热鳍片的排布方向要顺迎风气流方向，提升风冷散热效率，各连接螺栓的预紧力要根据缸体承压能力做匹配，保证气缸密封性能的同时避免缸体出现应力变形。
