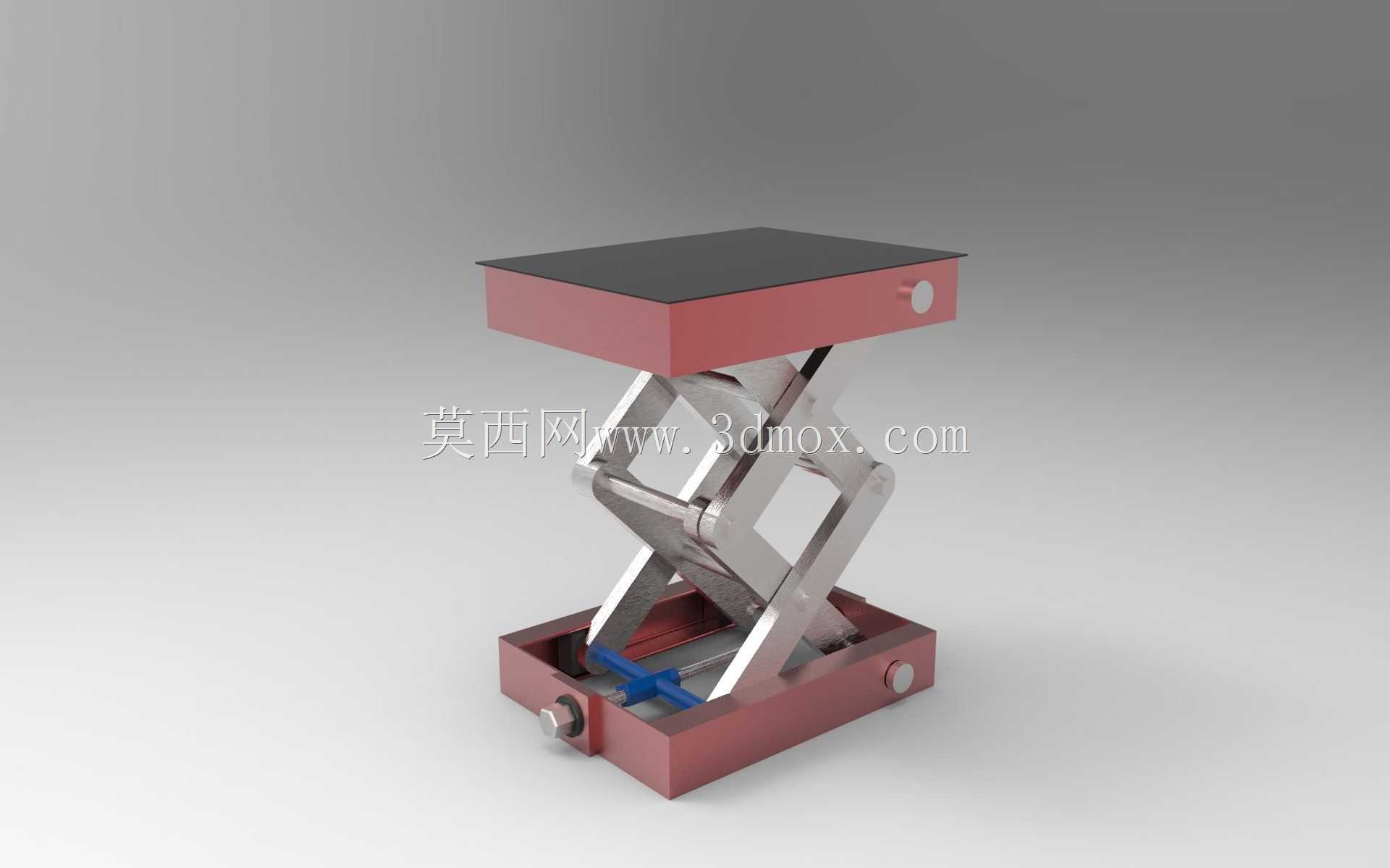

电动螺杆驱动摩托车支架剪式升降装置

　　这类剪式升降结构常被应用在摩托车维保工位、小型零部件装配台以及轻型物料举升场景中，核心作用是在有限的垂直空间内完成稳定的重物抬升作业，相比单臂支撑结构，剪叉的多铰接点布局能让升降过程的受力更均匀，避免单侧偏载带来的结构形变风险。该装置采用电动螺杆作为驱动核心，替代了传统的液压驱动方案，省去了液压管路布设、液压油泄漏维护的麻烦，在小型工位场景下部署更灵活，不需要配套液压站就能独立完成升降动作，日常维保仅需定期检查铰接点润滑与螺杆螺纹磨损情况即可，运维成本更低。

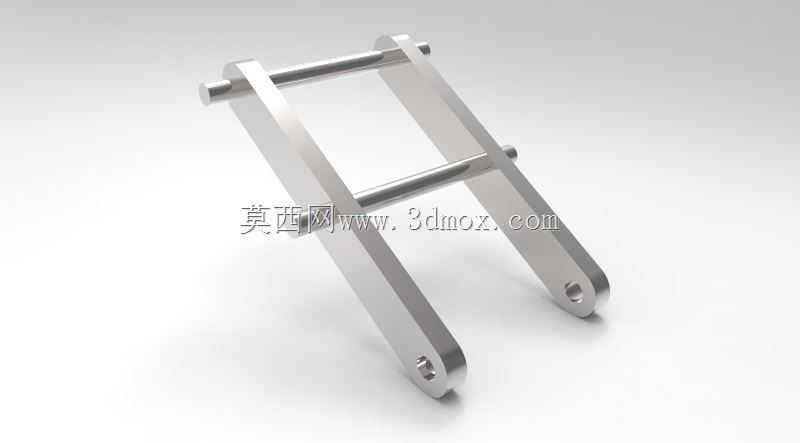

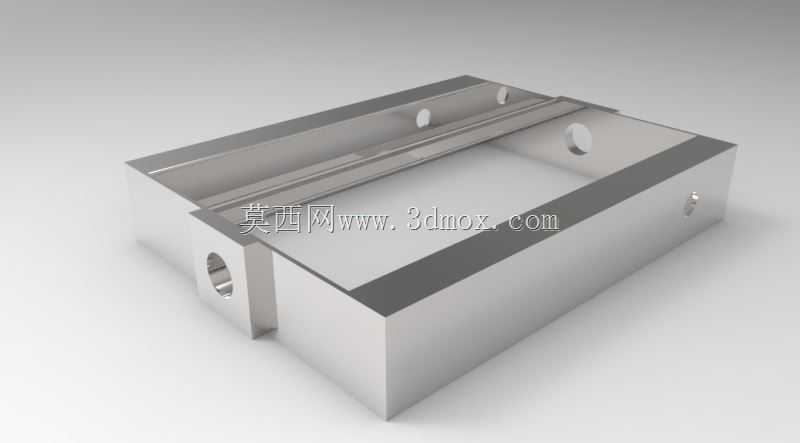

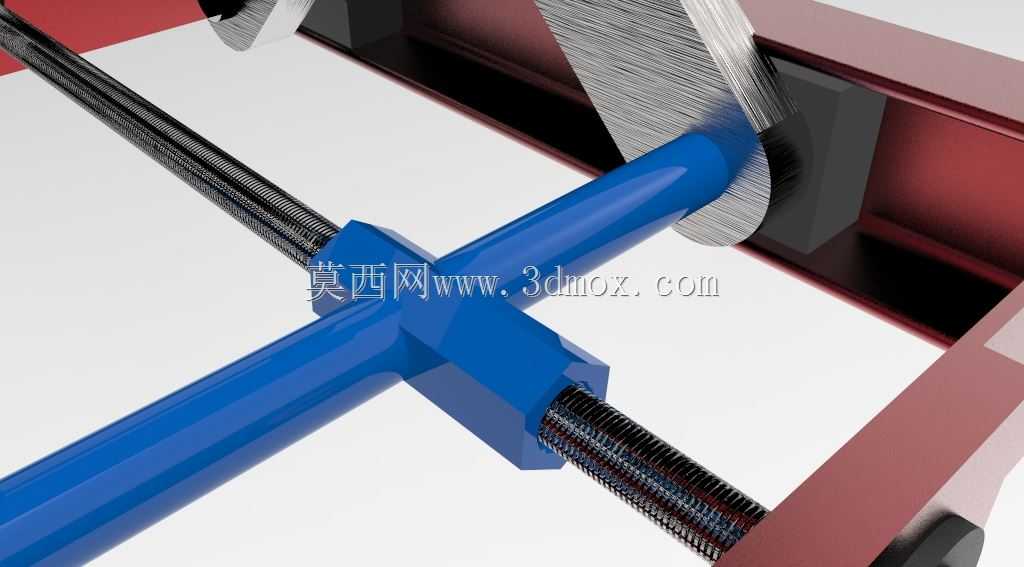

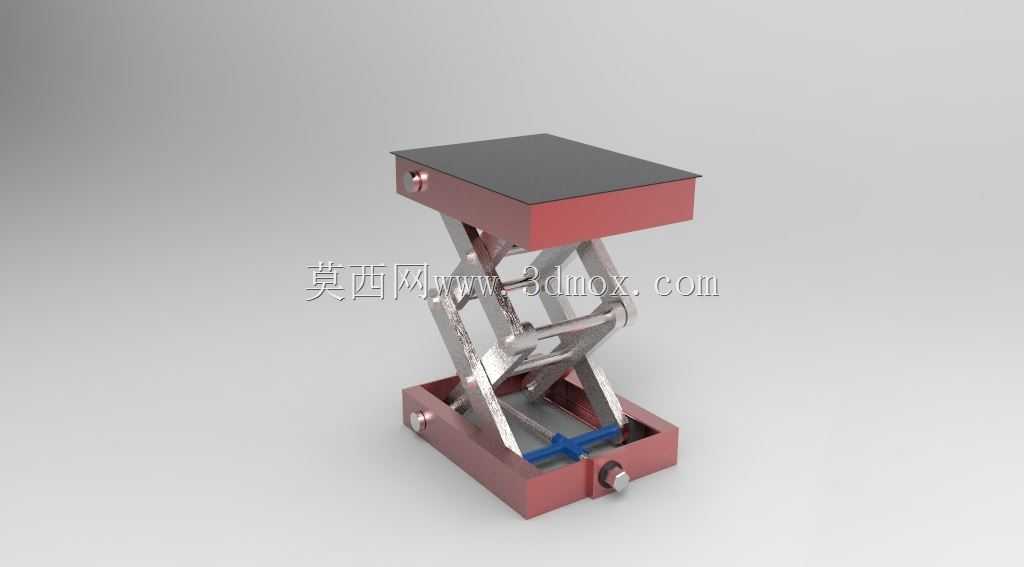

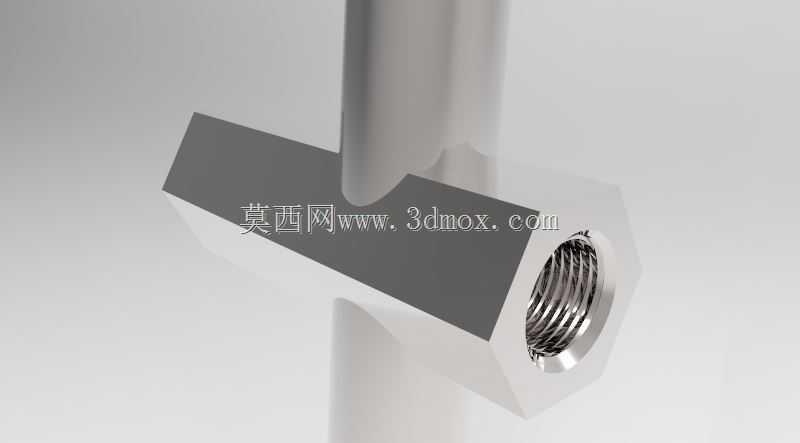

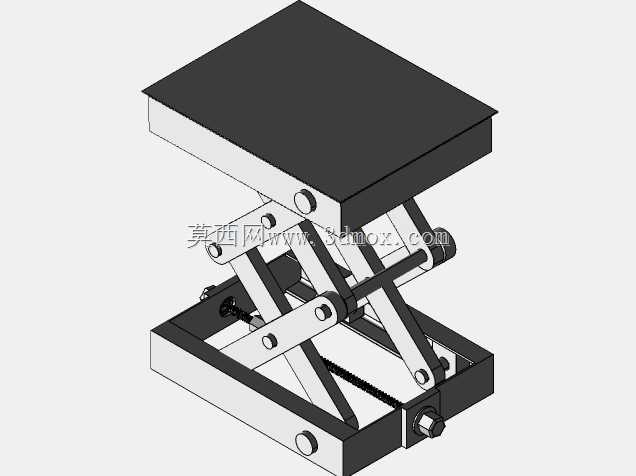

　　从结构设计逻辑来看，上下两层基座采用箱型焊接结构，底部基座预留了安装固定孔位，可直接通过螺栓固定在地面或操作平台上，安装边界需预留至少1.2倍底座长宽的操作空间，方便后期对底部驱动端的检修维护；顶部承载平台表面做了防滑处理，边缘设置有限位挡边，防止承载的摩托车或工件在升降过程中出现滑移。剪叉臂采用对称双组布局，每组剪叉由两根等长的高强度金属臂通过中间铰接轴连接，臂与上下基座的连接端分别采用固定铰接座与滑动铰接座配合，滑动端沿基座内置的导轨做直线运动，将螺杆的旋转运动转化为滑动端的水平位移，进而带动剪叉臂完成开合，实现平台的垂直升降。

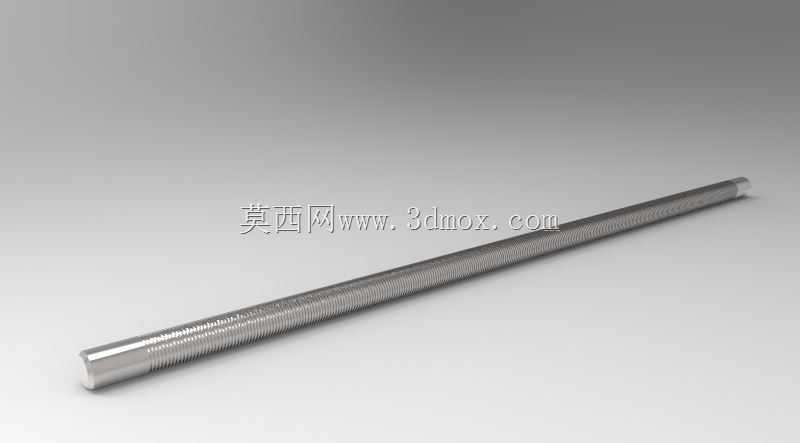

　　设计过程中需要重点校核几个核心参数：一是螺杆的轴向承载能力，需匹配额定举升重量下的轴向推力，同时预留足够的安全系数，避免螺杆在满载工况下出现螺纹变形或失稳；二是剪叉臂的抗弯截面模量，要覆盖升降全行程中各个角度的受力峰值，尤其是在最低位与最高位两个极限位置，铰接点的受力方向变化较大，需通过有限元分析验证臂身与铰接轴的应力分布，避免应力集中导致的结构失效；三是上下滑动导轨的配合间隙，间隙过大会导致升降过程中平台出现晃动，间隙过小则会增大滑动阻力，加剧导轨磨损，需根据加工精度合理调整公差配合。

　　该装置的外形尺寸偏向紧凑型设计，收拢状态下整体高度较低，方便摩托车直接推行至顶部平台，不会出现底部托底的情况；最大举升高度可覆盖摩托车维保中轮胎拆卸、底部检修、机油更换等常规作业的高度需求，不需要操作人员长时间弯腰作业。驱动螺杆的端部设置有手动应急操作接口，在断电情况下可通过配套扳手手动转动螺杆完成平台下降，避免设备断电后被举升物体长时间悬停带来的安全隐患。整体结构没有复杂的异形零部件，大部分构件可通过常规的板材切割、机加工、焊接工艺完成加工，铰接轴采用标准件配合耐磨衬套，后期易损件更换成本低，适合小型维修门店、个人改装工位以及轻型装配线的定点举升需求，在承载范围内的作业稳定性优于同尺寸的液压式便携升降装置。
