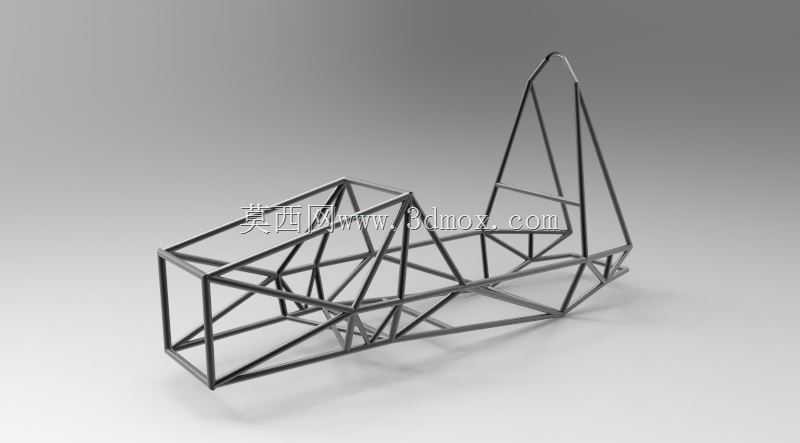

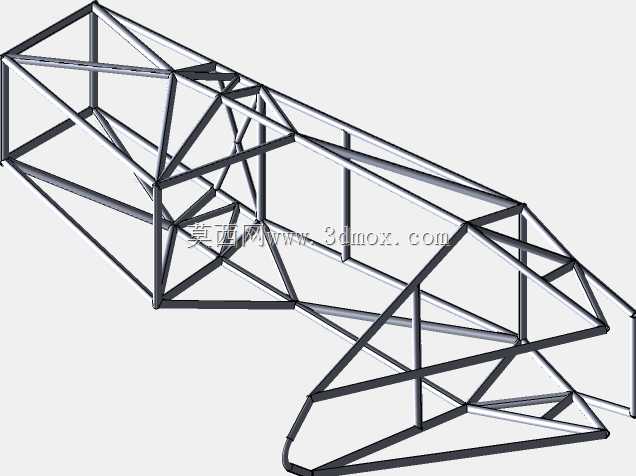

FSAE方程式赛车圆管桁架副车架结构

　　这套圆管桁架式副车架结构，主要面向大学生方程式赛车的赛事应用场景，作为整车核心承载基体，承担着动力总成、悬架系统、驾驶舱模块以及各类车载部件的安装定位功能，同时需要在赛事极限工况下传递路面冲击、加速制动载荷与过弯侧向力，对结构刚度、重量控制有着极高的要求。从设计逻辑来看，整体采用空间桁架布局，通过不同规格圆管的交错焊接形成稳定的三角承载结构，在保证 torsional stiffness 满足赛事规则要求的前提下，尽可能削减非必要的管材冗余，实现轻量化目标。设计过程中需要兼顾多系统的安装边界：前部预留前悬架上下摆臂、转向机、制动总泵的安装点位，中部匹配驾驶舱的人机工程空间，保证车手坐姿、安全带安装点、方向盘操作空间符合赛事安全规范，

　　后部衔接动力总成与后悬架的安装支座，同时要为散热系统、线束排布预留足够的走管走线空间。外形尺寸上严格遵循FSAE赛事的规则边界，整车宽度控制在轮距允许范围内，前部防滚环、主防滚环的高度与管材规格满足碰撞安全要求，侧边防撞结构的管材排布能够在侧面撞击时有效分散冲击力，避免座舱变形侵入车手生存空间。结构设计阶段需要反复校核不同工况下的应力分布，针对悬架硬点、发动机安装点这类应力集中区域，通过增加斜撑、局部加厚管材的方式提升局部强度，避免长期交变载荷下出现焊缝开裂、管材变形的问题。圆管的相贯线切割精度直接影响后续焊接的装配精度，建模阶段需要精准处理每一处管材的相交轮廓，保证现场焊接时能够实现紧密贴合，减少焊接变形带来的装配误差。

　　这套结构的空气动力学适配性也经过考量，车架下部的桁架排布能够为底部扩散器留出安装空间，前部结构不会遮挡前翼的气流通道，后部的桁架布局配合尾翼安装支架，能够保证高速行驶时的气流顺畅通过车身尾部，减少乱流带来的气动阻力。对于参赛车队而言，这套车架结构的建模精度足够支撑后续的整车装配仿真、模态分析与碰撞模拟，能够减少实物加工阶段的试错成本，所有安装硬点的坐标都经过多轮迭代优化，能够适配多数常用的FSAE赛车动力总成与悬架套件，不需要对结构进行大幅修改即可完成整车搭建。
