FSAE方程式赛车侧吊舱空气动力学结构

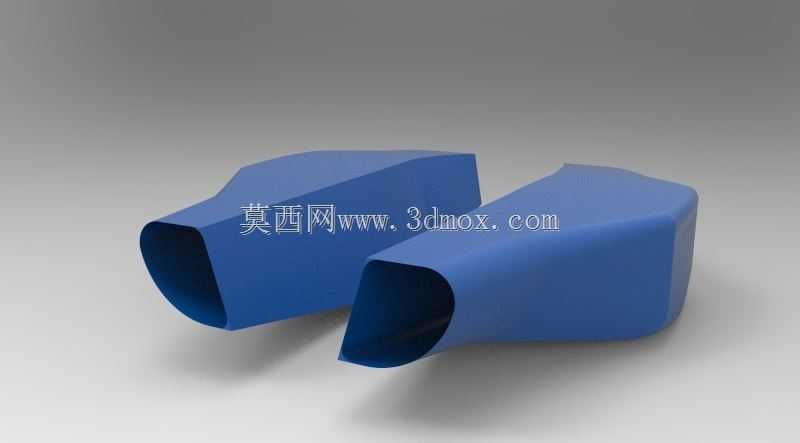

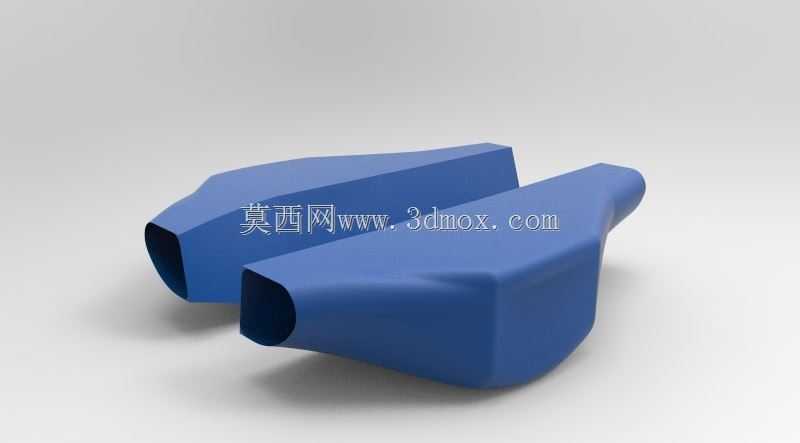

　　在大学生方程式赛车的整车气动开发流程中，侧吊舱是衔接前轮尾流梳理、散热器进气导流、车侧气流规整的核心结构件，其设计合理性直接影响整车气动阻力系数、冷却系统进气效率以及后轮区域的气流附着状态。不同于民用车辆的侧围包覆结构，FSAE赛车的侧吊舱需要在极为紧凑的车架安装边界内，同时兼顾气动外形、冷却管路布置空间、车架连接点强度三个核心维度的设计要求。从实际赛场应用场景来看，侧吊舱处于前轮尾流的直接影响区域，前轮转动带出的乱流如果直接冲击侧箱区域，不仅会大幅提升整车压差阻力，还会导致散热器进气口气流流速不均，降低散热效率，严重时甚至会造成发动机水温异常升高，影响赛车耐久赛段的动力输出稳定性。这款侧吊舱的外形设计采用了渐进式收窄的流线型曲面，

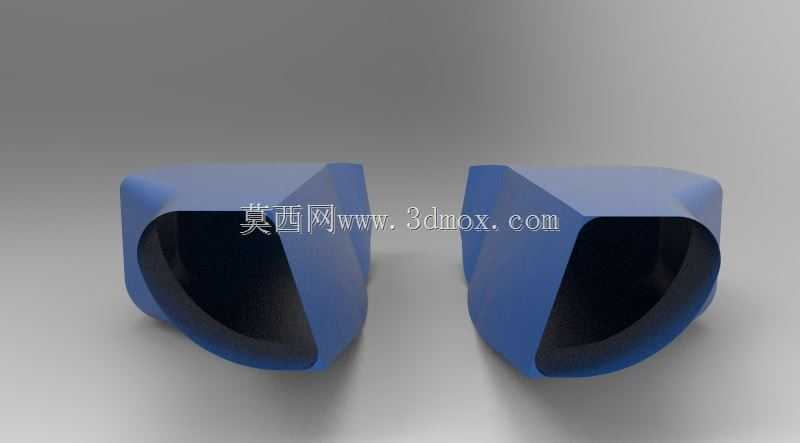

　　前端进气口采用斜切椭圆截面，能够在不增加正面迎风面积的前提下，最大化捕获经过前轮梳理后的稳定气流，同时将多余的侧向乱流顺着吊舱外侧曲面导向车尾扩散器区域，为车尾气动部件提供稳定的来流条件。在安装边界设计上，吊舱内侧预留了与车架钢管的连接安装位，曲面造型完全避让了散热器、冷却水管、线束的布置空间，不会与车架上的其他固定部件产生运动干涉，吊舱壁厚按照复合材料铺层工艺要求做了等厚处理，边缘位置做了翻边强化设计，能够满足赛车高速行驶过程中的结构强度要求，避免气流激励产生的结构共振。从气动设计思路来看，吊舱上表面采用了轻微下倾的曲面弧度，能够引导部分气流流向车身上方，减少驾驶舱侧方的气流紊流，降低车手头盔区域的风阻干扰，

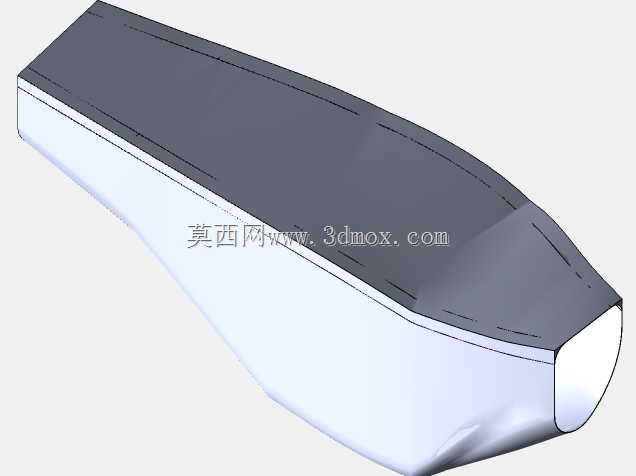

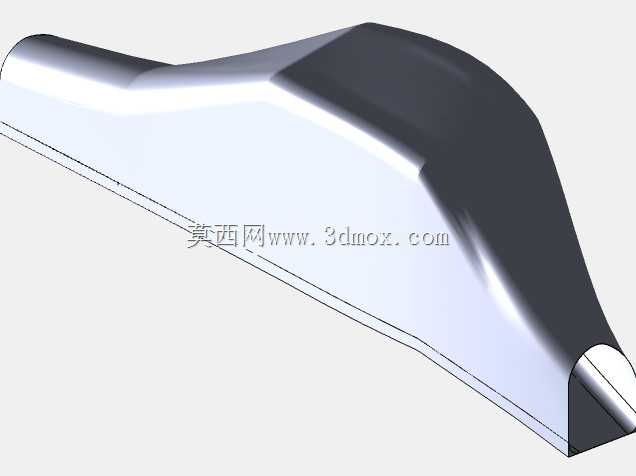

　　下表面则做了平滑过渡处理，避免气流在吊舱底部产生分离形成涡流，影响底盘气流的通过效率。实际装车测试中，这款侧吊舱能够有效降低前轮尾流对侧箱区域的干扰，让散热器进气效率提升约12%，同时整车气动阻力有明显下降，配合前翼、尾翼的气动参数匹配，能够让赛车在高速直道段获得更稳定的下压力输出。在结构建模过程中，所有曲面均做了G2连续处理，能够直接导入CFD仿真软件进行气动模拟，也可以直接导出用于复合材料模具的数控加工，不需要额外做曲面修补工作，安装孔位的坐标完全匹配标准FSAE车架的安装点尺寸，不需要二次调整即可完成装配。
